Aperçu de la vue d’imbrication

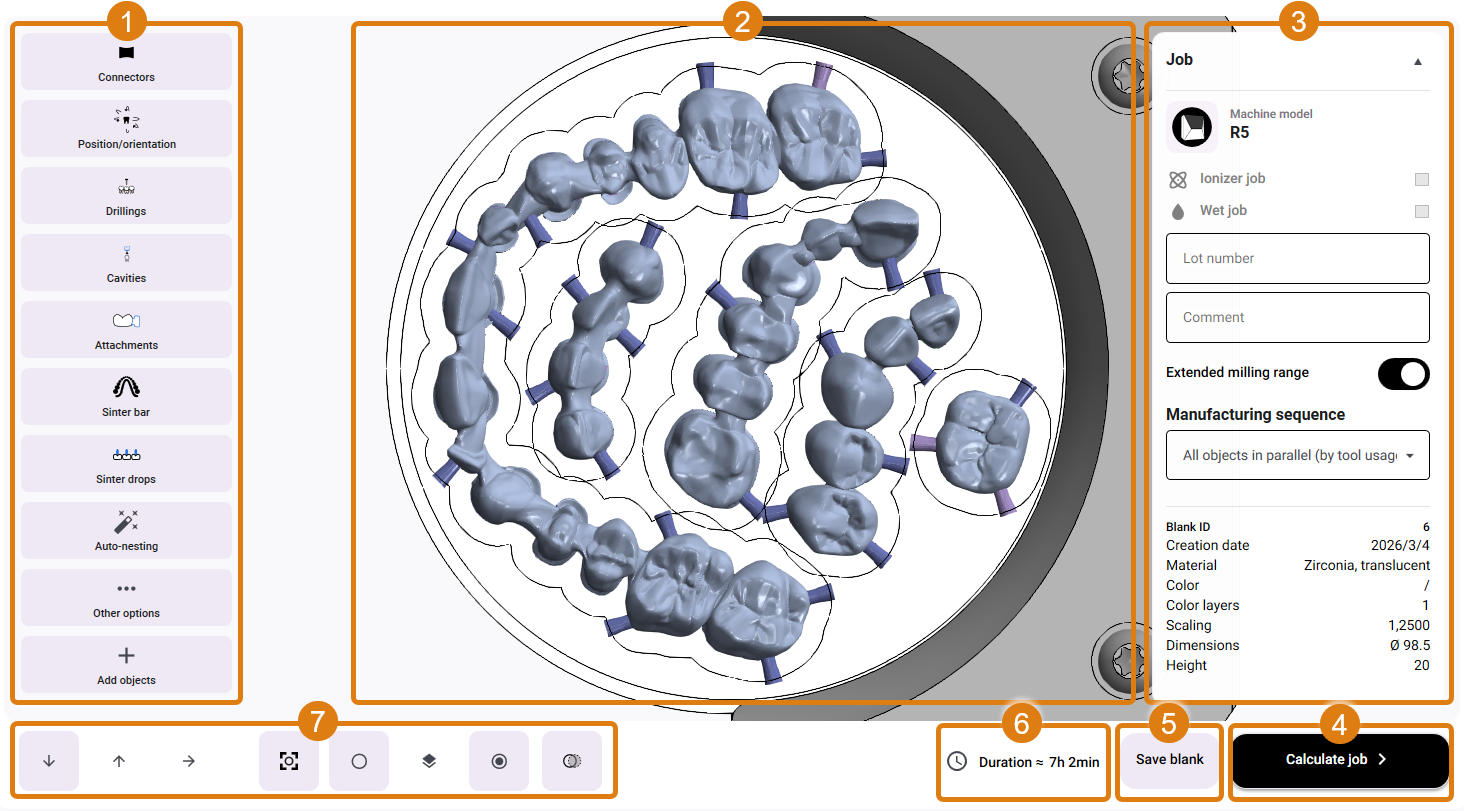

La vue d’imbrication permet de façonner les pièces brutes virtuelles. La vue d’imbrication se compose des zones suivantes :

1	Fonctions d’édition
2	Affichage de la pièce brute
3	Colonne « Paramètres de la tâche »
4	Bouton : Lancer le calcul et transmettre la tâche à dentalcnc
5	Bouton : Enregistrer la pièce brute et fermer la vue d’imbrication
6	Temps de fabrication prévu pour la tâche
7	Barre de symboles pour la personnalisation de l'affichage de la pièce brute

Fonctions d’édition

Les fonctions d’édition vous permettent de modifier des objets individuels.

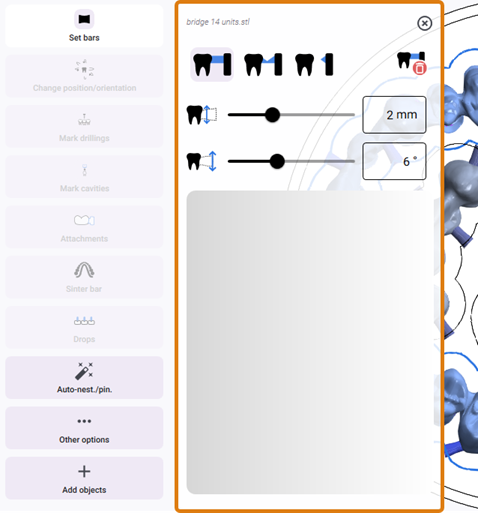

Colonne des options d’édition

Lorsque vous sélectionnez une fonction d’édition, dentalcam affiche les éléments de commande correspondants dans une colonne supplémentaire.

Exemple :

Autres options

Le bouton Options supplémentaires affiche des paramètres supplémentaires spécifiques à l’objet dans la colonne des options d’édition.

Remarques concernant cette colonne
Indication	Ne peut plus être modifiée. Toute modification nécessite de réimporter l'objet.
Niveau de qualité	La qualité de fabrication prédéfinie lors de l’importation. Pour plus d’explications, voir Niveau de qualité.
Outils	Cela vous permet de contrôler l'utilisation des outils optionnels pour chaque objet. Les outils prédéfinis sont ceux que vous avez activés dans les paramètres du matériau actuel ou du groupe de niveau supérieur. Les outils grisés sont des outils par défaut et ne peuvent pas être désactivés.

Menu contextuel des objets

Lorsque vous effectuez un clic droit sur un objet, dentalcam affiche un menu contextuel spécifique à cet objet.

Exemple :

Actions possibles dans le menu contextuel :

Colonne « Paramètres de la tâche »

Dans la colonne Tâche, vous trouverez des informations détaillées sur la tâche en cours. Vous pouvez également modifier les paramètres qui s'appliquent à l'ensemble de la tâche.

Remarques concernant cette colonne
Modèle de machine	Ne peut plus être modifié. Une correction nécessite de recréer la pièce brute.
Marge de fraisage étendue	La zone de fraisage étendue permet d'imbriquer des objets jusqu'au bord du disque. Cela permet d'optimiser l'utilisation des matériaux, mais réduit la sécurité du processus.
Séquence de fabrication	Prérempli avec la valeur du groupe d’articles définie dans les paramètres du programme. Voir Séquence de fabrication.

Et ensuite ?
