Ajout et retrait de gravures

La gravure permet d'ajouter des inscriptions fraisées à des objets. Une gravure vous aide à identifier les objets une fois qu'ils ont été découpés dans la pièce brute.

Gravure en creux (« A ») dans une couronne

Vous définissez les paramètres de gravure dans les paramètres de l’application.

Condition préalable Vous modifiez une pièce brute dans la vue d'imbrication à l'aide d'objets de votre choix.

1. Activez la vue de dessus à l'aide de .

2. Cliquez avec le bouton droit de la souris sur l'objet souhaité.

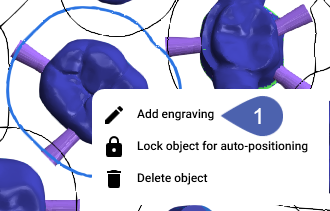

3. Dans le menu contextuel, sélectionnez Ajouter une gravure pour créer une nouvelle gravure ou Modifier une gravure si la gravure existe déjà.





• Un champ de saisie s'ouvre.





4. Sélectionnez le champ de saisie.

5. Pour supprimer une gravure existante, retirez tous les caractères.

6. Pour une nouvelle gravure ou une modification, saisissez le texte.

7. Appuyez sur la touche Entrée.

• Le champ de saisie se ferme.

8. Vérifiez que tous les caractères se trouvent bien sur l'objet. Les caractères en dehors des objets ne sont pas fraisés.
