Éléments et perspective 3D dans l'affichage de la pièce brute
Pour modifier avec précision les pièces brutes, choisissez la perspective qui vous sera la plus utile pour l'étape en cours. Pour une meilleure visibilité, affichez ou masquez les éléments.

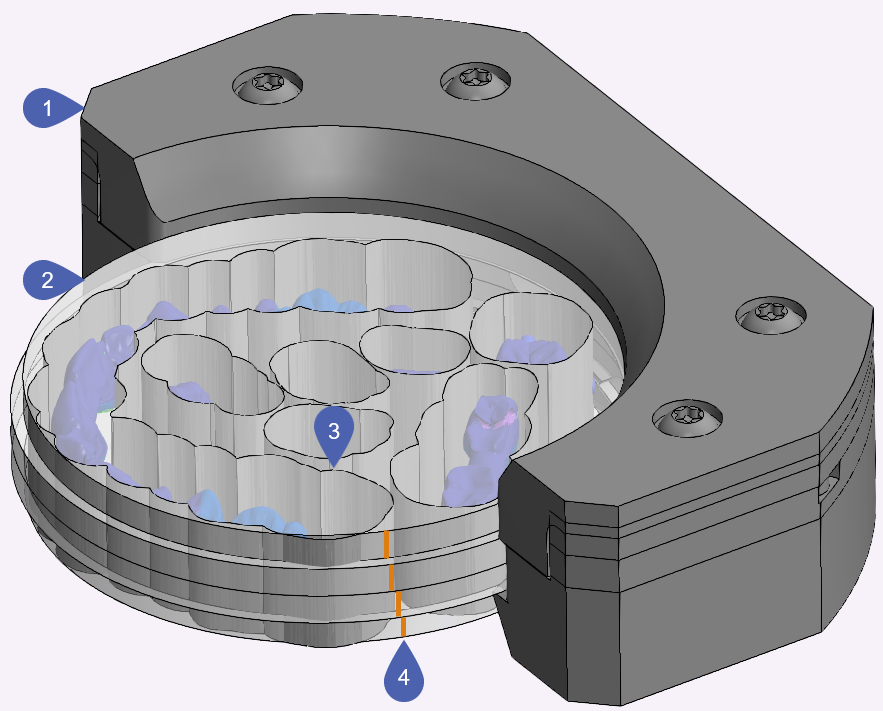

Exemple : Disque à 4 couches de couleur dans le porte-pièce de la R5
|
1 |
Porte-pièce |
|
2 |
Pièce brute |
|
3 |
Bord de l'espace d'outils |
|
4 |
Couches de couleur (uniquement si cette option est activée pour la pièce brute) |
Symboles permettant de contrôler l'affichage de la pièce brute
Les symboles suivants permettent de contrôler la perspective de l'affichage de la pièce brute :
Vue de dessus statique en 2D
Vue de dessous avec perspective 3D adaptable
Vue latérale avec perspective 3D adaptable
Les symboles suivants permettent de définir la visibilité de chaque élément :
Afficher/masquer le porte-pièce
Afficher/masquer la pièce brute
Afficher/masquer les couches de couleur
Afficher/masquer les zones d'outils
Afficher/masquer l’image importée dans le disque en arrière-plan
Le symbole n’est affiché que si une image a été importée lors de la création de la pièce brute.
