Ajout et suppression de barres frittées sur les bridges
Si vous souhaitez utiliser une barre frittée pour empêcher les bridges de se déformer pendant le frittage, ajoutez-la à l'aide de la fonction d'édition Ajouter/modifier une barre frittée. dentalcam prend en charge plusieurs types de barres frittées.
Règles d'imbrication pour les barres frittées
-
Définir un volume correct Le volume de la barre frittée doit être à peu près égal au volume de l’objet.
À volume égal, cela permet un chauffage et un refroidissement plus rapides pendant le frittage.
-
Utilisation de connecteurs Les barres frittées doivent être reliées à l’objet à l’aide de connecteurs, sinon elles risquent de tomber dans la chambre de travail.
-
Pour optimiser l'utilisation de la pièce brute, vous pouvez positionner 1 objet à l'intérieur de la barre frittée.
Types de barres frittées
dentalcam prend en charge les types de barres frittées suivants :
Barre frittée fermée avec barre de support et corps intérieur fraisé
Les objets dotés de ce type de barre frittée reposent généralement sur la barre de support dans le four de frittage. Il est également possible d'utiliser des gouttes. Il s'agit du type de barre frittée le plus couramment utilisé.
Avec ce type de barre, vous pouvez facilement vous assurer que le volume est correct.
Barre frittée fermée avec barre de support et corps intérieur rempli
Ce type de barre frittée vous permet d'économiser du temps de fabrication, car le corps intérieur n'a pas besoin d'être fraisé.
Avec ce type de barre frittée, il est plus difficile de garantir des volumes corrects. Vous pouvez régler la hauteur et donc le volume du corps intérieur lors de la modification de la barre frittée.
Comment créer et supprimer des barres frittées
Condition préalable Vous modifiez une pièce brute dans la vue d'imbrication à l'aide d'objets appropriés.
-
Activez la vue de dessus à l'aide de
. -
Dans l'affichage de la pièce brute, sélectionnez l'objet souhaité.
-
Ouvrez la fonction d'édition Ajouter/modifier une barre frittée à l'aide de
. -
-
Vous pouvez annuler la dernière action à l'aide du bouton Annuler.
-
Vous pouvez à tout moment supprimer la barre frittée actuelle et fermer la fonction d'édition avec
.
-
-
Sélectionnez le type de barre frittée.
Vous pouvez modifier le type ultérieurement.
-

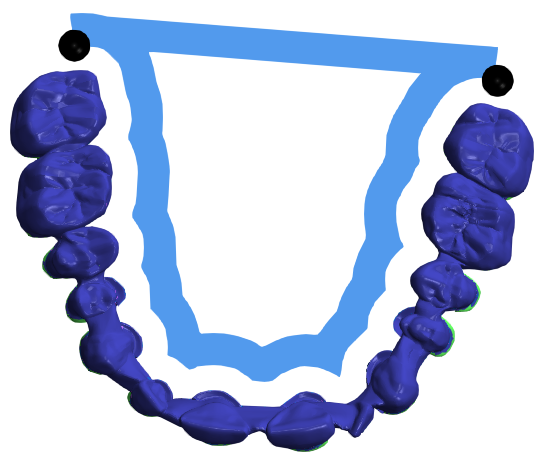

dentalcam crée une proposition de barre frittée dans l'affichage de la pièce brute. La forme proposée dépend de la qualité de l'analyse de l'objet par l'application.
-

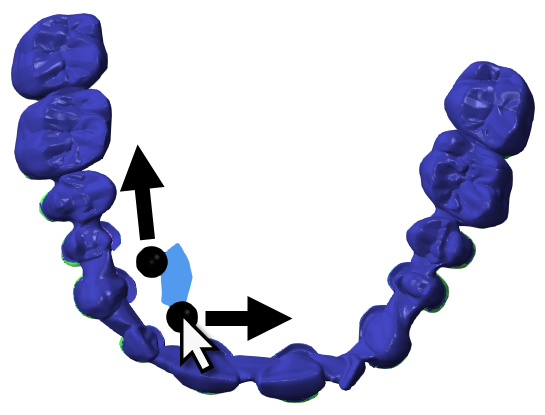

Tirez les points situés aux extrémités de la barre frittée jusqu'à ce qu'elle prenne la forme souhaitée.
-

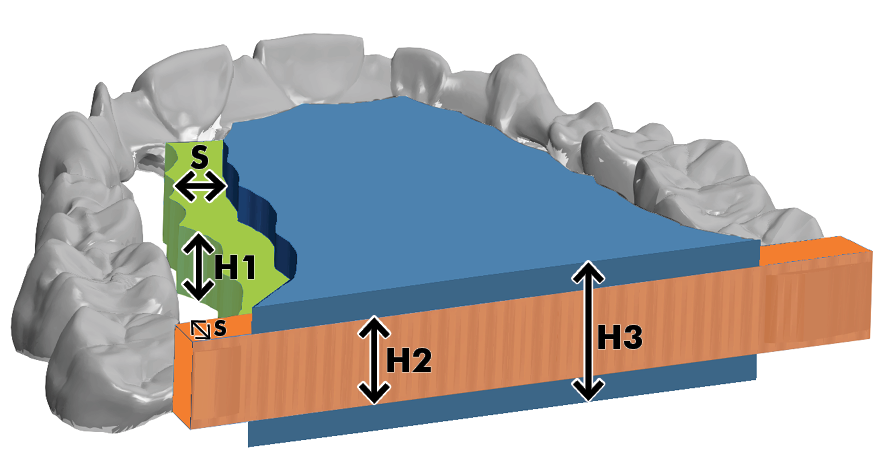

(Facultatif) Modifiez les valeurs suivantes :
-
S : largeur de la barre frittée, y compris la barre de support
-
H1 : hauteur de la barre frittée sans barre de support
-
H2 : hauteur de la barre de support
-
H3 : hauteur du corps intérieur rempli

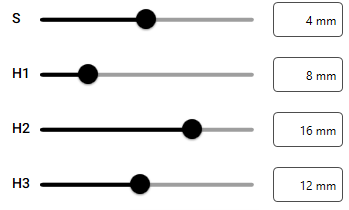

Éléments de commande pour barres frittées avec valeurs par défaut
Bleu
Corps intérieur
Orange
Barre de support
Verte
Barre frittée
Les dimensions utilisées pour la barre frittée dans la figure ci-dessus et dans la vidéo ci-dessous ont été choisies à titre d'exemple. Elles ne constituent pas un exemple des bonnes pratiques en matière d'imbrication.
-
-
Enregistrez en cliquant sur le bouton Enregistrer.
N'utilisez pas
. -
dentalcam ferme la fonction d'édition.
Et ensuite ?
Si vous le souhaitez, ajoutez des gouttes :
Mise en place et suppression de gouttes de frittage
Reliez la barre frittée avec des connecteurs :
