Mise en place et retrait de connecteurs

La fonction d’édition Connecteurs vous permet d’ajouter ou de retirer des connecteurs. Vous déterminez le type de connecteur, le positionnement, la hauteur, le diamètre du nœud et l’angle d’ouverture.

Vous pouvez également retirer des connecteurs en dehors de la fonction d’édition en cliquant dessus avec le bouton droit de la souris.

Conditions préalables

  • Vous travaillez sur une pièce brute contenant des objets dans la vue d’imbrication.

  • Vous n'avez plus besoin des fonctions d'édition suivantes pour cet objet :

    • Position/orientation

    • Barre frittée

    • Fabrication de dents antérieures

  1. Activez la vue de dessus à l'aide de .

  2. Dans l'affichage de la pièce brute, sélectionnez l'objet souhaité.

  3. Ouvrez la fonction d'éditionConnecteur.

    • dentalcam affiche les éléments de commande de la fonction d’édition dans la deuxième colonne.



  4. Pour retirer un connecteur, cliquez avec le bouton droit de la souris sur le nœud.

  5. Pour mettre en place un connecteur :

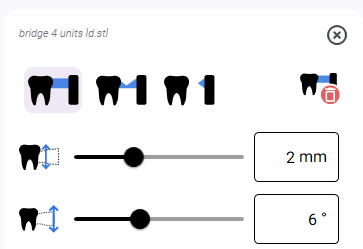

    1. Sélectionnez le type de connecteur.

    2. (Facultatif) Modifiez le paramètre de connecteur suivant :

    3. Sélectionnez l’emplacement du connecteur et maintenez le bouton de la souris enfoncé.

      • Le connecteur s’enclenche automatiquement sur la surface extérieure de l’objet. dentalcam affiche le connecteur dans la zone de prévisualisation.

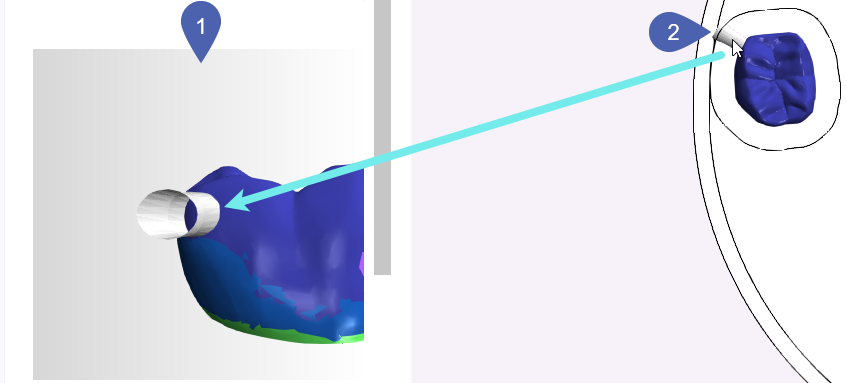

        1

        Zone de prévisualisation

        2

        Nouveau connecteur dans l’affichage de la pièce brute

    4. Déplacez le connecteur.

      Axe

      Avec la souris

      Par geste tactile

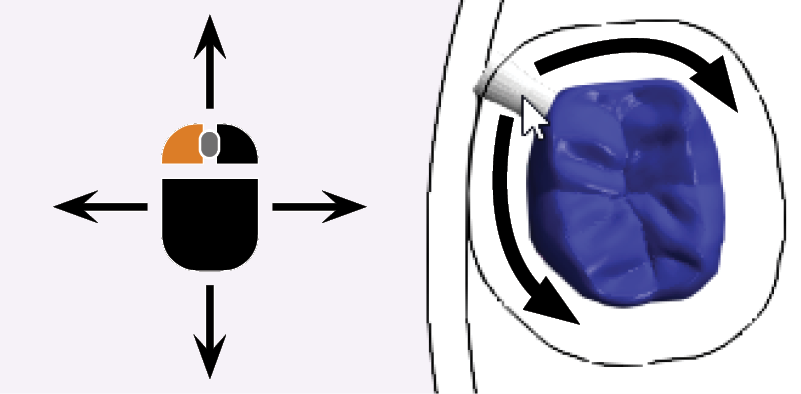

      X et Y (horizontal)

      Maintenir le bouton de la souris enfoncé et glisser le connecteur vers l’objet.

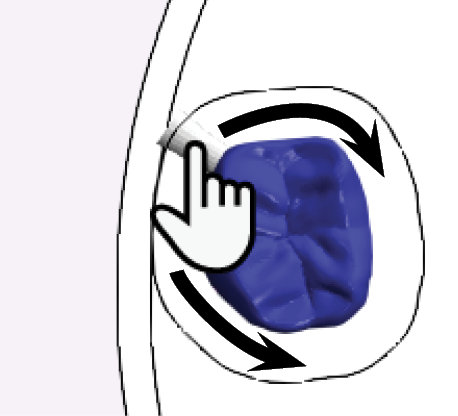

      Placer le doigt sur le connecteur et le faire glisser vers l’objet.

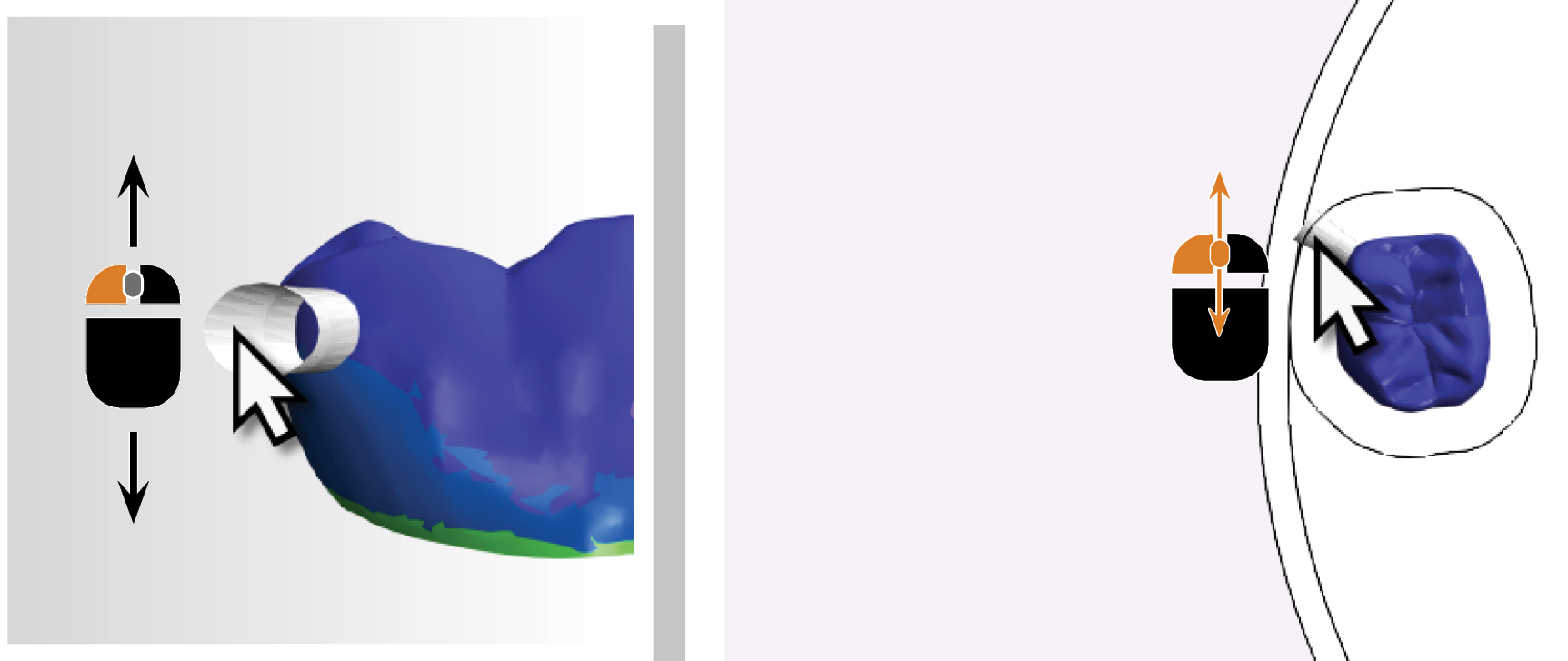

      Z (vertical)

      Maintenir le bouton de la souris enfoncé et faire tourner la molette.

      Autre solution : Dans la zone de prévisualisation, cliquer sur le connecteur, maintenir le bouton de la souris enfoncé et déplacer le connecteur vers le haut ou le bas.

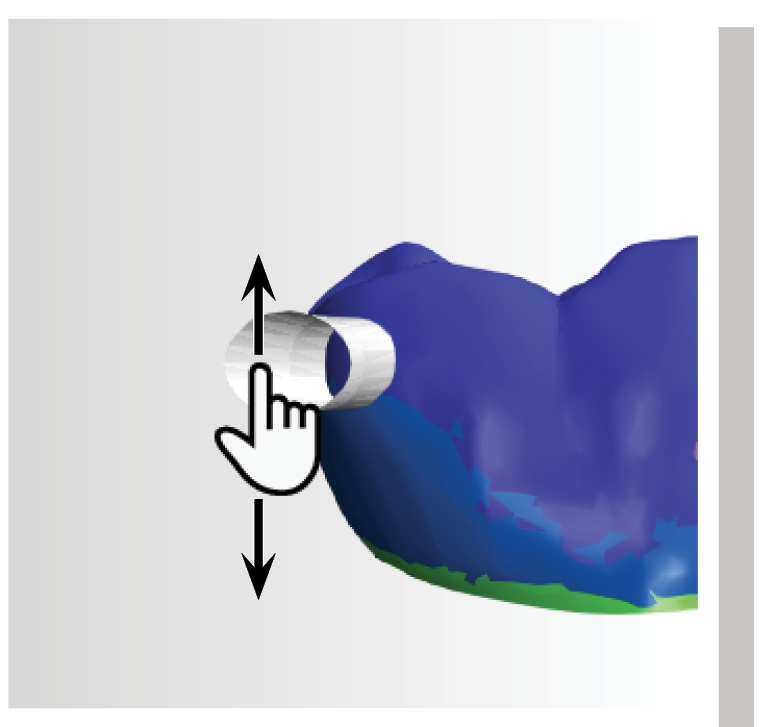

      Positionner le doigt sur le connecteur et déplacer le connecteur vers le haut ou le bas.

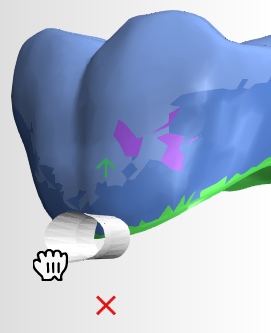

    • Si vous ne pouvez plus déplacer le connecteur dans une direction, dentalcam affiche une croix rouge à l’endroit correspondant.

  6. Pour déplacer ultérieurement un connecteur :

    1. Sélectionnez le nœud et maintenez-le sélectionné.

    2. Déplacez le connecteur avec la souris ou par geste tactile vers le nouvel emplacement.

  7. Ajoutez d’autres connecteurs jusqu’à ce que vous en ayez suffisamment pour l’objet.

  8. Fermez la fonction d'édition en sélectionnant à nouveauConnecteur.

Et ensuite ?

Si vous souhaitez calculer la tâche :

Calculer des tâches

Si vous souhaitez enregistrer la tâche sans la calculer :

Enregistrement de pièces brutes
