Mise en place et suppression de gouttes de frittage

Si vous avez besoin de gouttes de frittage sur lesquelles vous pouvez positionner un objet dans le four de frittage, ajoutez-les à l’aide de la fonction d’édition Gouttes de frittage.

Vous modifiez une pièce brute dans la vue d'imbrication à l'aide d'objets appropriés.

1. Activez la vue de dessus à l'aide de .

2. Dans l'affichage de la pièce brute, sélectionnez l'objet souhaité.

3. Ouvrez la fonction d’édition Gouttes de frittage.

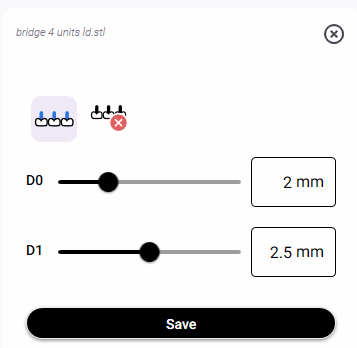

• dentalcam affiche les éléments de commande de la fonction d’édition dans la deuxième colonne.





4. Pour supprimer des gouttes de frittage, sélectionnez-les avec le bouton droit de la souris.

   Autre solution :

   1. Sélectionnez le symbole ou cliquez avec le bouton droit de la souris sur l’affichage de la pièce brute.

   2. Sélectionnez les gouttes de frittage que vous voulez supprimer.

   3. Sélectionnez le symbole ou cliquez avec le bouton droit de la souris sur l’affichage de la pièce brute.

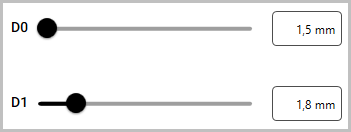

5. Définissez les valeurs suivantes à l'aide de la barre de valeur ou du champ de saisie correspondant :

   • D0 Diamètre du point d'extrémité

   • D1 Diamètre du nœud





   1	Point d’extrémité
   2	Nœud





   Recommandation : Choisissez une valeur D1 supérieure à D0. Cela permet d’obtenir une goutte de frittage conique que la machine peut mieux réaliser.

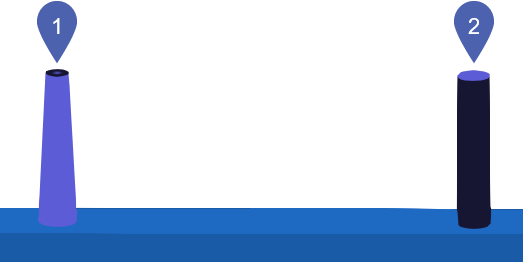

   1	Goutte de frittage conique
   2	Goutte de frittage cylindrique

6. Dans l’affichage de la pièce brute, sélectionnez la position souhaitée pour la goutte de frittage.

   • Placez des gouttes de frittage sur des objets ou sur des barres frittées.

   • Les gouttes de frittage situées en dehors des objets et des barres frittées sont supprimées lors de l’enregistrement.

7. dentalcam place la goutte de frittage sur la position sélectionnée. La goutte de frittage est représentée par un point bleu ou noir.

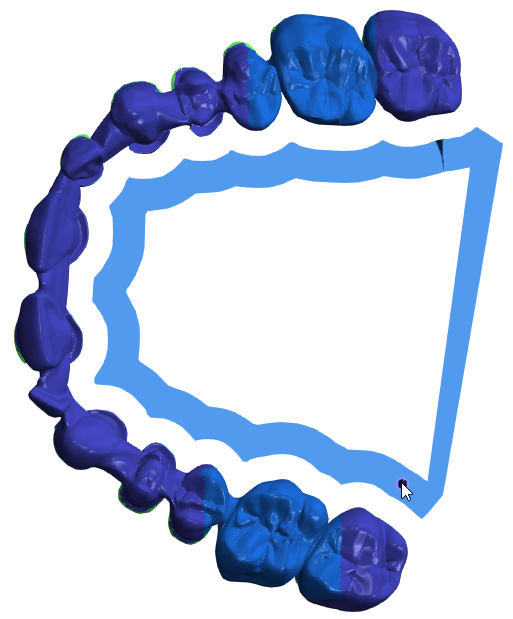

   Goutte de frittage sur une barre frittée en vue de dessus

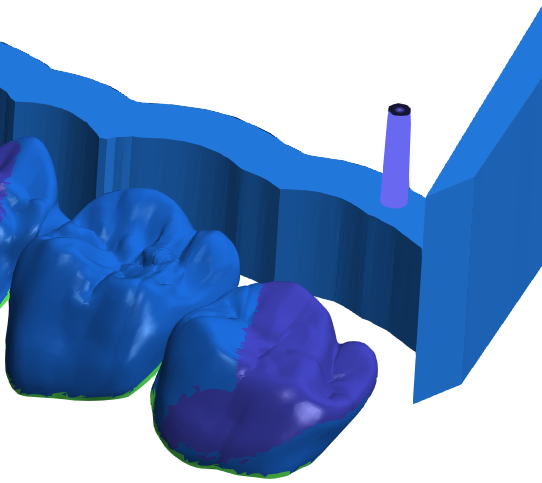

   Goutte de frittage en vue de profil

8. Placez autant de gouttes de frittage que nécessaire pour que votre objet soit bien stable.

   • Évitez de placer des gouttes de frittage sur des fissures.

   • Si possible, placez des gouttes de frittage sur des éléments qui peuvent être masqués, comme des liaisons de bridge.

   • Recommandation : Placez des gouttes de frittage non seulement sur l’objet lui-même, mais aussi sur une barre frittée, le cas échéant. Cela améliore considérablement la sécurité du processus.

   Exemple :

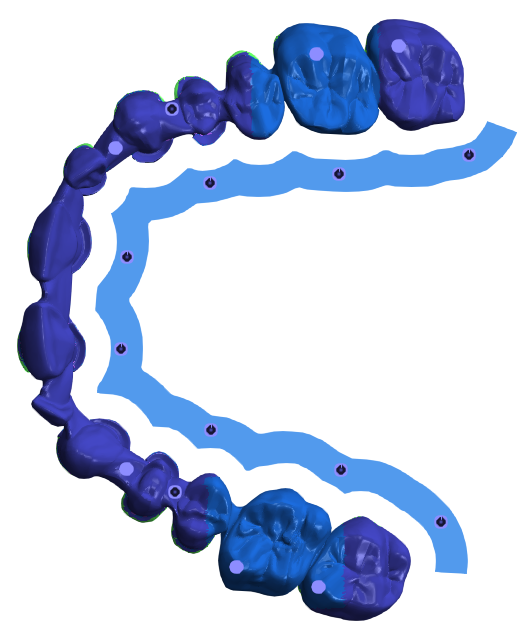

   Placement de gouttes de frittage sur une barre frittée, en vue de dessus

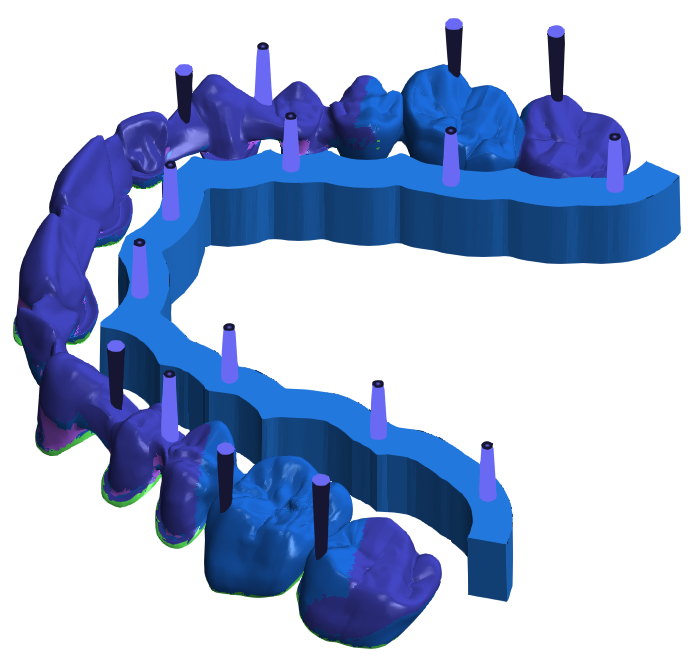

   Gouttes de frittage en vue de profil

9. Enregistrez toutes les modifications en cliquant sur .

   N'utilisez pas .

• dentalcam ferme la fonction d'édition.
