Gilt für: DentalCAM 8.09

Drops setzen

Dieser Vorgang gehört nicht zum einfachen Nesting-Workflow.

  1. Positionieren Sie Ihre Arbeiten horizontal und vertikal in der Draufsicht.
  2. Drehen Sie Ihre Arbeiten um die Z-Achse in der Draufsicht.
  3. Prüfen Sie, ob alle Kavitäten und Bohrungen korrekt sind.
  4. Legen Sie den Bohrbereich fest für Arbeiten mit nicht erkannten Bohrungen.
  5. Markieren Sie die Kavitäten für Arbeiten mit nicht erkannten Kavitäten.
  6. Setzen Sie Stege für alle Arbeiten.

Dieser Vorgang gehört zu Schritt 10 des vollständigen Nesting-Workflows.

  1. Löschen Sie alle inkorrekten bearbeiteten Flächen.
  2. Ändern Sie den Status von Arbeiten und löschen Sie nicht benötigte Arbeiten.
  3. Positionieren Sie Ihre Arbeiten horizontal und vertikal in der Draufsicht.
  4. Drehen Sie Ihre Arbeiten um die Z-Achse in der Draufsicht.
  5. Passen Sie die Höhenposition Ihrer Arbeiten an und / oder drehen Sie sie um die X- / Y-Achse (erforderlich für Mehrschicht-Rohlinge).
  6. Prüfen Sie, ob alle Kavitäten und Bohrungen korrekt sind.
  7. Legen Sie den Bohrbereich fest für Arbeiten mit nicht erkannten Bohrungen.
  8. Markieren Sie die Kavitäten für Arbeiten mit nicht erkannten Kavitäten.
  9. Erstellen Sie einen Sintersteg für Arbeiten, die einen Sintersteg benötigen.
  10. Setzen Sie Drops für Arbeiten, die Drops benötigen.
  11. Markieren Sie das Geschiebe für Arbeiten mit einem Geschiebe.
  12. Aktivieren Sie die Frontzahnbearbeitung für gewünschte Arbeiten
  13. Bearbeiten oder löschen Sie Beschriftungen, die auf Arbeiten gefräst werden.
  14. Setzen Sie Stege für alle Arbeiten.

Wenn Sie Drops benötigen, auf denen Sie eine Arbeit im Sinterofen platzieren können, können Sie diese während des Nestings hinzufügen.

Sie können Drops hinzufügen und löschen, bis Sie Stege für die Arbeit gesetzt haben.

  • Öffnen Sie die Nesting-Ansicht für das Anpassen von Arbeiten mit dem folgenden Symbol in der Hauptsymbolleiste:

Drops in der Nesting-Ansicht zum Anpassen von Arbeiten setzen

Konische und zylindrische Drops

Je nachdem, ob Sie gleiche oder unterschiedliche Werte für den Durchmesser des Knotenpunkts und des Endpunkts wählen, werden die Drops konisch oder zylindrisch.

Der Durchmesser des Knotenpunkts muss größer oder gleich dem Durchmesser des Endpunkts sein.

Konischer Drop

Konischer Drop

  1. Endpunkt (hier: Ø 1,5 mm)
  2. Knoten (hier: Ø 1,8 mm)

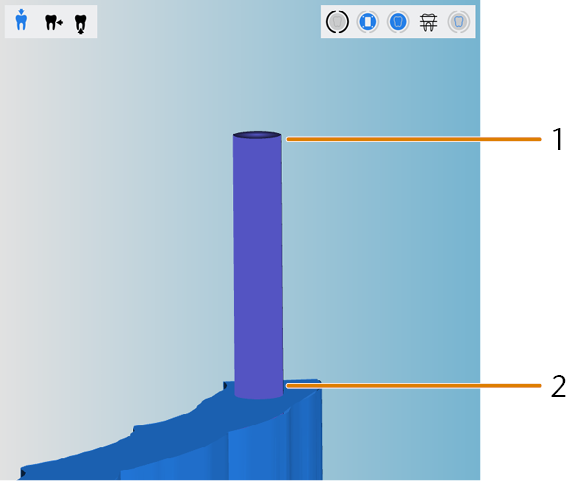

Zylindrischer Drop

Zylindrischer Drop

  1. Endpunkt (hier: Ø 1,8 mm)
  2. Knoten (hier: Ø 1,8 mm)

Wie man Drops setzt

  1. (Optional) Wählen Sie die gewünschte Arbeit in der Rohlingsanzeige aus.

    • DentalCAM hebt die Arbeit in der Liste der Arbeiten mit einem farbigen Rahmen hervor.



  2. Öffnen Sie die Bearbeitungsfunktionen für die gewünschte Arbeit, indem Sie das folgende Symbol in der linken Spalte auswählen:

    • Die Symbolleiste für die Bearbeitungsfunktionen wird angezeigt.



  3. Öffnen Sie die Bearbeitungsfunktion für das Setzen von Drops, indem Sie das folgende Symbol auswählen:

    • In der linken Spalte zeigt DentalCAM Symbole und Wertebalken für das Anpassen der Drops. In der Rohlingsanzeige zeigt das Programm die Arbeit in der 2D-Draufsicht.

      • Drops setzen: Symbole und Wertebalken

  4. Um einen Drop zu setzen, wählen Sie das folgende Symbol:
  5. (Optional) Stellen Sie mit dem Wertebalken D0 den Durchmesser des Endpunktes ein (der Teil des Drops, auf dem die Arbeit im Sinterofen stehen wird).
    • Wenn der Durchmesser des Endpunkts kleiner ist als der Durchmesser des Knotenpunkts (siehe nächster Schritt), erhalten Sie einen konischen Drops statt eines zylindrischen.
    • Der Durchmesser des Knotenpunkts muss größer oder gleich dem Durchmesser des Endpunkts sein. DentalCAM passt die Wertebalken bei Bedarf entsprechend an.
    • Diese Einstellung wirkt sich nur aus auf die nächsten Drops, die Sie setzen.
  6. (Optional) Stellen Sie mit dem Wertebalken D1 den Durchmesser des Knotenpunkts (den Startpunkt des Drops, an dem er die Arbeit berührt) ein.
    • Der Durchmesser des Knotenpunkt kann nicht kleiner sein als der Durchmesser des Endpunkts.
    • Der Durchmesser des Knotenpunkts muss größer oder gleich dem Durchmesser des Endpunkts sein. DentalCAM passt die Wertebalken bei Bedarf entsprechend an.
    • Diese Einstellung wirkt sich nur aus auf die nächsten Drops, die Sie setzen.

    7. Empfehlung: Fertigen Sie nur konische Drops, da diese für die Maschine einfacher herzustellen sind. Die Standardwerte sind 1,5 mm für den Durchmesser des Endpunkts und 1,8 mm für den Durchmesser des Knotens.

    • DentalCAM zeigt den derzeitigen Durchmesser in mm rechts vom Wertebalken an.
  7. Wählen Sie in der Rohlingsanzeige die Position, an der Sie einen Drop setzen möchten. Drops außerhalb von Arbeiten werden beim Speichern gelöscht.
    • DentalCAM setzt den Drop an den gewählten Ort. Der Drop wird durch einen blauen Punkt dargestellt.

      • Drop in der Draufsicht (Position orange markiert) setzen und das Ergebnis in der 3D-Ansicht

  8. Wenn Sie einen Drop löschen möchten, wählen Sie das folgende Symbol und klicken Sie auf den gewünschten Drop: .
  9. Wenn Sie weitere Drops setzen möchten, wählen Sie das folgende Symbol: .
    • Wenn Sie mit dem Setzen von Drops fertig sind, könnte Ihre Arbeit ungefähr folgendermaßen aussehen:

    Eine Brücke mit Drops in der 2D-Draufsicht

    Eine Brücke mit Drops in der 3D-Sicht

  10. Speichern Sie Ihre Änderungen mit dem unteren Pfeilsymbol:

  11. Schließen Sie den Bereich für die Bearbeitungsfunktion mit dem oberen Pfeilsymbol:

Drops löschen

  1. (Optional) Wählen Sie die gewünschte Arbeit in der Rohlingsanzeige aus.

    • DentalCAM hebt die Arbeit in der Liste der Arbeiten mit einem farbigen Rahmen hervor.



  2. Öffnen Sie die Bearbeitungsfunktionen für die gewünschte Arbeit, indem Sie das folgende Symbol in der linken Spalte auswählen:

    • Die Symbolleiste für die Bearbeitungsfunktionen wird angezeigt.



  3. Öffnen Sie die Bearbeitungsfunktion für das Setzen von Drops, indem Sie das folgende Symbol auswählen:

  4. Um einen Drop zu löschen, wählen Sie das folgende Symbol und klicken Sie auf den gewünschten Drop: .

  5. Speichern Sie Ihre Änderungen mit dem unteren Pfeilsymbol:

  6. Schließen Sie den Bereich für die Bearbeitungsfunktion mit dem oberen Pfeilsymbol:

Wie geht's weiter?

Nächste Bearbeitungsfunktion für Arbeiten:

Geschiebe markieren (Matrix und Patrix)

Wenn Sie mit dem Anpassen von Arbeiten fertig sind:

Stege setzen

Wenn Sie sich nicht sicher sind, ob Sie mit dem Nesting des aktuellen Rohlings fertig sind, sehen Sie sich den einfachen und vollständigen Nesting-Workflow an:

Wie man Arbeiten nestet
