Fresatura del campione di prova e verifica dei valori

Indice

• Fresatura del campione di prova e verifica dei valori

Flusso di lavoro Taratura della macchina.

Prerequisiti

• La taratura è stata preparata.

  VederePreparazione per la taratura

• Il micrometro è stato preparato.

  Vedere Preparazione e utilizzo corretto del micrometro

• Si sa come eseguire un singolo job.

  Vedere Come lavorare i job

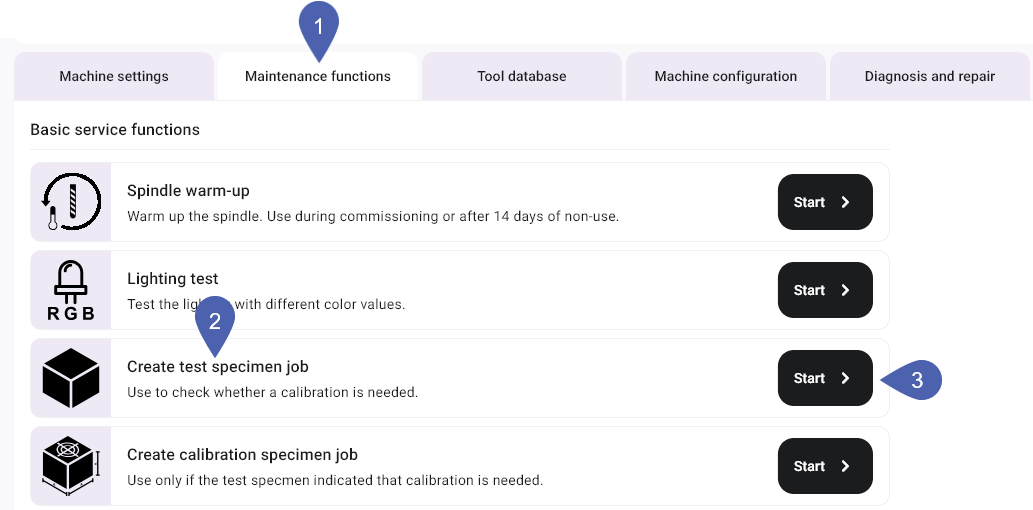

1. Aprire la gestione macchine con la seguente icona nella barra delle icone principale:

2. Selezionare la scheda Funzioni di assistenza.

3. Nella funzione Crea job campione di prova selezionare il pulsante Avvia.





4. dentalcnc aggiunge il job alla coda d'attesa.

5. Aprire la vista Lavorazione con la seguente icona nella barra delle icone principale:

6. Eseguire il job come qualsiasi altro job.

7. Rimuovere il campione di prova dalla macchina.

• E3
• E4
• E5
• K5, K5+, S5, S5m
• N4+
• R5

Rimuovere il campione di prova dalla macchina.

Raccomandazione: Contrassegnare il campione di prova con un nome e una data.





Per ottenere risultati di misurazione corretti, rimuovere tutti i residui di lavorazione utilizzando un pennello.

Esempio:

Raccomandazione: Disporre le singole parti su una superficie piana in modo da poter usare entrambe le mani per utilizzare il micrometro.

Misurare il campione di prova.

• Misurare ogni punto 2 volte.

• Annotare tutti i valori misurati.

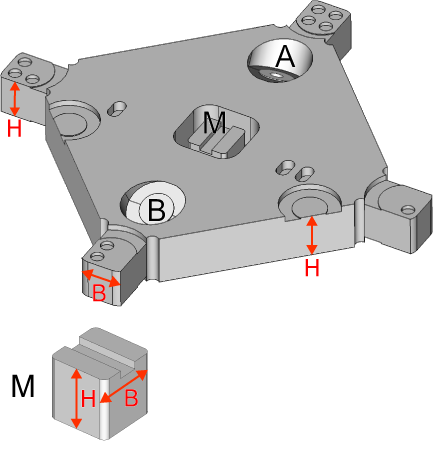

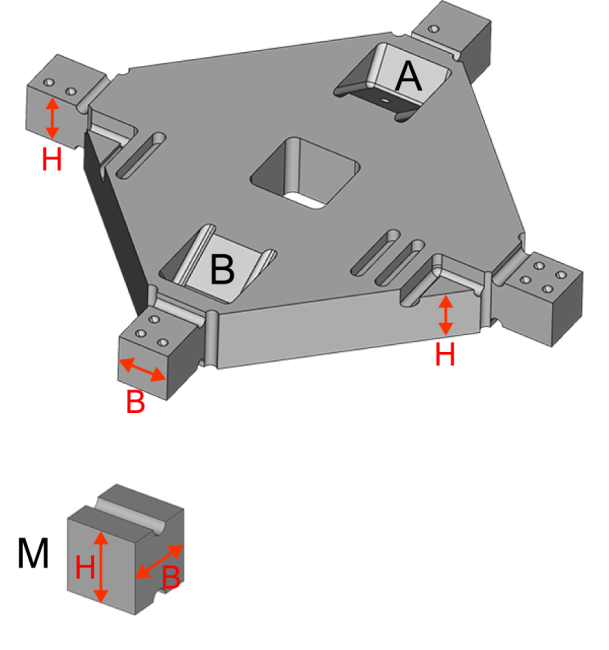

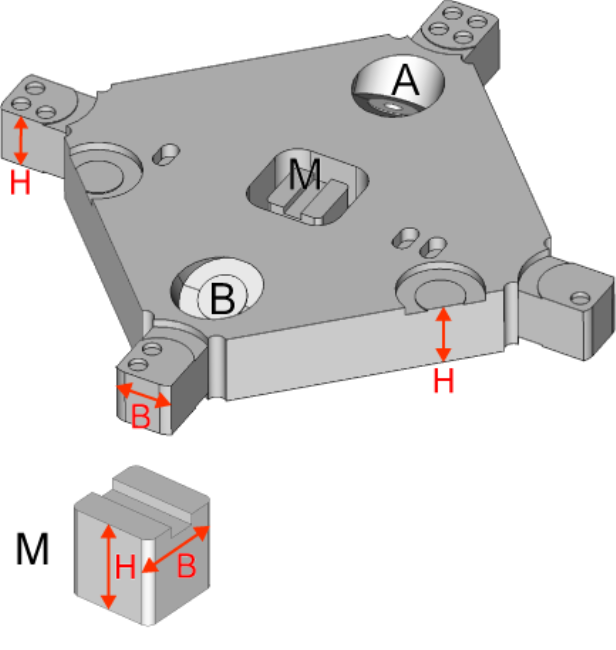

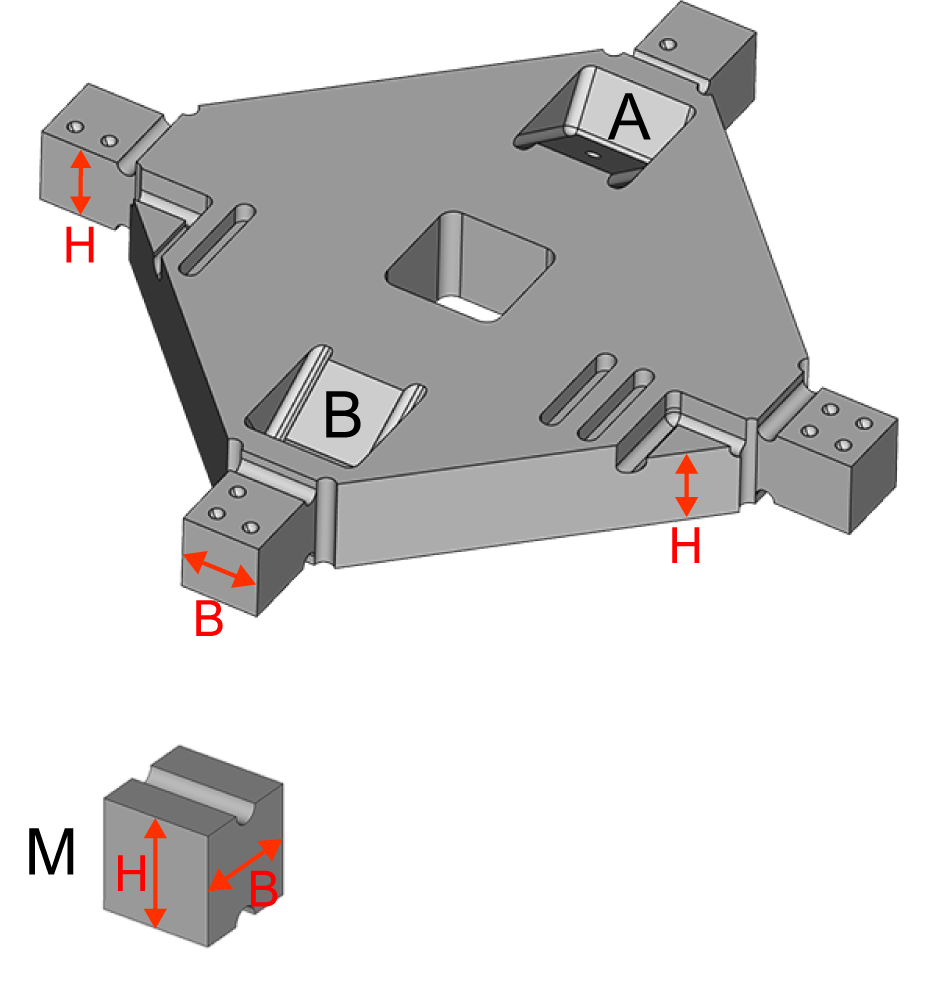

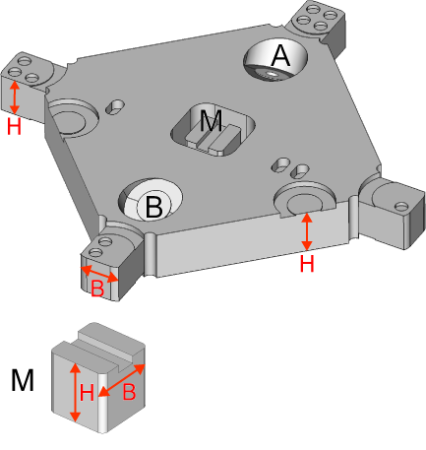

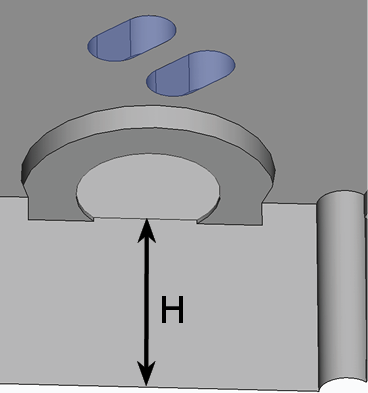

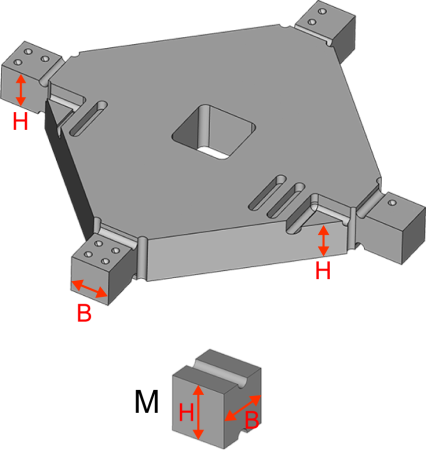

Misurare l’altezza dei punti di misurazione che iniziano con H.

Numero di punti di misurazione: 2

Misurare la larghezza dei punti di misurazione che iniziano con B.

Numero di punti di misurazione: 4

Confrontare i valori misurati con la tabella seguente.

(facoltativa) Utilizzare inoltre il modulo interattivo specifico della macchina insieme al controllo manuale.

Posizione di misurazione	Valore
H1	5,85 mm - 6,15 mm
H2	5,85 mm - 6,15 mm
B1	4,92 mm - 5,08 mm
B2	9,92 mm - 10,08 mm
B3 e B4	Differenza: massimo 0,2 mm

• Inserire i valori misurati in mm nei campi seguenti:

H1

Altezza

H2

Altezza

B1

Lunghezza

B2

Lunghezza

B3

Lunghezza

B4

Lunghezza



• Selezionare Controllo. I valori al di fuori della tolleranza sono contrassegnati in rosso.

Controllo Reset

• Se tutti i valori misurati rientrano nell’intervallo di tolleranza, non è necessario eseguire la taratura. In caso contrario, continuare con la lavorazione e la misurazione di un campione di taratura.

Rimuovere il campione di prova dalla macchina.

Raccomandazione: Contrassegnare il campione di prova con un nome e una data.





Per ottenere risultati di misurazione corretti, rimuovere tutti i residui di lavorazione utilizzando un pennello.

Esempio:

Raccomandazione: Disporre le singole parti su una superficie piana in modo da poter usare entrambe le mani per utilizzare il micrometro.

Misurare il campione di prova.

• Misurare ogni punto 2 volte.

• Annotare tutti i valori misurati.





Confrontare i valori misurati con la tabella seguente.

(facoltativa) Utilizzare inoltre il modulo interattivo specifico della macchina insieme al controllo manuale.

Posizione di misurazione	Valore
X	19,95 mm - 20,05 mm
Y	17,95 mm - 18,05 mm
Z1	7,95 mm - 8,05 mm
Z2 e Z3	Differenza massimo 0,1 mm

• Inserire i valori misurati in mm nei campi seguenti:

X

Lunghezza

Y

Lunghezza

Z1

Altezza

Z2

Altezza

Z3

Altezza



• Selezionare Controllo. I valori al di fuori della tolleranza sono contrassegnati in rosso.

Controllo Reset

• Se tutti i valori misurati rientrano nell’intervallo di tolleranza, non è necessario eseguire la taratura. In caso contrario, continuare con la lavorazione e la misurazione di un campione di taratura.

Rimuovere il campione di prova dalla macchina.

Separare i componenti.





Raccomandazione: Contrassegnare il campione di prova con un nome e una data.





Per ottenere risultati di misurazione corretti, rimuovere tutti i residui di lavorazione utilizzando un pennello.

Esempio:

Raccomandazione: Disporre le singole parti su una superficie piana in modo da poter usare entrambe le mani per utilizzare il micrometro.

Misurare il campione di prova.

• Misurare ogni punto 2 volte.

• Annotare tutti i valori misurati.





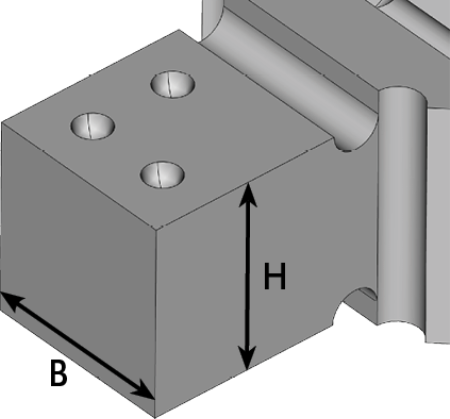

Misurare la larghezza e l'altezza dei punti di misurazione contrassegnati con cerchi.

Numero di punti di misurazione: 4





Misurare l'altezza dei triangoli contrassegnati con le barre.

Numero di punti di misurazione: 2





ATTENZIONE! Valori misurati errati dovuti a una misurazione errata del cubo M

Misurare la larghezza e l'altezza del cubo M.

• Misurare l'altezza e la larghezza come indicato nella figura seguente.

• Quando si misura la larghezza, posizionare il micrometro esterno sulla parte superiore del cubo (area contrassegnata in verde).



Confrontare i valori misurati con la tabella seguente.

(facoltativa) Utilizzare inoltre il modulo interattivo specifico della macchina insieme al controllo manuale.

Posizione di misurazione	Larghezza	Altezza
Cubo ●	7,95 mm - 8,05 mm	7,95 mm - 8,05 mm
Cubo ●●	7,95 mm - 8,05 mm	7,95 mm - 8,05 mm
Cubo ●●●	7,95 mm - 8,05 mm	7,95 mm - 8,05 mm
Cubo ●●●●	7,95 mm - 8,05 mm	7,95 mm - 8,05 mm
Cubo M	7,95 mm - 8,05 mm	7,95 mm - 8,05 mm
Triangolo | e triangolo ||	–	Differenza massimo 0,1 mm

• Inserire i valori misurati in mm nei campi seguenti:

Cubo ●

Larghezza Altezza

Cubo ●●

Larghezza Altezza

Cubo ●●●

Larghezza Altezza

Cubo ●●●●

Larghezza Altezza

Cubo M

Larghezza Altezza

Triangolo |

Altezza

Triangolo ||

Altezza



• Selezionare Controllo. I valori al di fuori della tolleranza sono contrassegnati in rosso.

Controllo Reset

• Se tutti i valori misurati rientrano nell’intervallo di tolleranza, non è necessario eseguire la taratura. In caso contrario, continuare con la lavorazione e la misurazione di un campione di taratura.

Rimuovere il campione di prova dalla macchina.

Separare i componenti.





Raccomandazione: Contrassegnare il campione di prova con un nome e una data.





Per ottenere risultati di misurazione corretti, rimuovere tutti i residui di lavorazione utilizzando un pennello.

Esempio:

Raccomandazione: Disporre le singole parti su una superficie piana in modo da poter usare entrambe le mani per utilizzare il micrometro.

Misurare il campione di prova.

• Misurare ogni punto 2 volte.

• Annotare tutti i valori misurati.





Misurare la larghezza e l'altezza dei punti di misurazione contrassegnati con cerchi.

Numero di punti di misurazione: 4





Misurare l'altezza dei triangoli contrassegnati con le barre.

Numero di punti di misurazione: 2





ATTENZIONE! Valori misurati errati dovuti a una misurazione errata del cubo M

Misurare la larghezza e l'altezza del cubo M.

• Misurare l'altezza e la larghezza come indicato nella figura seguente.

• Quando si misura la larghezza, posizionare il micrometro esterno sulla parte superiore del cubo (area contrassegnata in verde).



Confrontare i valori misurati con la tabella seguente.

(facoltativa) Utilizzare inoltre il modulo interattivo specifico della macchina insieme al controllo manuale.

Posizione di misurazione	Larghezza	Altezza
Cubo ●	7,95 mm - 8,05 mm	7,95 mm - 8,05 mm
Cubo ●●	7,95 mm - 8,05 mm	7,95 mm - 8,05 mm
Cubo ●●●	7,95 mm - 8,05 mm	7,95 mm - 8,05 mm
Cubo ●●●●	7,95 mm - 8,05 mm	7,95 mm - 8,05 mm
Cubo M	7,95 mm - 8,05 mm	7,95 mm - 8,05 mm
Triangolo | e triangolo ||	–	Differenza massimo 0,1 mm

• Inserire i valori misurati in mm nei campi seguenti:

Cubo ●

Larghezza Altezza

Cubo ●●

Larghezza Altezza

Cubo ●●●

Larghezza Altezza

Cubo ●●●●

Larghezza Altezza

Cubo M

Larghezza Altezza

Triangolo |

Altezza

Triangolo ||

Altezza



• Selezionare Controllo. I valori al di fuori della tolleranza sono contrassegnati in rosso.

Controllo Reset

• Se tutti i valori misurati rientrano nell’intervallo di tolleranza, non è necessario eseguire la taratura. In caso contrario, continuare con la lavorazione e la misurazione di un campione di taratura.

Rimuovere il campione di prova dalla macchina.

Separare i componenti.





Raccomandazione: Contrassegnare il campione di prova con un nome e una data.





Per ottenere risultati di misurazione corretti, rimuovere tutti i residui di lavorazione utilizzando un pennello.

Esempio:

Raccomandazione: Disporre le singole parti su una superficie piana in modo da poter usare entrambe le mani per utilizzare il micrometro.

Misurare il campione di prova.

• Misurare ogni punto 2 volte.

• Annotare tutti i valori misurati.

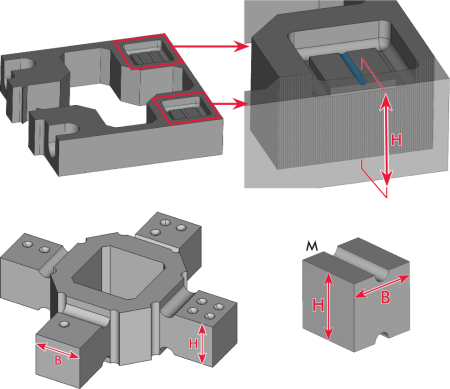

Misurare l'altezza dei triangoli contrassegnati con le barre.

Numero di punti di misurazione: 2





Misurare l'altezza dei blocchi interni contrassegnati con le barre.

Numero di punti di misurazione: 2





ATTENZIONE! Valori misurati errati dovuti a una misurazione errata del cubo M

Misurare la larghezza e l'altezza del cubo M.

• Misurare l'altezza e la larghezza come indicato nella figura seguente.

• Quando si misura la larghezza, posizionare il micrometro esterno sulla parte superiore del cubo (area contrassegnata in verde).



Confrontare i valori misurati con la tabella seguente.

(facoltativa) Utilizzare inoltre il modulo interattivo specifico della macchina insieme al controllo manuale.

Posizione di misurazione	Larghezza	Altezza
Cubo ●	7,95 mm - 8,05 mm	7,95 mm - 8,05 mm
Cubo ●●	7,95 mm - 8,05 mm	7,95 mm - 8,05 mm
Cubo ●●●	7,95 mm - 8,05 mm	7,95 mm - 8,05 mm
Cubo ●●●●	7,95 mm - 8,05 mm	7,95 mm - 8,05 mm
Cubo M	7,95 mm - 8,05 mm	7,95 mm - 8,05 mm
Blocco | e Blocco ||	Differenza massimo 0,1 mm

• Inserire i valori misurati in mm nei campi seguenti:

Cubo ●

Larghezza Altezza

Cubo ●●

Larghezza Altezza

Cubo ●●●

Larghezza Altezza

Cubo ●●●●

Larghezza Altezza

Cubo M

Larghezza Altezza

Blocco |

Altezza

Blocco ||

Altezza



• Selezionare Controllo. I valori al di fuori della tolleranza sono contrassegnati in rosso.

Controllo Reset

• Se tutti i valori misurati rientrano nell’intervallo di tolleranza, non è necessario eseguire la taratura. In caso contrario, continuare con la lavorazione e la misurazione di un campione di taratura.

Rimuovere il campione di prova dalla macchina.

Separare i componenti.





Raccomandazione: Contrassegnare il campione di prova con un nome e una data.





Per ottenere risultati di misurazione corretti, rimuovere tutti i residui di lavorazione utilizzando un pennello.

Esempio:

Raccomandazione: Disporre le singole parti su una superficie piana in modo da poter usare entrambe le mani per utilizzare il micrometro.

Misurare il campione di prova.

• Misurare ogni punto 2 volte.

• Annotare tutti i valori misurati.





Misurare la larghezza e l'altezza dei punti di misurazione contrassegnati con cerchi.

Numero di punti di misurazione: 4





Misurare l'altezza dei triangoli contrassegnati con le barre.

Numero di punti di misurazione: 2





ATTENZIONE! Valori misurati errati dovuti a una misurazione errata del cubo M

Misurare la larghezza e l'altezza del cubo M.

• Misurare l'altezza e la larghezza come indicato nella figura seguente.

• Quando si misura la larghezza, posizionare il micrometro esterno sulla parte superiore del cubo (area contrassegnata in verde).



Confrontare i valori misurati con la tabella seguente.

(facoltativa) Utilizzare inoltre il modulo interattivo specifico della macchina insieme al controllo manuale.

Posizione di misurazione	Larghezza	Altezza
Cubo ●	7,95 mm - 8,05 mm	7,95 mm - 8,05 mm
Cubo ●●	7,95 mm - 8,05 mm	7,95 mm - 8,05 mm
Cubo ●●●	7,95 mm - 8,05 mm	7,95 mm - 8,05 mm
Cubo ●●●●	7,95 mm - 8,05 mm	7,95 mm - 8,05 mm
Cubo M	7,95 mm - 8,05 mm	7,95 mm - 8,05 mm
Triangolo | e triangolo ||	–	Differenza massimo 0,1 mm

• Inserire i valori misurati in mm nei campi seguenti:

Cubo ●

Larghezza Altezza

Cubo ●●

Larghezza Altezza

Cubo ●●●

Larghezza Altezza

Cubo ●●●●

Larghezza Altezza

Cubo M

Larghezza Altezza

Triangolo |

Altezza

Triangolo ||

Altezza



• Selezionare Controllo. I valori al di fuori della tolleranza sono contrassegnati in rosso.

Controllo Reset

• Se tutti i valori misurati rientrano nell’intervallo di tolleranza, non è necessario eseguire la taratura. In caso contrario, continuare con la lavorazione e la misurazione di un campione di taratura.
