Fresatura dei campioni di taratura e verifica dei valori

Flusso di lavoro Taratura della macchina.

Prerequisiti

Come fresare un campione di taratura

  1. Aprire la gestione macchine con la seguente icona nella barra delle icone principale:

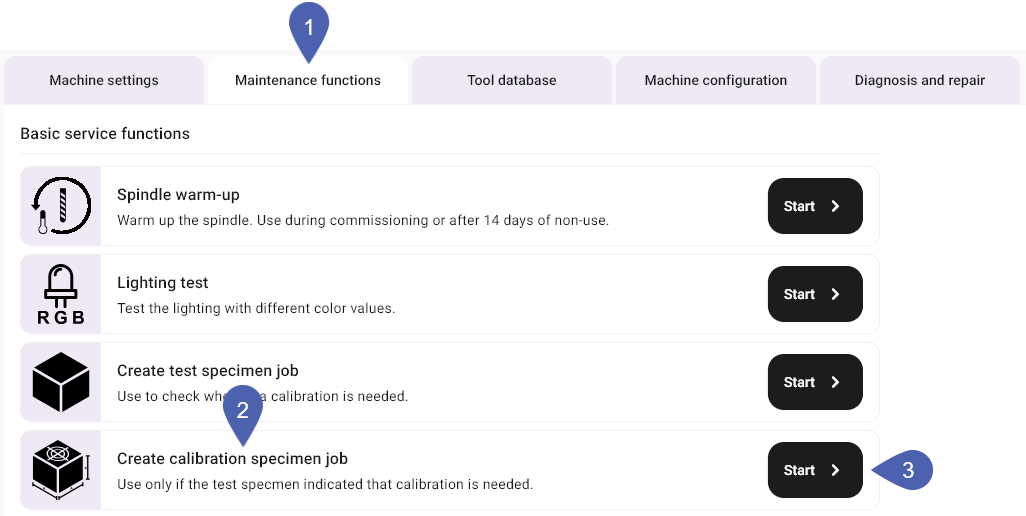

  2. Selezionare la scheda Funzioni di assistenza.

  3. Nella funzione Crea job campione di taratura, selezionare il pulsante Avvia.



  4. dentalcnc aggiunge il job alla coda d'attesa.

  5. Aprire la vista Lavorazione con la seguente icona nella barra delle icone principale:

  6. Eseguire il job come qualsiasi altro job.

    • Si apre la finestra per l'inserimento dei valori misurati.

  7. Rimuovere il campione di taratura dalla macchina.

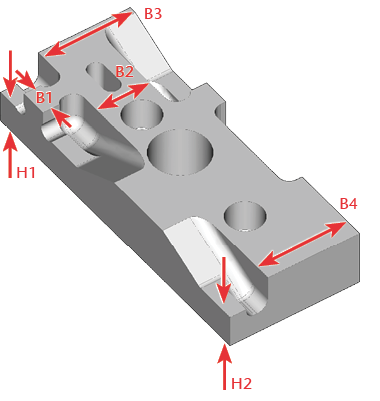

    • E3
    • E4
    • E5
    • K5, K5+, S5, S5m
    • N4+
    • R5

  8. Rimuovere il campione di taratura dalla macchina.

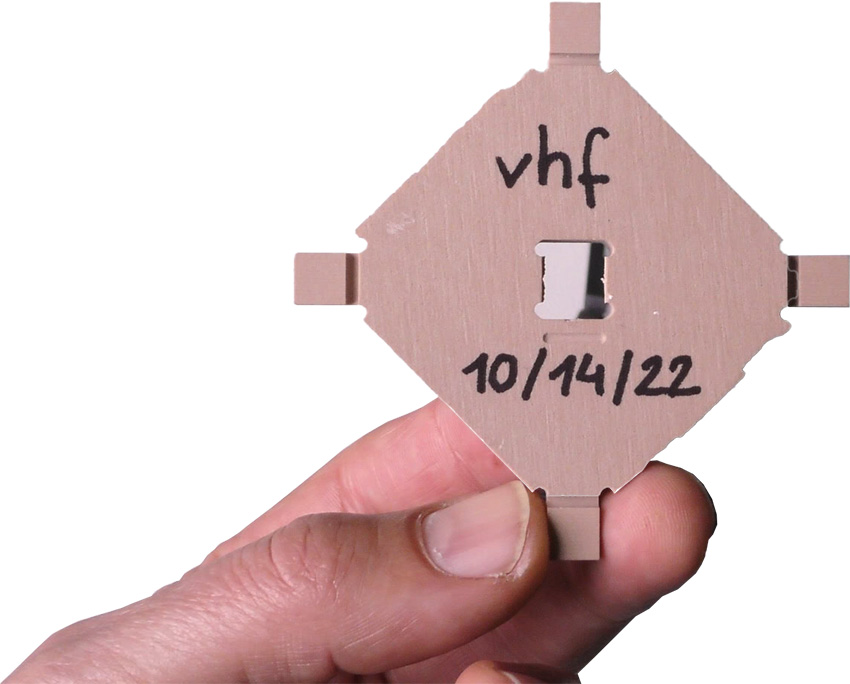

  9. Raccomandazione: Contrassegnare il campione di taratura con un nome e una data.



  10. Per ottenere risultati di misurazione corretti, rimuovere tutti i residui di lavorazione utilizzando un pennello.

    11. Esempio:

  11. Raccomandazione: Disporre le singole parti su una superficie piana in modo da poter usare entrambe le mani per utilizzare il micrometro.

  12. Misurare il campione di taratura.

    • Misurare ogni punto 2 volte.

    • Annotare tutti i valori misurati.

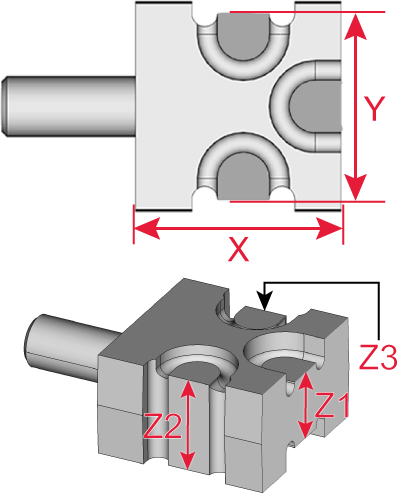

    13.

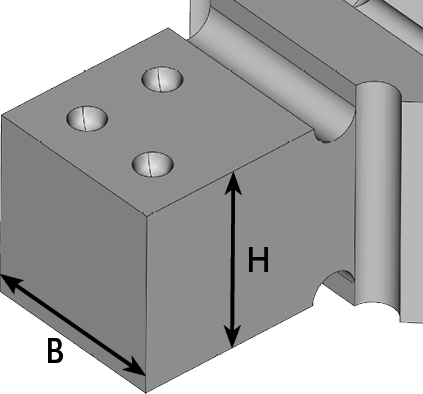

  13. Misurare l’altezza dei punti di misurazione che iniziano con H.

    Numero di punti di misurazione: 2

  14. Misurare la larghezza dei punti di misurazione che iniziano con B.

    Numero di punti di misurazione: 4

  15. Rimuovere il campione di taratura dalla macchina.

  16. Raccomandazione: Contrassegnare il campione di taratura con un nome e una data.



  17. Per ottenere risultati di misurazione corretti, rimuovere tutti i residui di lavorazione utilizzando un pennello.

    18. Esempio:

  18. Raccomandazione: Disporre le singole parti su una superficie piana in modo da poter usare entrambe le mani per utilizzare il micrometro.

  19. Misurare il campione di taratura.

    • Misurare ogni punto 2 volte.

    • Annotare tutti i valori misurati.

    20.

  20. Rimuovere il campione di taratura dalla macchina.

  21. Separare i componenti.

    22.

  22. Raccomandazione: Contrassegnare il campione di taratura con un nome e una data.



  23. Per ottenere risultati di misurazione corretti, rimuovere tutti i residui di lavorazione utilizzando un pennello.

    24. Esempio:

  24. Raccomandazione: Disporre le singole parti su una superficie piana in modo da poter usare entrambe le mani per utilizzare il micrometro.

  25. Misurare il campione di taratura.

    • Misurare ogni punto 2 volte.

    • Annotare tutti i valori misurati.

    26.

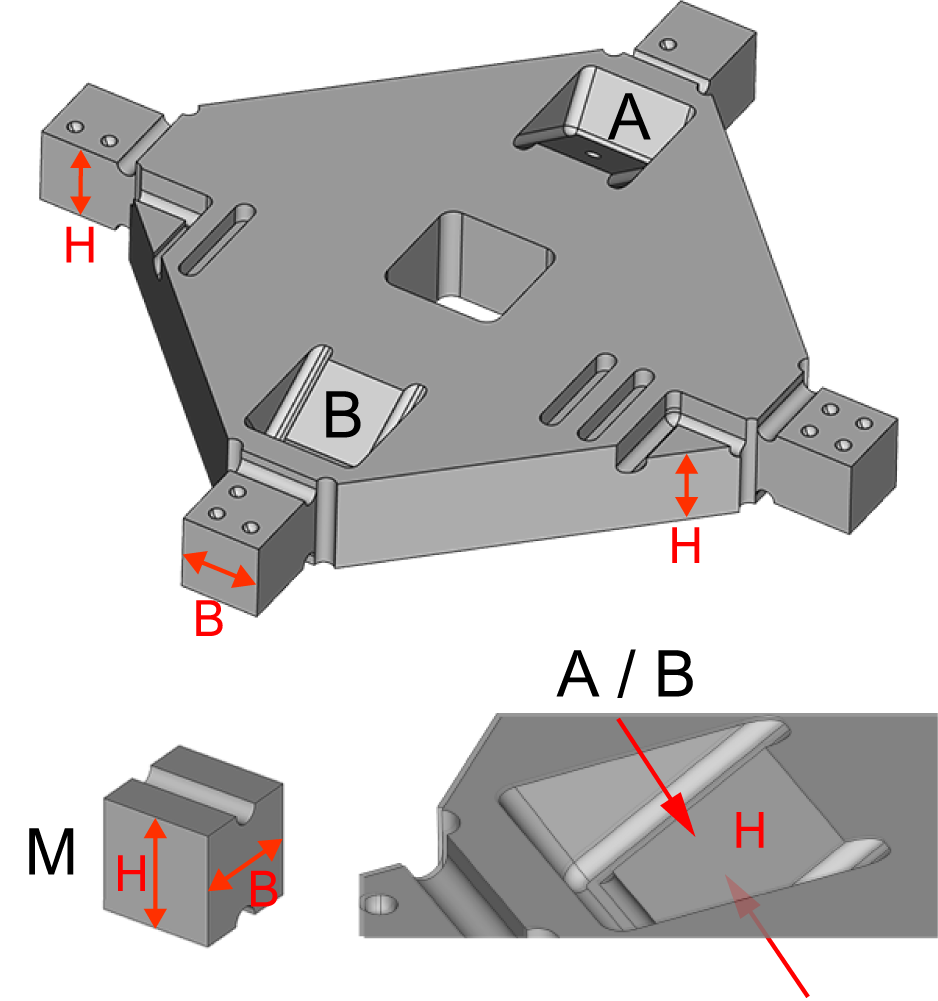

  26. Ignorare le superfici oblique (A, B) poiché servono solo per la taratura.

  27. Misurare la larghezza e l'altezza dei punti di misurazione contrassegnati con cerchi.

    Numero di punti di misurazione: 4

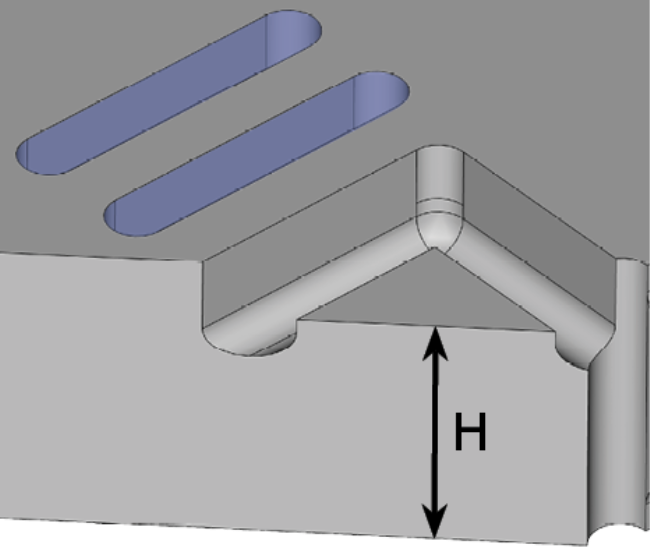

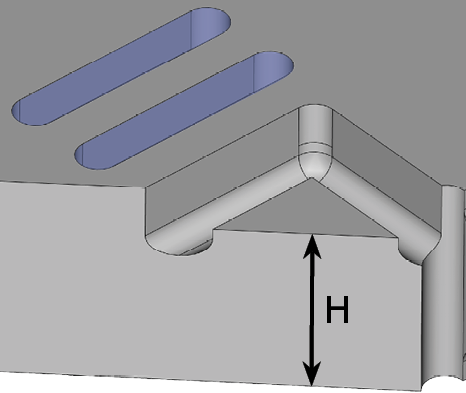

  28. Misurare l'altezza dei triangoli contrassegnati con le barre.

    Numero di punti di misurazione: 2



    29. ATTENZIONE! Valori misurati errati dovuti a una misurazione errata del cubo M

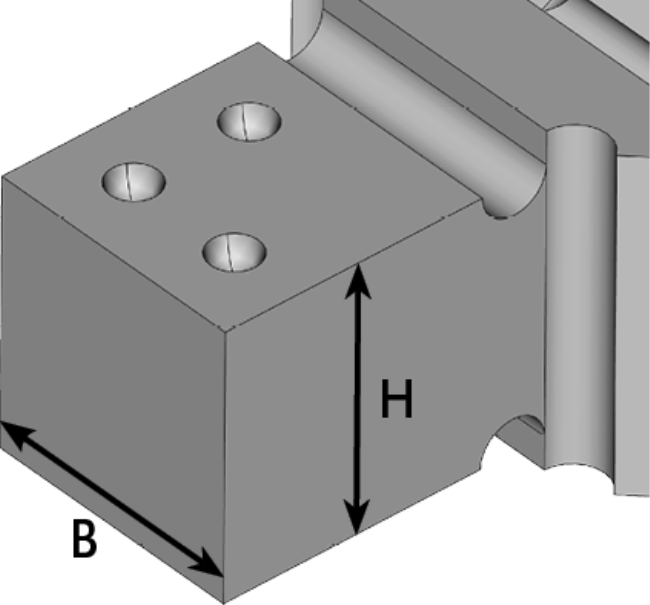

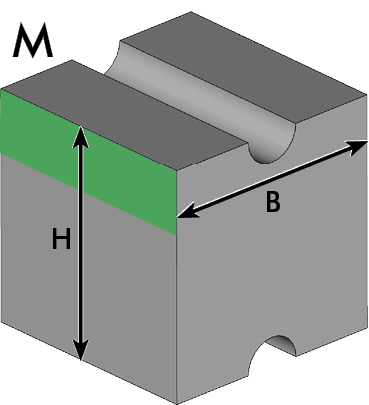

  29. Misurare la larghezza e l'altezza del cubo M.

    • Misurare l'altezza e la larghezza come indicato nella figura seguente.

    • Quando si misura la larghezza, posizionare il micrometro esterno sulla parte superiore del cubo (area contrassegnata in verde).

  30. Misurare la distanza tra le superfici inclinate opposte.

    Numero di punti di misurazione: 2

    • La superficie inclinata A è contrassegnata da un punto sul lato superiore del campione di taratura.

    • La superficie inclinata B non è contrassegnata.

    Piano inclinato A

    Piano inclinato B



  31. Rimuovere il campione di taratura dalla macchina.

  32. Separare i componenti.

    33.

  33. Raccomandazione: Contrassegnare il campione di taratura con un nome e una data.



  34. Per ottenere risultati di misurazione corretti, rimuovere tutti i residui di lavorazione utilizzando un pennello.

    35. Esempio:

  35. Raccomandazione: Disporre le singole parti su una superficie piana in modo da poter usare entrambe le mani per utilizzare il micrometro.

  36. Misurare il campione di taratura.

    • Misurare ogni punto 2 volte.

    • Annotare tutti i valori misurati.

    37.

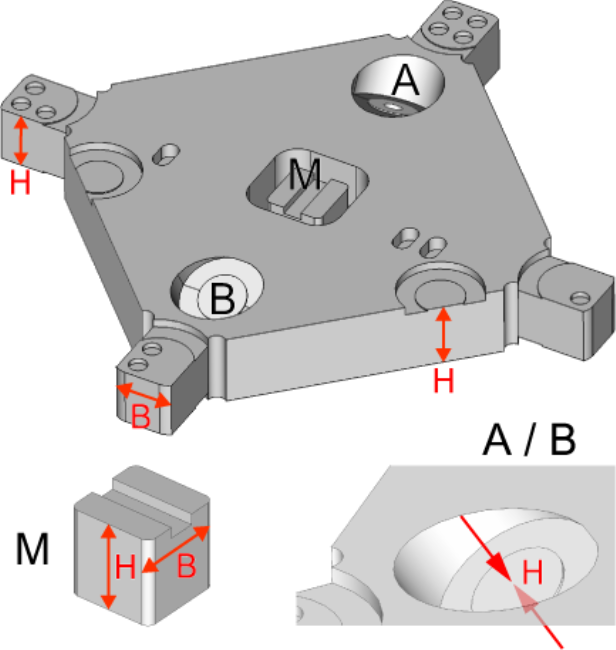

  37. Ignorare le superfici oblique (A, B) poiché servono solo per la taratura.

  38. Misurare la larghezza e l'altezza dei punti di misurazione contrassegnati con cerchi.

    Numero di punti di misurazione: 4



  39. Misurare l'altezza dei triangoli contrassegnati con le barre.

    Numero di punti di misurazione: 2



    40. ATTENZIONE! Valori misurati errati dovuti a una misurazione errata del cubo M

  40. Misurare la larghezza e l'altezza del cubo M.

    • Misurare l'altezza e la larghezza come indicato nella figura seguente.

    • Quando si misura la larghezza, posizionare il micrometro esterno sulla parte superiore del cubo (area contrassegnata in verde).

  41. Misurare la distanza tra le superfici inclinate opposte.

    Numero di punti di misurazione: 2

    • La superficie inclinata A è contrassegnata da un punto sul lato superiore del campione di taratura.

    • La superficie inclinata B non è contrassegnata.

    Piano inclinato A

    Piano inclinato B



  42. Rimuovere il campione di taratura dalla macchina.

  43. Separare i componenti.

    44.

  44. Raccomandazione: Contrassegnare il campione di taratura con un nome e una data.



  45. Per ottenere risultati di misurazione corretti, rimuovere tutti i residui di lavorazione utilizzando un pennello.

    46. Esempio:

  46. Raccomandazione: Disporre le singole parti su una superficie piana in modo da poter usare entrambe le mani per utilizzare il micrometro.

  47. Misurare il campione di taratura.

    • Misurare ogni punto 2 volte.

    • Annotare tutti i valori misurati.

    48.

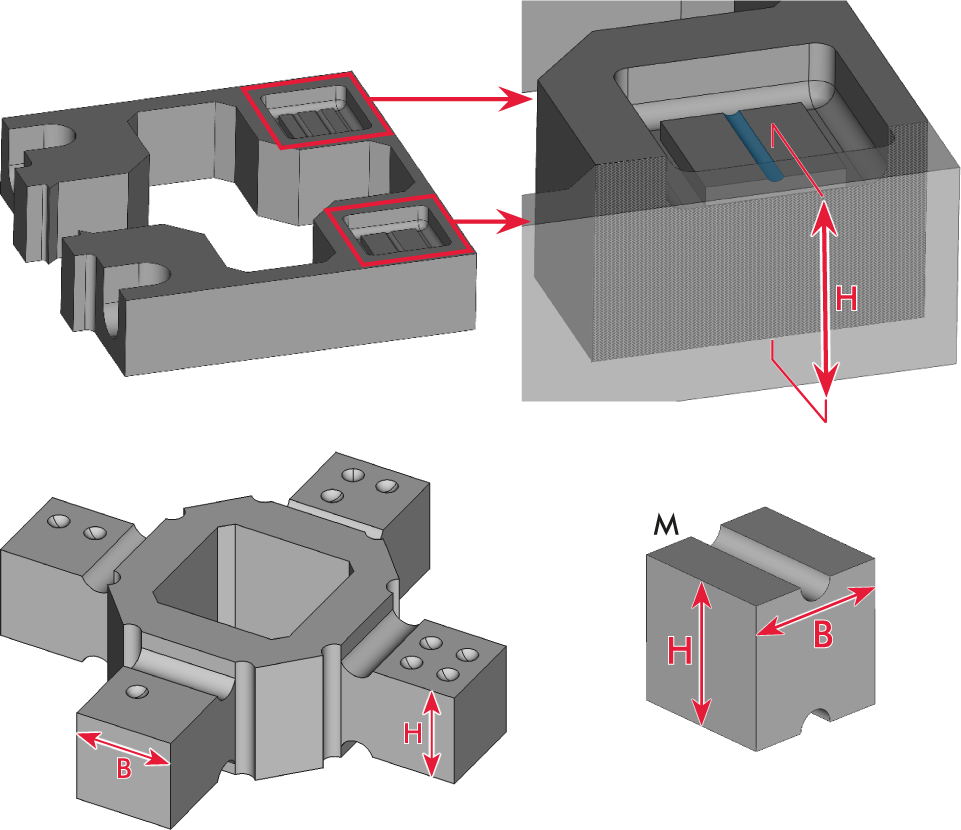

  48. Ignorare le superfici oblique (A, B) poiché servono solo per la taratura.

  49. Misurare l'altezza dei triangoli contrassegnati con le barre.

    Numero di punti di misurazione: 2

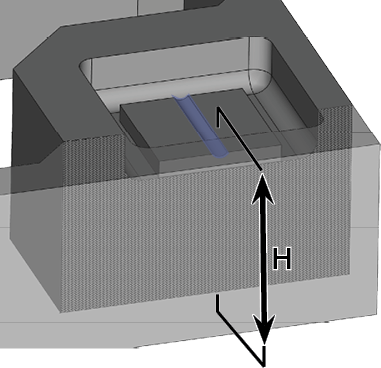

  50. Misurare l'altezza dei blocchi interni contrassegnati con le barre.

    Numero di punti di misurazione: 2



    51. ATTENZIONE! Valori misurati errati dovuti a una misurazione errata del cubo M

  51. Misurare la larghezza e l'altezza del cubo M.

    • Misurare l'altezza e la larghezza come indicato nella figura seguente.

    • Quando si misura la larghezza, posizionare il micrometro esterno sulla parte superiore del cubo (area contrassegnata in verde).

  52. Rimuovere il campione di taratura dalla macchina.

  53. Separare i componenti.

    54.

  54. Raccomandazione: Contrassegnare il campione di taratura con un nome e una data.



  55. Per ottenere risultati di misurazione corretti, rimuovere tutti i residui di lavorazione utilizzando un pennello.

    56. Esempio:

  56. Raccomandazione: Disporre le singole parti su una superficie piana in modo da poter usare entrambe le mani per utilizzare il micrometro.

  57. Misurare il campione di taratura.

    • Misurare ogni punto 2 volte.

    • Annotare tutti i valori misurati.

    58.

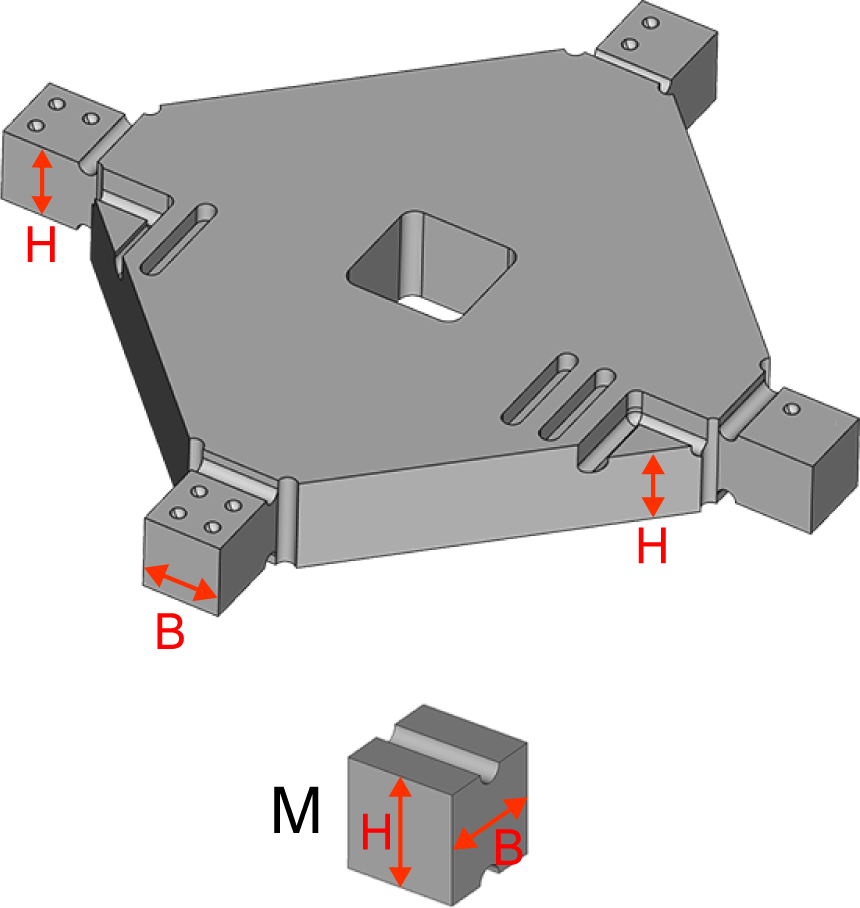

  58. Misurare la larghezza e l'altezza dei punti di misurazione contrassegnati con cerchi.

    Numero di punti di misurazione: 4



  59. Misurare l'altezza dei triangoli contrassegnati con le barre.

    Numero di punti di misurazione: 2



    60. ATTENZIONE! Valori misurati errati dovuti a una misurazione errata del cubo M

  60. Misurare la larghezza e l'altezza del cubo M.

    • Misurare l'altezza e la larghezza come indicato nella figura seguente.

    • Quando si misura la larghezza, posizionare il micrometro esterno sulla parte superiore del cubo (area contrassegnata in verde).

    61. ATTENZIONE! Taratura errata dovuta all'inserimento dei valori misurati di un campione di prova

  61. Inserire i valori misurati del campione di taratura in dentalcnc.

    • Utilizzare il grafico visualizzato per individuare i campi di immissione corretti per i campi di misura.

    • Controllare ogni dato inserito prima di salvare.

  62. Selezionare OK.

    • dentalcnc calcola la nuova taratura in base ai valori inseriti e la applica immediatamente.

  63. Verificare il corretto risultato della taratura lavorando e misurando un campione di prova.
