Preparazione e utilizzo corretto del micrometro

Flusso di lavoro Taratura della macchina.

Per misurare il campione di taratura o il campione di prova, è necessario utilizzare un micrometro.

    ATTENZIONE! Errori nei valori misurati possono causare guasti delle macchine e risultati della lavorazione scadenti

  • Per misurare un campione di taratura o un campione di prova, non utilizzare mai strumenti di misura comuni come righelli o calibri. Questi strumenti sono troppo imprecisi per questa attività.

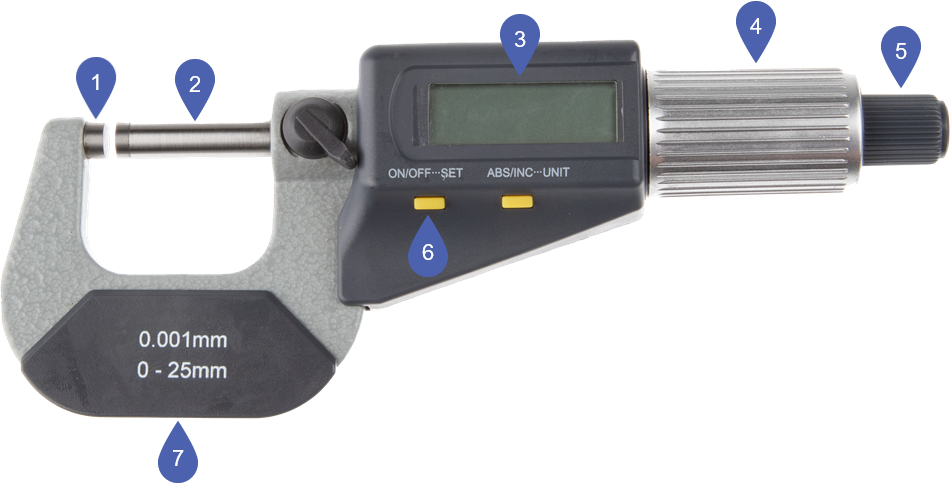

Panoramica del micrometro

Micrometro Esempio:; il modello in dotazione può variare

1

Incudine

2

Mandrino di misurazione

3

Visualizza

4

Cricchetto

5

Azionamento rapido

6

Pulsante ON/OFF SET

7

Impugnatura isolata

Come utilizzare correttamente il micrometro

Se si utilizza il micrometro in modo errato, i valori di misurazione saranno imprecisi e la taratura avrà esito negativo. L'uso scorretto del micrometro esterno è una causa comune di guasti della macchina.

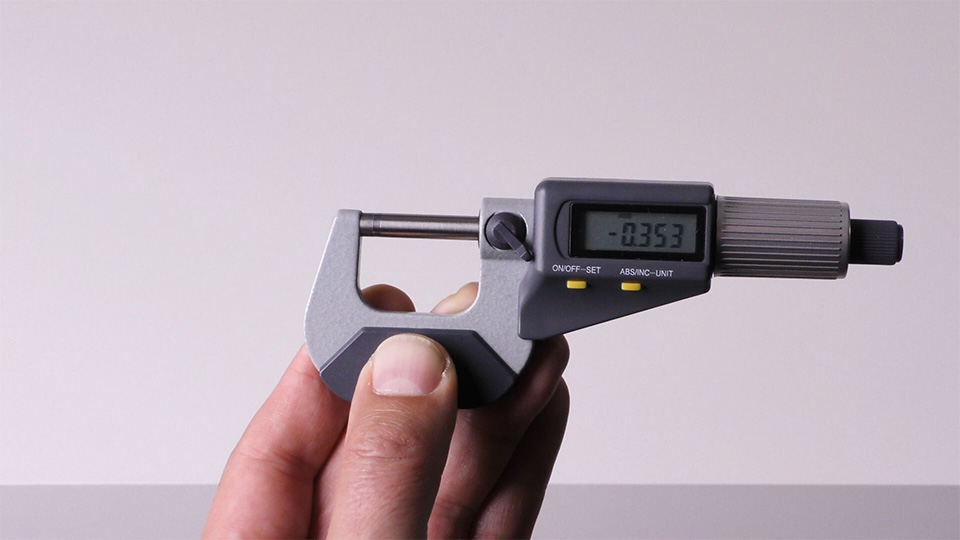

  1. Afferrare il micrometro esclusivamente dall'impugnatura isolata. In questo modo si evita che il calore corporeo venga trasferito agli strumenti di misurazione, compromettendo i risultati della misura.



  2. Accendere il micrometro con il pulsante ON/OFF SET.

  3. Allontanare il mandrino di misurazione il più possibile dall'incudine: Ruotare l'azionamento rapido verso di sé.

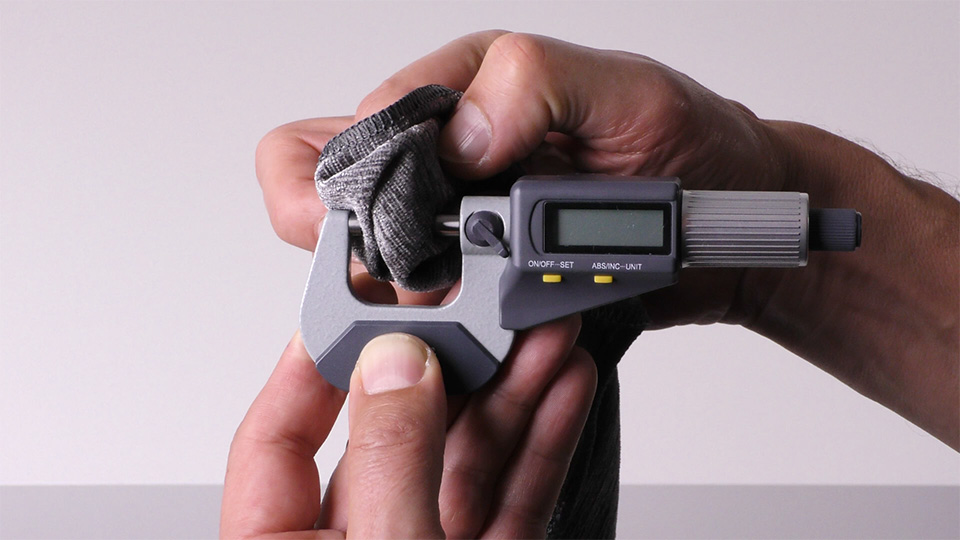

  4. Pulire il mandrino di misurazione e l'incudine con un panno asciutto e privo di sfilacci.



  5. Impostazione del punto zero Spostare con cautela il mandrino di misurazione contro l’incudine.

    1. Ruotare l'azionamento rapido in direzione opposta a sé fino a quando il mandrino di misurazione e l'incudine si trovano a una distanza di 2 mm l'uno dall'altro.

    2. Ruotare il cricchetto in direzione opposta a sé fino a quando il mandrino di misurazione e l'incudine si toccano.

    • È possibile percepire lo scatto del meccanismo dinamometrico. Se si continua a ruotare il cricchetto, il valore della distanza visualizzato non cambia.

  6. Tenere premuto il pulsante ON/OFF SET sul micrometro per più di 3 secondi.

    • Lo zero è impostato ed è indicato dal numero 0.000 sul display LCD.

  7. Ruotare l'azionamento rapido verso di sé fino a quando è possibile inserire l'oggetto da misurare tra il mandrino di misurazione e l'incudine.

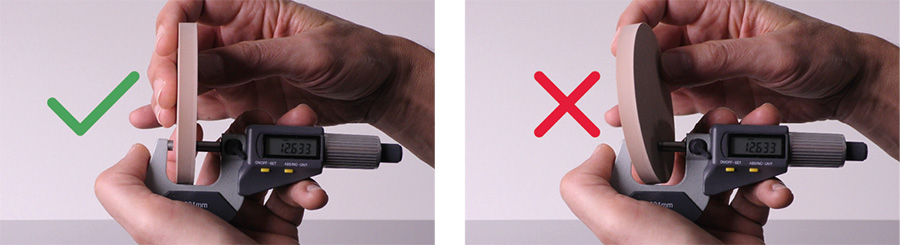

  8. Posizionare l'oggetto tra il mandrino di misurazione e l'incudine.

    Prestare attenzione a non inclinare l'oggetto.

    9.

  9. Spostare il mandrino di misurazione contro l’oggetto:

    1. Utilizzare il meccanismo di azionamento rapido finché il mandrino di misurazione si trova a una distanza superiore a 2 mm dall’oggetto da misurare.

      2. ATTENZIONE! Risultati di misurazione errati dovuti a un uso scorretto del meccanismo di azionamento rapido

    2. Se il mandrino di misurazione viene spinto contro l’oggetto tramite il meccanismo di avanzamento, l’oggetto viene compresso e il risultato della misurazione viene falsato. Utilizzare il cricchetto per avvicinare il mandrino di misurazione all'oggetto.

    • È possibile percepire lo scatto del meccanismo dinamometrico. Se si continua a ruotare il cricchetto, il valore della distanza visualizzato non cambia.
