Se aplica a: DentalCAM 8.09

Marcar y eliminar cavidades

Marcar cavidades

1. (Opcional) Seleccione el objeto deseado en la visualización de la pieza en bruto.

• DentalCAM resalta el objeto en la lista de objetos con un borde de color.





2. Abra las funciones de edición del objeto deseado seleccionando el siguiente icono en la columna de la izquierda:

• Se muestra la barra de iconos de las funciones de edición.





3. Abra la función de edición para marcar cavidades seleccionando el siguiente icono:



Abrir la función de edición para marcar áreas de taladrado (iconos marcados en naranja)

• Se muestra la barra de iconos para marcar cavidades.

Barra de iconos para marcar cavidades; siga el flujo de trabajo de izquierda a derecha
1. Icono para iniciar el flujo de trabajo
2. Icono para marcar la línea de preparación
3. Icono para ajustar el ángulo de mecanizado
4. Icono para completar el flujo de trabajo
4. Si el objeto tiene alguna cavidad marcada incorrectamente, elimínela.
5. Inicie el flujo de trabajo seleccionando el siguiente icono en la columna de la izquierda:
6. Haga clic en el centro de la cavidad que desea marcar.

• DentalCAM intenta reconocer la línea de preparación de la cavidad y la marca con puntos negros.

  Posiblemente algunos puntos se encuentren fuera de la línea de preparación porque DentalCAM no pudo reconocer correctamente todas las partes de la línea de preparación. Usted tendrá que corregir manualmente estos errores.

7. Continúe seleccionando el siguiente icono en la columna de la izquierda:

8. Active o desactive la ayuda de colocación seleccionando el siguiente icono (marcado en naranja):



   Icono para activar o desactivar la ayuda de colocación (marcado en naranja)

   • Icono cuando la ayuda de colocación está activada:
   • Icono cuando la ayuda de colocación está desactivada:
• Si la ayuda de colocación está activada, los puntos se ajustarán con la línea de preparación.
9. Arrastre todos los puntos alejados a la línea de preparaciónSeleccione y mantenga pulsado un punto exterior y arrástrelo hasta la línea de preparación de la cavidad. Haga esto con todos los puntos alejados hasta que la línea de preparación esté completamente marcada con puntos.


Línea de preparación marcada de una cavidad con varios puntos alejados

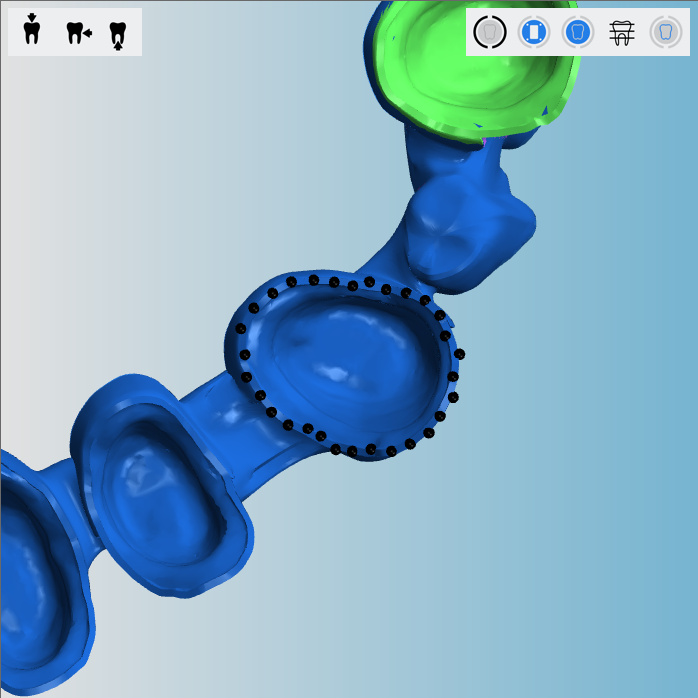

Línea de preparación correctamente marcada

10. Continúe seleccionando el siguiente icono en la columna de la izquierda:

11. Solo máquinas de 5 ejes: Si la superficie de apertura de la cavidad no es paralela a la superficie de la pieza en bruto, corrija el ángulo de mecanizado. Esto hace que la máquina aumente el ángulo de ataque del eje giratorio y compense la alineación del objeto en el archivo STL.

    Gire el objeto con las siguientes barras de valores:

    • RX: girar alrededor del eje X.
    • RY: girar alrededor del eje Y.

    El archivo STL no se modifica. Debe corregir el ángulo de mecanizado para cada cavidad afectada.



Objeto con orientación incorrecta para fresar cavidades; parte que la herramienta no puede alcanzar indicada por la flecha



Objeto con ángulo de mecanizado corregido para fresar cavidades

12. Finalice el flujo de trabajo seleccionando el siguiente icono en la columna de la izquierda:

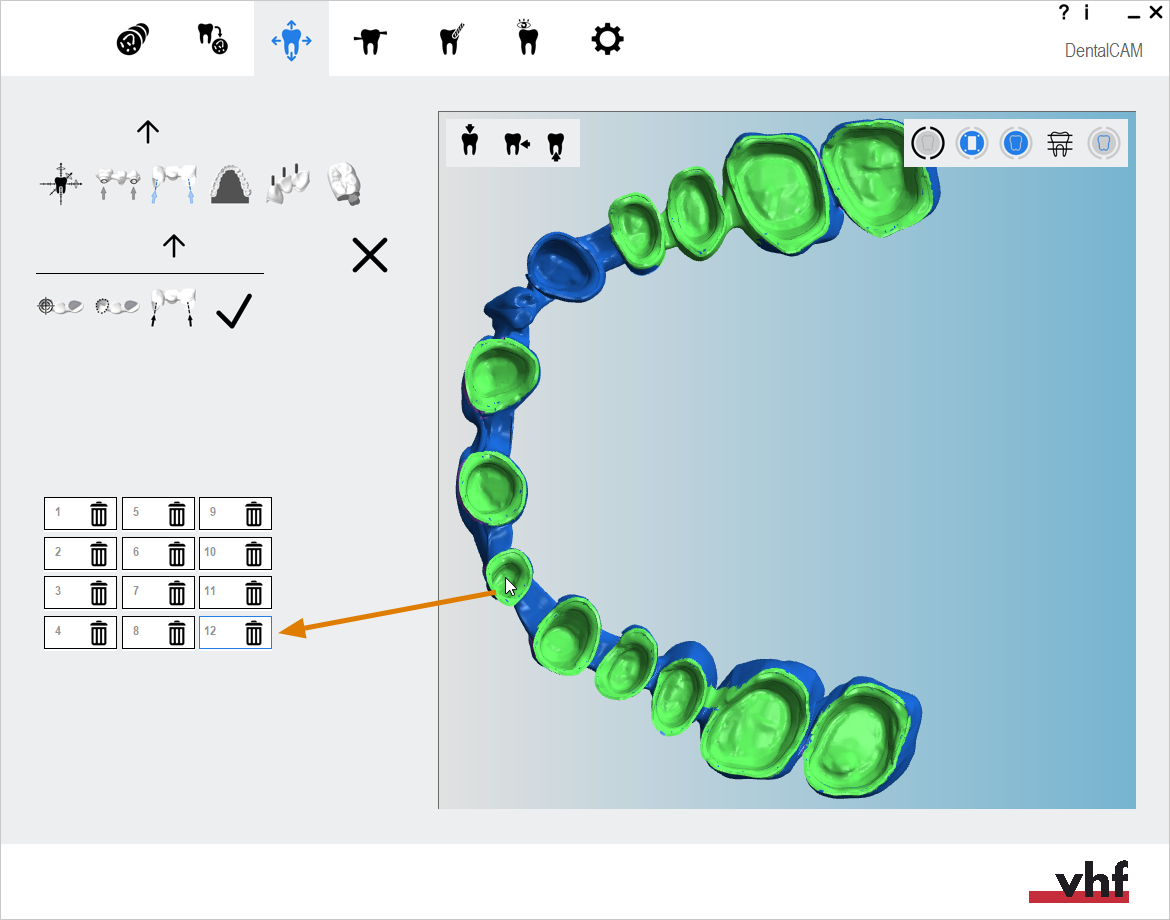

• DentalCAM colorea la cavidad en verde y la añade a la lista de cavidades en la columna izquierda. El programa asigna un número correlativo a la cavidad.

13. Guarde los cambios con el icono de flecha inferior:

14. Cierre el área para la función de edición con el icono de flecha superior:

¿Qué viene después?

Siguiente función de edición para objetos:

Crear conectores horizontales de sinterizado para puentes

Si ha terminado de ajustar los objetos:

Colocar conectores horizontales

Si no sabe con certeza si ha terminado de anidar la pieza en bruto actual, consulte el flujo de trabajo de anidamiento simple y el completo:

Cómo anidar objetos
