Colocar conectores horizontales
Este procedimiento pertenece al paso 6 del flujo de trabajo de anidamiento sencillo.
Flujo de trabajo de anidamiento sencillo
Este procedimiento pertenece a los pasos 14 del flujo de trabajo de anidamiento sencillo.
Flujo de trabajo de anidamiento completo
La colocación de conectores horizontales es el paso de mecanizado final que se realiza para un objeto.
Después de colocar conectores horizontales para un objeto, el mecanizado del objeto se limita al desplazamiento en dirección X e Y. Para otros cambios, elimine todos los conectores horizontales que haya en el objeto.
- Abra la Vista de anidamiento para colocar conectores horizontales con el siguiente icono de la barra de iconos principal:
Elementos de la vista de anidamiento para colocar conectores horizontales
Ver el vídeo
Vídeo de YouTube: al ver este vídeo, los datos personales se envían a YouTube, LLC, Estados Unidos. Declaración de privacidad
Estabilidad insuficiente de los conectores horizontales por colocación incorrecta
Si los conectores horizontales se colocan en lugares inadecuados, pueden ser inestables.
- Al colocar conectores horizontales, compruebe cuidadosamente la superficie de los objetos en el área de vista previa.
- Posicione los conectores horizontales únicamente en superficies adecuadas según la información importante sobre el posicionamiento de conectores horizontales.
Tipos de conectores horizontales
Puede elegir entre los siguientes tipos de conectores horizontales en DentalCAM:
Conectores horizontales intactos
Se muestran en azul en la vista de anidamiento.
Estos conectores horizontales permanecerán inalterados al final del mecanizado. Utilícelos si necesita una elevada estabilidad, p. ej., si trabaja con materiales blandos.
Cada objeto requiere al menos 1 conector horizontal intacto para que no descienda tras el mecanizado.
Regla: cuanto más pesado sea el objeto/material, más conectores horizontales intactos deberá colocar.

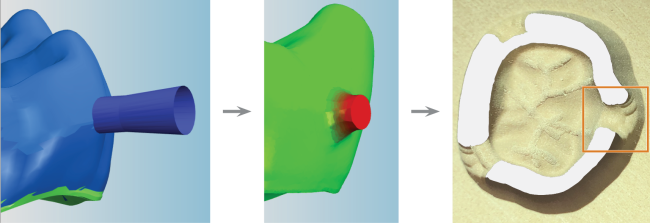

De izquierda a derecha: Un conector horizontal intacto en la vista de anidamiento, en la visualización del material residual y en el objeto mecanizado (marcado en naranja)
Conectores horizontales reducidos
Se muestran en morado en la vista de anidamiento.
Los conectores horizontales se reducen para facilitar la separación de los objetos de la pieza en bruto mediante puntos de rotura predeterminados.
Además, se necesitará menos trabajo manual después del mecanizado.
A través de la barra de valores Reducir áreas resid. en los parámetros de mecanizado, puede especificar el área restante de conectores horizontales reducidos como porcentaje de su tamaño original.
Regla: Si los conectores horizontales se reducen en exceso o si utiliza demasiados conectores horizontales reducidos al trabajar con materiales blandos, los objetos pueden caer al suelo de la cámara de trabajo durante el mecanizado y dañarse.
De izquierda a derecha: Un conector horizontal reducido en la vista de anidamiento, en la visualización del material residual y en el objeto mecanizado (marcado en naranja)
Conectores horizontales a eliminar
Se muestran en rosa en la vista de anidamiento.
Estos conectores horizontales se eliminarán por completo al final del mecanizado.
Regla: cuantos menos conectores horizontales queden después del mecanizado, más fácil resultará separar el objeto de la pieza en bruto en detrimento de la estabilidad.
Además, se necesitará menos trabajo manual después del mecanizado.

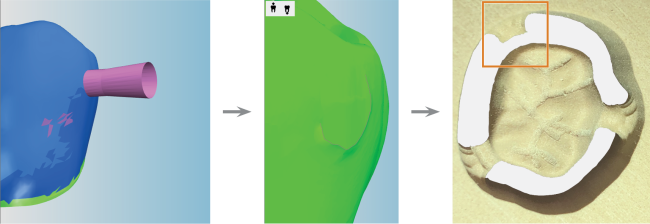

De izquierda a derecha: Un conector horizontal retirado en la vista de anidamiento, en la visualización del material residual y en el objeto mecanizado (marcado en naranja)
Parámetros de los conectores horizontales
Diámetro del nodo en mm
El nodo es el punto en el que el conector horizontal toca el objeto.
Grado del ángulo de apertura
El ángulo de apertura especifica cuánto aumenta el diámetro del conector horizontal en dirección a su punto final.
Añadir conectores horizontales
Cada objeto tiene un área de trabajo vacía a su alrededor y, por este motivo, usted tiene que colocar conectores horizontales para sujetar los objetos. DentalCAM no calculará las tareas que contengan objetos sin conectores horizontales.
DentalCAM no comprueba si ha colocado una cantidad suficiente de conectores horizontales o si los ha posicionado correctamente para un mecanizado adecuado. Por lo tanto, lea atentamente las siguientes instrucciones y tenga también en cuenta la información importante acerca de cómo posicionar correctamente los conectores horizontales.
Elementos de control para colocar conectores horizontales
- Colocar conector horizontal intacto
- Colocar conector horizontal reducido
- Colocar conector horizontal a eliminar
- Eliminar conector horizontal
- Establecer diámetro de nodo
- Ajustar el ángulo de apertura
El procedimiento
-
Seleccione el tipo de conector horizontal que desee crear seleccionando uno de los siguientes iconos:
-
(Opcional) Ajuste el diámetro del nodo a través de la barra de valores marcada con el siguiente icono:
.Este ajuste solo afecta al siguiente conector horizontal que establezca. A la derecha de la barra de valores, encontrará el valor actual en mm.
-
(Opcional) Ajuste el ángulo de apertura a través de la barra de valores marcada con el siguiente icono:
.Este ajuste solo afecta al siguiente conector horizontal que establezca. A la derecha de la barra de valores, encontrará el valor actual en mm.
-
Seleccione el lugar del área de trabajo en el que desea colocar el conector horizontal.
- El conector horizontal encaja automáticamente en la superficie exterior del objeto. DentalCAM muestra el conector horizontal en el área de vista previa en la columna de la izquierda.
-
Para mover el conector horizontal en horizontal, haga lo siguiente:
-
Seleccione y mantenga pulsado el conector horizontal en la visualización de la pieza en bruto.
-
Arrastre el conector horizontal en la dirección adecuada utilizando el ratón o un gesto táctil.
-
-
Para mover el conector horizontal en vertical, haga lo siguiente:
-
Seleccione y mantenga pulsado el conector horizontal en la visualización de la pieza en bruto.
-
Gire la rueda del ratón.
Alternativa para dispositivos con pantalla táctil:
-
Seleccione y mantenga pulsado el conector horizontal en el área de vista previa.
-
Arrastre el conector horizontal hacia arriba o hacia abajo con un gesto táctil.
-
-
Si está satisfecho con la posición, suelte el botón del ratón. Si tiene que corregir la posición de un conector horizontal, seleccione y mantenga presionado el conector horizontal y repita el paso correspondiente.
-
Añada más conectores horizontales hasta que tenga suficientes conectores horizontales para el objeto.
¡AVISO!
Posible rotura de herramienta y resultados de mecanizado insuficientes debido al ajuste de los parámetros de conector horizontal preconfigurados
Conector horizontal en la visualización de la pieza en bruto y en el área de vista previa
Visualización de la pieza en bruto a la derecha: Mover un conector horizontal a la izquierda y a la derecha; área de vista previa a la izquierda: Mover un conector horizontal hacia arriba y abajo
Forma alternativa de mover un conector horizontal hacia arriba y hacia abajo en el área de vista previa
Ejemplos de objetos con conectores horizontales correctamente colocados:
Una corona con 3 conectores horizontales
Puente con conector horizontal de sinterizado y 24 conectores horizontales
Varios objetos con conectores horizontales
Eliminar conectores horizontales
- Seleccione el icono siguiente:
- El icono se resalta.
- Seleccione el conector horizontal que desee eliminar.
¿Qué viene después?
Consulte:
Reglas y recomendaciones para colocar conectores horizontales.
Si ha terminado de anidar objetos en la pieza en bruto actual:
Si no sabe con certeza si ha terminado de anidar la pieza en bruto actual, consulte el flujo de trabajo de anidamiento simple y el completo:
