Préparation de l'étalonnage

Workflow Étalonnage de la machine.

  1. Ayez le kit d’étalonnage à portée de main

    Votre machine a été livrée avec un kit d'étalonnage comprenant les éléments suivants :

    • Pièces brutes d’étalonnage
    • Un outil conçu pour réaliser des échantillons d’étalonnage et des échantillons de contrôle
    • Un micromètre à cadran pour mesurer les échantillons d'étalonnage et les échantillons de contrôle

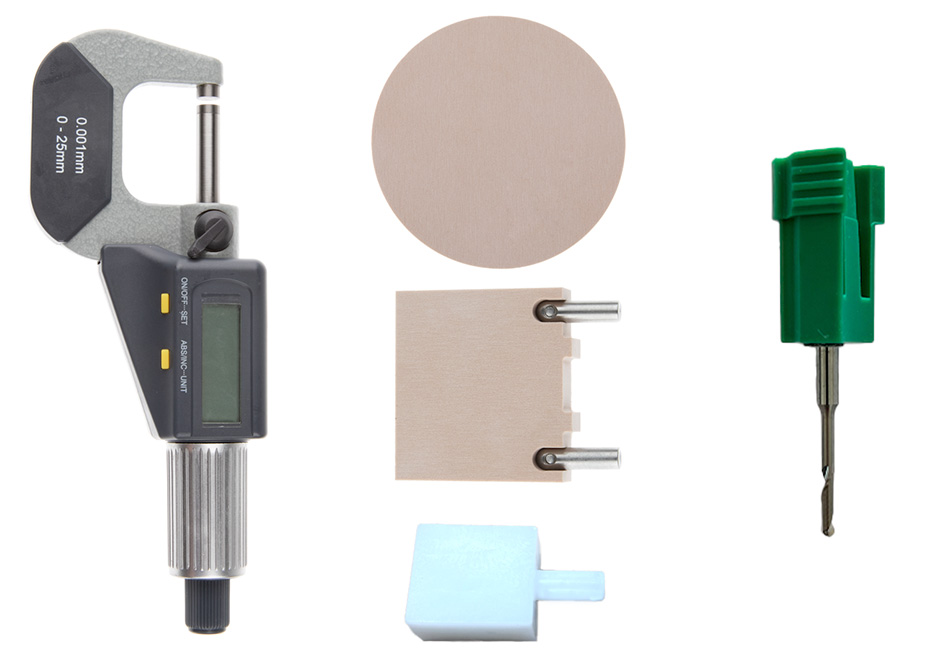

    Exemple : Composants des kits d'étalonnage spécifiques à une machine ; les composants fournis peuvent varier

  2. Insérez l'outil d'étalonnage dans le magasin d'outils de votre machine et dans le magasin d'outils virtuel de dentalcnc.

    3. Machine Outil

    E3

    P300-R2-60

    E4

    P250-F1-40-T

    P200-R1-40

    E5

    P250-F1-40-T

    P200-R1-40

    K5, K5+

    R5

    S5, S5m

    P200-R1-40

    N4+

    P200-R1-35
    • E3
    • E4
    • E5
    • K5, K5+, S5m
    • N4+
    • R5
    • S5, S5m

  3. Orientez la pièce brute d’étalonnage de manière à ce que les trous de fixation (marqués en orange) soient orientés avec le côté aplati vers le haut.

  4. Placez le trou allongé de la pièce brute d’étalonnage sur la cheville de positionnement (marquée en bleu) du porte-pièce et amenez le trou central sur le poussoir à ressort (marqué en orange) du porte-pièce.

  5. Vissez la pièce brute d’étalonnage avec 2 des vis à tête fraisée fournies.





  6. Introduisez la tige de la pièce brute d’étalonnage jusqu’à la butée située dans le porte-pièce.

  7. Tournez la pièce brute d’étalonnage de manière que la cheville de positionnement située sur le porte-pièce se trouve dans la rainure de la pièce brute d’étalonnage.

  8. Vissez la vis avec précaution à l’aide du tournevis jusqu’à ce que vous sentiez une légère résistance.

  9. Tournez ensuite la vis d’un quart de tour supplémentaire.

  10. Vérifiez le numéro de série de la machine.

    Par plaque signalétique : Plaque signalétique et numéro de série

    Avec dentalcnc : Numéro de série de la machine, code produit et numéro de série de l’unité de commande

  11. Numéro de série ≤ E5ID5… :

    1. Éteignez la machine pendant au moins 2 heures.

    2. Pour de meilleurs résultats, veillez à ce que la température ambiante soit comprise entre 18 et 25 °C.

  12. Montez la pièce brute d'étalonnage dans la chambre de travail comme n'importe quel autre disque.

  13. Montez la pièce brute d'étalonnage dans la chambre de travail comme n'importe quel autre disque.

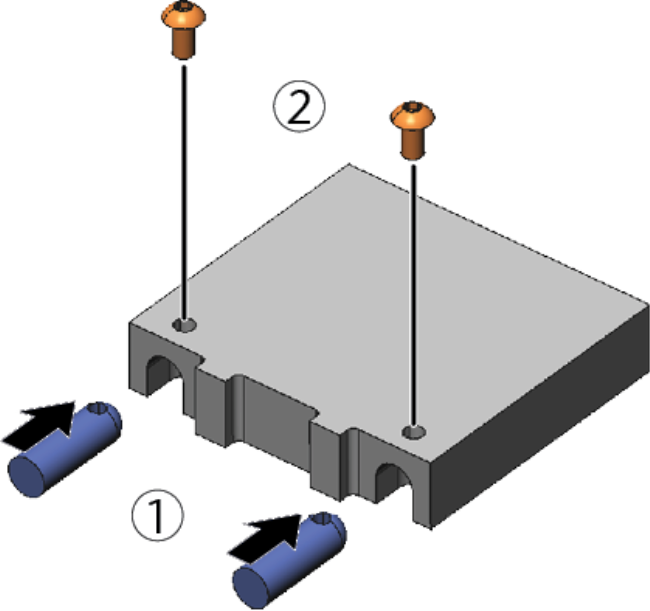

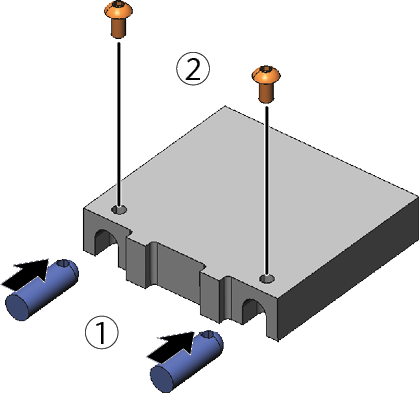

  14. Vissez les chevilles de fixation sur la pièce brute d'étalonnage :

    1. Insérez les chevilles de fixation dans les trous de vis de la pièce brute d'étalonnage. Alignez les trous de vis des chevilles de fixation et de la pièce brute.

    2. Vissez les chevilles de fixation avec les vis.

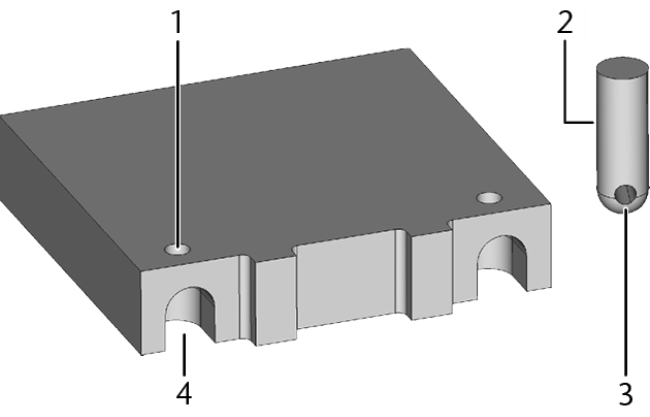

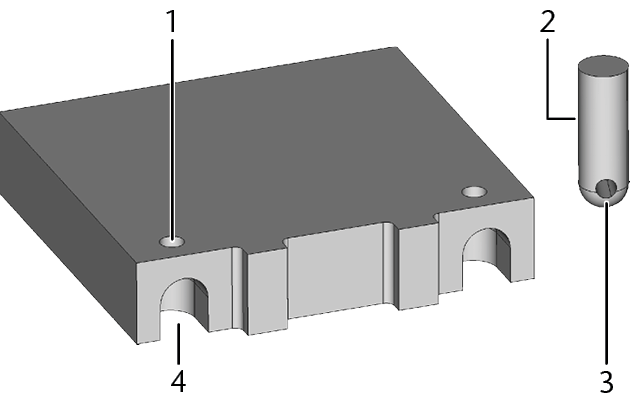

    15. 1

    trou de fixation

    2

    cheville de fixation

    3

    trou de fixation

    4

    encoche

  15. Montez la pièce brute d'étalonnage dans le porte-pièce à l'aide des chevilles de fixation.

  16. Montez la pièce brute d'étalonnage dans la chambre de travail comme n'importe quel autre disque.

  17. Montez la pièce brute d'étalonnage comme n'importe quel autre disque dans le magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique., puis chargez-la dans la chambre de travail.
