Fraisage des échantillons de contrôle et vérification des valeurs

Workflow Étalonnage de la machine.

Conditions préalables

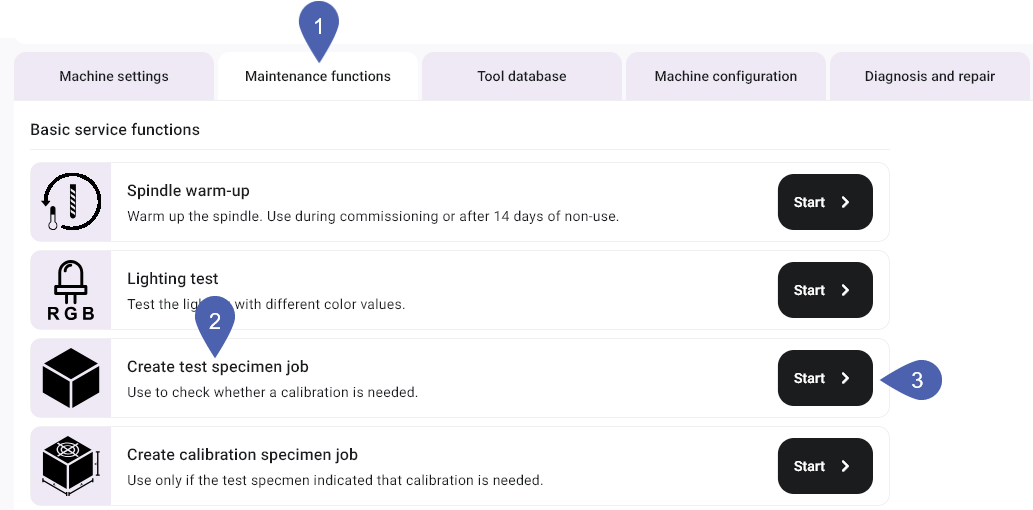

  1. Ouvrez la gestion des machines en cliquant sur le symbole suivant dans la barre de symboles principale :

  2. Sélectionnez l'onglet Fonctionnalités d’entretien.

  3. Dans la fonction Créer une tâche d’échantillon de contrôle, cliquez sur le bouton Démarrer.



  4. dentalcnc ajoute la tâche à la file d'attente.

  5. Ouvrez la vue de fabrication en cliquant sur le symbole suivant dans la barre de symboles principale :

  6. Réalisez la tâche comme n’importe quelle autre.

  7. Retirez l’échantillon de contrôle de la machine.

    • E3
    • E4
    • E5
    • K5, K5+, S5, S5m
    • N4+
    • R5

  8. Retirez l’échantillon de contrôle de la machine.

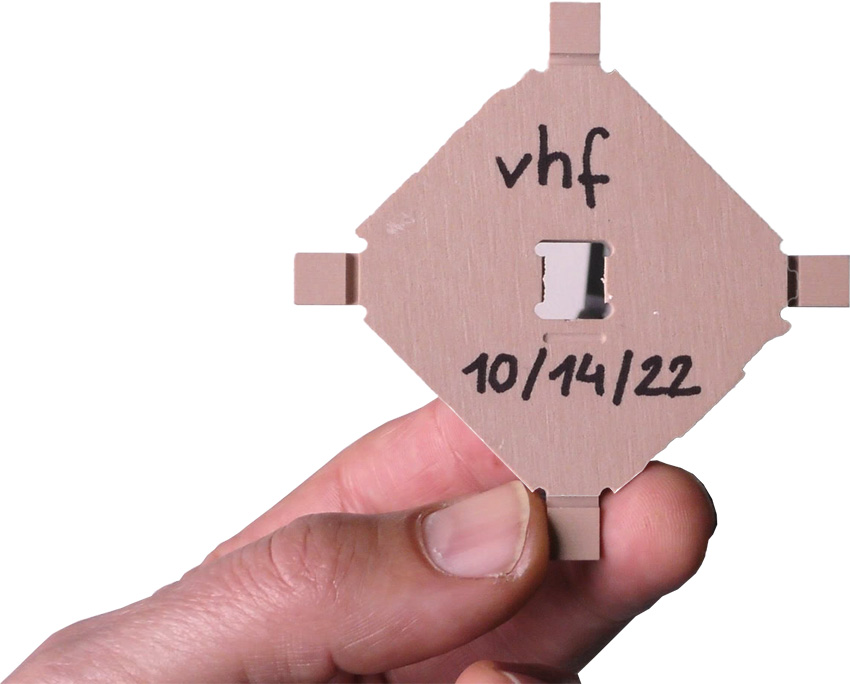

  9. Recommandation : Inscrivez un nom et une date sur l'échantillon de contrôle.



  10. Pour obtenir des résultats de mesure corrects, retirez tous les résidus à l'aide d'un pinceau.

    11. Exemple :

  11. Recommandation : Posez les différentes parties de la pièce sur une surface plane afin de pouvoir utiliser les deux mains pour manipuler le micromètre.

  12. Mesurez l'échantillon de contrôle.

    • Mesurez chaque point 2 fois.

    • Notez toutes les valeurs de mesure.

    13.

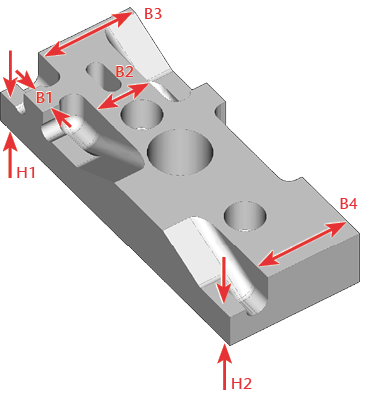

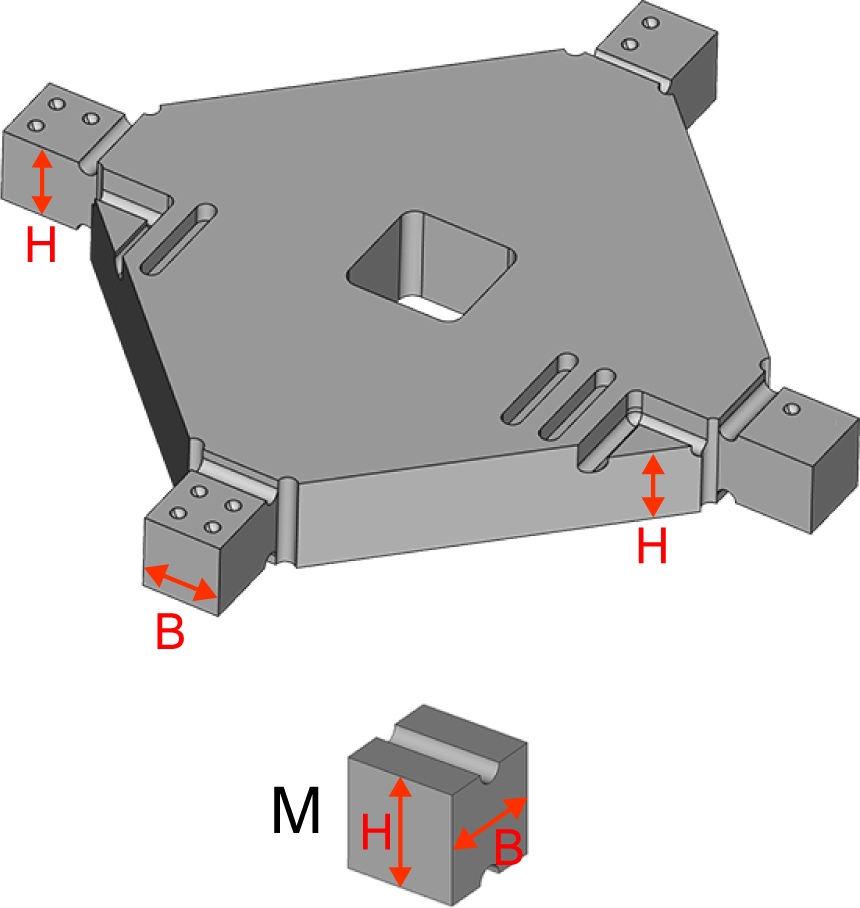

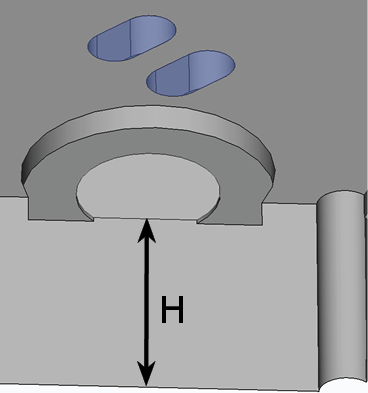

  13. Mesurez la hauteur des points de mesure qui commencent par H.

    Nombre de points de mesure : 2

  14. Mesurez la largeur des points de mesure qui commencent par B.

    Nombre de points de mesure : 4

  15. Comparez les valeurs de mesure avec le tableau suivant.

    (Facultatif) En plus de la vérification manuelle, utilisez le formulaire interactif spécifique à la machine.

    16. Mesurer la position Valeur

    H1

    5,85 mm – 6,15 mm

    H2

    5,85 mm – 6,15 mm

    B1

    4,92 mm – 5,08 mm

    B2

    9,92 mm – 10,08 mm

    B3 et B4

    Différence :

    max. 0,2 mm

    • Saisissez vos valeurs de mesure en mm dans les champs suivants :

    H1

    H2

    B1

    B2

    B3

    B4



    • Sélectionnez Vérifier. Les valeurs en dehors de la tolérance sont marquées en rouge.

    • Si toutes les valeurs de mesure se situent dans la plage de tolérance, l'étalonnage n’est pas nécessaire. Sinon, vous réalisez et mesurez un échantillon d’étalonnage.

  16. Retirez l’échantillon de contrôle de la machine.

  17. Recommandation : Inscrivez un nom et une date sur l'échantillon de contrôle.



  18. Pour obtenir des résultats de mesure corrects, retirez tous les résidus à l'aide d'un pinceau.

    19. Exemple :

  19. Recommandation : Posez les différentes parties de la pièce sur une surface plane afin de pouvoir utiliser les deux mains pour manipuler le micromètre.

  20. Mesurez l'échantillon de contrôle.

    • Mesurez chaque point 2 fois.

    • Notez toutes les valeurs de mesure.

    21.

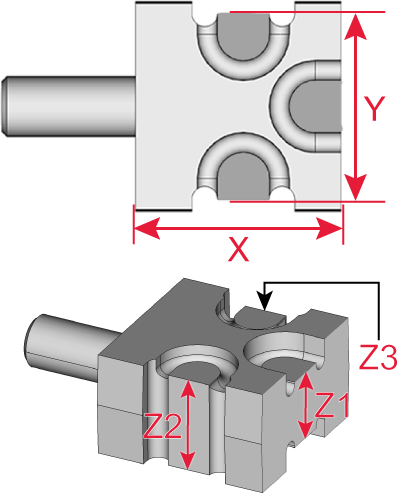

  21. Comparez les valeurs de mesure avec le tableau suivant.

    (Facultatif) En plus de la vérification manuelle, utilisez le formulaire interactif spécifique à la machine.

    22. Mesurer la position Valeur

    X

    19,95 mm – 20,05 mm

    Y

    17,95 mm – 18,05 mm

    Z1

    7,95 mm – 8,05 mm

    Z2 & Z3

    Différence

    max. 0,1 mm

    • Saisissez vos valeurs de mesure en mm dans les champs suivants :

    X

    Y

    Z1

    Z2

    Z3



    • Sélectionnez Vérifier. Les valeurs en dehors de la tolérance sont marquées en rouge.

    • Si toutes les valeurs de mesure se situent dans la plage de tolérance, l'étalonnage n’est pas nécessaire. Sinon, vous réalisez et mesurez un échantillon d’étalonnage.

  22. Retirez l’échantillon de contrôle de la machine.

  23. Séparez les pièces.

    24.

  24. Recommandation : Inscrivez un nom et une date sur l'échantillon de contrôle.



  25. Pour obtenir des résultats de mesure corrects, retirez tous les résidus à l'aide d'un pinceau.

    26. Exemple :

  26. Recommandation : Posez les différentes parties de la pièce sur une surface plane afin de pouvoir utiliser les deux mains pour manipuler le micromètre.

  27. Mesurez l'échantillon de contrôle.

    • Mesurez chaque point 2 fois.

    • Notez toutes les valeurs de mesure.

    28.

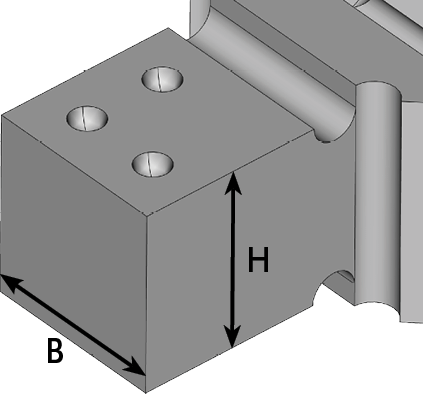

  28. Mesurez la largeur et la hauteur des points de mesure entourés d'un cercle.

    Nombre de points de mesure : 4

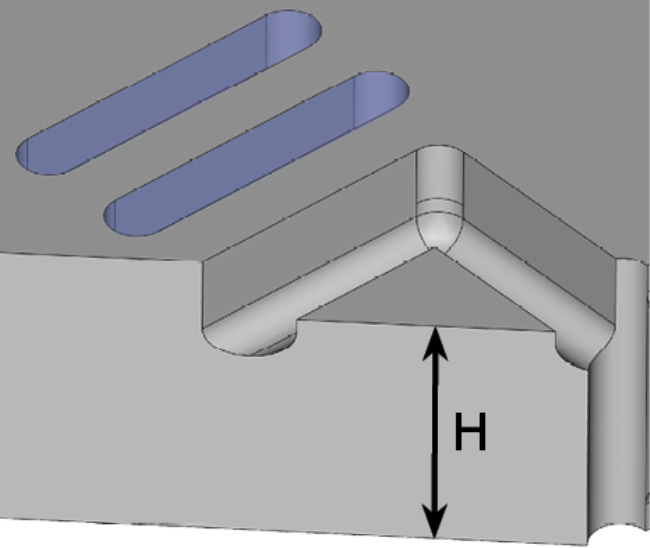

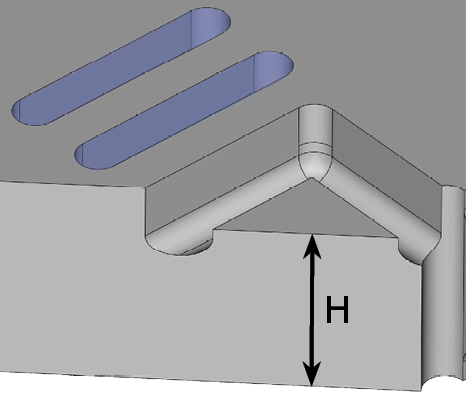

  29. Mesurez la hauteur des triangles indiqués par des barres.

    Nombre de points de mesure : 2



    30. ATTENTION !Valeurs de mesure erronées dues à un mauvais mesurage du cube M

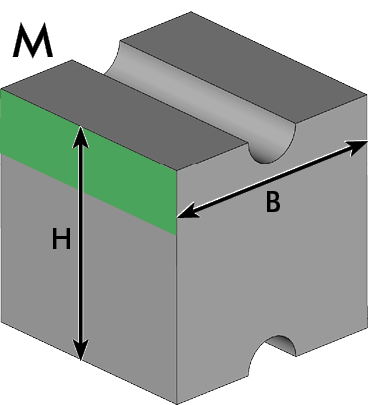

  30. Mesurez la largeur et la hauteur du cube M.

    • Mesurez la hauteur et la largeur comme indiqué dans l'illustration suivante.

    • Pour mesurer la largeur, placez le micromètre sur la partie supérieure du cube (marquée en vert).

  31. Comparez les valeurs de mesure avec le tableau suivant.

    (Facultatif) En plus de la vérification manuelle, utilisez le formulaire interactif spécifique à la machine.

    32. Mesurer la position Largeur Hauteur

    Cube ●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cube ●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cube ●●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cube ●●●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cube M

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Triangle | et triangle ||

    –

    Différence

    max. 0,1 mm

    • Saisissez vos valeurs de mesure en mm dans les champs suivants :

    Cube ●

    Cube ●●

    Cube ●●●

    Cube ●●●●

    Cube M

    Triangle |

    Triangle ||



    • Sélectionnez Vérifier. Les valeurs en dehors de la tolérance sont marquées en rouge.

    • Si toutes les valeurs de mesure se situent dans la plage de tolérance, l'étalonnage n’est pas nécessaire. Sinon, vous réalisez et mesurez un échantillon d’étalonnage.

  32. Retirez l’échantillon de contrôle de la machine.

  33. Séparez les pièces.

    34.

  34. Recommandation : Inscrivez un nom et une date sur l'échantillon de contrôle.



  35. Pour obtenir des résultats de mesure corrects, retirez tous les résidus à l'aide d'un pinceau.

    36. Exemple :

  36. Recommandation : Posez les différentes parties de la pièce sur une surface plane afin de pouvoir utiliser les deux mains pour manipuler le micromètre.

  37. Mesurez l'échantillon de contrôle.

    • Mesurez chaque point 2 fois.

    • Notez toutes les valeurs de mesure.

    38.

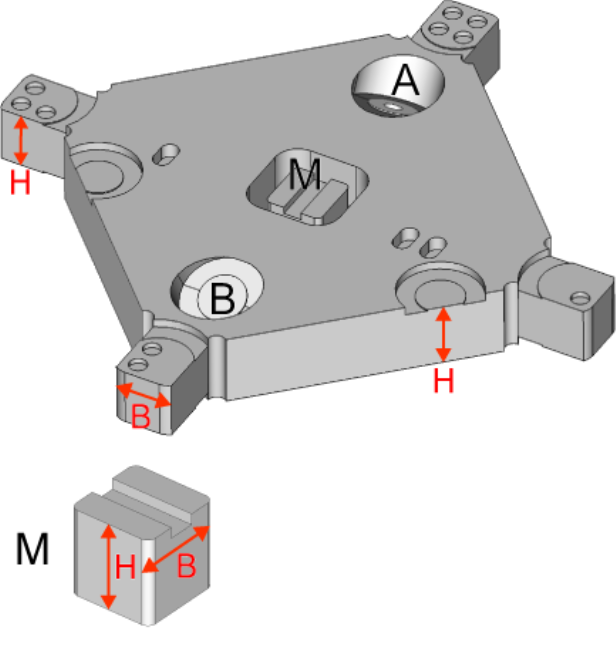

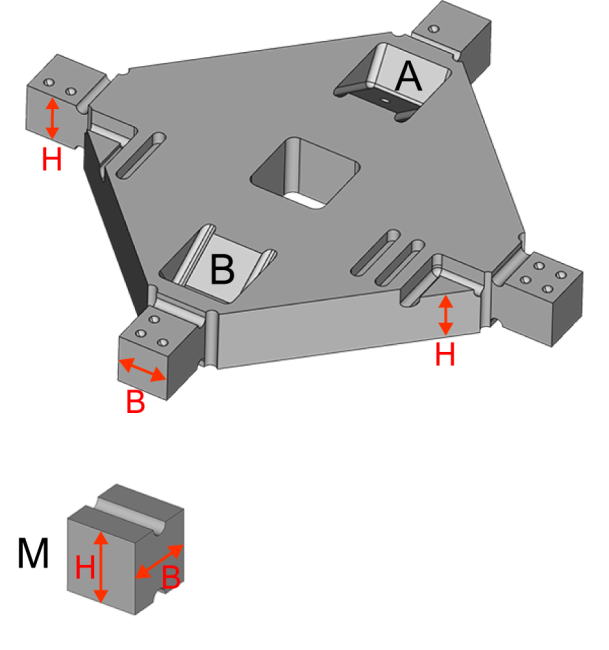

  38. Mesurez la largeur et la hauteur des points de mesure entourés d'un cercle.

    Nombre de points de mesure : 4



  39. Mesurez la hauteur des triangles indiqués par des barres.

    Nombre de points de mesure : 2



    40. ATTENTION !Valeurs de mesure erronées dues à un mauvais mesurage du cube M

  40. Mesurez la largeur et la hauteur du cube M.

    • Mesurez la hauteur et la largeur comme indiqué dans l'illustration suivante.

    • Pour mesurer la largeur, placez le micromètre sur la partie supérieure du cube (marquée en vert).

  41. Comparez les valeurs de mesure avec le tableau suivant.

    (Facultatif) En plus de la vérification manuelle, utilisez le formulaire interactif spécifique à la machine.

    42. Mesurer la position Largeur Hauteur

    Cube ●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cube ●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cube ●●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cube ●●●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cube M

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Triangle | et triangle ||

    –

    Différence

    max. 0,1 mm

    • Saisissez vos valeurs de mesure en mm dans les champs suivants :

    Cube ●

    Cube ●●

    Cube ●●●

    Cube ●●●●

    Cube M

    Triangle |

    Triangle ||



    • Sélectionnez Vérifier. Les valeurs en dehors de la tolérance sont marquées en rouge.

    • Si toutes les valeurs de mesure se situent dans la plage de tolérance, l'étalonnage n’est pas nécessaire. Sinon, vous réalisez et mesurez un échantillon d’étalonnage.

  42. Retirez l’échantillon de contrôle de la machine.

  43. Séparez les pièces.

    44.

  44. Recommandation : Inscrivez un nom et une date sur l'échantillon de contrôle.



  45. Pour obtenir des résultats de mesure corrects, retirez tous les résidus à l'aide d'un pinceau.

    46. Exemple :

  46. Recommandation : Posez les différentes parties de la pièce sur une surface plane afin de pouvoir utiliser les deux mains pour manipuler le micromètre.

  47. Mesurez l'échantillon de contrôle.

    • Mesurez chaque point 2 fois.

    • Notez toutes les valeurs de mesure.

    48.

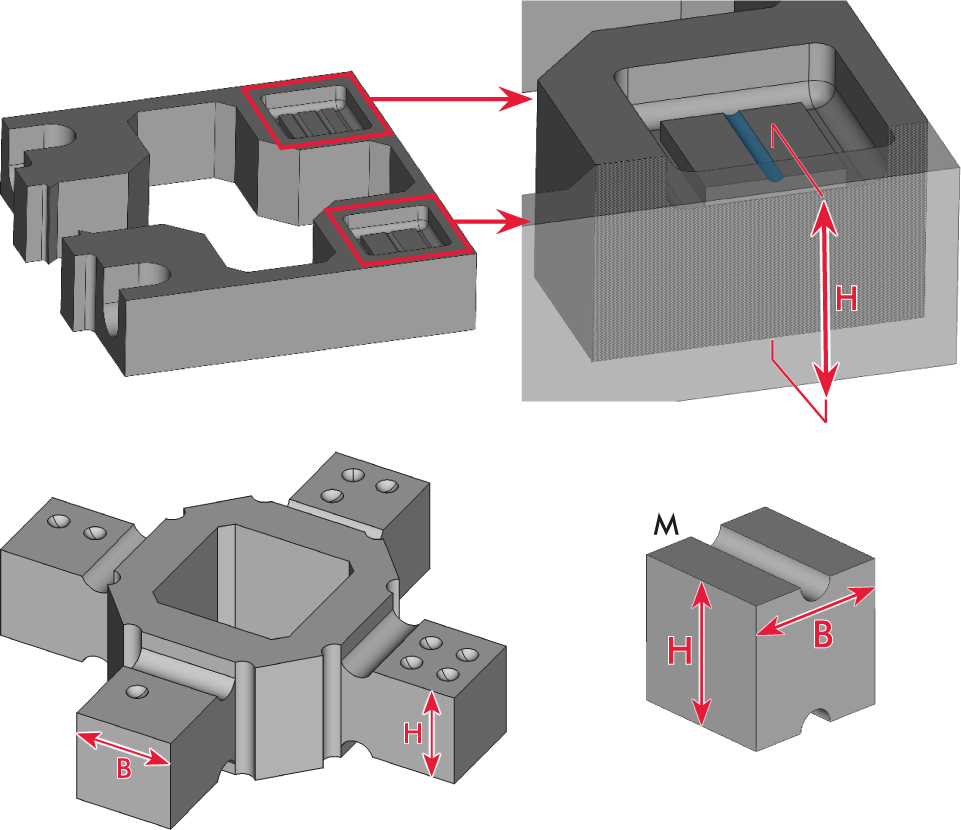

  48. Mesurez la hauteur des triangles indiqués par des barres.

    Nombre de points de mesure : 2

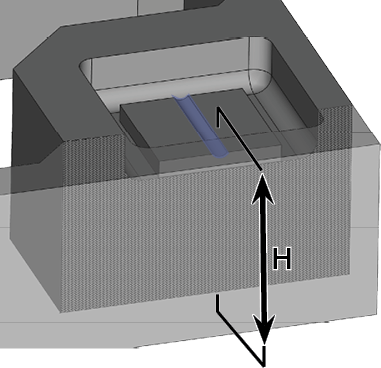

  49. Mesurez la hauteur des blocs intérieurs indiqués par des barres.

    Nombre de points de mesure : 2



    50. ATTENTION !Valeurs de mesure erronées dues à un mauvais mesurage du cube M

  50. Mesurez la largeur et la hauteur du cube M.

    • Mesurez la hauteur et la largeur comme indiqué dans l'illustration suivante.

    • Pour mesurer la largeur, placez le micromètre sur la partie supérieure du cube (marquée en vert).

  51. Comparez les valeurs de mesure avec le tableau suivant.

    (Facultatif) En plus de la vérification manuelle, utilisez le formulaire interactif spécifique à la machine.

    52. Mesurer la position Largeur Hauteur

    Cube ●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cube ●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cube ●●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cube ●●●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cube M

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Bloc | et bloc ||

    Différence

    max. 0,1 mm

    • Saisissez vos valeurs de mesure en mm dans les champs suivants :

    Cube ●

    Cube ●●

    Cube ●●●

    Cube ●●●●

    Cube M

    Bloc |

    Bloc ||



    • Sélectionnez Vérifier. Les valeurs en dehors de la tolérance sont marquées en rouge.

    • Si toutes les valeurs de mesure se situent dans la plage de tolérance, l'étalonnage n’est pas nécessaire. Sinon, vous réalisez et mesurez un échantillon d’étalonnage.

  52. Retirez l’échantillon de contrôle de la machine.

  53. Séparez les pièces.

    54.

  54. Recommandation : Inscrivez un nom et une date sur l'échantillon de contrôle.



  55. Pour obtenir des résultats de mesure corrects, retirez tous les résidus à l'aide d'un pinceau.

    56. Exemple :

  56. Recommandation : Posez les différentes parties de la pièce sur une surface plane afin de pouvoir utiliser les deux mains pour manipuler le micromètre.

  57. Mesurez l'échantillon de contrôle.

    • Mesurez chaque point 2 fois.

    • Notez toutes les valeurs de mesure.

    58.

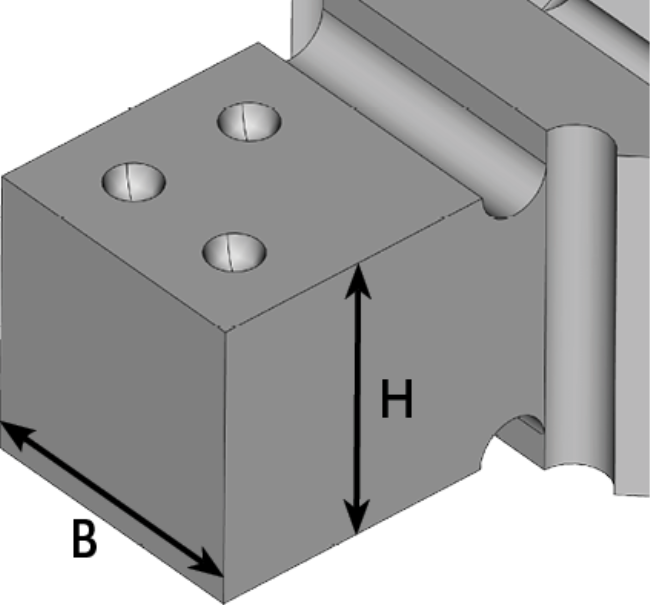

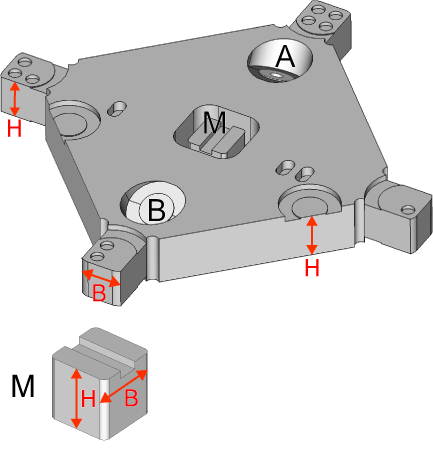

  58. Mesurez la largeur et la hauteur des points de mesure entourés d'un cercle.

    Nombre de points de mesure : 4



  59. Mesurez la hauteur des triangles indiqués par des barres.

    Nombre de points de mesure : 2



    60. ATTENTION !Valeurs de mesure erronées dues à un mauvais mesurage du cube M

  60. Mesurez la largeur et la hauteur du cube M.

    • Mesurez la hauteur et la largeur comme indiqué dans l'illustration suivante.

    • Pour mesurer la largeur, placez le micromètre sur la partie supérieure du cube (marquée en vert).

  61. Comparez les valeurs de mesure avec le tableau suivant.

    (Facultatif) En plus de la vérification manuelle, utilisez le formulaire interactif spécifique à la machine.

    62. Mesurer la position Largeur Hauteur

    Cube ●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cube ●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cube ●●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cube ●●●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cube M

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Triangle | et triangle ||

    –

    Différence

    max. 0,1 mm

    • Saisissez vos valeurs de mesure en mm dans les champs suivants :

    Cube ●

    Cube ●●

    Cube ●●●

    Cube ●●●●

    Cube M

    Triangle |

    Triangle ||



    • Sélectionnez Vérifier. Les valeurs en dehors de la tolérance sont marquées en rouge.

    • Si toutes les valeurs de mesure se situent dans la plage de tolérance, l'étalonnage n’est pas nécessaire. Sinon, vous réalisez et mesurez un échantillon d’étalonnage.
