Préparation et utilisation correcte du micromètre

Workflow Étalonnage de la machine.

Pour mesurer les échantillons de contrôle ou d’étalonnage, vous devez utiliser un micromètre.

    ATTENTION !Pannes de machines et mauvais résultats de fabrication dus à des valeurs de mesure erronées

  • N’utilisez jamais d’instruments de mesure courants tels que des règles ou des calibres à coulisse pour mesurer des échantillons d’étalonnage ou de contrôle. Ces instruments sont trop imprécis pour cette tâche.

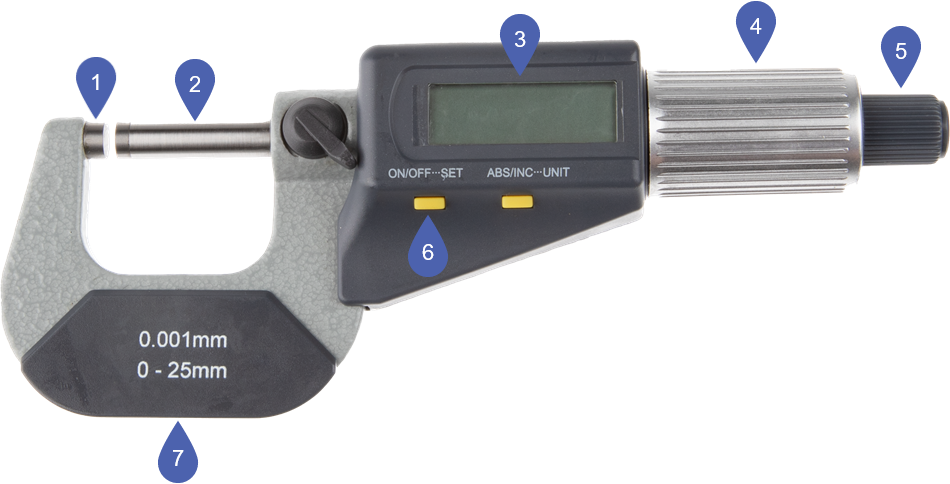

Présentation du micromètre

Exemple : Micromètre ; le modèle fourni peut différer

1

Enclume

2

Broche de mesure

3

Affichage

4

Clé à cliquet

5

Avance rapide

6

Bouton ON/OFF SET

7

Manche isolé

Comment utiliser correctement le micromètre

Si vous utilisez le micromètre de façon incorrecte, vos valeurs de mesure seront imprécises et l'étalonnage échouera. L'utilisation incorrecte du micromètre est une cause fréquente des pannes de la machine.

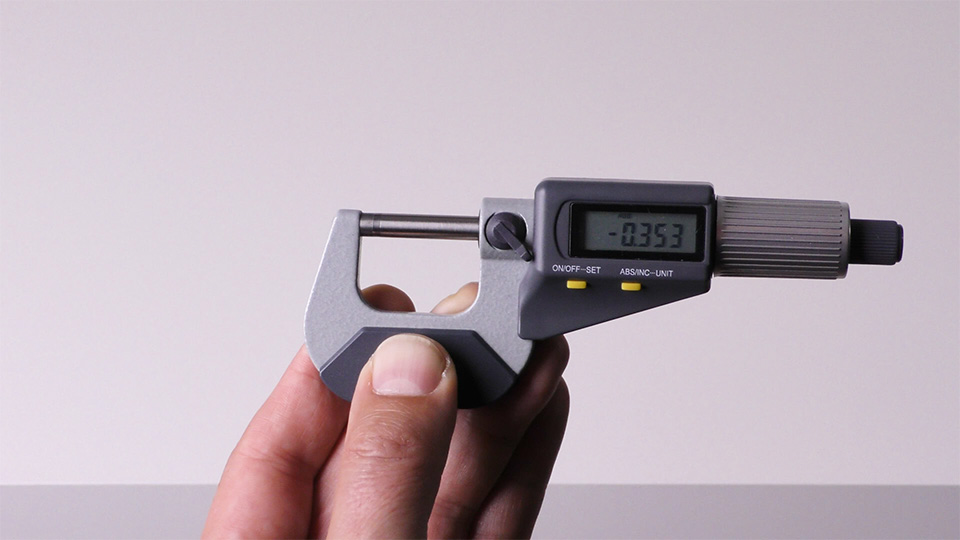

  1. Ne saisissez le micromètre que par le manche isolé. Cela empêche la chaleur corporelle de se transmettre aux instruments de mesure, ce qui fausserait les résultats.



  2. Allumez le micromètre à l'aide du bouton ON/OFF SET.

  3. Écartez la broche de mesure au maximum de l'enclume : Tournez la molette d'avance rapide vers vous.

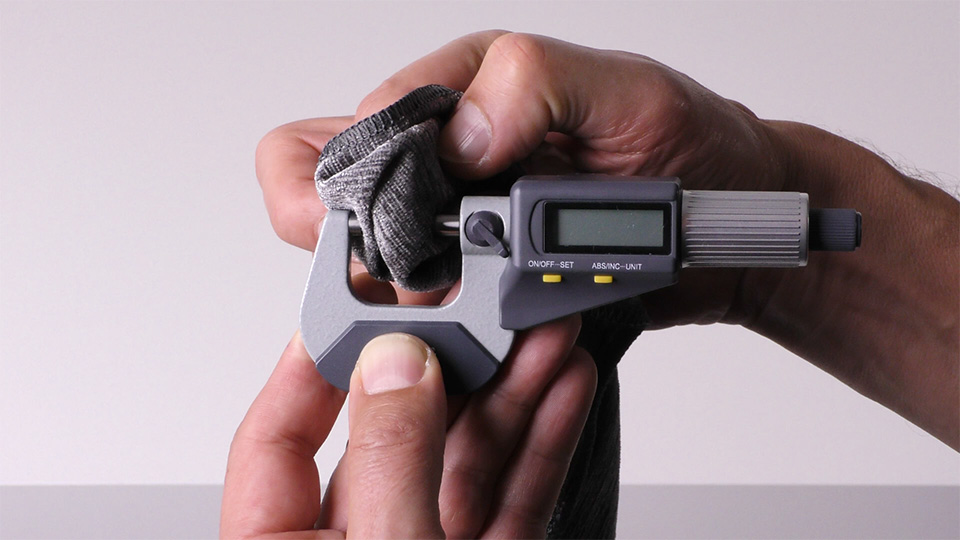

  4. Nettoyez la broche de mesure et l'enclume à l'aide d'un chiffon sec et non pelucheux.



  5. Définissez le point zéro Déplacez la broche de mesure contre l’enclume :

    1. Tournez la molette d'avance rapide dans le sens opposé à vous jusqu'à ce que l’écart entre la broche de mesure et l'enclume soit de 2 mm.

    2. Tournez la clé à cliquet dans le sens opposé à vous jusqu'à ce que la broche de mesure et l'enclume se touchent.

    • Vous pouvez entendre le cliquetis sur mécanisme de couple. Si vous continuez à tourner la clé à cliquet, la valeur d'écart affichée ne change pas.

  6. Appuyez sur le bouton ON/OFF SET du micromètre et maintenez-le enfoncé pendant 3 secondes.

    • Le point d’origine est réglé, ce qui est indiqué par le chiffre 0.000 sur l’affichage.

  7. Tournez la molette d'avance rapide vers vous jusqu'à ce que vous puissiez placer l'objet à mesurer entre la broche de mesure et l'enclume.

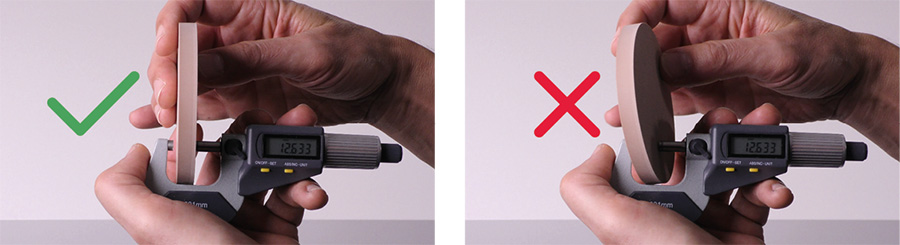

  8. Positionnez l'objet entre la broche de mesure et l'enclume.

    Veillez à ne pas incliner l'objet.

    9.

  9. Déplacez avec précaution la broche de mesure vers l'objet :

    1. Si la broche de mesure est éloignée de plus de 2 mm de l'objet, utilisez la molette d’avance rapide.

      2. ATTENTION !Résultats de mesure erronés dus à une mauvaise utilisation de l’avance rapide

    2. Si vous rapprochez la broche de mesure de l'objet à l'aide de l’avance rapide, l'objet sera comprimé et le résultat de la mesure sera faussé. Utilisez la clé à cliquet pour rapprocher la broche de mesure de l'objet.

    • Vous pouvez entendre le cliquetis sur mécanisme de couple. Si vous continuez à tourner la clé à cliquet, la valeur d'écart affichée ne change pas.
