Fraisage des échantillons d’étalonnage et vérification des valeurs

Workflow Étalonnage de la machine.

Conditions préalables

Comment fraiser un échantillon d’étalonnage

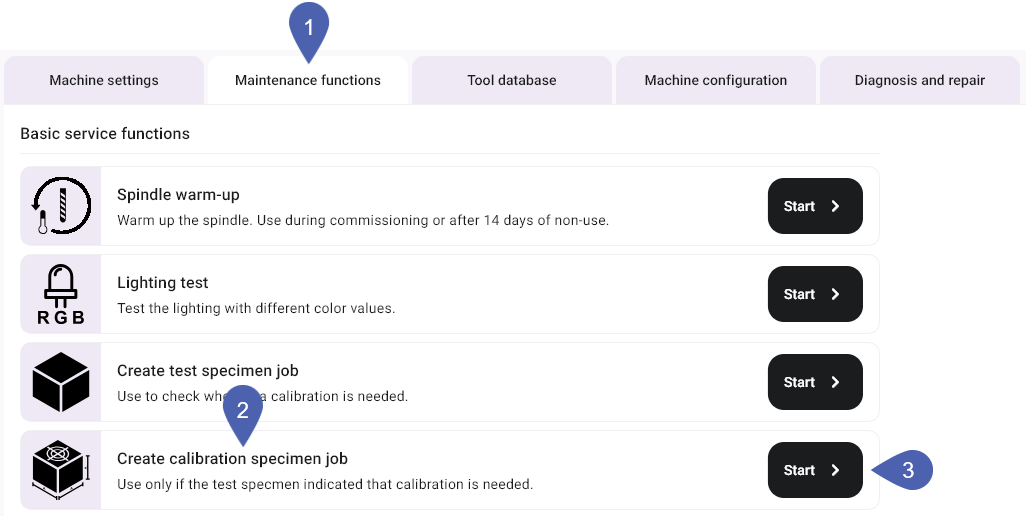

  1. Ouvrez la gestion des machines en cliquant sur le symbole suivant dans la barre de symboles principale :

  2. Sélectionnez l'onglet Fonctionnalités d’entretien.

  3. Dans la fonction Créer une tâche d’échantillon d’étalonnage, cliquez sur le bouton Démarrer.



  4. dentalcnc ajoute la tâche à la file d'attente.

  5. Ouvrez la vue de fabrication en cliquant sur le symbole suivant dans la barre de symboles principale :

  6. Réalisez la tâche comme n’importe quelle autre.

    • La fenêtre permettant de saisir les valeurs de mesure s'ouvre.

  7. Retirez l’échantillon d’étalonnage de la machine.

    • E3
    • E4
    • E5
    • K5, K5+, S5, S5m
    • N4+
    • R5

  8. Retirez l’échantillon d’étalonnage de la machine.

  9. Recommandation : Inscrivez un nom et une date sur l’échantillon d’étalonnage.



  10. Pour obtenir des résultats de mesure corrects, retirez tous les résidus à l'aide d'un pinceau.

    11. Exemple :

  11. Recommandation : Posez les différentes parties de la pièce sur une surface plane afin de pouvoir utiliser les deux mains pour manipuler le micromètre.

  12. Mesurez l’échantillon d’étalonnage.

    • Mesurez chaque point 2 fois.

    • Notez toutes les valeurs de mesure.

    13.

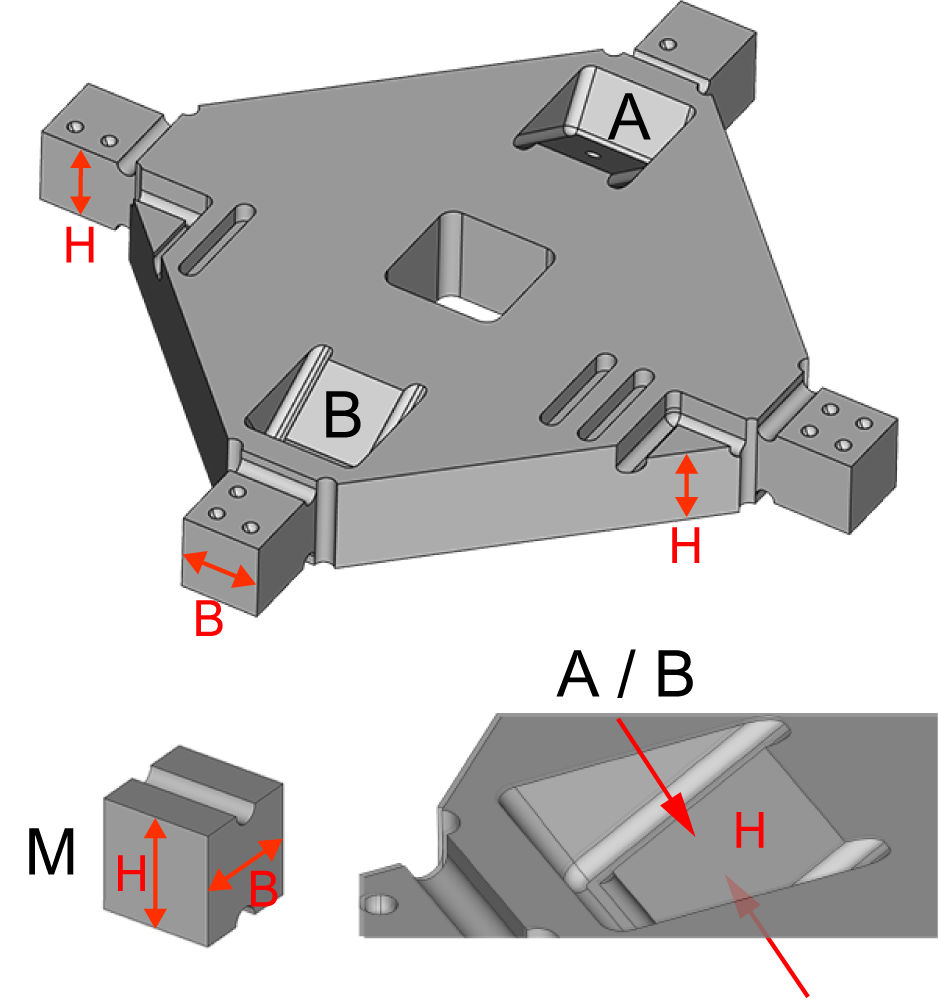

  13. Mesurez la hauteur des points de mesure qui commencent par H.

    Nombre de points de mesure : 2

  14. Mesurez la largeur des points de mesure qui commencent par B.

    Nombre de points de mesure : 4

  15. Retirez l’échantillon d’étalonnage de la machine.

  16. Recommandation : Inscrivez un nom et une date sur l’échantillon d’étalonnage.



  17. Pour obtenir des résultats de mesure corrects, retirez tous les résidus à l'aide d'un pinceau.

    18. Exemple :

  18. Recommandation : Posez les différentes parties de la pièce sur une surface plane afin de pouvoir utiliser les deux mains pour manipuler le micromètre.

  19. Mesurez l’échantillon d’étalonnage.

    • Mesurez chaque point 2 fois.

    • Notez toutes les valeurs de mesure.

    20.

  20. Retirez l’échantillon d’étalonnage de la machine.

  21. Séparez les pièces.

    22.

  22. Recommandation : Inscrivez un nom et une date sur l’échantillon d’étalonnage.



  23. Pour obtenir des résultats de mesure corrects, retirez tous les résidus à l'aide d'un pinceau.

    24. Exemple :

  24. Recommandation : Posez les différentes parties de la pièce sur une surface plane afin de pouvoir utiliser les deux mains pour manipuler le micromètre.

  25. Mesurez l’échantillon d’étalonnage.

    • Mesurez chaque point 2 fois.

    • Notez toutes les valeurs de mesure.

    26.

  26. Ignorez les surfaces inclinées (A, B), car elles ne sont nécessaires que pour l’étalonnage.

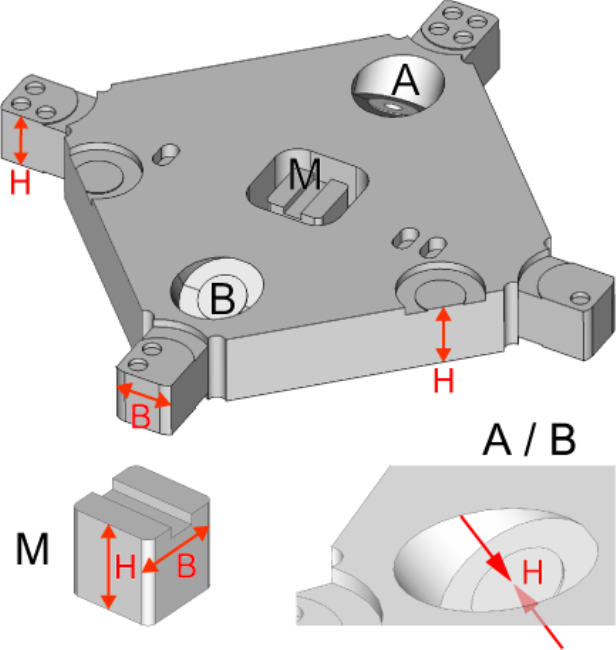

  27. Mesurez la largeur et la hauteur des points de mesure entourés d'un cercle.

    Nombre de points de mesure : 4



  28. Mesurez la hauteur des triangles indiqués par des barres.

    Nombre de points de mesure : 2



    29. ATTENTION !Valeurs de mesure erronées dues à un mauvais mesurage du cube M

  29. Mesurez la largeur et la hauteur du cube M.

    • Mesurez la hauteur et la largeur comme indiqué dans l'illustration suivante.

    • Pour mesurer la largeur, placez le micromètre sur la partie supérieure du cube (marquée en vert).

  30. Mesurez la distance entre les surfaces inclinées opposées.

    Nombre de points de mesure : 2

    • La surface inclinée A est marquée à l’aide d’un point sur la face supérieure de l’échantillon d’étalonnage.

    • La surface inclinée B n’est pas marquée.

    Surface inclinée A

    Surface inclinée B



  31. Retirez l’échantillon d’étalonnage de la machine.

  32. Séparez les pièces.

    33.

  33. Recommandation : Inscrivez un nom et une date sur l’échantillon d’étalonnage.



  34. Pour obtenir des résultats de mesure corrects, retirez tous les résidus à l'aide d'un pinceau.

    35. Exemple :

  35. Recommandation : Posez les différentes parties de la pièce sur une surface plane afin de pouvoir utiliser les deux mains pour manipuler le micromètre.

  36. Mesurez l’échantillon d’étalonnage.

    • Mesurez chaque point 2 fois.

    • Notez toutes les valeurs de mesure.

    37.

  37. Ignorez les surfaces inclinées (A, B), car elles ne sont nécessaires que pour l’étalonnage.

  38. Mesurez la largeur et la hauteur des points de mesure entourés d'un cercle.

    Nombre de points de mesure : 4



  39. Mesurez la hauteur des triangles indiqués par des barres.

    Nombre de points de mesure : 2



    40. ATTENTION !Valeurs de mesure erronées dues à un mauvais mesurage du cube M

  40. Mesurez la largeur et la hauteur du cube M.

    • Mesurez la hauteur et la largeur comme indiqué dans l'illustration suivante.

    • Pour mesurer la largeur, placez le micromètre sur la partie supérieure du cube (marquée en vert).

  41. Mesurez la distance entre les surfaces inclinées opposées.

    Nombre de points de mesure : 2

    • La surface inclinée A est marquée à l’aide d’un point sur la face supérieure de l’échantillon d’étalonnage.

    • La surface inclinée B n’est pas marquée.

    Surface inclinée A

    Surface inclinée B



  42. Retirez l’échantillon d’étalonnage de la machine.

  43. Séparez les pièces.

    44.

  44. Recommandation : Inscrivez un nom et une date sur l’échantillon d’étalonnage.



  45. Pour obtenir des résultats de mesure corrects, retirez tous les résidus à l'aide d'un pinceau.

    46. Exemple :

  46. Recommandation : Posez les différentes parties de la pièce sur une surface plane afin de pouvoir utiliser les deux mains pour manipuler le micromètre.

  47. Mesurez l’échantillon d’étalonnage.

    • Mesurez chaque point 2 fois.

    • Notez toutes les valeurs de mesure.

    48.



  48. Ignorez les surfaces inclinées (A, B), car elles ne sont nécessaires que pour l’étalonnage.

  49. Mesurez la hauteur des triangles indiqués par des barres.

    Nombre de points de mesure : 2



  50. Mesurez la hauteur des blocs intérieurs indiqués par des barres.

    Nombre de points de mesure : 2



    51. ATTENTION !Valeurs de mesure erronées dues à un mauvais mesurage du cube M

  51. Mesurez la largeur et la hauteur du cube M.

    • Mesurez la hauteur et la largeur comme indiqué dans l'illustration suivante.

    • Pour mesurer la largeur, placez le micromètre sur la partie supérieure du cube (marquée en vert).

  52. Retirez l’échantillon d’étalonnage de la machine.

  53. Séparez les pièces.

    54.

  54. Recommandation : Inscrivez un nom et une date sur l’échantillon d’étalonnage.



  55. Pour obtenir des résultats de mesure corrects, retirez tous les résidus à l'aide d'un pinceau.

    56. Exemple :

  56. Recommandation : Posez les différentes parties de la pièce sur une surface plane afin de pouvoir utiliser les deux mains pour manipuler le micromètre.

  57. Mesurez l’échantillon d’étalonnage.

    • Mesurez chaque point 2 fois.

    • Notez toutes les valeurs de mesure.

    58.

  58. Mesurez la largeur et la hauteur des points de mesure entourés d'un cercle.

    Nombre de points de mesure : 4



  59. Mesurez la hauteur des triangles indiqués par des barres.

    Nombre de points de mesure : 2



    60. ATTENTION !Valeurs de mesure erronées dues à un mauvais mesurage du cube M

  60. Mesurez la largeur et la hauteur du cube M.

    • Mesurez la hauteur et la largeur comme indiqué dans l'illustration suivante.

    • Pour mesurer la largeur, placez le micromètre sur la partie supérieure du cube (marquée en vert).

    61. ATTENTION !Étalonnage incorrect dû à la saisie de valeurs de mesure d’un échantillon de contrôle

  61. Saisissez les valeurs de mesure de l’échantillon d’étalonnage dans dentalcnc.

    • Utilisez le graphique affiché pour déterminer les champs de saisie appropriés pour les champs de mesure.

    • Vérifiez chaque saisie avant d'enregistrer.

  62. Sélectionnez OK.

    • dentalcnc effectue le nouvel étalonnage à partir des valeurs saisies et les applique immédiatement.

  63. Vérifiez que l'étalonnage est correct en réalisant et en mesurant un échantillon de contrôle.
