S'applique à : E5, dentalcnc 9

Remplacer l'unité de broche

Recommandation : Si vous souhaitez remplacer à la fois la broche et le soufflet, nous vous recommandons de suivre l’ordre suivant :

  1. Détachez le soufflet de l'unité de broche.

  2. Démontez l'unité de broche.

  3. Démontez le soufflet.

  4. Installez le soufflet de rechange et fixez-en le cadre.

  5. Installez l'unité de broche de remplacement.

  6. Fixez le soufflet de rechange dans la chambre de travail.

    7. Description des étapes 1, 3, 4, 6 : Remplacer le soufflet

    Description des étapes 2 et 5 : Cet article d'aide

Regardez la vidéo

Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

Lors du remplacement de la broche, vous remplacez l'ensemble de l'unité de la broche, qui se compose des éléments suivants :

  • Broche avec pince de serrage

  • Unité de desserrage de la pince de serrage, câble inclus

L'unité de broche se trouve derrière le couvercle de service supérieur et le couvercle de sécurité :

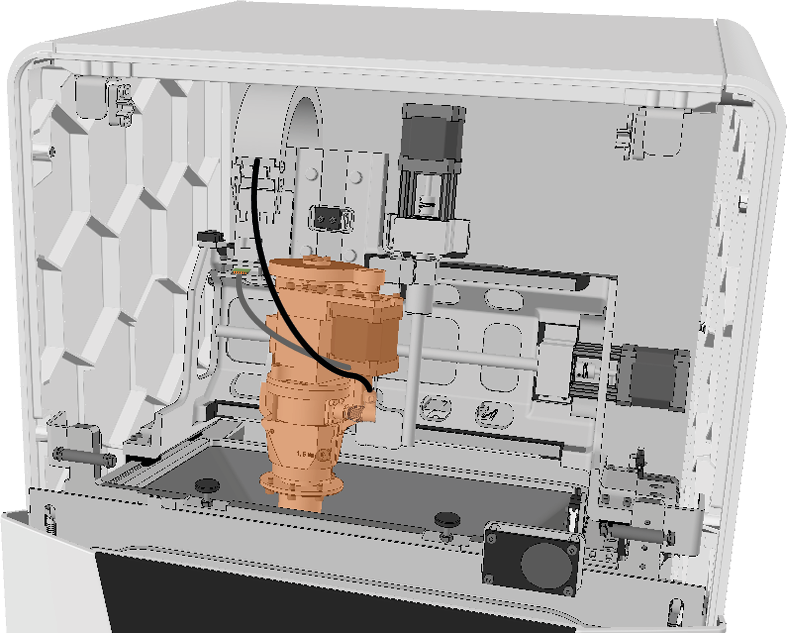

Unité de broche à l'intérieur de la machine (marquée en orange)

Certaines étapes dépendent du soufflet installé. Il en existe 2 versions, que vous pouvez distinguer visuellement :

  • Version A :



  • Version B :



  1. Ayez à portée de main :

    • 1 x Broche de rechange SFE 300E

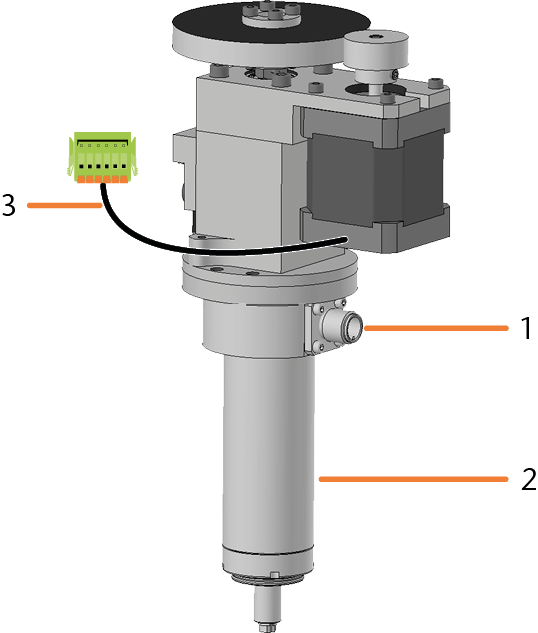

      1. Connexion pour le câble de la broche

      2. Broche avec pince de serrage

      3. Câble de l'unité de desserrage de la pince de serrage avec connecteur

    • 1 x Tournevis dynamométrique 1,5 Nm avec embout TX20



  2. Lancez dentalcnc.

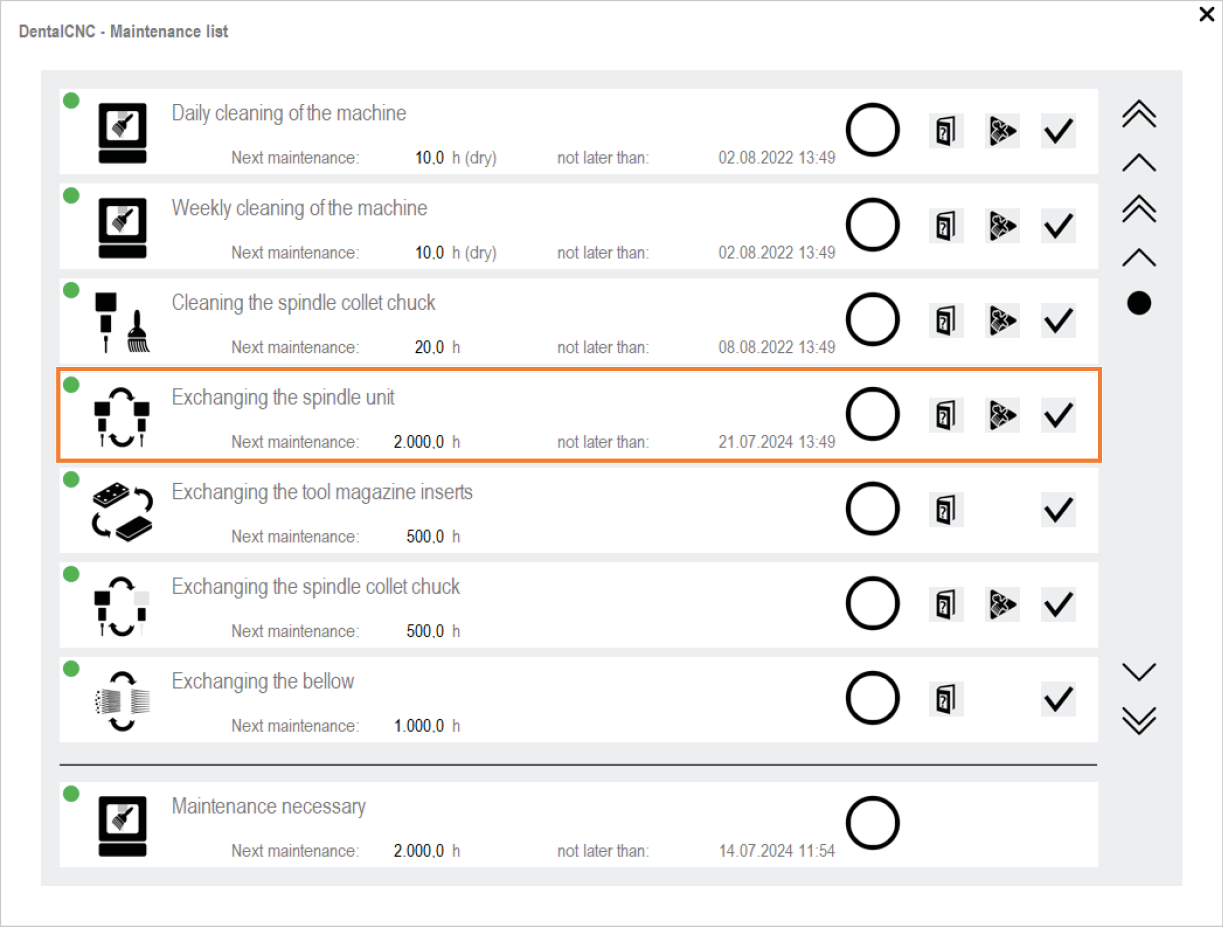

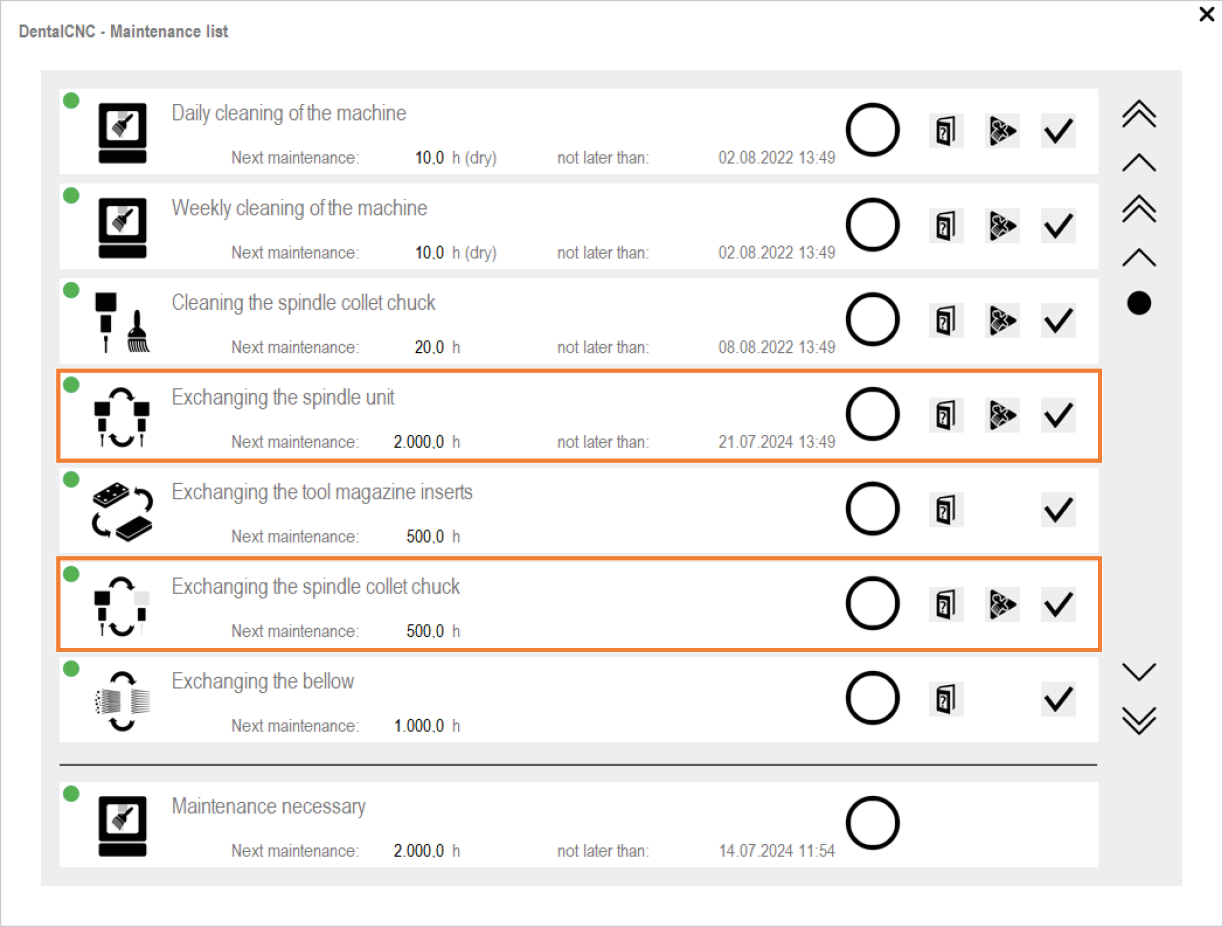

  3. Ouvrez l'assistant d’entretien en cliquant sur le symbole suivant dans la barre de symboles principale:

  4. Dans la tâche Remplacer la broche, cliquez sur le bouton Démarrer.

    • La broche se déplace jusqu'à la position de remplacement de la broche.

  5. Ouvrez la porte de la chambre de travail.

  6. Si la version A du soufflet est installée :

    1. Desserrez les 6 vis de la fixation du soufflet à l’aide du tournevis dynamométrique.



    2. Ôtez la fixation du soufflet en la tirant vers le bas. En cas de remplacement par la version B du soufflet, vous n’avez plus besoin de la fixation du soufflet.



  7. Dévissez les 3 vis qui fixent le soufflet sur l’unité de broche à l’aide du tournevis à angle TX10.

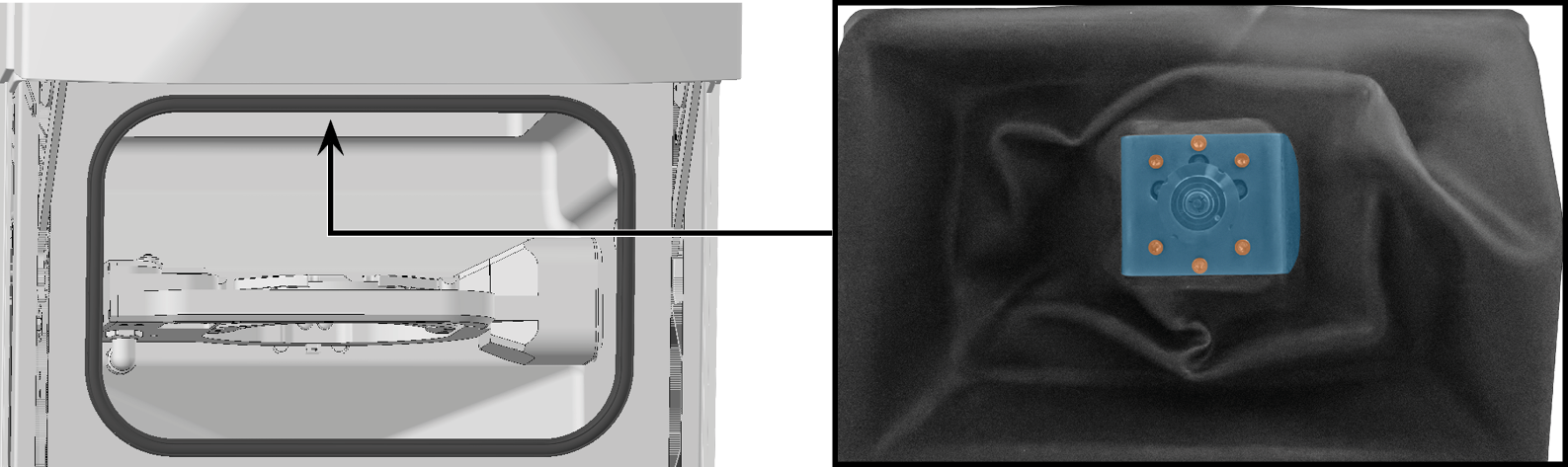

  8. Tirez le soufflet aussi loin que possible vers le bas au-dessus de la broche.



  9. Fermez la porte de la chambre de travail.

  10. Éteignez la machine via l’interrupteur principal.



  11. Retirez la couverture de service supérieure :

    1. Saisissez la couverture par les creux situés sur les côtés gauche et droit.

    2. Soulevez la couverture et sortez-la des supports.





  12. Dévissez les 4 vis qui fixent le couvercle de sécurité à l'aide d'un tournevis dynamométrique 1,5 Nm.

  13. Retirez le couvercle de sécurité.

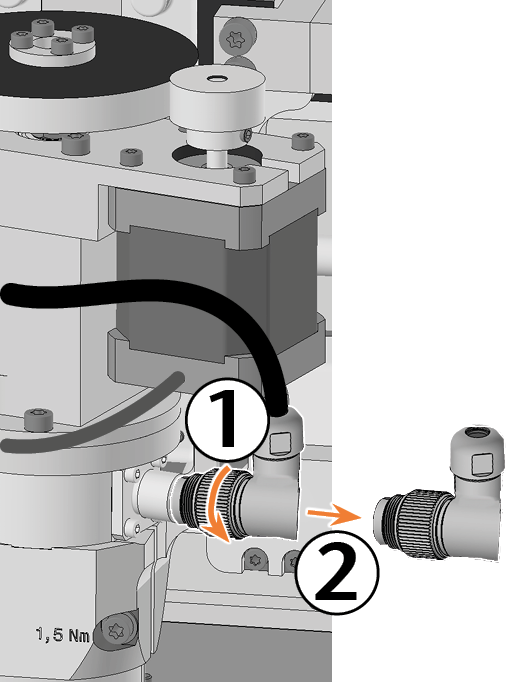

  14. Desserrez le câble de la broche en tournant l’écrou moleté vers vous.

  15. Débranchez le câble de la broche du connecteur.

  16. 2 câbles, reliés par 1 fiche commune, partent de l’unité de desserrage de la pince de serrage.

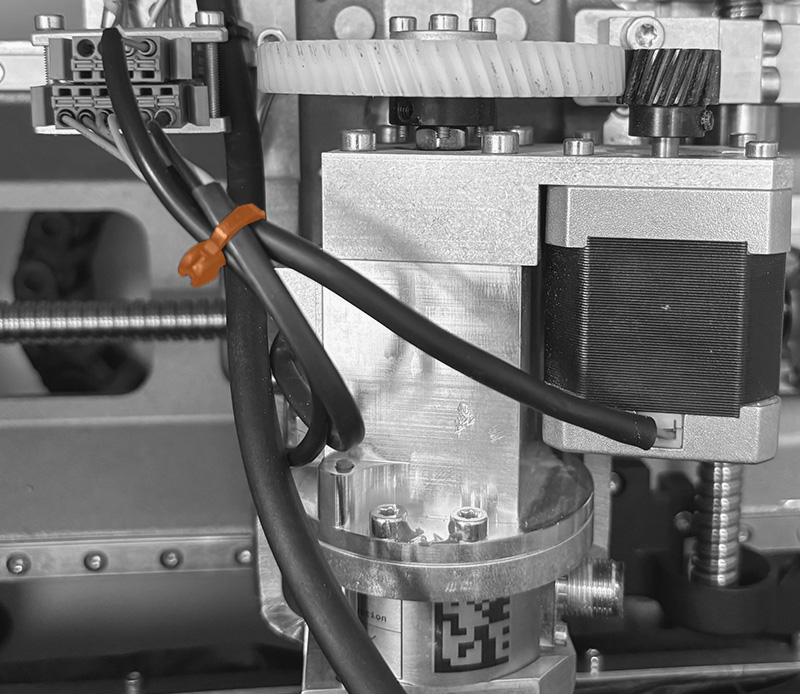

    Coupez le serre-câble qui relie les 2 câbles de l’unité de desserrage de la pince de serrage au câble de la sonde de température.

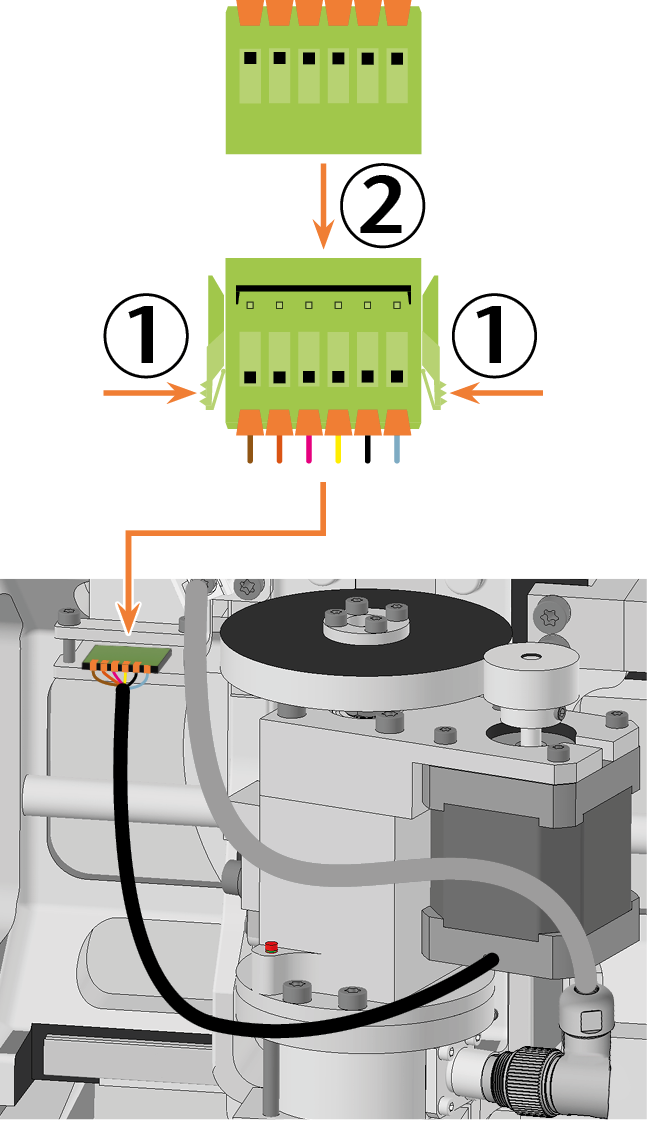

  17. Débranchez le câble de l’unité de desserrage de la pince de serrage :

    Poussez les deux pinces de fixation de la fiche vers le centre et retirez la fiche de la prise.

    18.

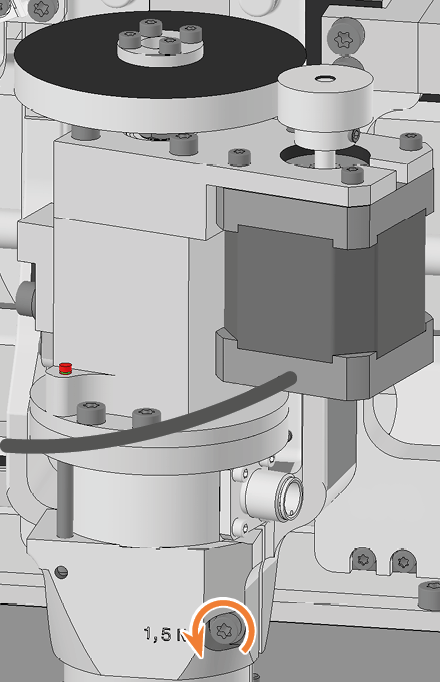

  18. Desserrez la vis de fixation à l'aide du tournevis dynamométrique. Ne dévissez pas complètement la vis.

  19. Tirez la broche vers le haut pour la sortir de son logement.

    20.

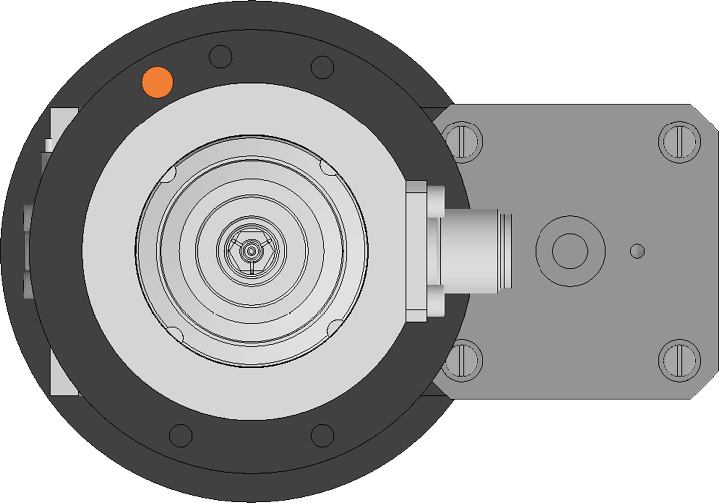

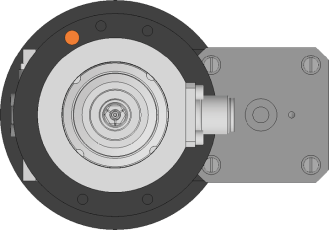

  20. Prenez la broche de rechange et repérez l'ouverture de la goupille de positionnement (marquée en orange) sur la face inférieure.

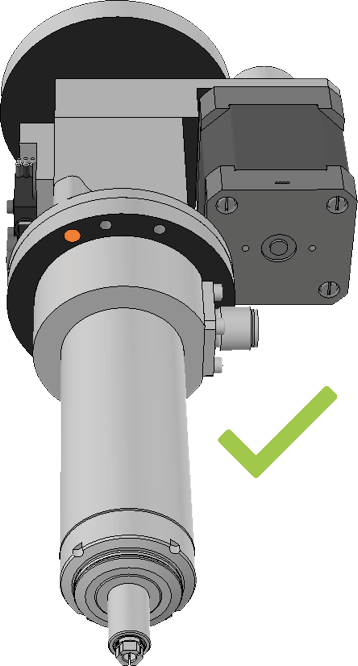

  21. Tournez la broche de manière à ce que l'ouverture de la goupille de positionnement (marquée en orange) se trouve à l'avant gauche.

    22.

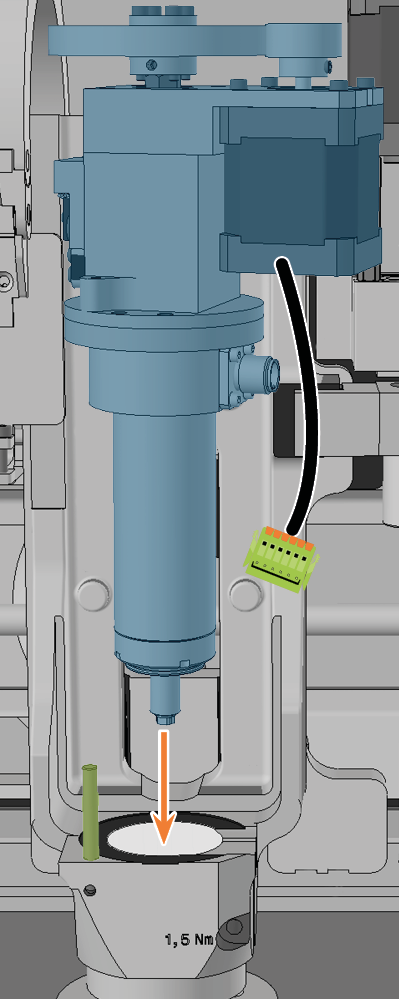

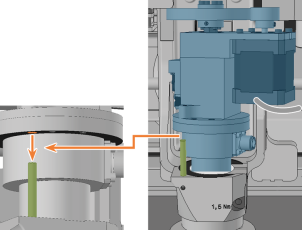

  22. Introduisez la broche de rechange par le haut dans le logement de broche :

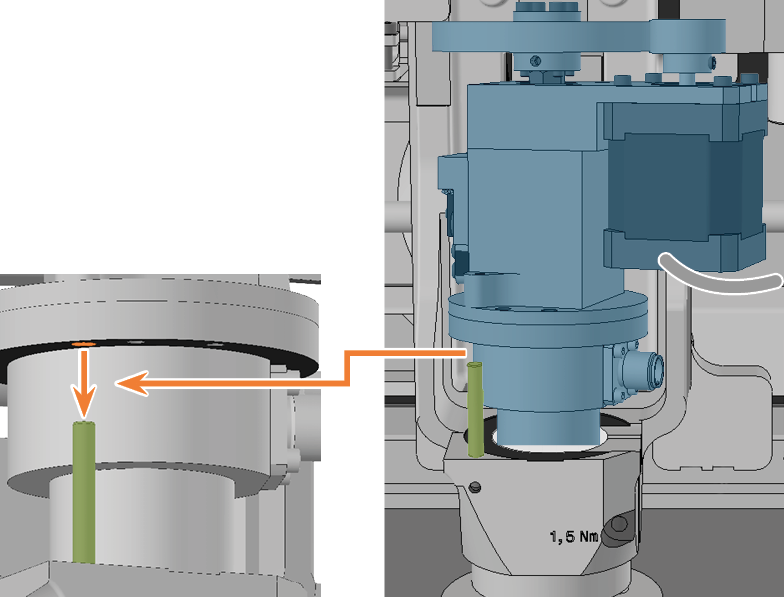

    1. Insérez la goupille de positionnement du support de la broche (marqué en vert) situé dans l’ouverture de la goupille de positionnement (marquée en orange) dans la broche.

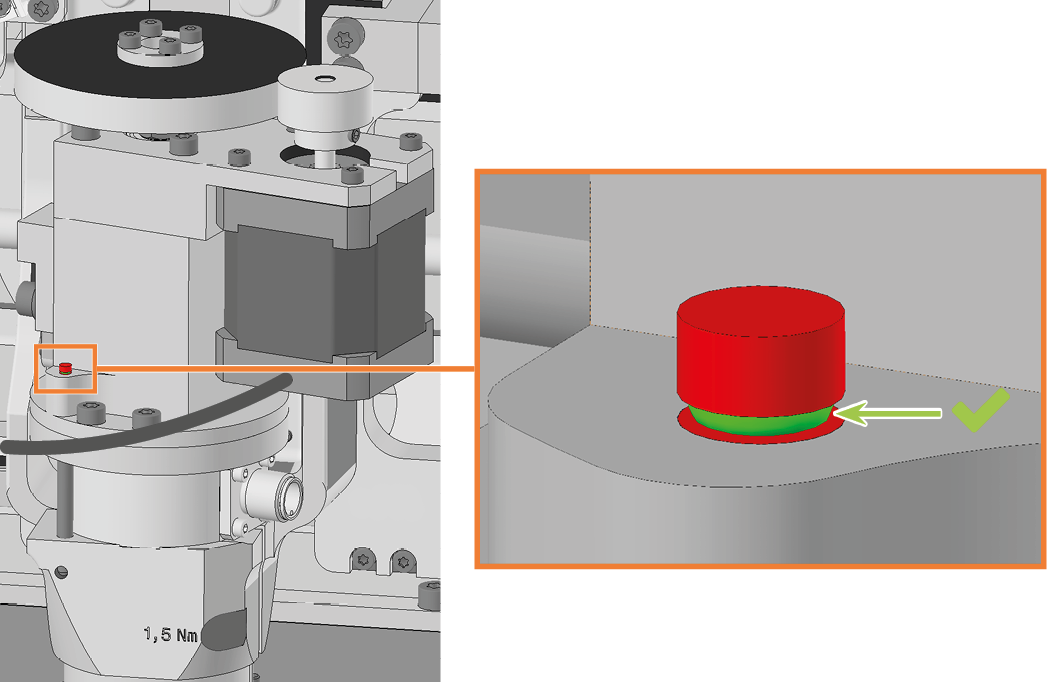

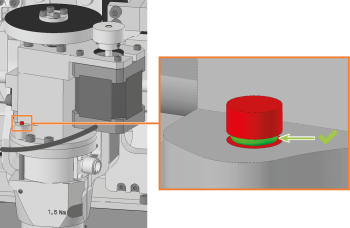

    2. Poussez doucement la broche vers le bas en faisant attention à l'indicateur de hauteur de la broche.

    • Dès que vous avez suffisamment poussé la broche vers le bas, vous voyez l'anneau vert sur l'indicateur de hauteur de la broche.







  23. Vissez la vis de fixation de la broche avec le tournevis dynamométrique.

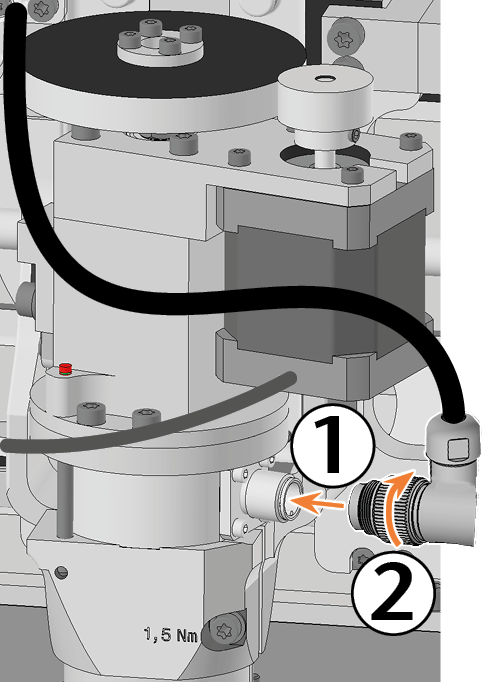

  24. Branchez le câble de la broche dans le connecteur de broche.

  25. Vissez le câble de la broche en tournant l’écrou moleté dans le sens opposé à vous.

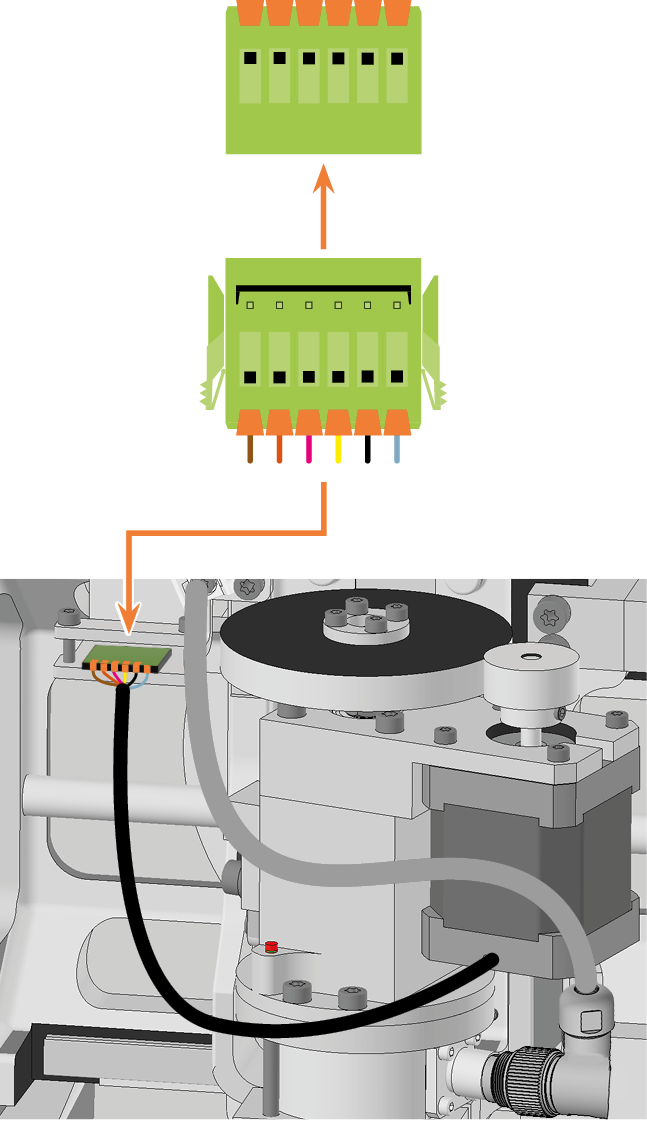

  26. Raccordez le câble de l'unité de desserrage de la pince de serrage à la machine.

    27.





  27. Assemblez les 2 câbles de l’unité de desserrage de la pince de serrage et le câble de la sonde de température à l’aide d’un serre-câble.



  28. Positionnez le couvercle de sécurité de sorte que les 4 trous de vis se trouvent au-dessus de ceux du boîtier de la machine.

  29. Vissez le couvercle de sécurité sur le boîtier de la machine à l'aide du tournevis dynamométrique de 1,5 Nm.

    30.





  30. Installez la couverture de service supérieure :

    1. Insérez les boulons (marqué en orange) de la couverture de service dans les supports (marqués en vert) du couvercle de sécurité.

    2. Faites basculez la couverture de service vers la machine jusqu'à ce qu'elle soit bien fixée.







  31. Allumez la machine via l’interrupteur principal.

  32. Ouvrez la porte de la chambre de travail.

  33. Tirez l’ouverture du soufflet vers le haut au-dessus de la broche jusqu’à la butée et maintenez le soufflet dans cette position.

    Les trous pour les vis permettant de fixer le soufflet doivent se trouver sur ceux de l’unité de la broche.





  34. À l’aide du tournevis à angle TX10, utilisez 3 vis pour visser le soufflet dans les trous de vis avant :

    1. Placez la première vis avec précaution et vérifiez que vous pouvez la visser. Dans le cas contraire, corrigez la position du soufflet.

    2. Vissez d’abord toutes les vis sans les serrer. Vous pouvez ainsi corriger la position du soufflet.

    3. Lorsque toutes les vis sont correctement vissées, serrez-les.

    35. Broche présentée dans une position plus élevée pour des raisons de clarté



  35. Variante A du soufflet :

    1. Orientez la fixation du soufflet comme indiqué sur la figure suivante.

    2. Faites glisser la fixation du soufflet sur la broche vers le haut jusqu’au soufflet.

      Les trous pour les 6 vis de la fixation du soufflet doivent se trouver sur ceux du soufflet.

      3.

    3. À l’aide du tournevis dynamométrique, utilisez 6 vis pour visser la fixation du soufflet :

      Placez la première vis avec précaution et vérifiez que vous pouvez la visser. Dans le cas contraire, corrigez la position de la fixation du soufflet.

    4. Vissez d’abord toutes les vis sans les serrer. Vous pouvez ainsi corriger la position de la fixation du soufflet.

    5. Lorsque toutes les vis sont correctement vissées, serrez-les.

      6.

  36. Ouvrez l'assistant d’entretien en cliquant sur le symbole suivant dans la barre de symboles principale:

  37. Validez les tâches Remplacer la broche et Remplacer la pince de serrage de la broche en cliquant sur le bouton Marquer comme terminé.

  38. Fraisez une pièce de contrôle et étalonnez la machine si nécessaire.

    Paramétrage de la machine avec des échantillons d’étalonnage

  39. Contactez le service clientèle et faites réinitialiser les heures de fonctionnement de la broche.

    Cette réinitialisation peut être importante pour déterminer les droits à la garantie.
