Preparar y utilizar correctamente el micrómetro

Flujo de trabajo Calibrar la máquina.

Para medir el espécimen de calibrado o de ensayo, tiene que utilizar un micrómetro.

    ¡ATENCIÓN! Averías de la máquina y malos resultados del mecanizado debido a valores medidos erróneos

  • Nunca utilice instrumentos de medición comunes como reglas o calibradores para medir especímenes de calibrado o especímenes de ensayo. Estos instrumentos son demasiado imprecisos para esta tarea.

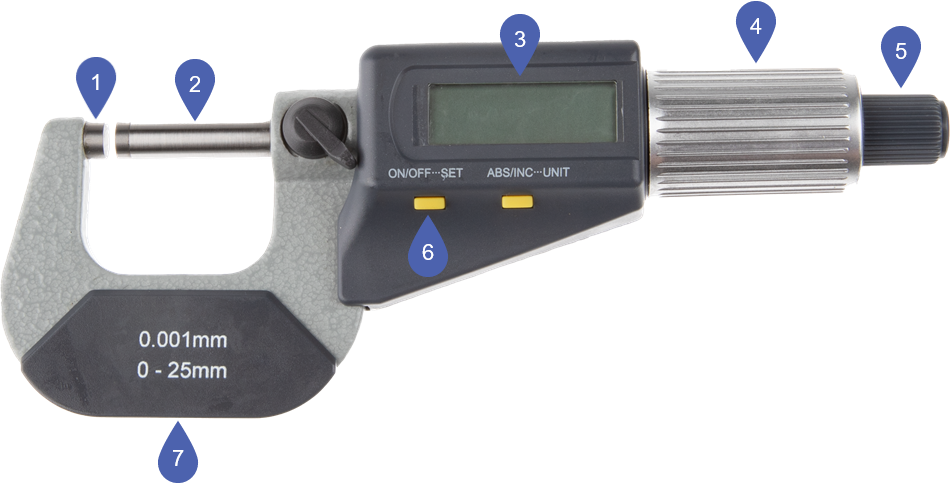

Vista general del micrómetro

Ejemplo: Micrómetro; el modelo suministrado puede variar.

1

Yunque

2

Husillo de medición

3

Pantalla

4

Carraca

5

Accionamiento rápido

6

Botón ON/OFF SET

7

Mango aislado

Cómo utilizar correctamente el micrómetro

Si utiliza de forma incorrecta el micrómetro, sus valores medidos serán imprecisos y el calibrado fallará. El uso incorrecto del micrómetro es una causa frecuente de averías de la máquina.

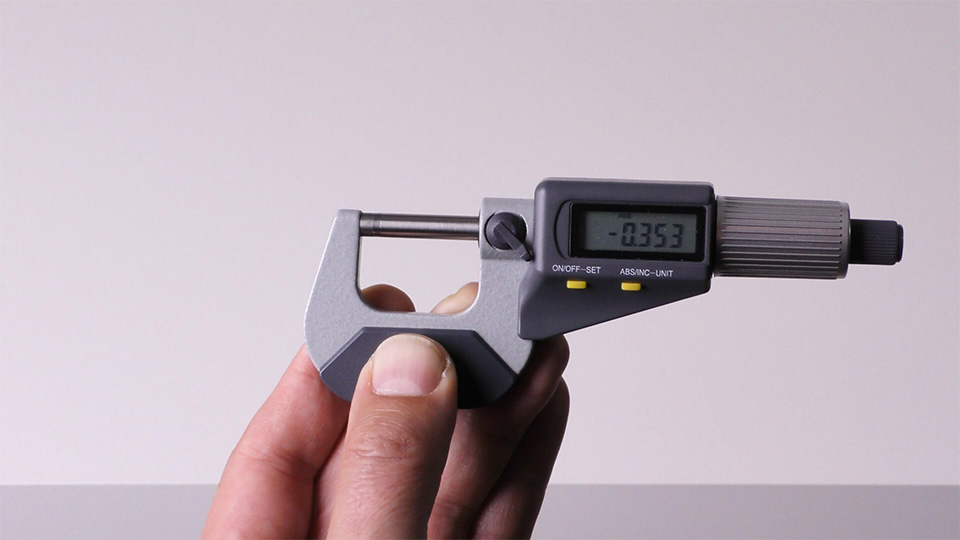

  1. Sujete el micrómetro únicamente por el mango aislado. Esto evita que el calor corporal se transmita a los instrumentos de medición, lo que daría lugar a resultados erróneos.



  2. Encienda el micrómetro con el botón ON/OFF SET.

  3. Aleje el husillo de medición lo máximo posible del yunque: gire el accionamiento rápido hacia usted.

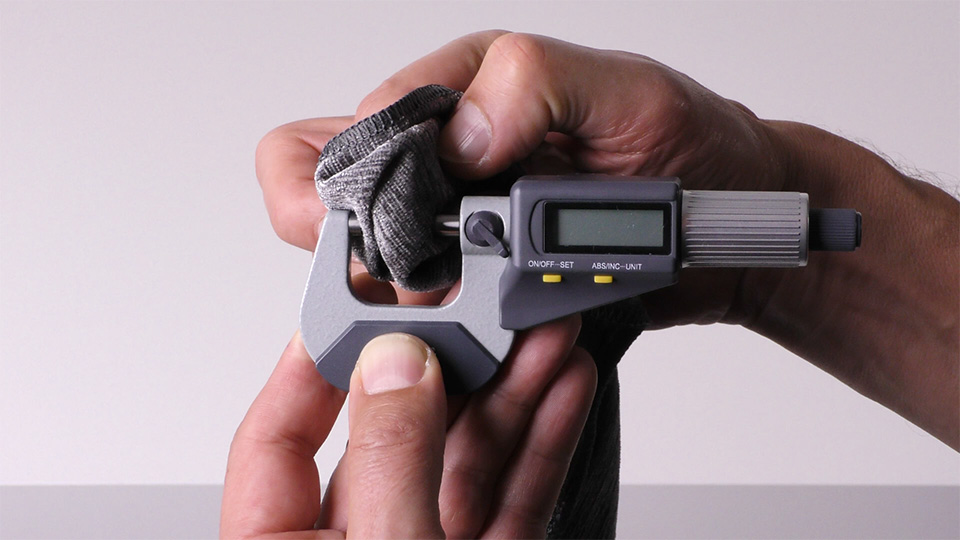

  4. Limpie el husillo de medición y el yunque con un paño seco que no suelte pelusa.



  5. Establezca el punto cero Mueva el husillo de medición hacia el yunque.

    1. Gire el accionamiento rápido en sentido contrario a usted hasta que el husillo de medición y el yunque estén a 2 mm de distancia entre sí.

    2. Gire la carraca en sentido contrario a usted hasta que el husillo de medición y el yunque entren en contacto.

    • Debe oír el clic del mecanismo de par. Si sigue girando la carraca, el valor de la distancia que se muestra en la pantalla no cambia.

  6. Presione el botón ON/OFF SET del micrómetro y manténgalo presionado durante 3 segundos.

    • El punto cero está ajustado, lo que se indica mediante el número 0.000 en la pantalla.

  7. Gire el accionamiento rápido hacia usted hasta que pueda colocar el objeto de medición entre el husillo de medición y el yunque.

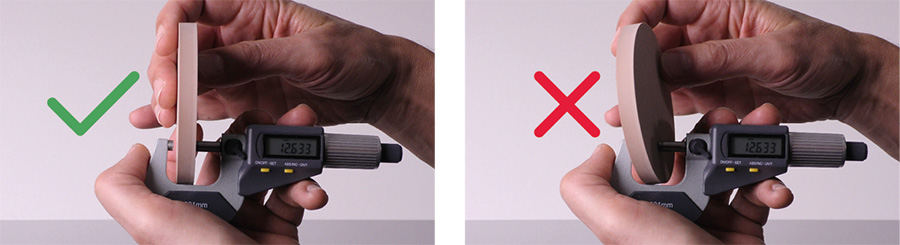

  8. Posicione el objeto entre el husillo de medición y el yunque.

    Asegúrese de no inclinar el objeto.

    9.

  9. Mueva el husillo de medición hacia el objeto:

    1. Siempre que el husillo de medición esté a más de 2 mm del objeto, utilice el accionamiento rápido.

      2. ¡ATENCIÓN! Resultados de medición erróneos debido a un uso incorrecto del accionamiento rápido

    2. Si el husillo de medición se desplaza hacia el objeto utilizando el accionamiento rápido, el objeto se comprime y el resultado de la medición se ve alterado. Utilice la carraca para acercar el husillo de medición al objeto.

    • Debe oír el clic del mecanismo de par. Si sigue girando la carraca, el valor de la distancia que se muestra en la pantalla no cambia.
