Fresar especímenes de ensayo y comprobar valores

Flujo de trabajo Calibrar la máquina.

Requisitos

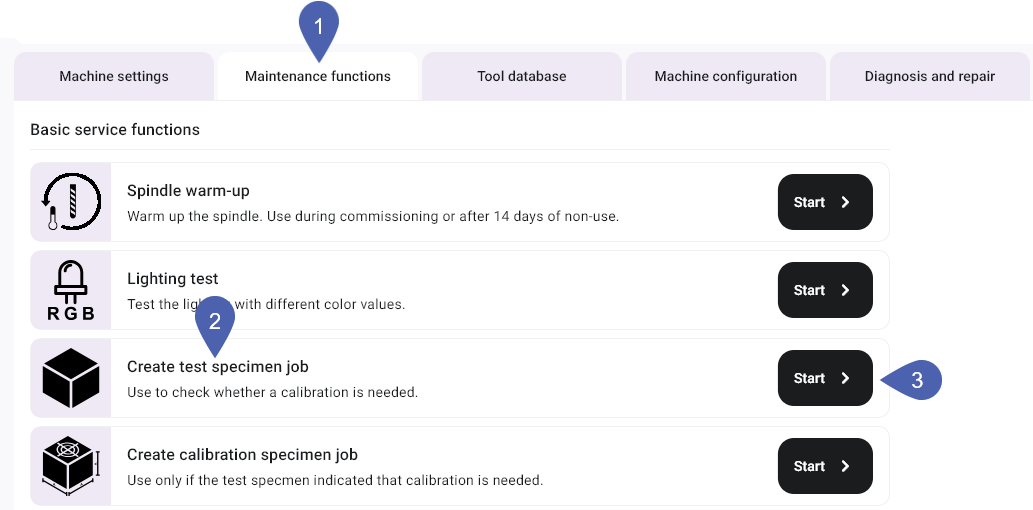

  1. Abra la gestión de la máquina con el siguiente símbolo de la barra de herramientas principal:

  2. Seleccione la pestaña Funciones de servicio técnico.

  3. En la función Crear tarea de especímenes de ensayo, pulse el botón Inicio.



  4. dentalcnc añade la tarea a la cola.

  5. Abra la vista de mecanizado con el siguiente símbolo de la barra de herramientas principal:

  6. Mecanice la tarea como cualquier otra tarea.

  7. Retire el espécimen de ensayo de la máquina.

    • E3

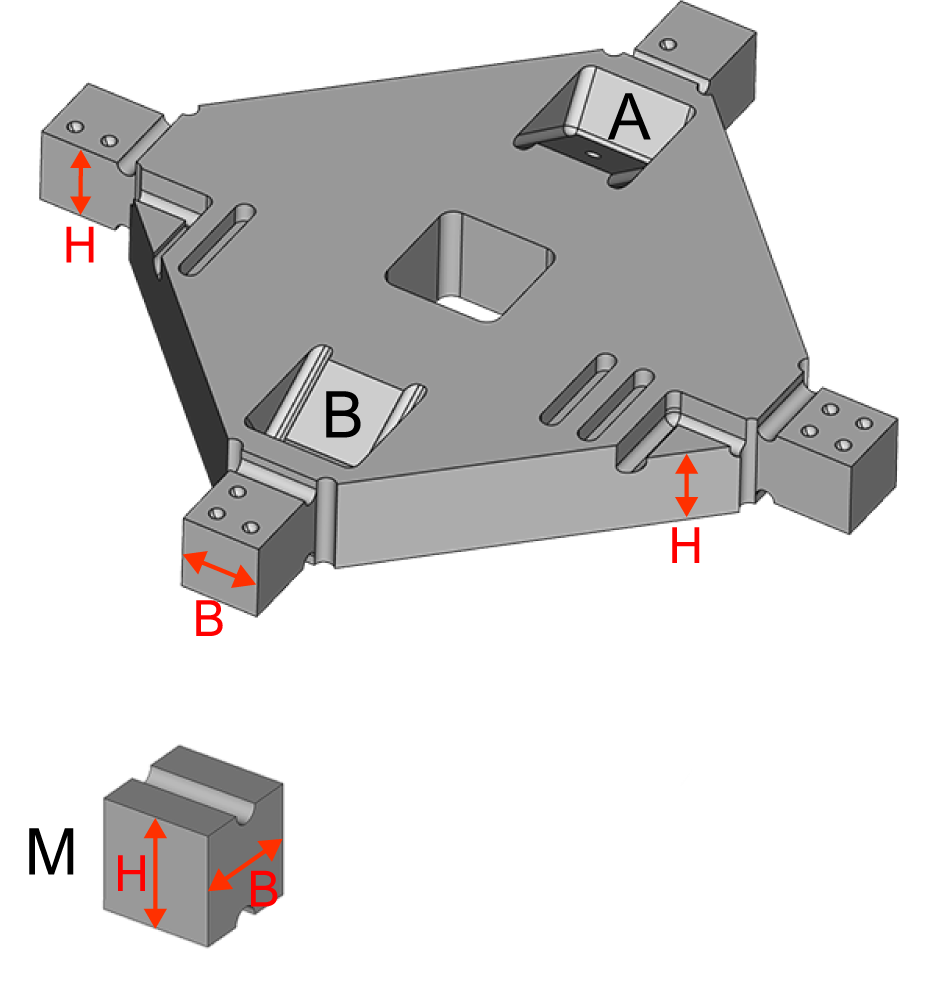

    • E4
    • E5
    • K5, K5+, S5, S5m
    • N4+
    • R5

  8. Retire el espécimen de ensayo de la máquina.

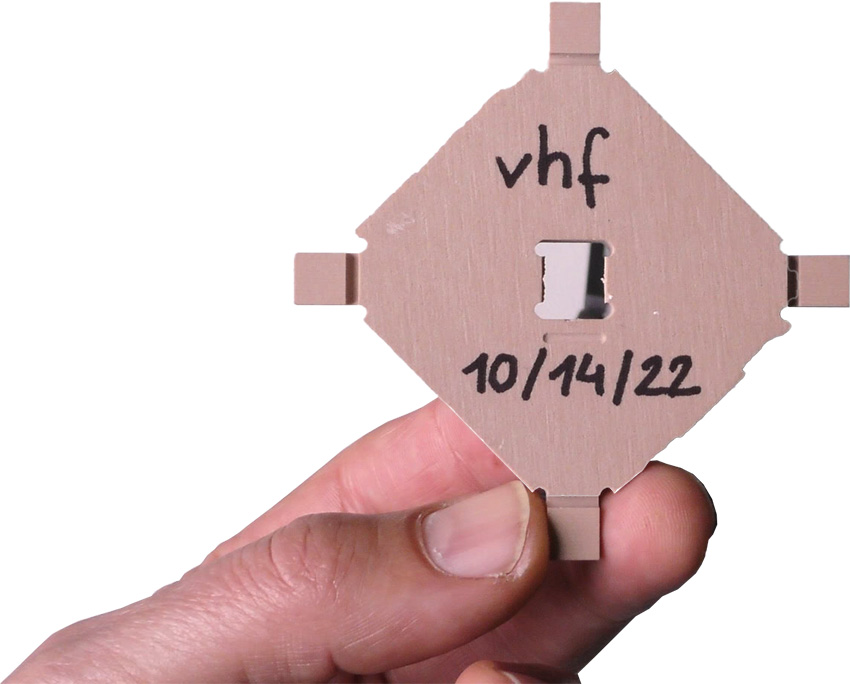

  9. Recomendación: escriba un nombre y una fecha en el espécimen de ensayo.



  10. Para obtener resultados de medición correctos, retire todos los restos de mecanizado con un pincel.

    11. Ejemplo:

  11. Recomendación: sitúe las piezas individuales en una superficie plana, de modo que pueda manejar el micrómetro con ambas manos.

  12. Mida el espécimen de ensayo.

    • Mida cada punto 2 veces.

    • Anote todos los valores medidos.

    13.

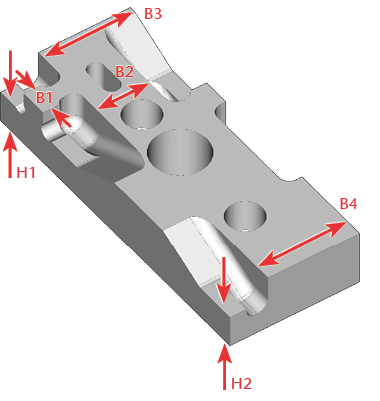

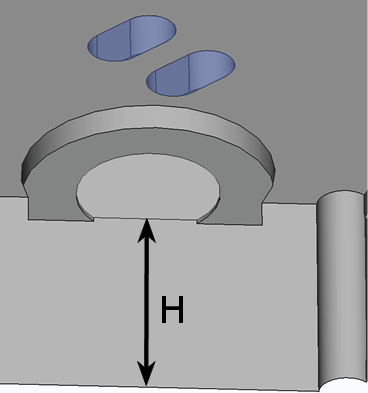

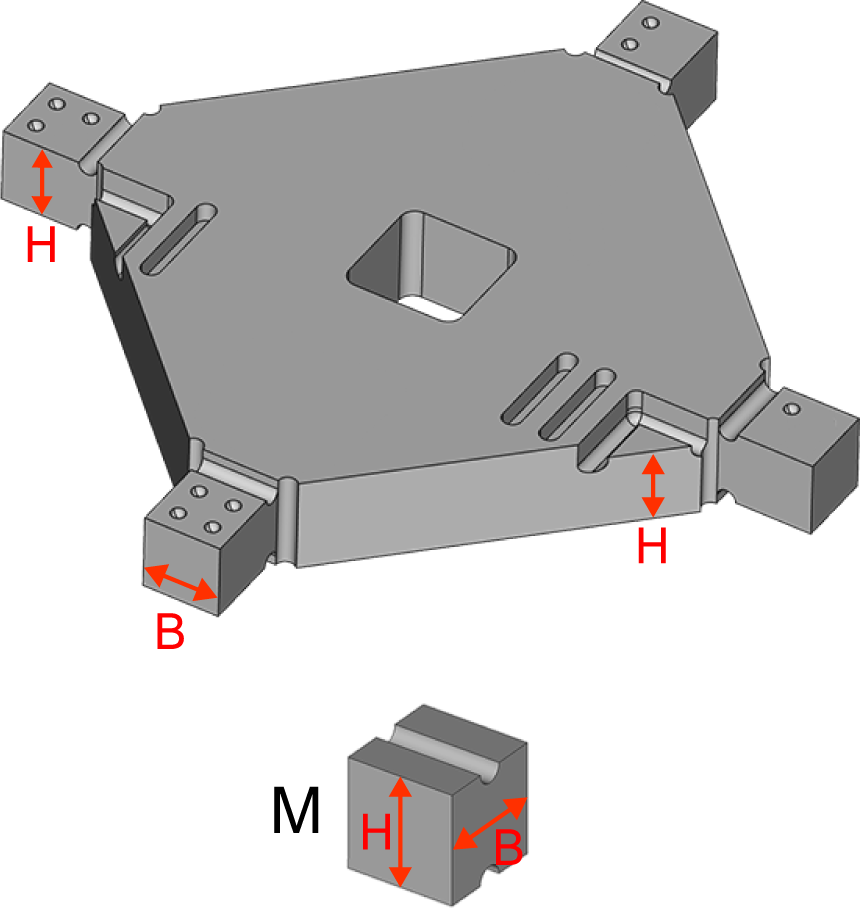

  13. Mida la altura de los puntos de medición que empiezan por H.

    Número de puntos de medición: 2

  14. Mida la anchura de los puntos de medición que empiezan por B.

    Número de puntos de medición: 4

  15. Compare los valores medidos con la siguiente tabla.

    (Opcional) Además de la comprobación manual, utilice el formulario interactivo específico para cada máquina.

    16. Posición de medición Valor

    H1

    5,85 mm – 6,15 mm

    H2

    5,85 mm – 6,15 mm

    B1

    4,92 mm – 5,08 mm

    B2

    9,92 mm – 10,08 mm

    B3 y B4

    Diferencia:

    0,2 mm máx.

    • Introduzca sus valores medidos en mm en los siguientes campos:

    H1

    H2

    B1

    B2

    B3

    B4



    • Seleccione Comprobar. Los valores fuera de tolerancia se marcan en rojo.

    • Si todos los valores medidos están dentro del rango de tolerancia, no es necesario ningún calibrado. De lo contrario, mecanice y mida un espécimen de calibrado.

  16. Retire el espécimen de ensayo de la máquina.

  17. Recomendación: escriba un nombre y una fecha en el espécimen de ensayo.



  18. Para obtener resultados de medición correctos, retire todos los restos de mecanizado con un pincel.

    19. Ejemplo:

  19. Recomendación: sitúe las piezas individuales en una superficie plana, de modo que pueda manejar el micrómetro con ambas manos.

  20. Mida el espécimen de ensayo.

    • Mida cada punto 2 veces.

    • Anote todos los valores medidos.

    21.

  21. Compare los valores medidos con la siguiente tabla.

    (Opcional) Además de la comprobación manual, utilice el formulario interactivo específico para cada máquina.

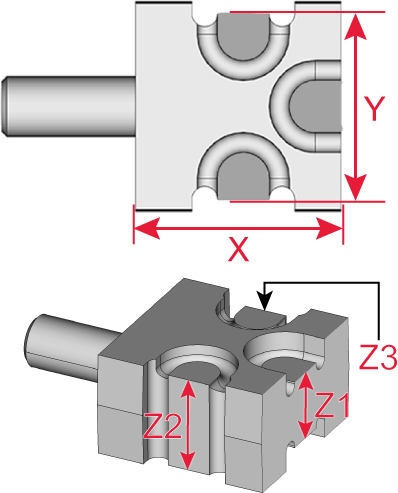

    22. Posición de medición Valor

    X

    19,95 mm – 20,05 mm

    Y

    17,95 mm – 18,05 mm

    Z1

    7,95 mm – 8,05 mm

    Z2 y Z3

    Diferencia

    0,1 mm máx.

    • Introduzca sus valores medidos en mm en los siguientes campos:

    X

    Y

    Z1

    Z2

    Z3



    • Seleccione Comprobar. Los valores fuera de tolerancia se marcan en rojo.

    • Si todos los valores medidos están dentro del rango de tolerancia, no es necesario ningún calibrado. De lo contrario, mecanice y mida un espécimen de calibrado.

  22. Retire el espécimen de ensayo de la máquina.

  23. Separe las piezas.

    24.

  24. Recomendación: escriba un nombre y una fecha en el espécimen de ensayo.



  25. Para obtener resultados de medición correctos, retire todos los restos de mecanizado con un pincel.

    26. Ejemplo:

  26. Recomendación: sitúe las piezas individuales en una superficie plana, de modo que pueda manejar el micrómetro con ambas manos.

  27. Mida el espécimen de ensayo.

    • Mida cada punto 2 veces.

    • Anote todos los valores medidos.

    28.

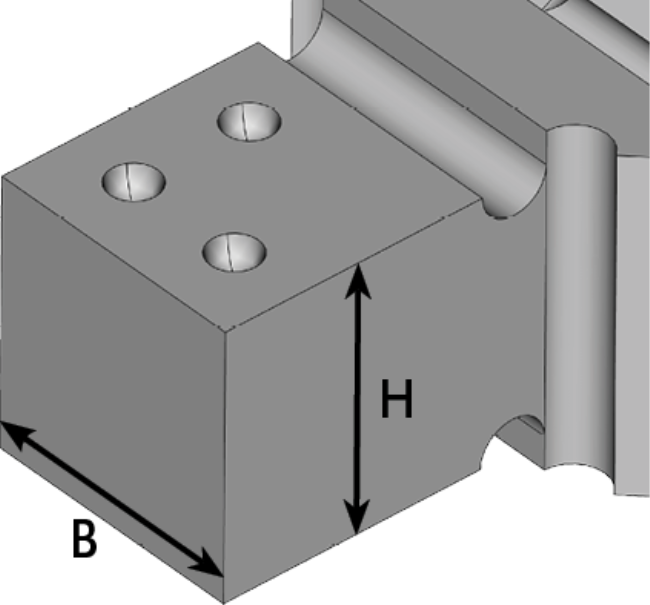

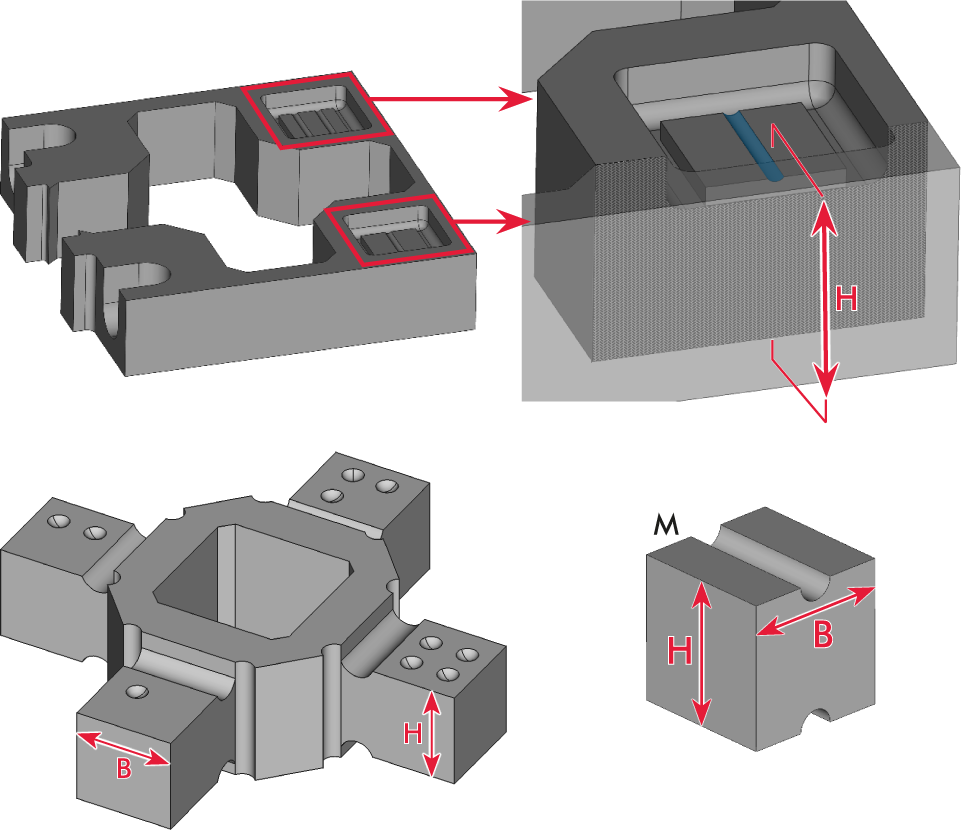

  28. Mida la anchura y la altura de los puntos de medición marcados con círculos.

    Número de puntos de medición: 4

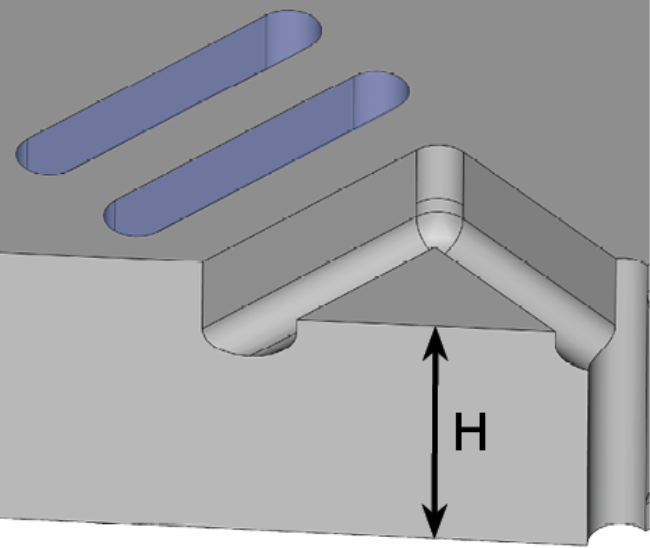

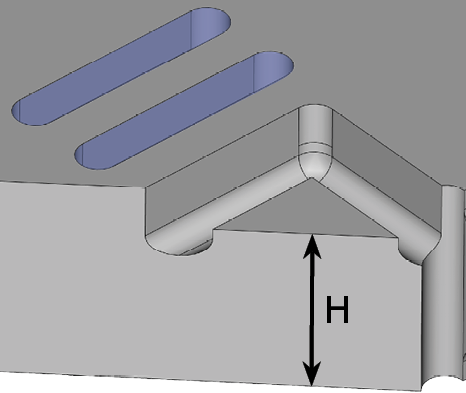

  29. Mida la altura de los triángulos marcados con barras.

    Número de puntos de medición: 2



    30. ¡ATENCIÓN! Valores medidos erróneos debido a un error en la medición del cubo M

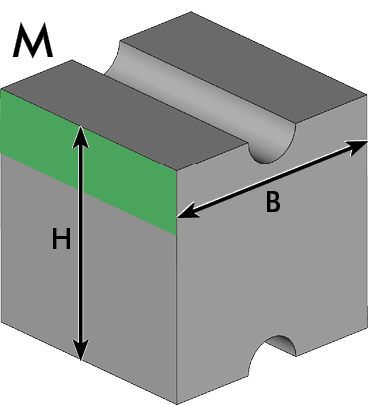

  30. Mida la anchura y la altura del cubo M.

    • Mida la altura y la anchura como se muestra en la imagen siguiente.

    • Al medir la anchura, coloque el micrómetro en la parte superior del cubo (zona marcada en verde).

  31. Compare los valores medidos con la siguiente tabla.

    (Opcional) Además de la comprobación manual, utilice el formulario interactivo específico para cada máquina.

    32. Posición de medición Ancho Altura

    Cubo ●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cubo ●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cubo ●●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cubo ●●●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cubo M

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Triángulo | y triángulo ||

    –

    Diferencia

    0,1 mm máx.

    • Introduzca sus valores medidos en mm en los siguientes campos:

    Cubo ●

    Cubo ●●

    Cubo ●●●

    Cubo ●●●●

    Cubo M

    Triángulo |

    Triángulo ||



    • Seleccione Comprobar. Los valores fuera de tolerancia se marcan en rojo.

    • Si todos los valores medidos están dentro del rango de tolerancia, no es necesario ningún calibrado. De lo contrario, mecanice y mida un espécimen de calibrado.

  32. Retire el espécimen de ensayo de la máquina.

  33. Separe las piezas.

    34.

  34. Recomendación: escriba un nombre y una fecha en el espécimen de ensayo.



  35. Para obtener resultados de medición correctos, retire todos los restos de mecanizado con un pincel.

    36. Ejemplo:

  36. Recomendación: sitúe las piezas individuales en una superficie plana, de modo que pueda manejar el micrómetro con ambas manos.

  37. Mida el espécimen de ensayo.

    • Mida cada punto 2 veces.

    • Anote todos los valores medidos.

    38.

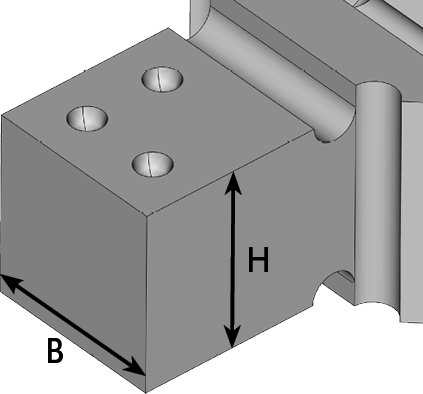

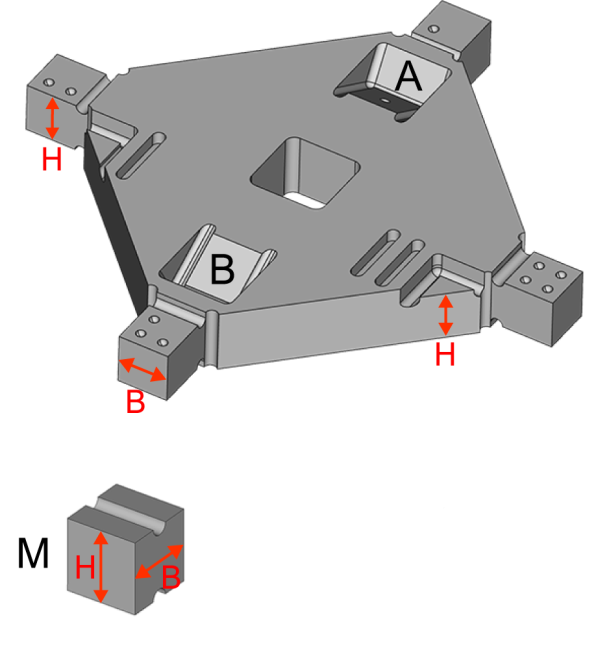

  38. Mida la anchura y la altura de los puntos de medición marcados con círculos.

    Número de puntos de medición: 4



  39. Mida la altura de los triángulos marcados con barras.

    Número de puntos de medición: 2



    40. ¡ATENCIÓN! Valores medidos erróneos debido a un error en la medición del cubo M

  40. Mida la anchura y la altura del cubo M.

    • Mida la altura y la anchura como se muestra en la imagen siguiente.

    • Al medir la anchura, coloque el micrómetro en la parte superior del cubo (zona marcada en verde).

  41. Compare los valores medidos con la siguiente tabla.

    (Opcional) Además de la comprobación manual, utilice el formulario interactivo específico para cada máquina.

    42. Posición de medición Ancho Altura

    Cubo ●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cubo ●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cubo ●●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cubo ●●●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cubo M

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Triángulo | y triángulo ||

    –

    Diferencia

    0,1 mm máx.

    • Introduzca sus valores medidos en mm en los siguientes campos:

    Cubo ●

    Cubo ●●

    Cubo ●●●

    Cubo ●●●●

    Cubo M

    Triángulo |

    Triángulo ||



    • Seleccione Comprobar. Los valores fuera de tolerancia se marcan en rojo.

    • Si todos los valores medidos están dentro del rango de tolerancia, no es necesario ningún calibrado. De lo contrario, mecanice y mida un espécimen de calibrado.

  42. Retire el espécimen de ensayo de la máquina.

  43. Separe las piezas.

    44.

  44. Recomendación: escriba un nombre y una fecha en el espécimen de ensayo.



  45. Para obtener resultados de medición correctos, retire todos los restos de mecanizado con un pincel.

    46. Ejemplo:

  46. Recomendación: sitúe las piezas individuales en una superficie plana, de modo que pueda manejar el micrómetro con ambas manos.

  47. Mida el espécimen de ensayo.

    • Mida cada punto 2 veces.

    • Anote todos los valores medidos.

    48.

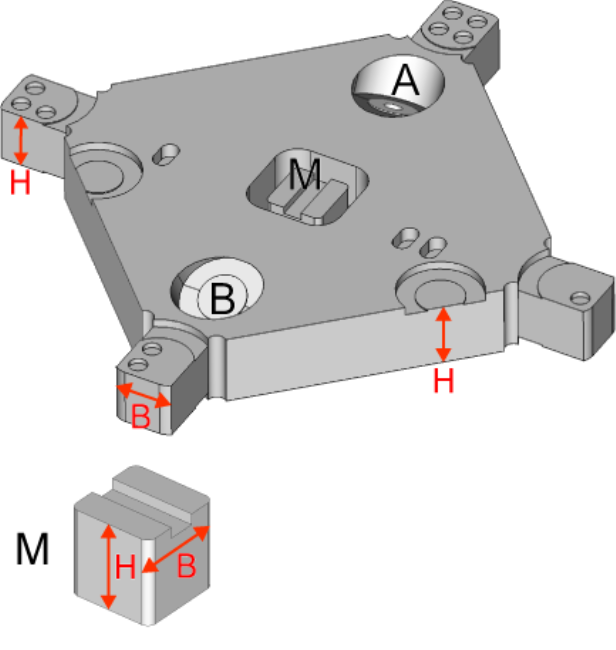

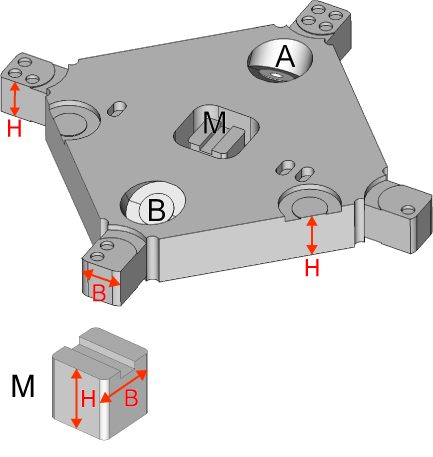

  48. Mida la altura de los triángulos marcados con barras.

    Número de puntos de medición: 2

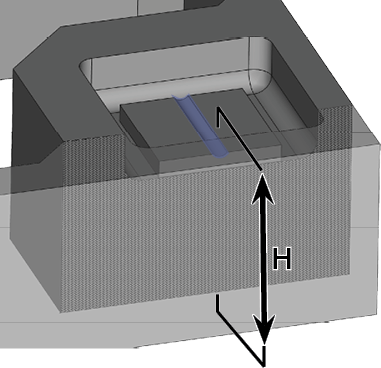

  49. Mida la altura de los bloques interiores marcados con barras.

    Número de puntos de medición: 2



    50. ¡ATENCIÓN! Valores medidos erróneos debido a un error en la medición del cubo M

  50. Mida la anchura y la altura del cubo M.

    • Mida la altura y la anchura como se muestra en la imagen siguiente.

    • Al medir la anchura, coloque el micrómetro en la parte superior del cubo (zona marcada en verde).

  51. Compare los valores medidos con la siguiente tabla.

    (Opcional) Además de la comprobación manual, utilice el formulario interactivo específico para cada máquina.

    52. Posición de medición Ancho Altura

    Cubo ●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cubo ●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cubo ●●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cubo ●●●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cubo M

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Bloque | y bloque ||

    Diferencia

    0,1 mm máx.

    • Introduzca sus valores medidos en mm en los siguientes campos:

    Cubo ●

    Cubo ●●

    Cubo ●●●

    Cubo ●●●●

    Cubo M

    Bloque |

    Bloque ||



    • Seleccione Comprobar. Los valores fuera de tolerancia se marcan en rojo.

    • Si todos los valores medidos están dentro del rango de tolerancia, no es necesario ningún calibrado. De lo contrario, mecanice y mida un espécimen de calibrado.

  52. Retire el espécimen de ensayo de la máquina.

  53. Separe las piezas.

    54.

  54. Recomendación: escriba un nombre y una fecha en el espécimen de ensayo.



  55. Para obtener resultados de medición correctos, retire todos los restos de mecanizado con un pincel.

    56. Ejemplo:

  56. Recomendación: sitúe las piezas individuales en una superficie plana, de modo que pueda manejar el micrómetro con ambas manos.

  57. Mida el espécimen de ensayo.

    • Mida cada punto 2 veces.

    • Anote todos los valores medidos.

    58.

  58. Mida la anchura y la altura de los puntos de medición marcados con círculos.

    Número de puntos de medición: 4



  59. Mida la altura de los triángulos marcados con barras.

    Número de puntos de medición: 2



    60. ¡ATENCIÓN! Valores medidos erróneos debido a un error en la medición del cubo M

  60. Mida la anchura y la altura del cubo M.

    • Mida la altura y la anchura como se muestra en la imagen siguiente.

    • Al medir la anchura, coloque el micrómetro en la parte superior del cubo (zona marcada en verde).

  61. Compare los valores medidos con la siguiente tabla.

    (Opcional) Además de la comprobación manual, utilice el formulario interactivo específico para cada máquina.

    62. Posición de medición Ancho Altura

    Cubo ●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cubo ●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cubo ●●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cubo ●●●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cubo M

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Triángulo | y triángulo ||

    –

    Diferencia

    0,1 mm máx.

    • Introduzca sus valores medidos en mm en los siguientes campos:

    Cubo ●

    Cubo ●●

    Cubo ●●●

    Cubo ●●●●

    Cubo M

    Triángulo |

    Triángulo ||



    • Seleccione Comprobar. Los valores fuera de tolerancia se marcan en rojo.

    • Si todos los valores medidos están dentro del rango de tolerancia, no es necesario ningún calibrado. De lo contrario, mecanice y mida un espécimen de calibrado.
