Fresar especímenes de calibrado y comprobar valores

Flujo de trabajo Calibrar la máquina.

Requisitos

Cómo fresar un espécimen de calibrado

  1. Abra la gestión de la máquina con el siguiente símbolo de la barra de herramientas principal:

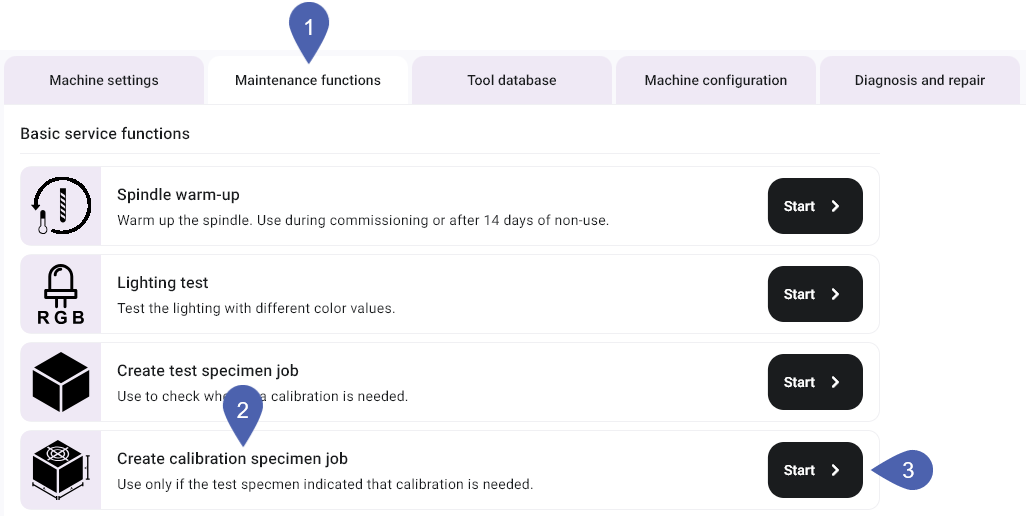

  2. Seleccione la pestaña Funciones de servicio técnico.

  3. En la función Crear tarea de especímenes de calibrado, pulse el botón Inicio.



  4. dentalcnc añade la tarea a la cola.

  5. Abra la vista de mecanizado con el siguiente símbolo de la barra de herramientas principal:

  6. Mecanice la tarea como cualquier otra tarea.

    • La ventana para introducir los valores medidos se abre.

  7. Retire el espécimen de calibrado de la máquina.

    • E3
    • E4
    • E5
    • K5, K5+, S5, S5m
    • N4+
    • R5

  8. Retire el espécimen de calibrado de la máquina.

  9. Recomendación: escriba un nombre y una fecha en el espécimen de calibrado.



  10. Para obtener resultados de medición correctos, retire todos los restos de mecanizado con un pincel.

    11. Ejemplo:

  11. Recomendación: sitúe las piezas individuales en una superficie plana, de modo que pueda manejar el micrómetro con ambas manos.

  12. Mida el espécimen de calibrado.

    • Mida cada punto 2 veces.

    • Anote todos los valores medidos.

    13.

  13. Mida la altura de los puntos de medición que empiezan por H.

    Número de puntos de medición: 2

  14. Mida la anchura de los puntos de medición que empiezan por B.

    Número de puntos de medición: 4

  15. Retire el espécimen de calibrado de la máquina.

  16. Recomendación: escriba un nombre y una fecha en el espécimen de calibrado.



  17. Para obtener resultados de medición correctos, retire todos los restos de mecanizado con un pincel.

    18. Ejemplo:

  18. Recomendación: sitúe las piezas individuales en una superficie plana, de modo que pueda manejar el micrómetro con ambas manos.

  19. Mida el espécimen de calibrado.

    • Mida cada punto 2 veces.

    • Anote todos los valores medidos.

    20.

  20. Retire el espécimen de calibrado de la máquina.

  21. Separe las piezas.

    22.

  22. Recomendación: escriba un nombre y una fecha en el espécimen de calibrado.



  23. Para obtener resultados de medición correctos, retire todos los restos de mecanizado con un pincel.

    24. Ejemplo:

  24. Recomendación: sitúe las piezas individuales en una superficie plana, de modo que pueda manejar el micrómetro con ambas manos.

  25. Mida el espécimen de calibrado.

    • Mida cada punto 2 veces.

    • Anote todos los valores medidos.

    26.

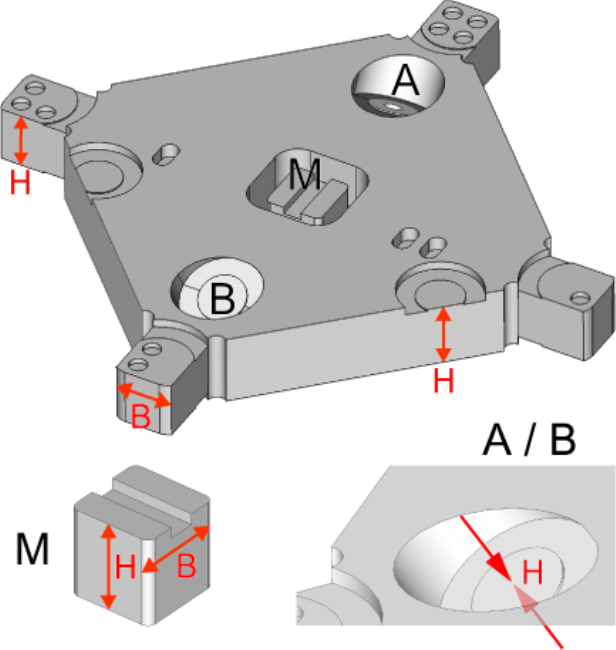

  26. Ignore las superficies inclinadas (A, B), ya que solo son necesarias para el calibrado.

  27. Mida la anchura y la altura de los puntos de medición marcados con círculos.

    Número de puntos de medición: 4



  28. Mida la altura de los triángulos marcados con barras.

    Número de puntos de medición: 2



    29. ¡ATENCIÓN! Valores medidos erróneos debido a un error en la medición del cubo M

  29. Mida la anchura y la altura del cubo M.

    • Mida la altura y la anchura como se muestra en la imagen siguiente.

    • Al medir la anchura, coloque el micrómetro en la parte superior del cubo (zona marcada en verde).

  30. Mida la distancia entre las superficies inclinadas opuestas.

    Número de puntos de medición: 2

    • La superficie inclinada A está marcada con un punto en la parte superior del espécimen de calibrado.

    • La superficie inclinada B no está marcada.

    Superficie inclinada A

    Superficie inclinada B



  31. Retire el espécimen de calibrado de la máquina.

  32. Separe las piezas.

    33.

  33. Recomendación: escriba un nombre y una fecha en el espécimen de calibrado.



  34. Para obtener resultados de medición correctos, retire todos los restos de mecanizado con un pincel.

    35. Ejemplo:

  35. Recomendación: sitúe las piezas individuales en una superficie plana, de modo que pueda manejar el micrómetro con ambas manos.

  36. Mida el espécimen de calibrado.

    • Mida cada punto 2 veces.

    • Anote todos los valores medidos.

    37.

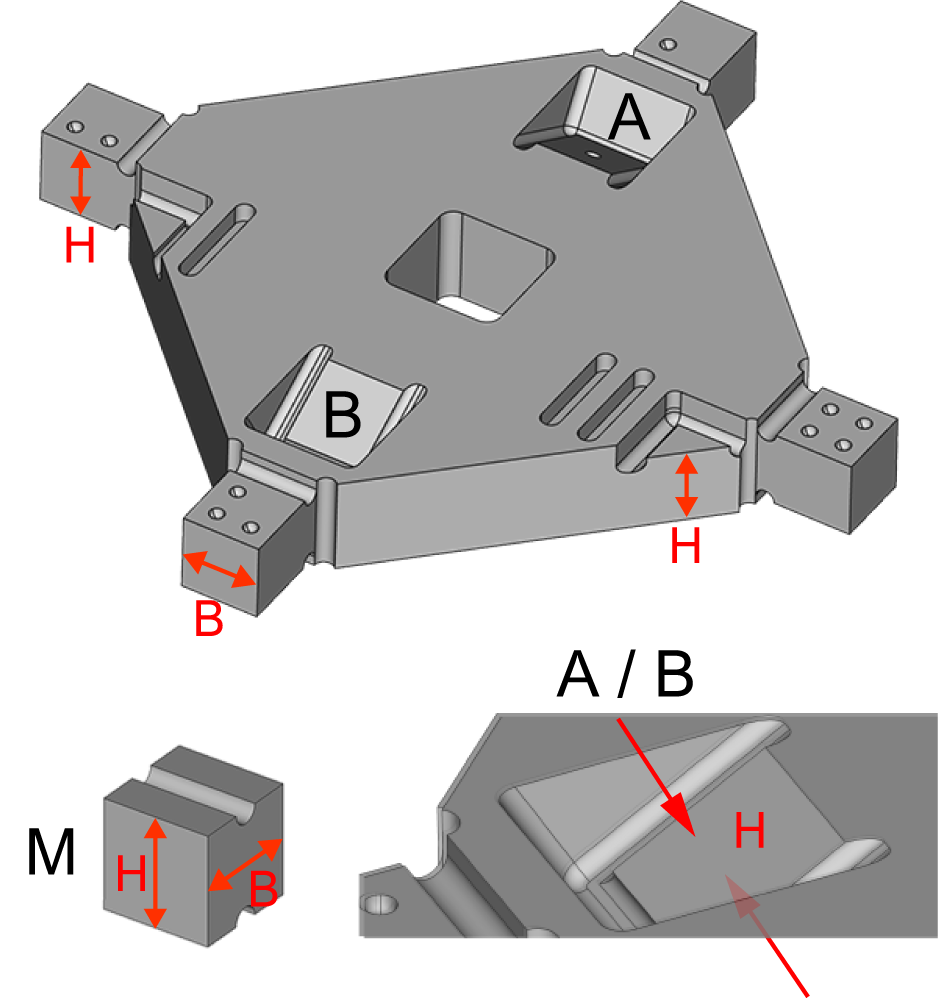

  37. Ignore las superficies inclinadas (A, B), ya que solo son necesarias para el calibrado.

  38. Mida la anchura y la altura de los puntos de medición marcados con círculos.

    Número de puntos de medición: 4



  39. Mida la altura de los triángulos marcados con barras.

    Número de puntos de medición: 2



    40. ¡ATENCIÓN! Valores medidos erróneos debido a un error en la medición del cubo M

  40. Mida la anchura y la altura del cubo M.

    • Mida la altura y la anchura como se muestra en la imagen siguiente.

    • Al medir la anchura, coloque el micrómetro en la parte superior del cubo (zona marcada en verde).

  41. Mida la distancia entre las superficies inclinadas opuestas.

    Número de puntos de medición: 2

    • La superficie inclinada A está marcada con un punto en la parte superior del espécimen de calibrado.

    • La superficie inclinada B no está marcada.

    Superficie inclinada A

    Superficie inclinada B



  42. Retire el espécimen de calibrado de la máquina.

  43. Separe las piezas.

    44.

  44. Recomendación: escriba un nombre y una fecha en el espécimen de calibrado.



  45. Para obtener resultados de medición correctos, retire todos los restos de mecanizado con un pincel.

    46. Ejemplo:

  46. Recomendación: sitúe las piezas individuales en una superficie plana, de modo que pueda manejar el micrómetro con ambas manos.

  47. Mida el espécimen de calibrado.

    • Mida cada punto 2 veces.

    • Anote todos los valores medidos.

    48.



  48. Ignore las superficies inclinadas (A, B), ya que solo son necesarias para el calibrado.

  49. Mida la altura de los triángulos marcados con barras.

    Número de puntos de medición: 2



  50. Mida la altura de los bloques interiores marcados con barras.

    Número de puntos de medición: 2



    51. ¡ATENCIÓN! Valores medidos erróneos debido a un error en la medición del cubo M

  51. Mida la anchura y la altura del cubo M.

    • Mida la altura y la anchura como se muestra en la imagen siguiente.

    • Al medir la anchura, coloque el micrómetro en la parte superior del cubo (zona marcada en verde).

  52. Retire el espécimen de calibrado de la máquina.

  53. Separe las piezas.

    54.

  54. Recomendación: escriba un nombre y una fecha en el espécimen de calibrado.



  55. Para obtener resultados de medición correctos, retire todos los restos de mecanizado con un pincel.

    56. Ejemplo:

  56. Recomendación: sitúe las piezas individuales en una superficie plana, de modo que pueda manejar el micrómetro con ambas manos.

  57. Mida el espécimen de calibrado.

    • Mida cada punto 2 veces.

    • Anote todos los valores medidos.

    58.

  58. Mida la anchura y la altura de los puntos de medición marcados con círculos.

    Número de puntos de medición: 4



  59. Mida la altura de los triángulos marcados con barras.

    Número de puntos de medición: 2



    60. ¡ATENCIÓN! Valores medidos erróneos debido a un error en la medición del cubo M

  60. Mida la anchura y la altura del cubo M.

    • Mida la altura y la anchura como se muestra en la imagen siguiente.

    • Al medir la anchura, coloque el micrómetro en la parte superior del cubo (zona marcada en verde).

    61. ¡ATENCIÓN! Calibrado incorrecto debido a la introducción de los valores medidos de un espécimen de ensayo

  61. Introduzca los valores medidos del espécimen de calibrado en dentalcnc:

    • Utilice el gráfico que se muestra para determinar los campos de entrada correctos para los campos de medición.

    • Compruebe cada dato antes de guardarlo.

  62. Pulse OK.

    • dentalcnc calcula el nuevo calibrado a partir de los valores introducidos y lo aplica de inmediato.

  63. Compruebe el resultado del calibrado mecanizando y midiendo un espécimen de ensayo.
