Gilt für: E5, dentalcnc 9

Spindeleinheit austauschen

Empfehlung: Falls Sie Spindel und Faltenbalg zusammen austauschen möchten, empfehlen wir die folgende Reihenfolge:

  1. Lösen Sie den Faltenbalg von der Spindeleinheit.

  2. Bauen Sie die Spindeleinheit aus.

  3. Bauen Sie den Faltenbalg aus.

  4. Bauen Sie den Ersatzfaltenbalg ein und befestigen Sie den Rahmen des Ersatz-Faltenbalgs.

  5. Installieren Sie die Ersatz-Spindeleinheit.

  6. Befestigen Sie den Ersatz-Faltenbalg im Arbeitsraum.

    7. Beschreibung Schritte 1, 3, 4, 6: Faltenbalg austauschen

    Beschreibung Schritte 2, 5: Dieser Hilfeartikel

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

Beim Spindeltausch tauschen Sie die gesamte Spindeleinheit, die aus folgenden Komponenten besteht:

  • Spindel inklusive Spannzange

  • Spannzangen-Löseeinheit inklusive Kabel

Die Spindeleinheit befindet sich hinter der oberen Serviceabdeckung und der Sicherheitsabdeckung:

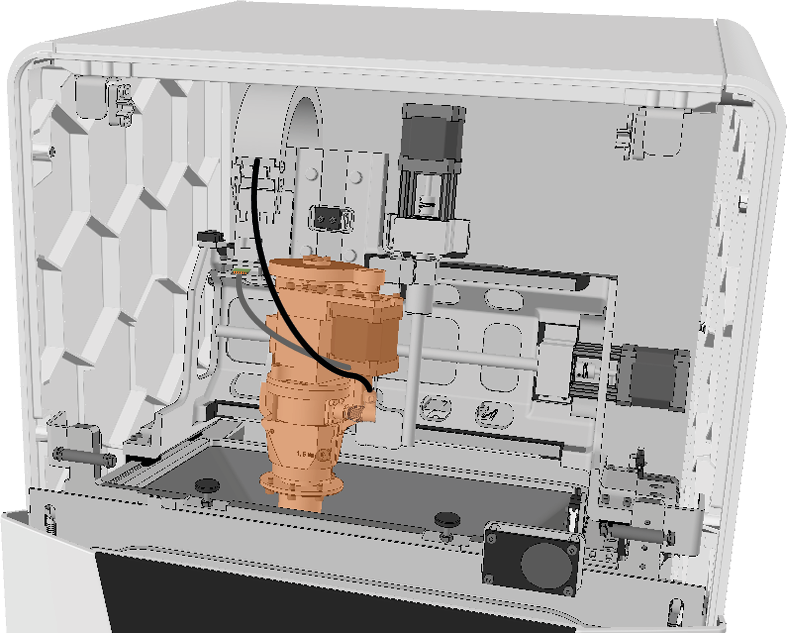

Spindeleinheit im Maschineninnenraum (orange markiert)

Manche Schritte hängen vom verbauten Faltenbalg ab. Diesen gibt es in 2 Varianten, die Sie optisch unterscheiden können:

  • Variante A:



  • Variante B:



  1. Halten Sie bereit:

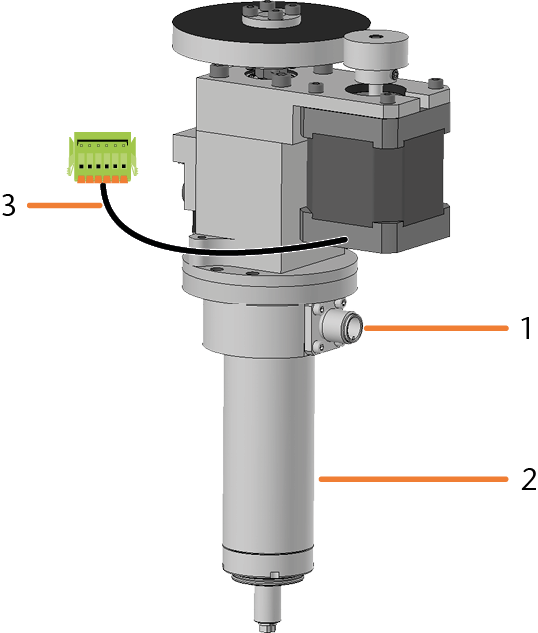

    • 1 x Ersatz-Spindel SFE 300E



      1. Anschluss für das Spindelkabel

      2. Spindel inklusive Spannzange

      3. Kabel der Spannzangen-Löseeinheit mit Stecker

    • 1 x Drehmoment-Schraubendreher 1,5 Nm mit Bit TX20



  2. Starten Sie dentalcnc.

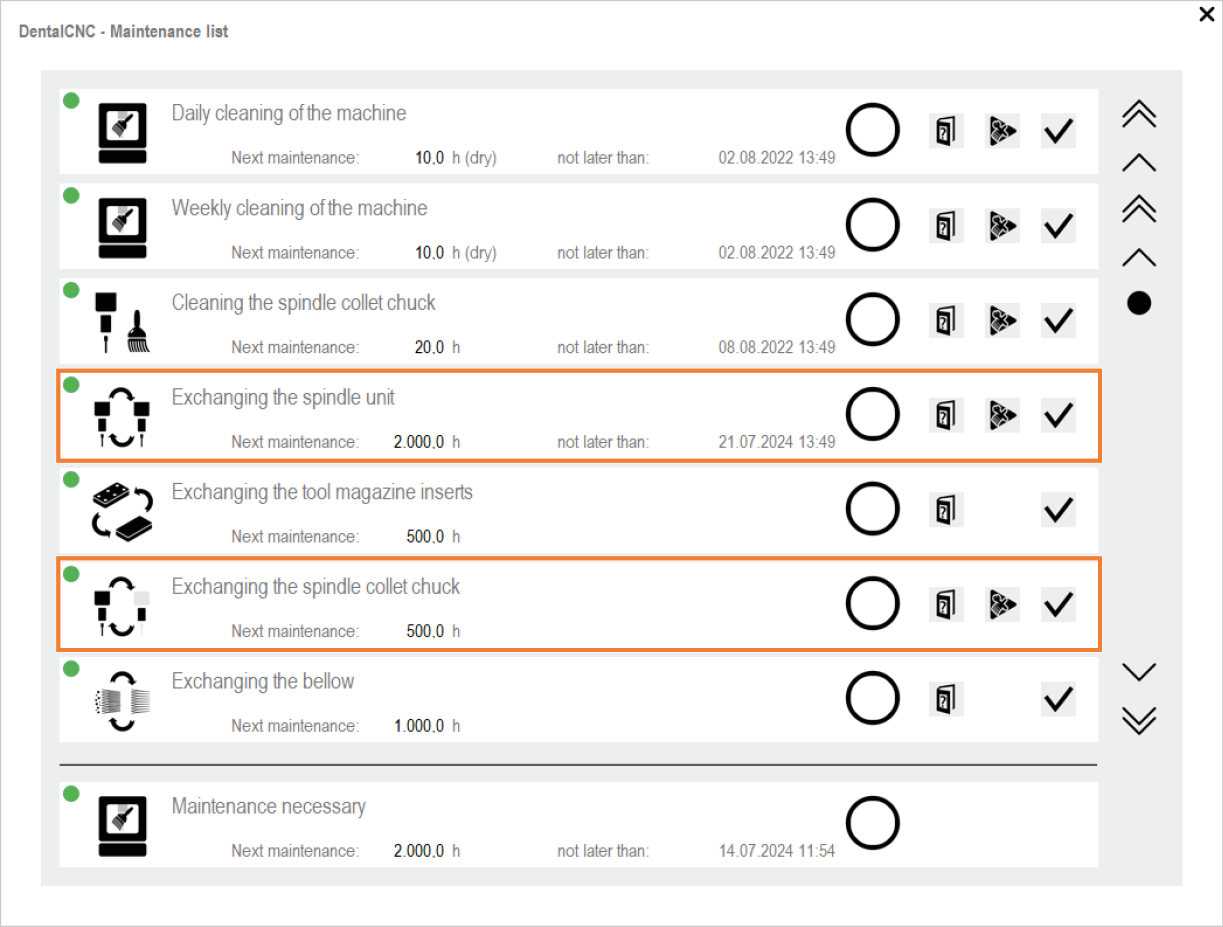

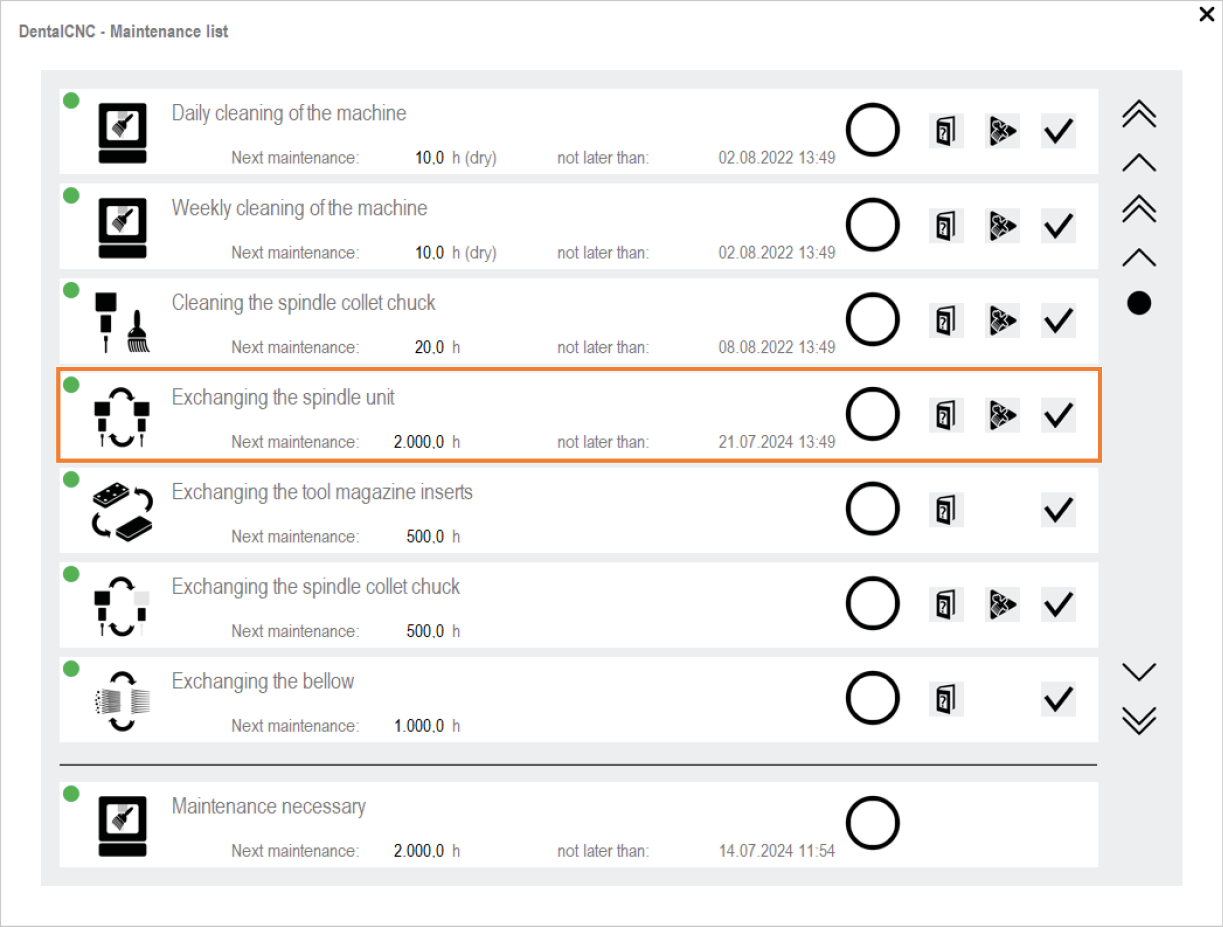

  3. Öffnen Sie den Serviceassistenten mit folgendem Symbol in der Hauptsymbolleiste:

  4. Wählen Sie bei der Aufgabe Spindel austauschen die Schaltfläche Start.

    • Die Spindel verfährt in die Position für den Spindeltausch.

  5. Öffnen Sie die Arbeitsraumtür.

  6. Falls die Variante A des Faltenbalgs installiert ist:

    1. Lösen Sie die 6 Schrauben der Faltenbalgfixierung mit dem Drehmomentschraubendreher.



    2. Ziehen Sie die Faltenbalgfixierung nach unten vom Faltenbalg. Beim Tausch gegen die Variante B des Faltenbalgs benötigen Sie die Faltenbalgfixierung nicht mehr.



  7. Lösen Sie mit dem Winkelschraubendreher TX10 die 3 Schrauben, die den Faltenbalg an der Spindeleinheit befestigen.





  8. Ziehen Sie den Faltenbalg so weit wie möglich nach unten über die Spindel.



  9. Schließen Sie die Arbeitsraumtür.

  10. Schalten Sie die Maschine am Hauptschalter aus.



  11. Entfernen Sie die obere Serviceabdeckung:

    1. Greifen Sie in die Vertiefung an der linken und rechten Seite der Serviceabdeckung.

    2. Heben Sie die Serviceabdeckung aus den Haltern.





  12. Schrauben Sie die 4 Schrauben, die die Sicherheitsabdeckung fixieren, mit dem Drehmomentschraubendreher 1,5 Nm heraus.

  13. Entfernen Sie die Sicherheitsabdeckung.

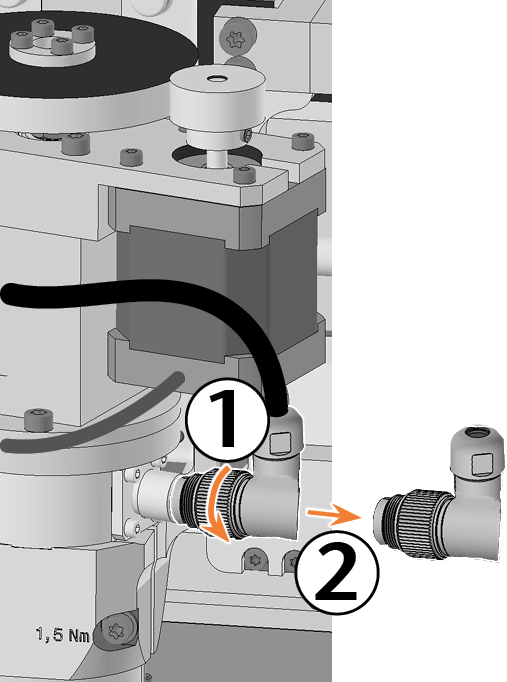

  14. Lösen Sie das Spindelkabel, indem Sie die Rändelmutter zu sich hin drehen.

  15. Ziehen Sie das Spindelkabel aus dem Anschluss an der Spindel.

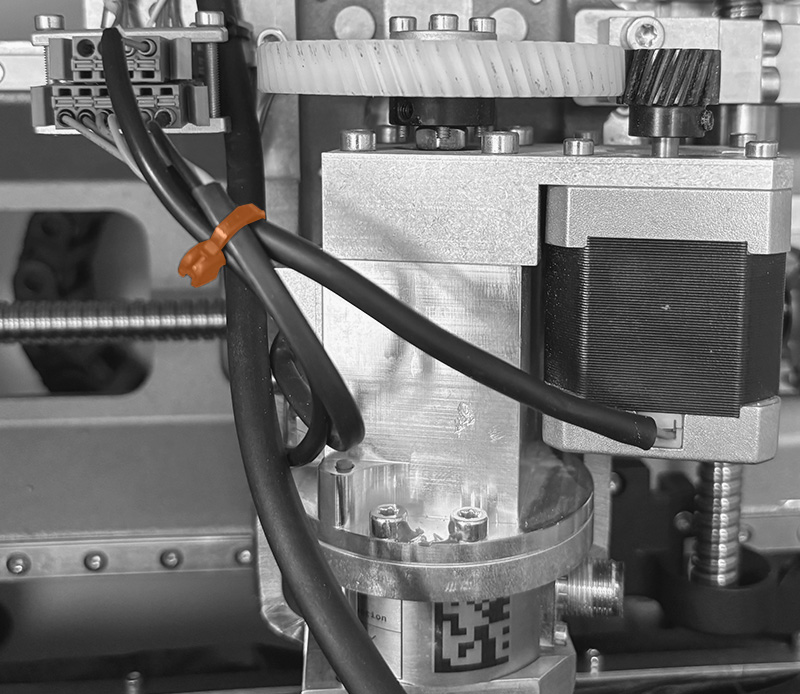

  16. Von der Spannzangen-Löseeinheit gehen 2 Kabel mit 1 gemeinsamen Stecker ab.

    Durchtrennen Sie den Kabelbinder, der die 2 Kabel der Spannzangen-Löseeinheit mit dem Kabel des Temperatursensors verbindet.

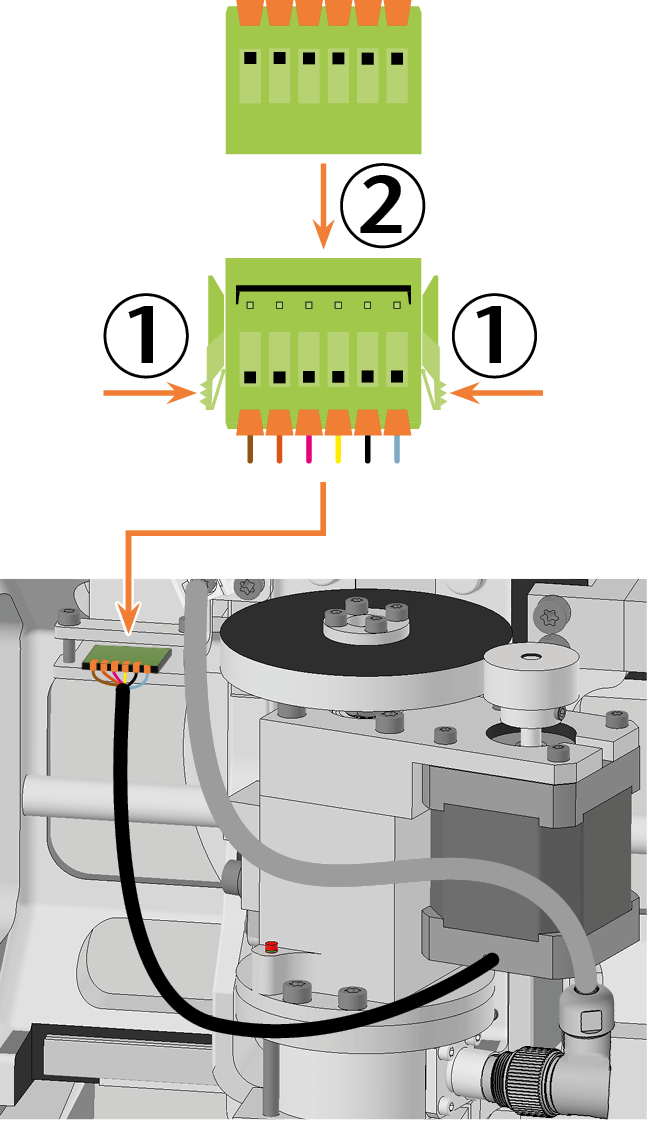

  17. Stecken Sie das Kabel der Spannzangen-Löseeinheit aus:

    Drücken Sie beide Befestigungsklemmen am Stecker zur Mitte und ziehen Sie den Stecker aus der Buchse.

    18.

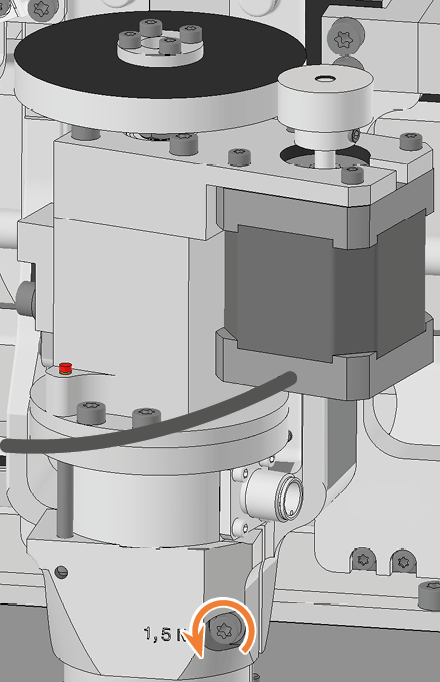

  18. Lockern Sie die Fixierschraube mit dem Drehmoment-Schraubendreher. Drehen Sie die Schraube nicht vollständig heraus.

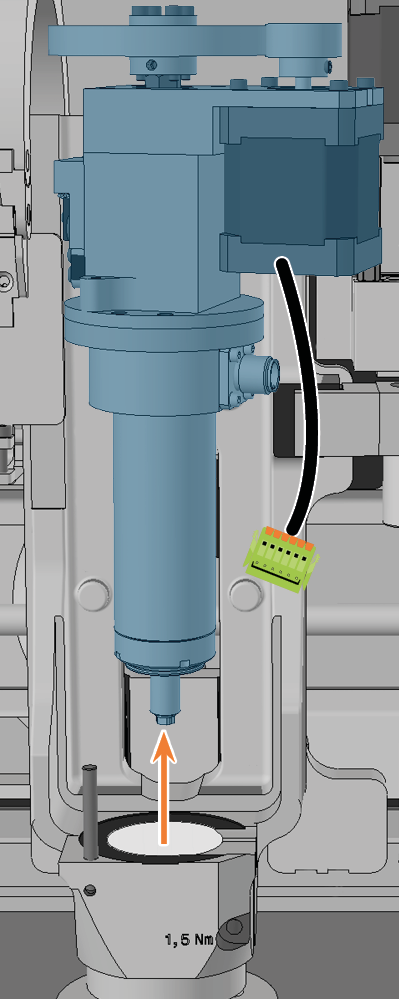

  19. Ziehen Sie die Spindel nach oben aus der Spindelaufnahme.

    20.

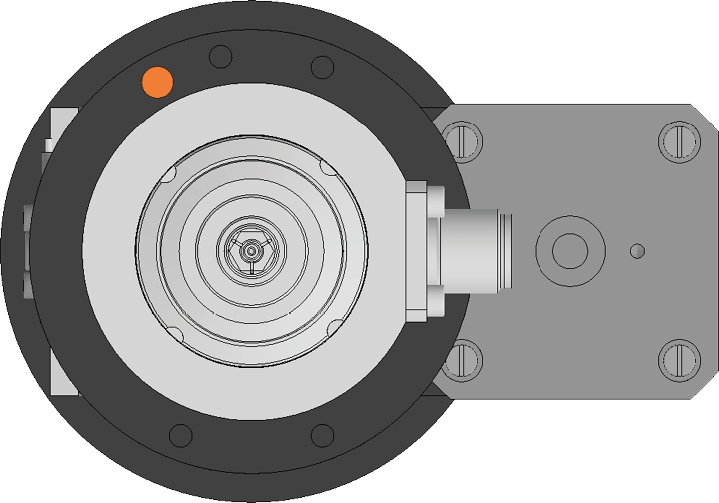

  20. Nehmen Sie die Ersatz-Spindel zur Hand und suchen Sie die Positionierstift-Öffnung (orange markiert) auf der Unterseite.

  21. Drehen Sie die Spindel so, dass sich die Positionierstift-Öffnung (orange markiert) vorne links befindet.

    22.

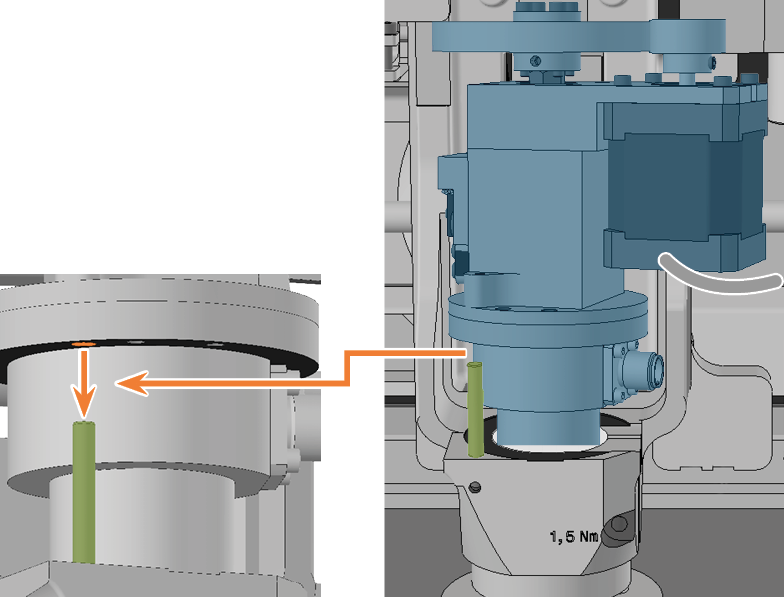

  22. Führen Sie die Ersatzspindel von oben in die Spindelaufnahme ein:

    1. Führen Sie den Positionierstift an der Spindelhalterung (grün markiert) in die Positionierstift-Öffnung (orange markiert) in der Spindel ein.

    2. Schieben Sie die Spindel vorsichtig nach unten und achten Sie dabei auf die Spindelhöhen-Anzeige.

    • Sobald Sie die Spindel ausreichend nach unten geschoben haben, sehen Sie den grünen Ring an der Spindelhöhen-Anzeige.







  23. Schrauben Sie die Schraube zur Spindelfixierung mit dem Drehmoment-Schraubendreher fest.

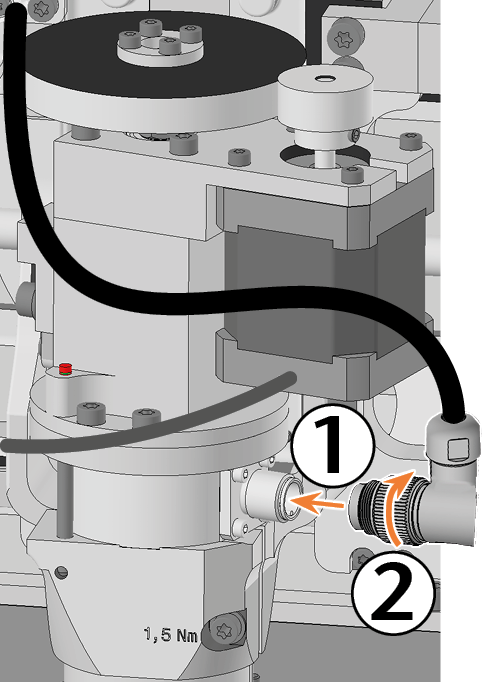

  24. Stecken Sie das Spindelkabel in den Anschluss an der Spindel.

  25. Schrauben Sie das Spindelkabel fest, indem Sie die Rändelmutter von sich weg drehen.

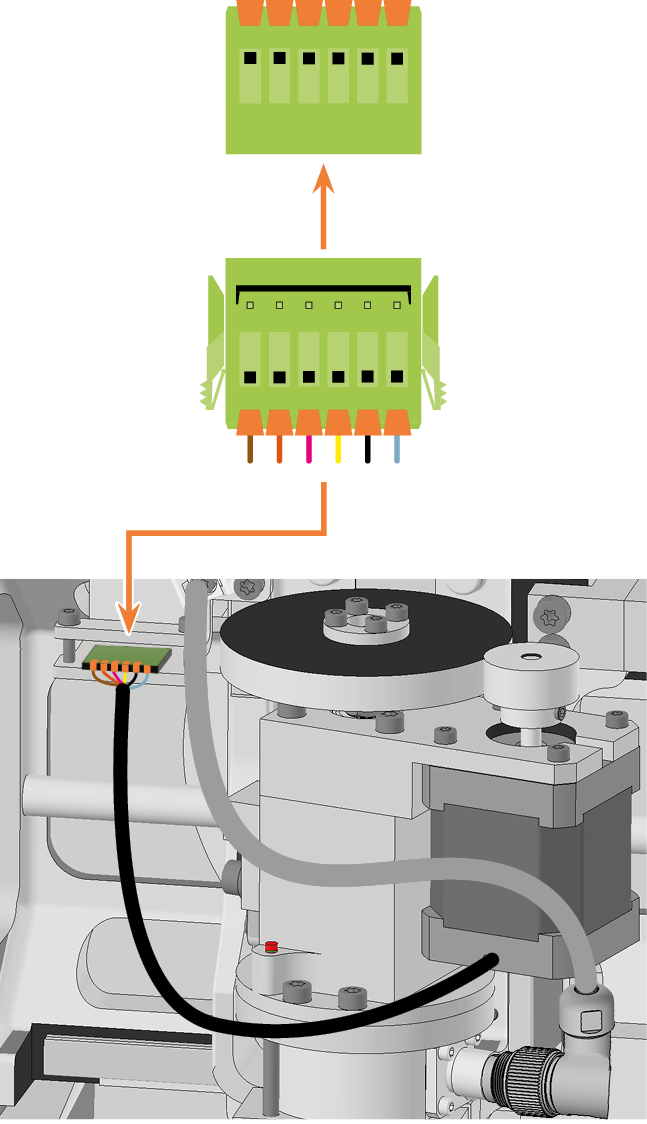

  26. Stecken Sie das Kabel der Spannzangen-Löseeinheit in den zugehörigen Anschluss in der Maschine.

    27.





  27. Binden Sie die 2 Kabel der Spannzangen-Löseeinheit und das Kabeln des Temperatursensors mithilfe eines Kabelbinders zusammen.



  28. Positionieren Sie die Sicherheitsabdeckung so, dass die 4 Schraubenlöcher über den 4 Schraubenlöchern im Maschinengehäuse liegen.

  29. Schrauben Sie die Sicherheitsabdeckung mit dem Drehmoment-Schraubendreher 1,5 Nm an das Maschinengehäuse an.

    30.





  30. Bringen Sie die obere Serviceabdeckung an:

    1. Setzen Sie die Bolzen (orange markiert) der Serviceabdeckung in die Halterungen (grün markiert) an der Sicherheitsabdeckung ein.

    2. Kippen Sie die Serviceabdeckung zur Maschine, bis sie einrastet.







  31. Schalten Sie die Maschine am Hauptschalter ein.

  32. Öffnen Sie die Arbeitsraumtür.

  33. Ziehen Sie die Öffnung des Faltenbalgs nach oben über die Spindel bis zum Anschlag und halten Sie den Faltenbalg in dieser Position fest.

    Die Löcher für die Schrauben, mit denen der Faltenbalg befestigt wird, müssen auf den entsprechenden Schraubenlöchern in der Spindeleinheit liegen.





  34. Schrauben Sie mit dem Winkelschraubendreher TX10 den Faltenbalg mit 3 Schrauben in den vorderen Schraubenlöchern fest:

    1. Setzen Sie die erste Schraube vorsichtig an und prüfen Sie, ob Sie diese einschrauben können. Falls dies nicht möglich ist, korrigieren Sie die Position des Faltenbalgs.

    2. Schrauben Sie alle Schrauben zunächst ein, ohne diese festzuziehen. Dies ermöglicht Ihnen, die Position des Faltenbalgs zu korrigieren.

    3. Wenn Sie alle Schrauben ordnungsgemäß eingeschraubt haben, ziehen Sie diese fest.

    35. Spindel aufgrund der Übersichtlichkeit in höherer Position dargestellt



  35. Variante A des Faltenbalgs:

    1. Richten Sie die Faltenbalgfixierung wie auf der folgenden Abbildung gezeigt aus.

    2. Schieben Sie die Faltenbalgfixierung über die Spindel nach oben bis zum Faltenbalg.

      Die Löcher für die 6 Schrauben der Faltenbalgfixierung müssen auf den entsprechenden Schraubenlöchern im Faltenbalg liegen.

      3.

    3. Schrauben Sie mit dem Drehmomentschraubendreher die Faltenbalgfixierung mit 6 Schrauben fest:

      Setzen Sie die erste Schraube vorsichtig an und prüfen Sie, ob Sie diese einschrauben können. Falls dies nicht möglich ist, korrigieren Sie die Position der Faltenbalgfixierung.

    4. Schrauben Sie alle Schrauben zunächst ein, ohne diese festzuziehen. Dies ermöglicht Ihnen, die Position der Faltenbalgfixierung zu korrigieren.

    5. Wenn Sie alle Schrauben ordnungsgemäß eingeschraubt haben, ziehen Sie diese fest.

      6.

  36. Öffnen Sie den Serviceassistenten mit folgendem Symbol in der Hauptsymbolleiste:

  37. Bestätigen Sie die Aufgaben Spindel tauschen und Spindelspannzange tauschen mit der Schaltfläche Als erledigt markieren.

  38. Fräsen Sie einen Prüfkörper und kalibrieren Sie bei Bedarf die Maschine.

    Maschine mit Kalibrierkörpern kalibrieren

  39. Kontaktieren Sie den Kundenservice und lassen Sie die Betriebsstunden der Spindel zurücksetzen.

    Dies kann für die Ermittlung von Garantieansprüchen wichtig sein.
