适用于： DentalCAM 8:09

设置烧结柱

该程序不属于简单排版工作流程。

(missing or bad snippet)

该程序属于完整排版工作流程的步骤 10。

(missing or bad snippet)

如果您需要烧结柱，以便在烧结炉中放置物体，您可以在排版时添加烧结柱。

您可以添加和删除烧结柱直到您为物体设置了连接杆。

  • 在主图标栏中选择以下图标来打开用于调整物体的排版视图：

在用于调整物体的排版视图中设置烧结柱

圆锥形和圆柱形烧结柱

根据您选择的节点和端点的直径是否相同，烧结柱将可能为圆锥形或圆柱形。

结点的直径必须大于或等于端点的直径。

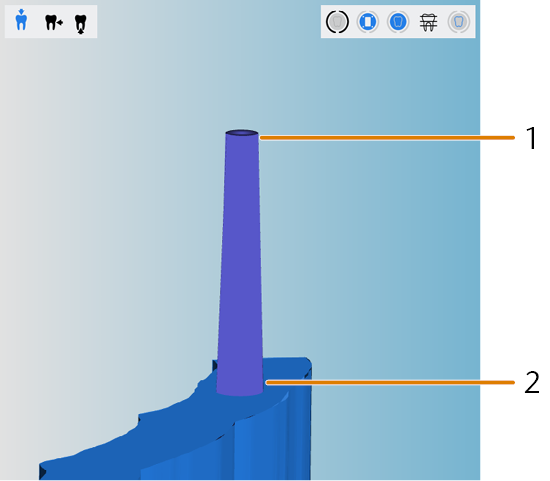

锥形烧结柱

锥形烧结柱

  1. 端点（此处：Ø 1.5 mm）
  2. 节点（此处：Ø 1.8 mm）

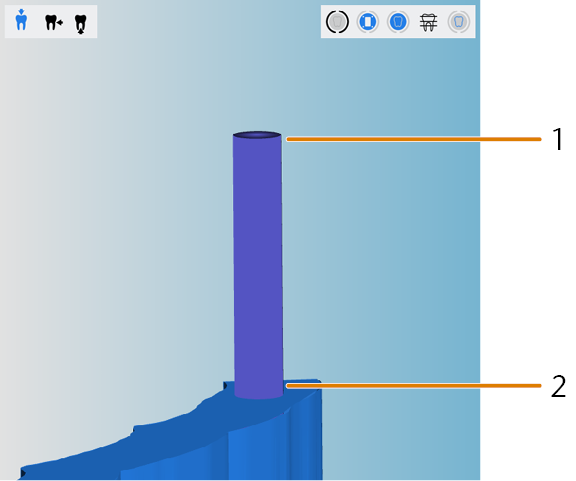

圆柱形烧结柱

圆柱形烧结柱

  1. 端点（此处：Ø 1.8 mm）
  2. 节点（此处：Ø 1.8 mm）

如何设置烧结柱

  1. （可选） 在坯料盘显示图中选择所需的物体。

    • DentalCAM 用彩色边框高亮显示物体列表中的物体。



  2. 如要打开所需物体的编辑功能，请选择左列中的以下图标：

    • 将显示编辑功能的图标栏。



  3. 如要打开用于设置烧结柱的编辑功能，请选择以下图标：

    • 在左列中，DentalCAM 显示用于调整烧结柱的图标和数值进度条。在胚料显示图中，应用程序以 2D 顶视图显示物体。

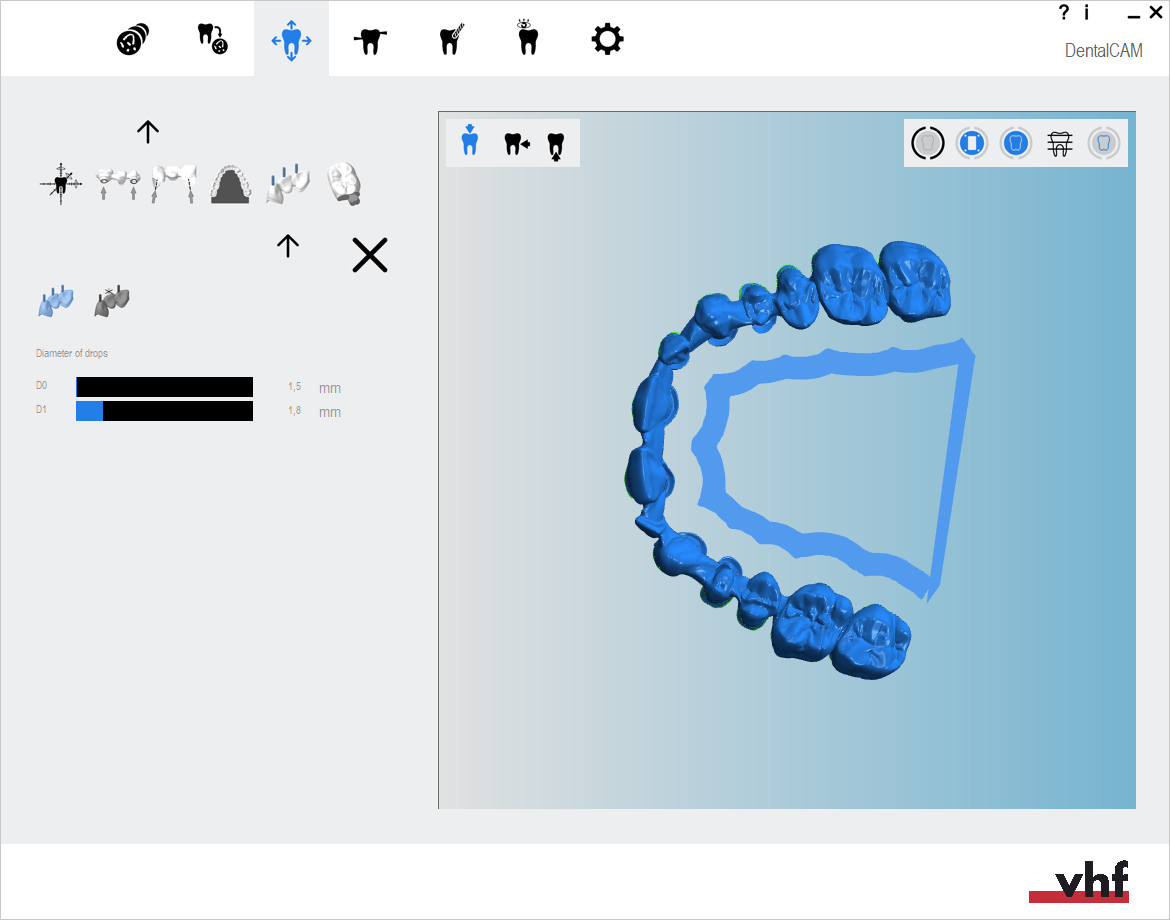

      • 设置烧结柱：图标和数值进度条

  4. 要设置一个烧结柱，请选择以下图标：
  5. （可选）使用 D0 数值进度条来调整端点的直径（在烧结炉中支撑物体的烧结柱部分）。
    • 如果端点直径小于节点的直径（请参阅下一步），则烧结柱将变为圆锥形而不是圆柱形。
    • 结点的直径必须大于或等于端点的直径。如有需要，DentalCAM 将相应调整数值进度条。
    • 此设置仅影响您将要设置的下一个烧结柱。
  6. （可选）使用D1 数值进度条来调整节点的直径（烧结柱与物体接触的起始点）。
    • 节点的直径不能小于端点的直径。
    • 结点的直径必须大于或等于端点的直径。如有需要，DentalCAM 将相应调整数值进度条。
    • 此设置仅影响您将要设置的下一个烧结柱。

    7. 建议：我们建议仅制造圆锥形烧结柱，因为它们更易于机器制造。端点直径的标准值为 1.5 mm，节点直径的标准值为 1.8 mm。

    • DentalCAM 在数值进度条的右侧显示以 mm 为单位的当前直径。
  7. 在胚料显示图中，选择要设置烧结柱的位置。保存时会删除物体以外的烧结柱。
    • DentalCAM 将在所选位置设置烧结柱。烧结柱由一个蓝点表示。

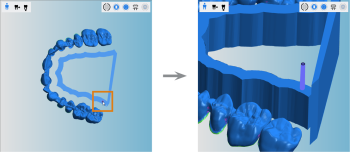

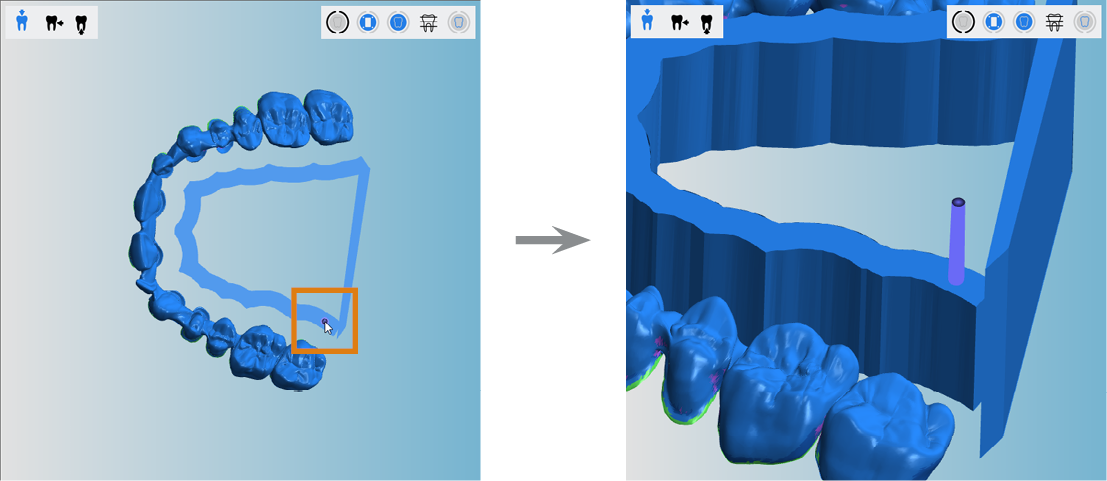

      • 在顶视图以及 3D 视图中设置一个烧结柱（标记为橙色的位置）

  8. 如果要删除一个烧结柱，请选择以下图标，然后单击所需的烧结柱：。
  9. 如果要设置更多烧结柱，请选择以下图标：。
    • 完成烧结柱的设置后，您的物体应如下所示：

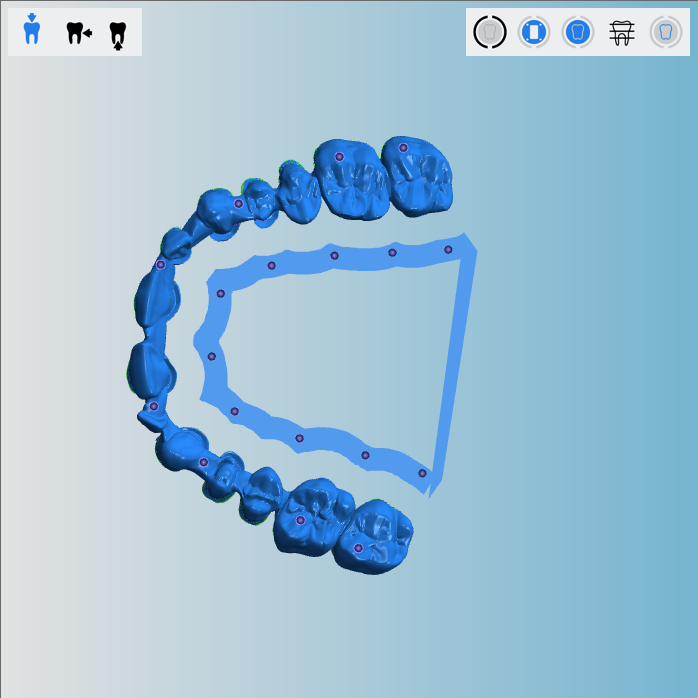

    在 2D 顶视图中下陷的一条桥

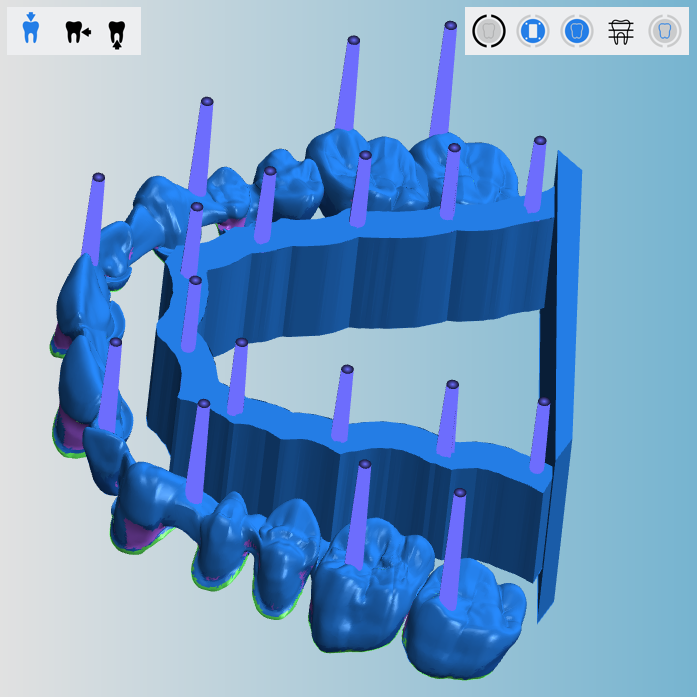

    在 3D 顶视图中下陷的一条桥

  10. 使用下方箭头图标保存更改：

  11. 使用上方箭头图标关闭编辑功能区域：

删除烧结柱

  1. （可选） 在坯料盘显示图中选择所需的物体。

    • DentalCAM 用彩色边框高亮显示物体列表中的物体。



  2. 如要打开所需物体的编辑功能，请选择左列中的以下图标：

    • 将显示编辑功能的图标栏。



  3. 如要打开用于设置烧结柱的编辑功能，请选择以下图标：

  4. 要删除一个烧结柱，请选择以下图标，然后单击所需的烧结柱：。

  5. 使用下方箭头图标保存更改：

  6. 使用上方箭头图标关闭编辑功能区域：

下一步是什么？

物体的下一个编辑功能：

标记精密附件（阴模和阳模）

如果您完成了对物体的调整：

设置连接杆

如果您不确定是否完成了对当前胚料的排版，请查看简单和完整排版工作流程：

如何排版物体
