Si applica a: E5, dentalcnc 9

Sostituire l’unità mandrino

Raccomandazione: Se si desidera sostituire contemporaneamente il mandrino e il soffietto, consigliamo di attenersi alla seguente sequenza:

  1. Staccare il soffietto dal gruppo mandrino.

  2. Rimuovere il gruppo mandrino.

  3. Rimuovere il soffietto.

  4. Installare il soffietto di ricambio e fissare il telaio del soffietto di ricambio.

  5. Installare il gruppo mandrino di ricambio.

  6. Fissare il soffietto di ricambio nel vano di lavoro.

    7. Descrizione fasi 1, 3, 4, 6: Sostituzione del soffietto

    Descrizione fasi 2, 5: Questo articolo della Guida

Guardare il video

Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy

Quando si sostituisce il mandrino, sostituire l'intero gruppo mandrino, composto dai seguenti componenti:

  • Mandrino comprensivo di pinza di serraggio

  • Unità di rilascio della pinza di serraggio comprensiva di cavo

Il gruppo mandrino si trova dietro la copertura per servizio superiore e la copertura di sicurezza:

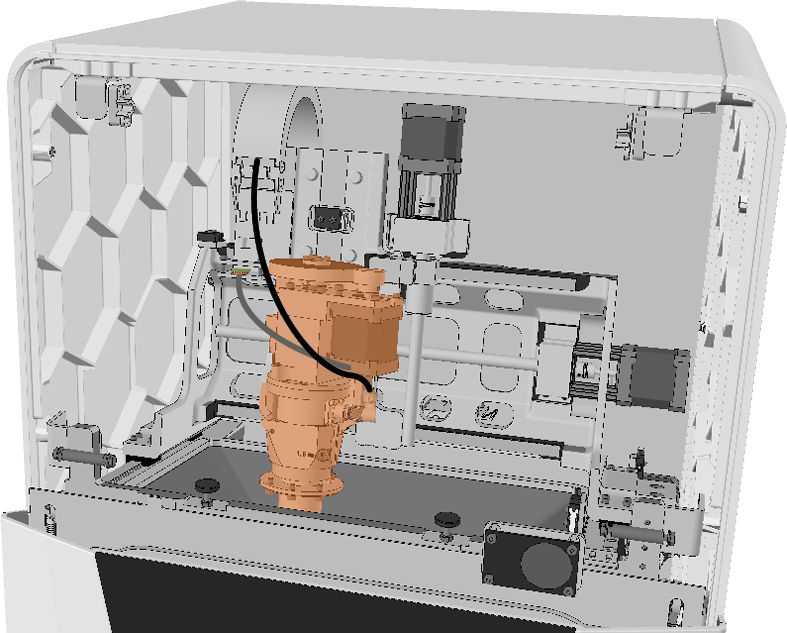

Gruppo mandrino nel vano interno della macchina (contrassegnato in arancione)

Alcuni passaggi dipendono dal soffietto installato. È disponibile in 2 varianti, che è possibile riconoscere visivamente:

  • Variante A:



  • Variante B:



  1. Tenere a portata di mano:

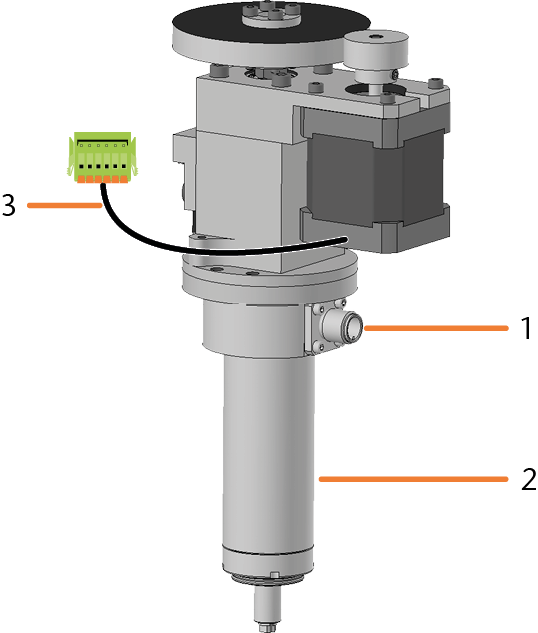

    • 1 x Mandrino di ricambio SFE 300E



      1. Collegamento per il cavo del mandrino

      2. Mandrino comprensivo di pinza di serraggio

      3. Cavo dell'unità di rilascio della pinza di serraggio con connettore

    • 1 x Cacciavite dinamometrico 1,5 Nm con punta TX20



  2. Avviare dentalcnc.

  3. Aprire la procedura guidata di assistenza con la seguente icona nella barra delle icone principale:

  4. Nell'attività Sostituzione del mandrino selezionare il pulsante Avvia.

    • Il mandrino si sposta nella posizione di cambio mandrino.

  5. Aprire lo sportello del vano di lavoro.

  6. Se è installata la variante A del soffietto:

    1. Allentare le 6 viti della piastra di fissaggio del soffietto utilizzando un cacciavite dinamometrico.



    2. Estrarre le viti dalla piastra di fissaggio del soffietto verso il basso. In caso di sostituzione con la variante B del soffietto, non è più necessaria la piastra di fissaggio del soffietto.



  7. Utilizzando il cacciavite angolare TX10, allentare le 3 viti che fissano il gruppo mandrino al soffietto.





  8. Tirare il soffietto il più in basso possibile sul mandrino.



  9. Chiudere lo sportello del vano di lavoro.

  10. Spegnere la macchina con l’interruttore di alimentazione principale.



  11. Rimuovere il coperchio per assistenza superiore:

    1. Accedere all’incavo sul lato sinistro e destro del coperchio.

    2. Sollevare il coperchio dai supporti.





  12. Svitare le 4 viti con il cacciavite dinamometrico da 1,5 Nm che fissano il coperchio di sicurezza.

  13. Rimuovere il coperchio di sicurezza.

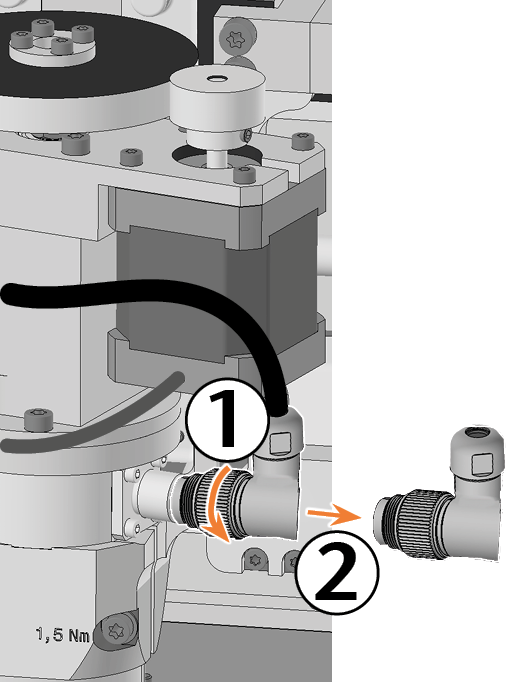

  14. Scollegare il cavo del mandrino ruotando il dado zigrinato verso di sé.

  15. Estrarre il cavo del mandrino dal collegamento sul mandrino.

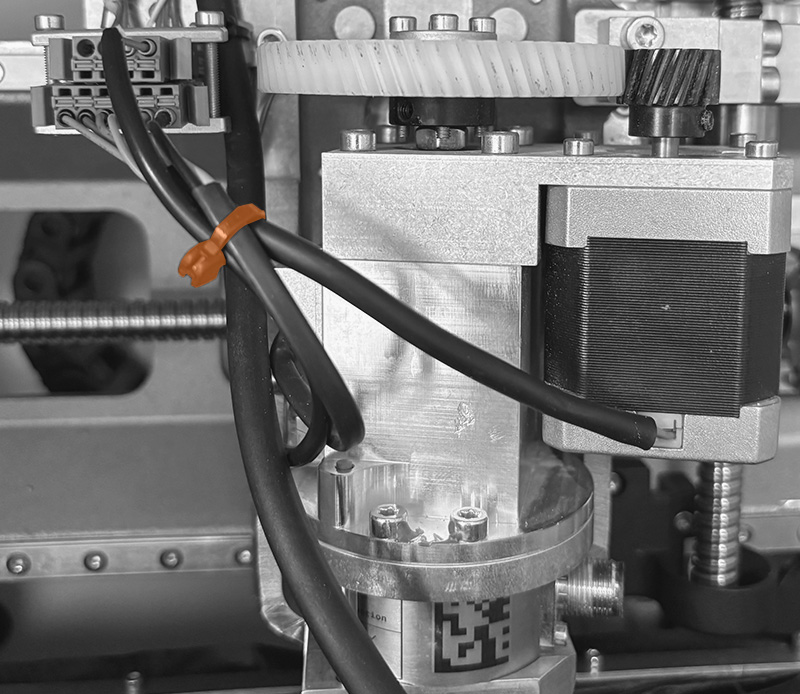

  16. Dall'unità di rilascio della pinza di serraggio partono 2 cavi con 1 connettore comune.

    Tagliare la fascetta fermacavi che fissa i 2 cavi dell'unità di rilascio della pinza di serraggio al cavo del sensore di temperatura.

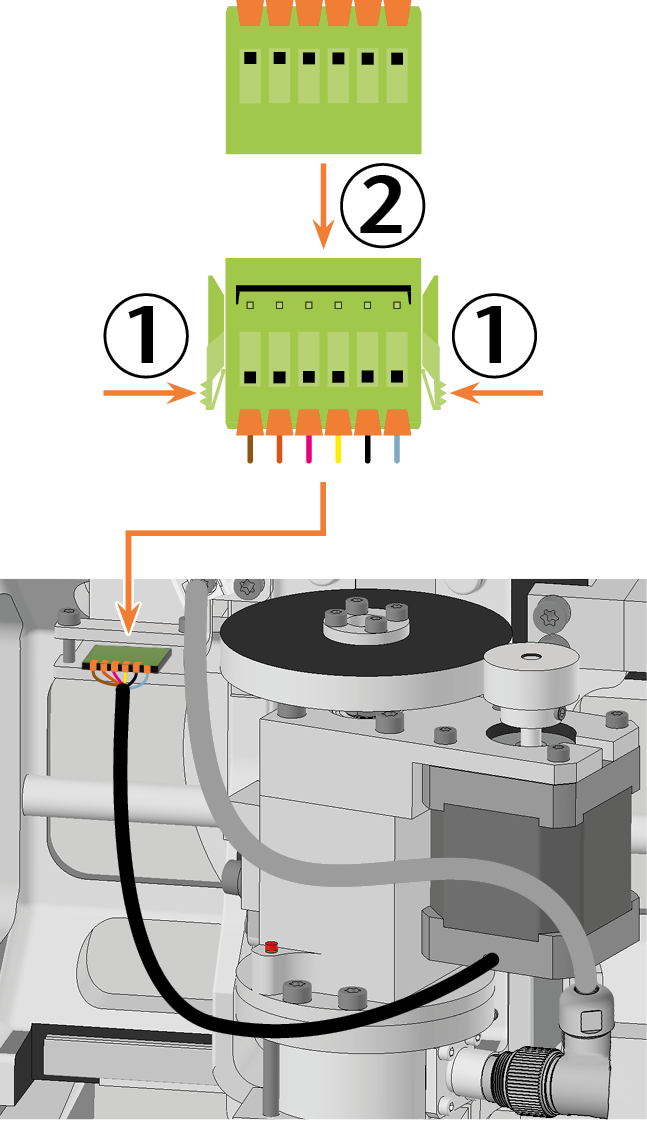

  17. Scollegare il cavo dell'unità di rilascio della pinza di serraggio:

    Premere verso il centro entrambi i morsetti di fissaggio del connettore ed estrarre il connettore dalla presa.

    18.



  18. Allentare la vite di fissaggio con il cacciavite dinamometrico. Non svitare completamente la vite.

  19. Estrarre il mandrino verso l'alto dal supporto del mandrino.

    20.

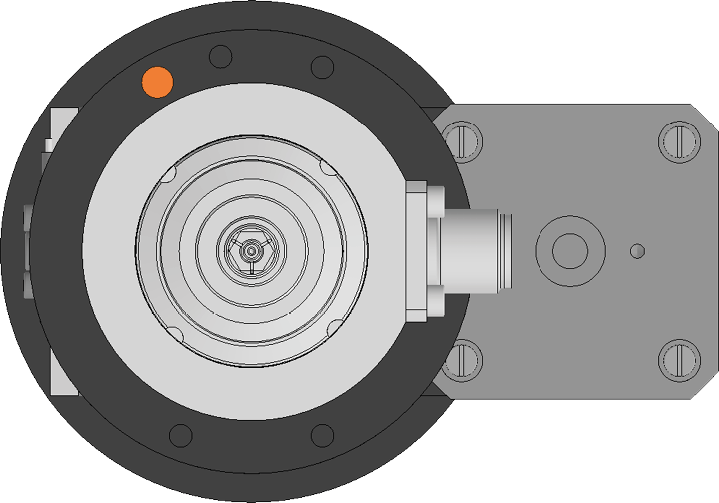

  20. Prendere il mandrino di ricambio e individuare l’apertura del perno di posizionamento (contrassegnata in arancione) sul lato inferiore.

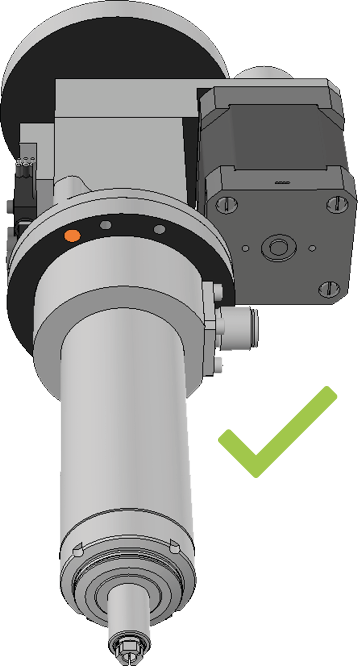

  21. Ruotare il mandrino in modo che l'apertura del perno di posizionamento (contrassegnata in arancione) si trovi nella parte anteriore sinistra.

    22.

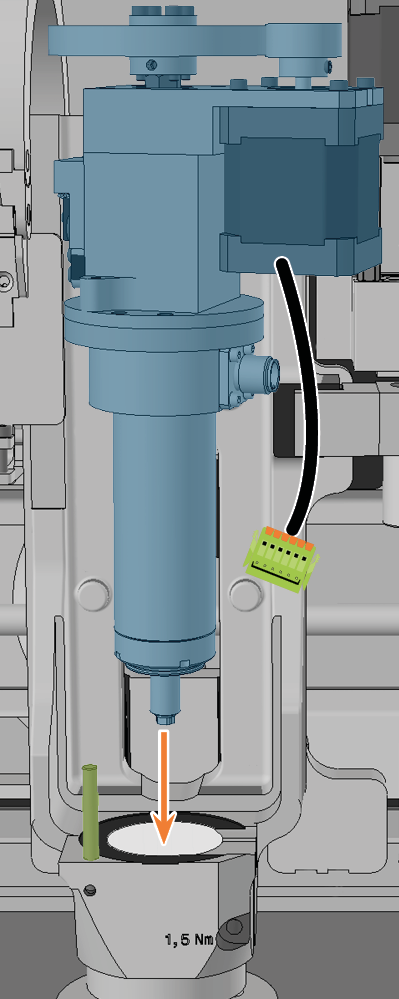

  22. Inserire il mandrino di ricambio nel supporto del mandrino dall'alto:

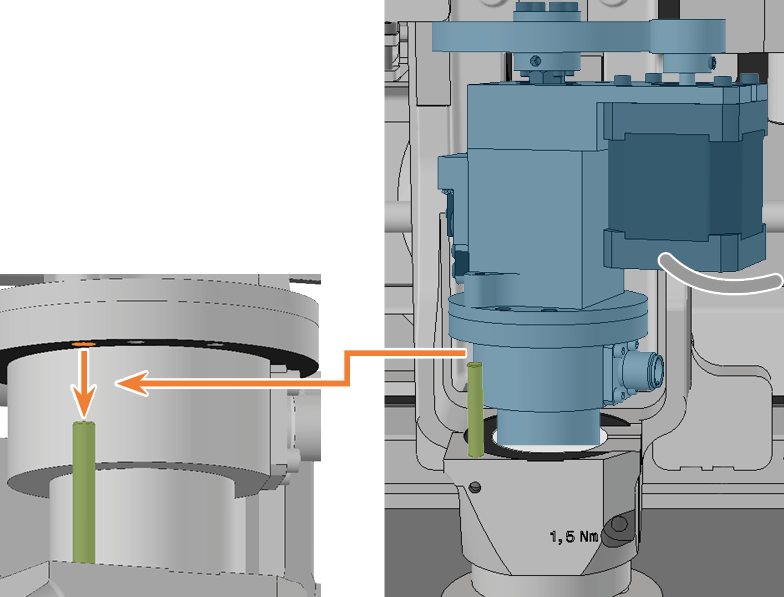

    1. Inserire il perno di posizionamento sul supporto del mandrino (contrassegnato in verde) nell’apertura del perno di posizionamento (contrassegnata in arancione) del mandrino.

    2. Spingere con cautela il mandrino verso il basso, facendo attenzione all'indicatore dell'altezza del mandrino.

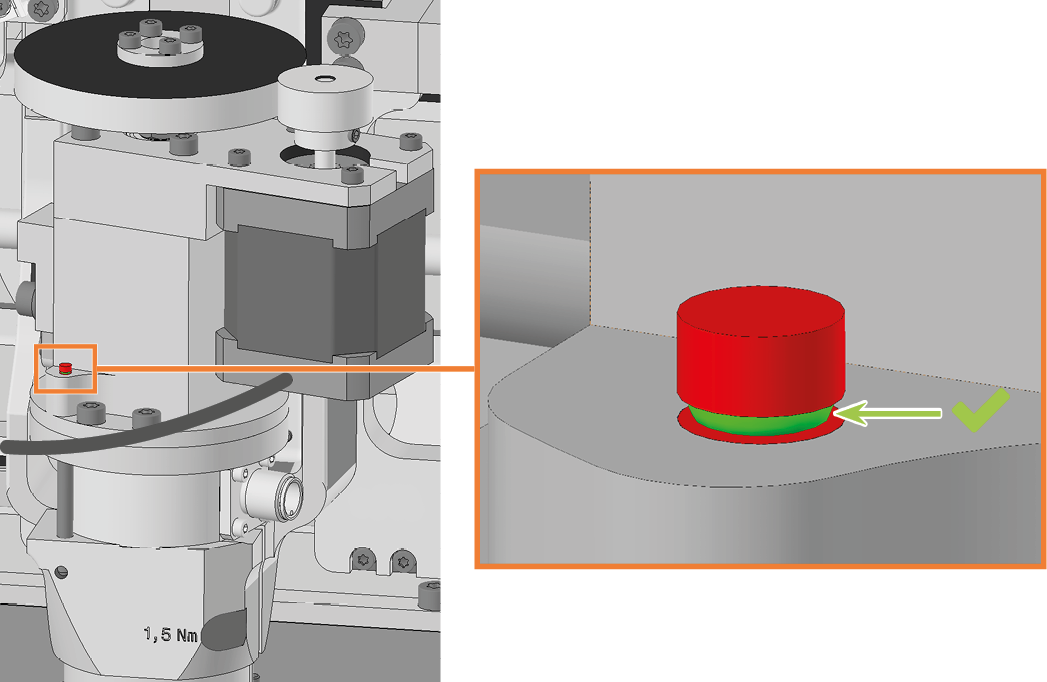

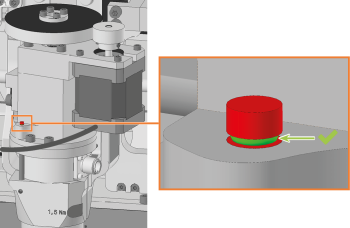

    • Una volta che il mandrino è stato spinto sufficientemente in basso, si vedrà l'anello verde sull'indicatore dell'altezza del mandrino.

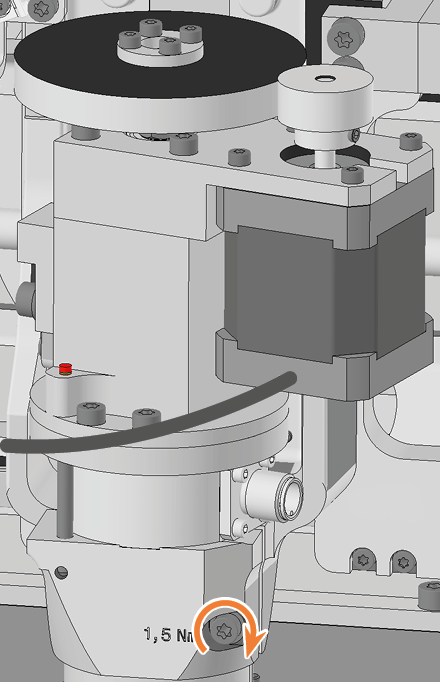

  23. Serrare la vite di fissaggio del mandrino con il cacciavite dinamometrico.

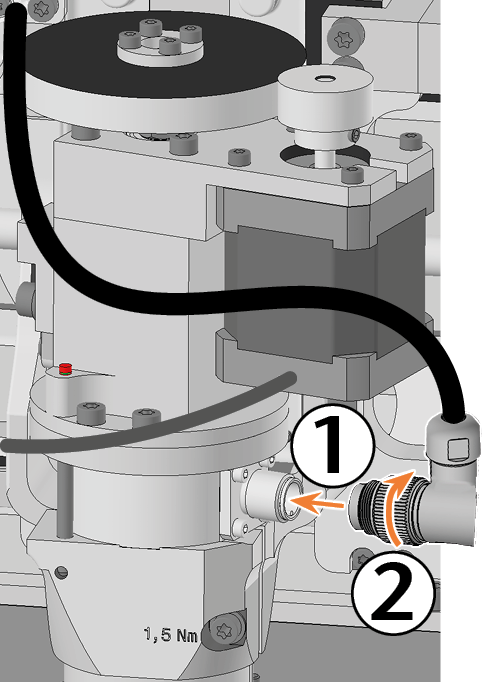

  24. Inserire il cavo del mandrino nel collegamento del mandrino.

  25. Avvitare il cavo del mandrino ruotando manualmente il dado zigrinato in direzione opposta a sé.

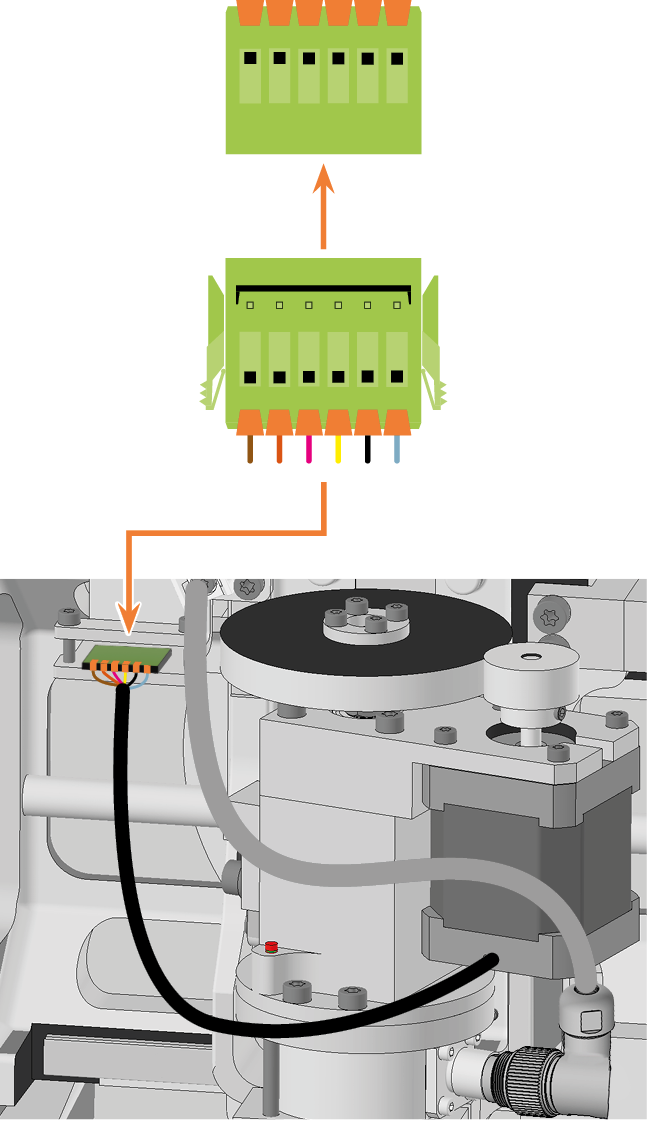

  26. Collegare il cavo dell'unità di rilascio della pinza di serraggio al relativo collegamento della macchina.

    27.





  27. Fissare insieme i 2 cavi dell'unità di rilascio della pinza di serraggio e il cavo del sensore di temperatura utilizzando una fascetta fermacavi.



  28. Posizionare il coperchio di sicurezza in modo che i 4 fori per le viti si trovino al di sopra dei 4 fori nell’alloggiamento della macchina.

  29. Avvitare il coperchio di sicurezza con il cacciavite dinamometrico a 1,5 Nm all’alloggiamento della macchina.

    30.





  30. Installare il coperchio per assistenza superiore:

    1. Inserire i bulloni (contrassegnato in arancione) del coperchio per assistenza nei supporti (contrassegnati in verde) del coperchio di sicurezza.

    2. Inclinare il coperchio per assistenza verso la macchina finché non scatta in posizione.







  31. Accendere la macchina con l’interruttore di alimentazione principale.

  32. Aprire lo sportello del vano di lavoro.

  33. Tirare l'apertura del soffietto verso l'alto sul mandrino fino alla battuta e mantenere il soffietto in questa posizione.

    I fori per le viti del supporto con cui fissare il soffietto devono coincidere con i corrispondenti fori per le viti del gruppo mandrino.





  34. Utilizzando il cacciavite angolare TX10, avvitare il soffietto in posizione con 3 viti nei fori anteriori:

    1. Posizionare con attenzione la prima vite e verificare che sia possibile avvitarla. Se ciò non è possibile, correggere la posizione del soffietto.

    2. Avvitare prima tutte le viti senza stringerle. In questo modo sarà possibile correggere la posizione del soffietto.

    3. Dopo aver avvitato correttamente tutte le viti, serrarle.

    35. Il mandrino è mostrato in posizione più alta per motivi di maggiore chiarezza



  35. Variante A del soffietto:

    1. Allineare le viti della piastra di fissaggio del soffietto come mostrato nella figura seguente.

    2. Far scorrere la piastra di fissaggio del soffietto sul mandrino fino a raggiungere il soffietto.

      I fori per le 6 viti della piastra di fissaggio del soffietto devono essere allineati con i fori corrispondenti del soffietto.

      3.

    3. Serrare la piastra di fissaggio del soffietto con 6 viti utilizzando il cacciavite dinamometrico:

      Posizionare con attenzione la prima vite e verificare che sia possibile avvitarla. Se ciò non fosse possibile, correggere la posizione della piastra di fissaggio del soffietto.

    4. Avvitare prima tutte le viti senza stringerle. In questo modo sarà possibile correggere la posizione della piastra di fissaggio del soffietto.

    5. Dopo aver avvitato correttamente tutte le viti, serrarle.

      6.

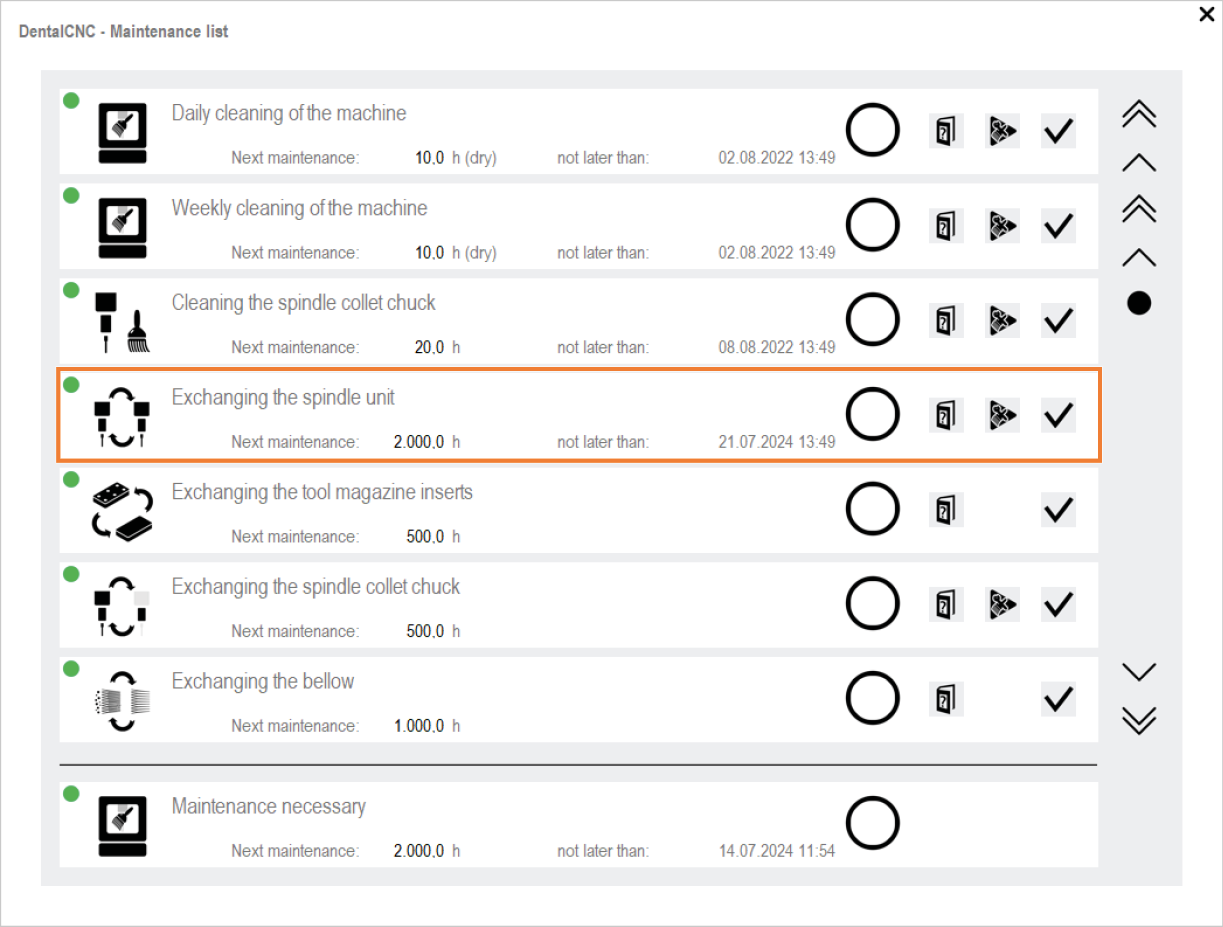

  36. Aprire la procedura guidata di assistenza con la seguente icona nella barra delle icone principale:

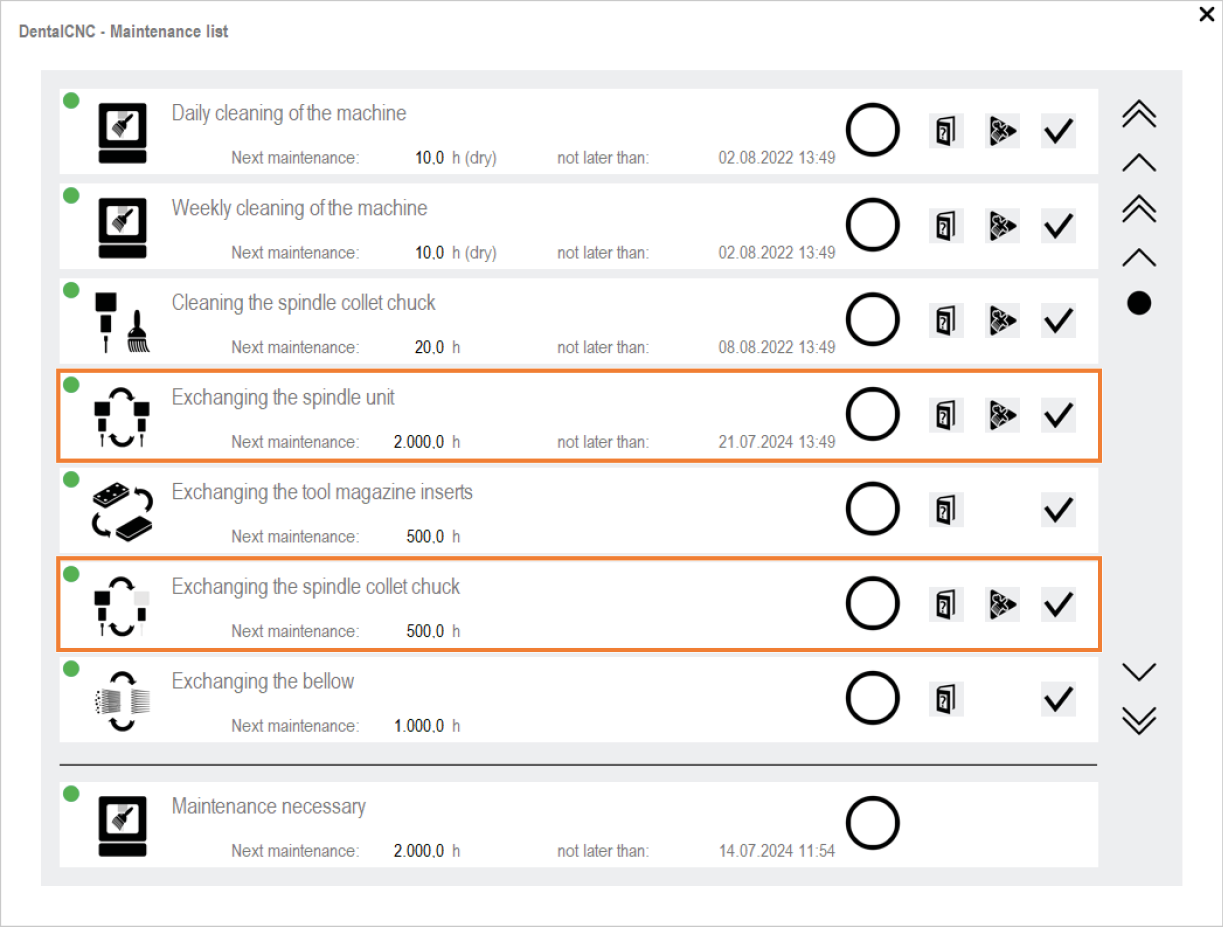

  37. Confermare le attività Sostituzione del mandrino e Sostituzione della pinza di serraggio del mandrino facendo clic sul pulsante Contrassegna come completata.

  38. Fresare un campione di prova e calibrare la macchina, se necessario.

    Tarare la macchina con i campioni di taratura

  39. Contattare il servizio clienti e far ripristinare le ore di funzionamento del mandrino.

    Questo può essere importante per la determinazione dei diritti di garanzia.
