S'applique à : K5+

Gérer les outils

Le workflow de création de restauration est le suivant :

→

→

→

→

→

PRUDENCE

Détérioration de la broche ou des positions d’outil en cas d’utilisation d’outils non adaptés

L’utilisation d’outils non adaptés est susceptible d’endommager la pince de serrage ou la broche et/ou les positions d’outils.

  • N’utilisez que des outils ayant une face de dépouille suffisante sur la tige d’outil.

  • Montez un anneau de retenue comme anneau d'arrêt selon la norme DIN 471-A3.

  • Consultez les autres paramètres du chapitre Caractéristiques techniques.

Nous recommandons d’utiliser des outils d’origine, ceux-ci ayant été spécialement conçus pour les tâches à réaliser.

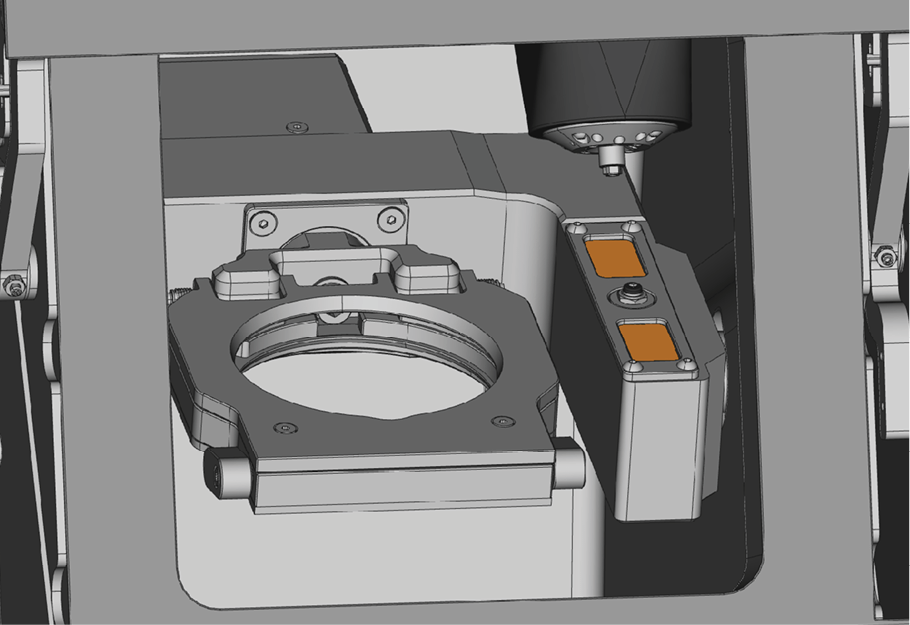

Vous pouvez insérer jusqu'à 16 outils dans le magasin d'outils.



Changement d'outil automatique ou manuel

Le changement d’outil peut être effectué automatiquement via le magasin d’outils ou manuellement via la pince de serrage. Puisque vous pouvez configurer chaque position d’outils individuellement, les changements automatiques et manuels sont possibles en parallèle.

Propriétés du changement automatique d’outil

  • La machine charge automatiquement les outils nécessaires à partir du magasin pendant l’usinage.

  • Vous devez placer tous les outils nécessaires dans le magasin d’outils avant le début du travail.

  • Cas par défaut pour toutes les positions d’outils où aucun changement manuel n’est configuré dans dentalcnc.

Vous ne pouvez pas changer automatiquement d’outil dans les cas suivants :

  • Une position d'outil est usée et ne peut plus recevoir d'outils correctement.

  • Vous utilisez des outils qui ne s'insèrent pas dans le magasin d'outils.

Propriétés du changement d’outil manuel

  • Vous insérez manuellement les outils dans la pince de serrage de la broche pendant la tâche à la demande de dentalcnc.

  • Vous devez configurer ce changement d’outil manuel pour les différentes positions d’outils dans dentalcnc.

Insérer et remplacer des outils

Vous devez utiliser ou remplacer des outils dans les cas suivants :

  • Lors de la première utilisation de la machine
  • Après le remplacement des inserts du magasin d'outils en raison de l'usure
  • Lorsque la durée de vie d'un outil a expiré
  • Lorsque les outils sont endommagés ou usés
  • Si les travaux suivants nécessitent des outils supplémentaires / différents de ceux du magasin d'outils

Vous pouvez vérifier la durée de vie restante de tous les outils dans la vue Gestion des outils dans dentalcnc.

Vous pouvez équiper le magasin d'outils de votre machine de deux façons :

  • Par insertion manuelle dans le magasin d'outils : Il s'agit de la façon la plus rapide. Elle est décrite ci-dessous.
  • Par l’intermédiaire de la broche : Vous insérez un outil dans la pince de serrage et la broche déposera l’outil dans le magasin d’outils. Cette option prend plus de temps, mais pourrait être plus pratique pour certains. La méthode est décrite dans la documentation du logiciel de fabrication.

Vous insérez manuellement des outils comme suit :

  1. Supprimez les outils usés ou endommagés du magasin d'outils, le cas échéant.
  2. Insérez les nouveaux outils :

    3. ATTENTION !Résultats de fabrication inutilisables en cas d'affectation incorrecte des outils

    1. Veillez à ce que les positions des outils dans le magasin d’outils correspondent à celles de dentalcnc.

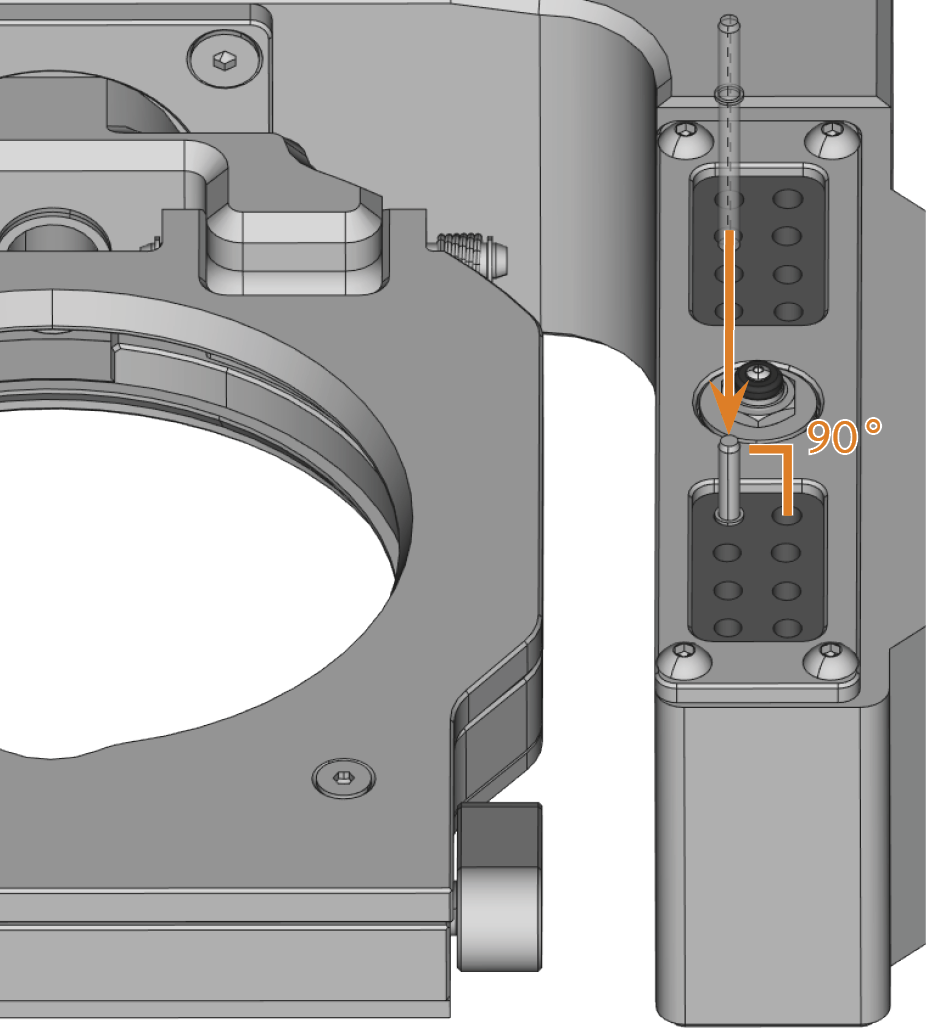

    2. Insérez les outils directement dans les positions de l'outil avec l'arête de coupe dirigée vers le bas. Poussez-les jusqu'à ce que l'anneau touche le caoutchouc.
  3. Après le remplacement d'un outil, réinitialisez la valeur de la durée de vie de l'outil. Pour ce faire, sélectionnez l’affichage de la gestion des outils dans dentalcnc.

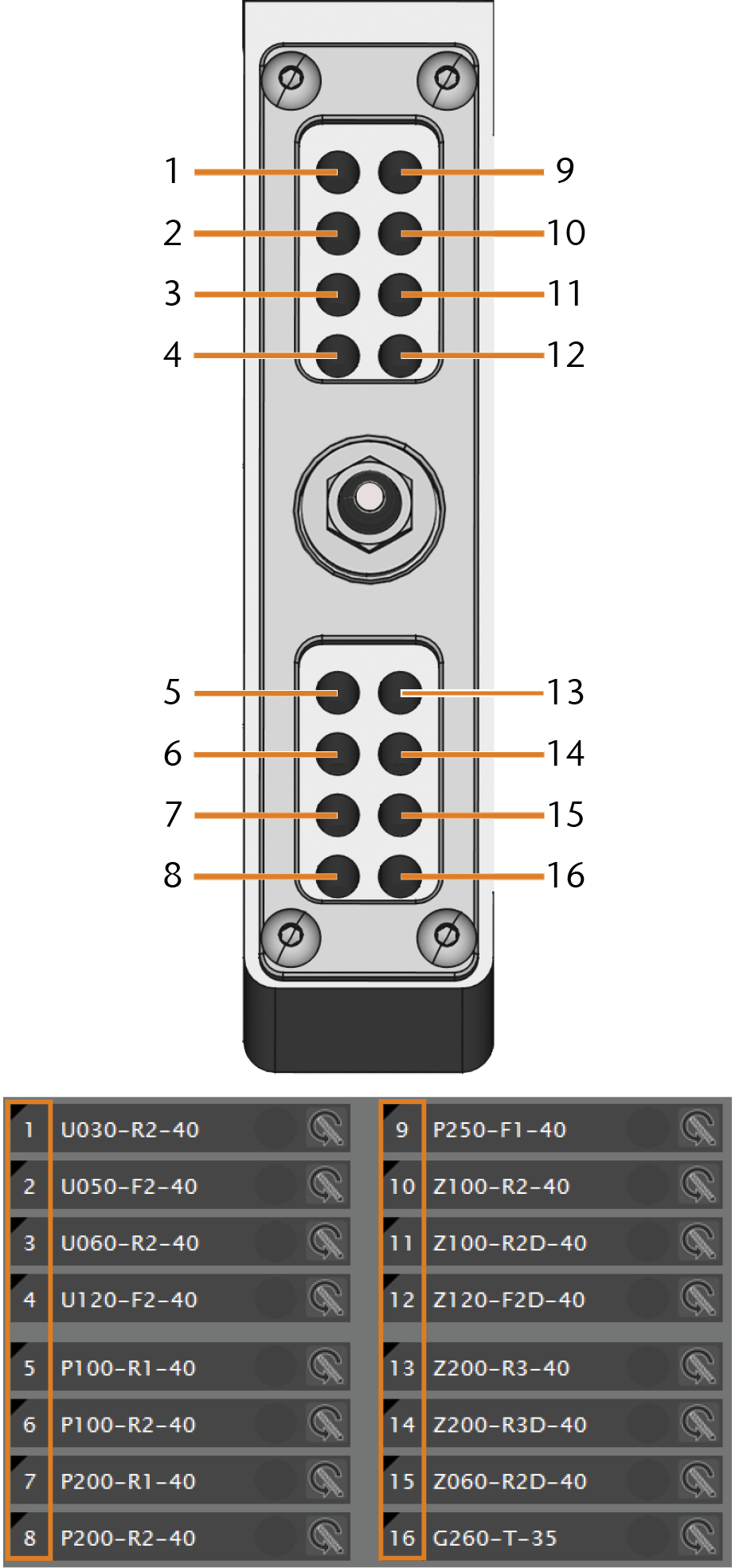

Supérieur : Positions d'outils 1 - 16 dans le magasin d'outils
Bas : Positions d'outil 1 - 16 dans dentalcnc
