Ajout d’outils pour la fabrication

Avant la fabrication, vous devez enregistrer votre stock d’outils ainsi que leur emplacement dans le magasin d’outils de la machine. C'est une condition indispensable pour la surveillance de leur durée de vie ainsi que pour l'utilisation correcte des outils pendant la fabrication.

Vous configurez le stock d’outils pour l’installation de dentalcnc et les emplacements dans le magasin d’outils pour chaque machine.

Conditions préalables

• Vous avez sélectionné la machine souhaitée dans la liste des machines .

• Recommandation : Il existe au moins 1 ordre de fabrication pour cette machine. Cela facilite le choix des outils nécessaires.

1. Ouvrez la gestion des outils en cliquant sur le symbole suivant dans la barre de symboles principale :

ou

Dans la vue de fabrication, cliquez sur le bouton Outils pour une tâche.

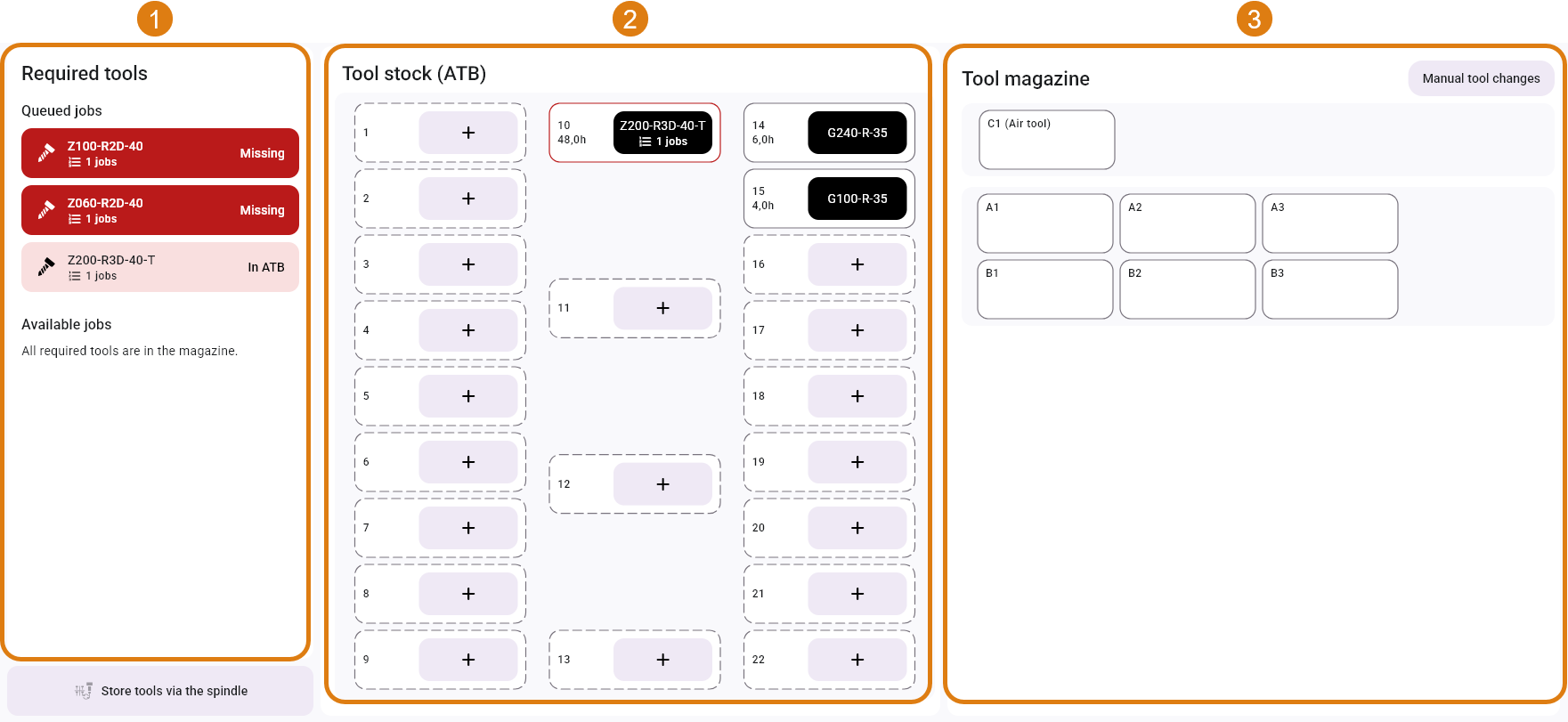

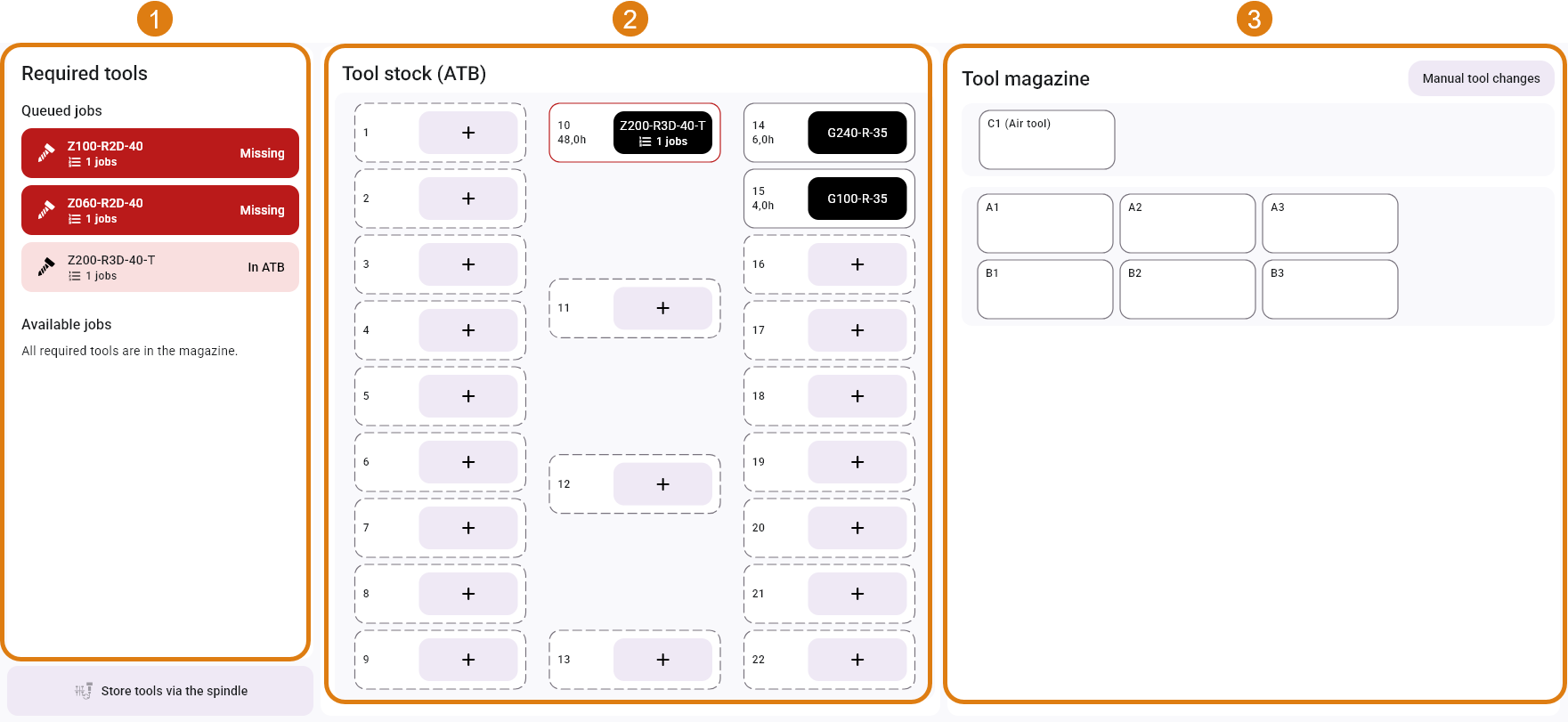

• La fenêtre Gestion des outils s'ouvre.



  1	La section Outils requis affiche les outils nécessaires pour les tâches en attente et pour toutes les tâches disponibles.
  2	La section Stock d’outils (ATB) affiche les outils virtuels déjà enregistrés dans l'ATB virtuel. Les outils nécessaires à la réalisation des tâches en cours sont encadrés en rouge.
  3	La section Magasin d’outils répertorie tous les outils virtuels présents dans le magasin d’outils de la machine. L’agencement des positions d’outils correspond à celui de la machine.

2. Ajoutez des outils virtuels au stock d’outils.

   • Tout type d'outils
   • Outil pour les tâches existantes

   1. Si vous utilisez un ATB physique, insérez-y l'outil physique.

   2. À la même position dans la section Stock d’outils (ATB), cliquez sur le symbole

   • La fenêtre Ajouter un outil à l'ATB s'ouvre.

   3. (Facultatif) Utilisez les fonctions de filtrage pour réduire la liste de sélection.

   4. Double-cliquez sur le code de correspondance souhaité.

   5. Pour réaffecter un outil, faites-le glisser vers un autre emplacement libre.

   1. Faites glisser l'outil virtuel de la zone Outils requis vers un emplacement vide dans l'ATB virtuel.

   2. Pour réaffecter un outil, faites-le glisser vers un autre emplacement libre.

   3. Si vous utilisez un ATB physique, insérez-y l'outil physique.

   4. Répétez les 2dernières étapes pour tous les outils mentionnés de la section Outils requis.

3. Vérifiez la durée de vie indiquée pour les outils déjà utilisés dans le stock d’outils.

   La durée de vie de l’outil est indiquée dans dentalcnc sous forme de nombre décimal.

   Exemple : 10,5 h correspond à 10 heures et 30 minutes.



4. Ajoutez un outil de remplacement du même type à votre stock d’outils si la durée de vie de l’outil est insuffisante ou pour éviter toute rupture d’outil.

   Placez également l'outil physique dans la même position dans l'ATB physique, le cas échéant.

   Exemple :





   1	Outil dont la durée de vie est insuffisante
   2	Outil de remplacement du même type, avec une durée de vie suffisante

5. Insérez les outils dans le magasin d’outils :

   1. Faites glisser un outil depuis la zone Stock d’outils (ATB) vers un emplacement dans la zone Magasin d’outils.

      Vous ne devez utiliser les AirTools que dans les emplacements prévus à cet effet.





   2. Insérez immédiatement l'outil physique correspondant dans le magasin d’outils de la machine.

      L’ajout simultané d’outils physiques et virtuels permet d’éviter les erreurs.

• Les chiffres affichés dans le cercle vert indiquent le nombre de tâches en attente pour lesquelles l'outil est nécessaire.

  Utilisez ces informations pour évaluer la durée de vie restante et, si nécessaire, ajoutez des outils de remplacement provenant du stock d’outils.



6. Répétez les 2 dernières étapes pour tous les outils nécessaires, y compris les outils de remplacement.

• dentalcnc signale les outils de remplacement par un cadre vide autour du code de correspondance.



Supprimer des outils

Lorsque vous retirez des outils, les durées de vie des outils enregistrées sont également effacées.

Vous ne pouvez pas annuler cette opération.

• Faites glisser l'outil virtuel sur le bouton Retirer.

  Le bouton n'est affiché que pendant l'opération dans la zone Magasin d’outils.

Réinitialiser la durée de vie de l’outil

Lorsque vous remplacez un outil physique, vous devez réinitialiser la durée de vie de l’outil virtuel correspondant. Sinon, dentalcnc le remplace trop tôt par un outil de remplacement configuré.

Vous ne pouvez pas annuler cette opération.

• Faites glisser l'outil virtuel sur le bouton Réinitialiser la durée de vie de l’outil.

  Le bouton n'est affiché que pendant l'opération dans la zone Magasin d’outils.

Et ensuite ?
