S'applique à : E5

Comprobación del volumen de suministro

Les étapes d’installation jusqu’au fonctionnement sont les suivantes :

→

→

→

  • Desembale la máquina y compruebe el volumen de suministro a partir de la siguiente lista.

Machine, câbles, outils

1

2

3

Outils

4

5

6

Outils dentaires

7





Ustensiles d'entretien

8

9

10

11

12

13

Pièces de rechange

14

15

16

17

18

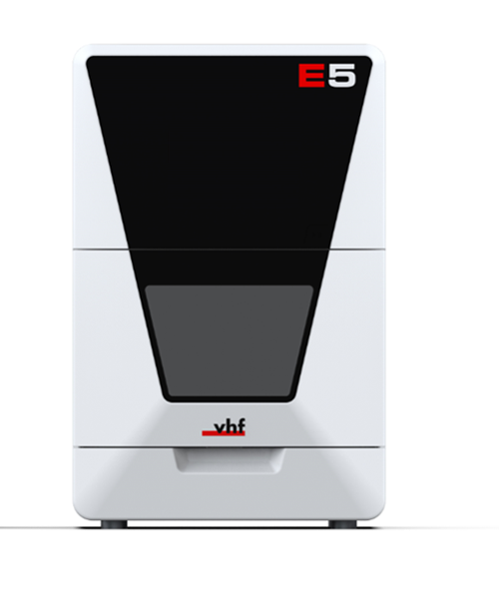

  1. 1 x Máquina E5

  2. 1 x Cable de red Ethernet

  3. 1 x Cable de alimentación

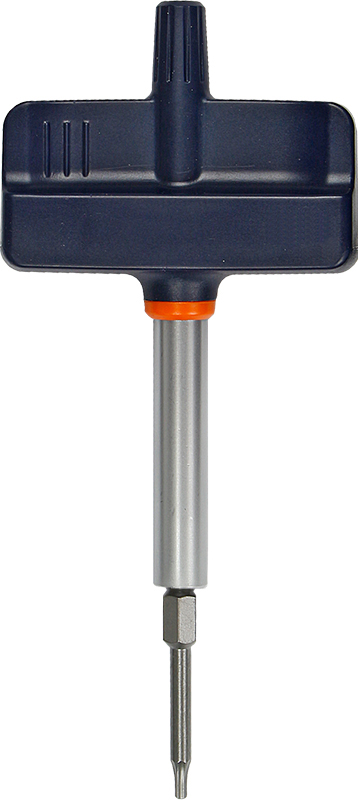

  4. 1 x Destornillador de torque 1,5 Nm avec embout TX20

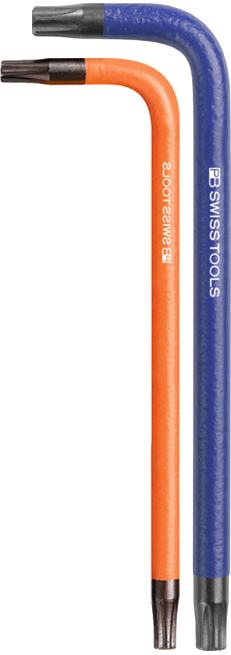

  5. 2 x Destornillador de ángulo

    • 1 x TX10 (orange)

    • 1 x TX25 (bleu)

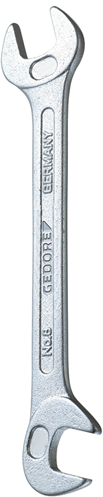

  6. 1 x Clé de 5,5 mm pour retirer un outil cassé

  7. 1 x ATB pour le stockage d'outils

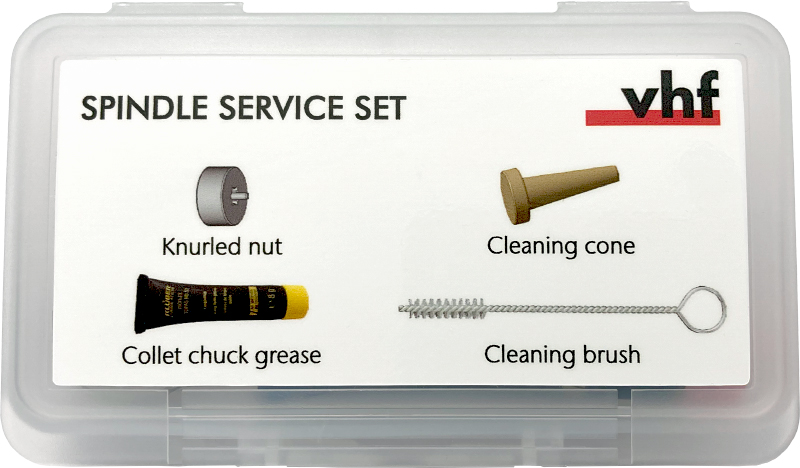

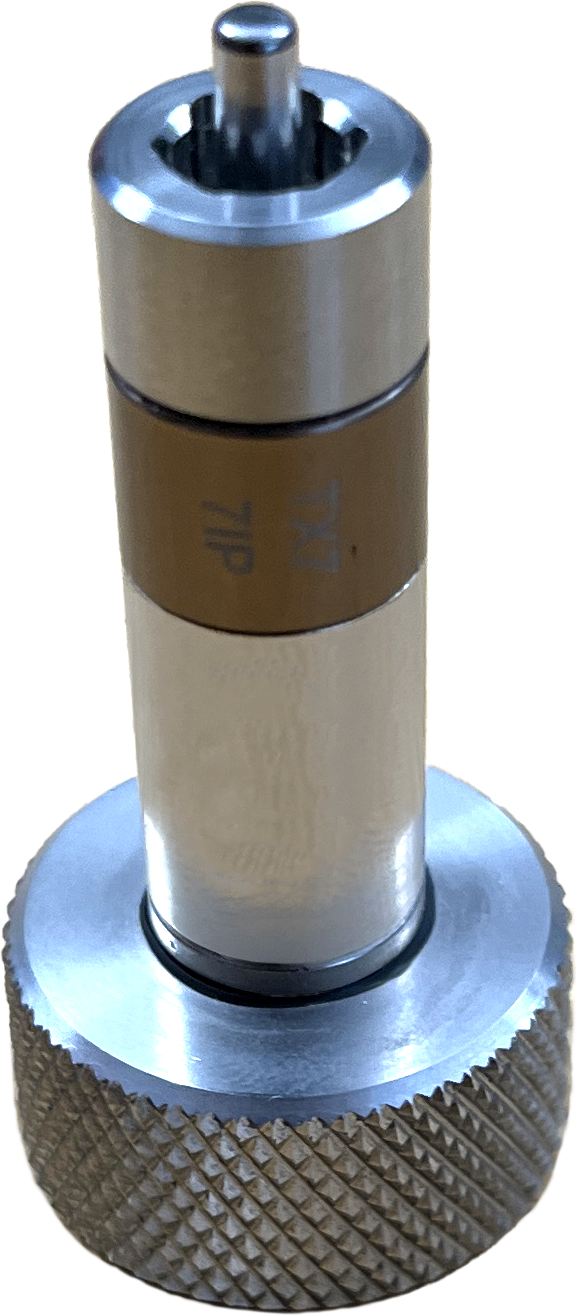

  8. 1 x Kit de mantenimiento de husillo

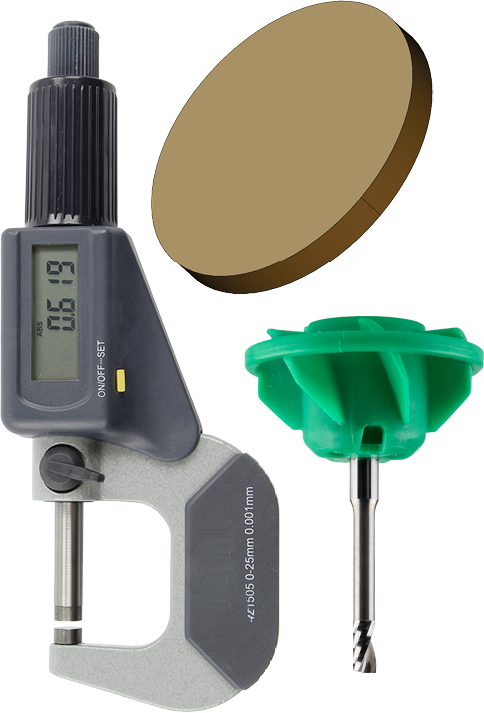

  9. 1 x Kit de calibrado:

    • 1 x Micromètre

    • 3 x Pièce brute de paramétrage

    • 1 x AirTool P250-F1-40-T

    • 1 x P200-R1-40-T (à partir d’avril 2024)

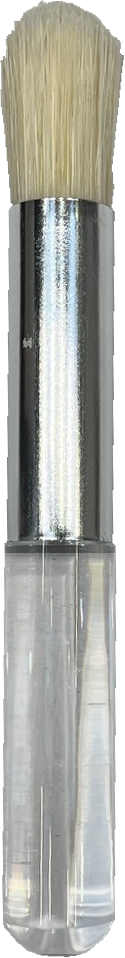

  10. 1 x Brocha de limpieza para el portapiezas

  11. 1 x Paño de microfibra

  12. 1 x Broca para posiciones de herramientas (2,8 mm)

  13. 2 x Tornillo de recambio para el portapiezas

  14. 4 x Capuchon de protection pour vis de fixation du module d’axe A-B

  15. 6 x Capuchons de protection pour porte-pièces

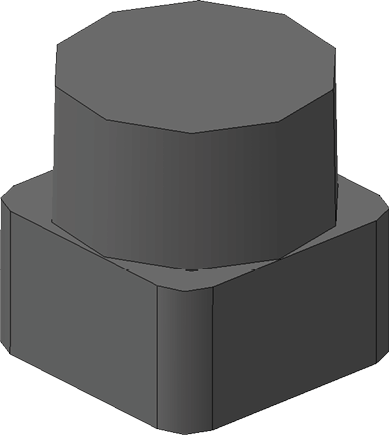

  16. 1 x Insert pour AirTool

  17. 1 x Inserto del almacén de herramientas

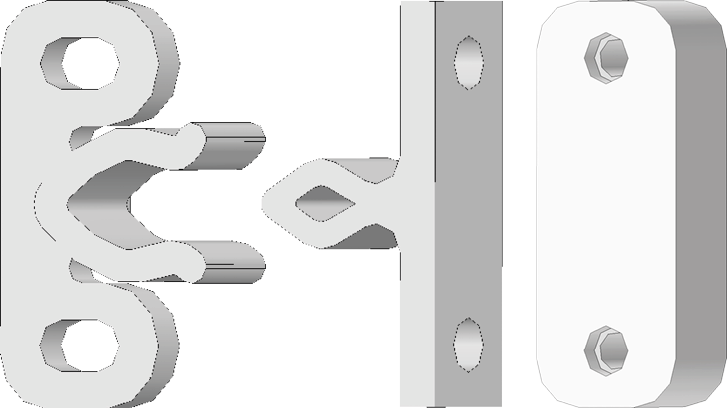

  18. Fijaciones para la cubierta de servicio superior e inferior

    • 4 x fiches pour verrou de fixation

    • 4 x prises pour verrou de fixation

    • 4 x Bloc de serrage

    Remplacement des verrous de fixation et des blocs de serrage du couvercle d’accès supérieur

    Remplacement des verrous de fixation et des blocs de serrage du couvercle d’accès inférieur

Non illustrés :

  • 1 x Supplément pour déballer et installer la machine

  • Verrou de transport

    • 3 x Insert en mousse

    • 2 x Boîte à accessoires

    • 1 x Verrou de broche

  • Set d’emballage

    • 1 x Carton de transport, y compris insert inférieur

    • 1 x Rembourrage supérieur et rembourrage inférieur

    • 5 x Butoir de porte de la chambre de travail

    • 1 x Capot de protection de transport

    • 1 x Capot de protection du boîtier

    • 2 x bandes de cerclage, boucles incluses

    • 4 x coins protège-arêtes
