S'applique à : E4

Remplacer le porte-pièce

  1. Ayez à portée de main :

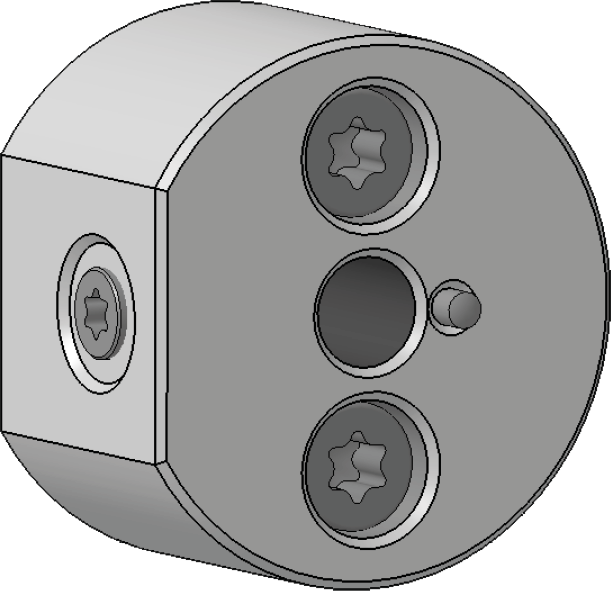

    • 1 x Porte-pièce de remplacement

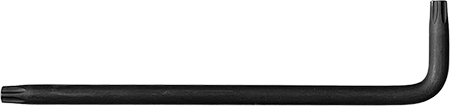

    • 1 x Destornillador de ángulo TX20

    • 1 x Outil plat émoussé

  2. Cierre la puerta de la cámara de trabajo.

  3. Déplacez les axes en position par défaut en sélectionnant l'icône illustrée dans l'affichage Usinage dans dentalcnc.

  4. Abra la puerta de la cámara de trabajo.

  5. Quittez dentalcnc

  6. Apague la máquina mediante el interruptor principal.

  7. ATTENTION !Portez des gants.

  8. Retire la pieza en bruto del portapiezas, si la hay.

    Fijar y retirar piezas en bruto

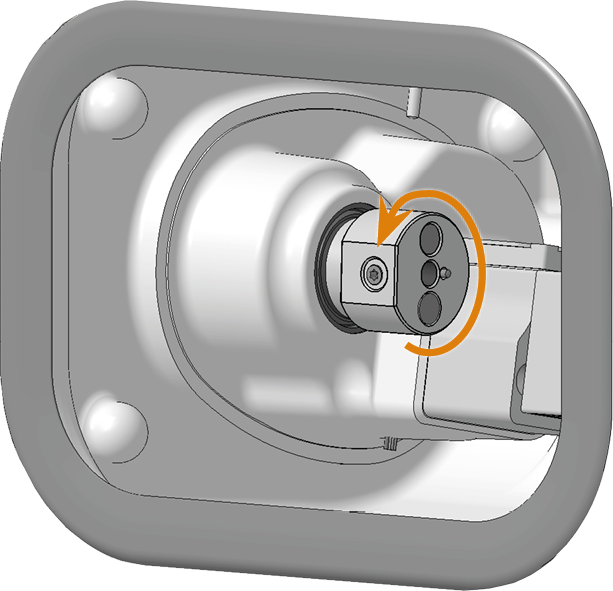

  9. Faites tourner le porte-pièce à la main aussi loin que possible vers la gauche.

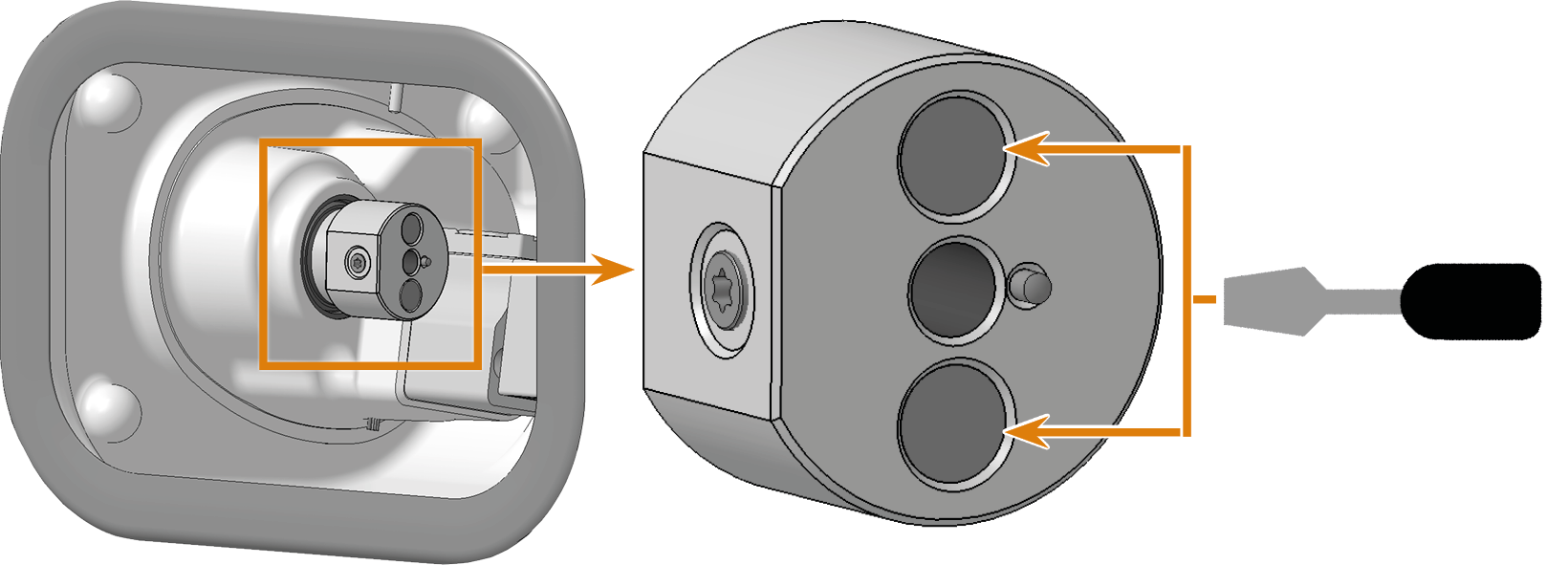

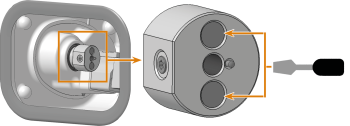

  10. Retirez les 2 capuchons de protection à l'aide de l'outil plat et émoussé.

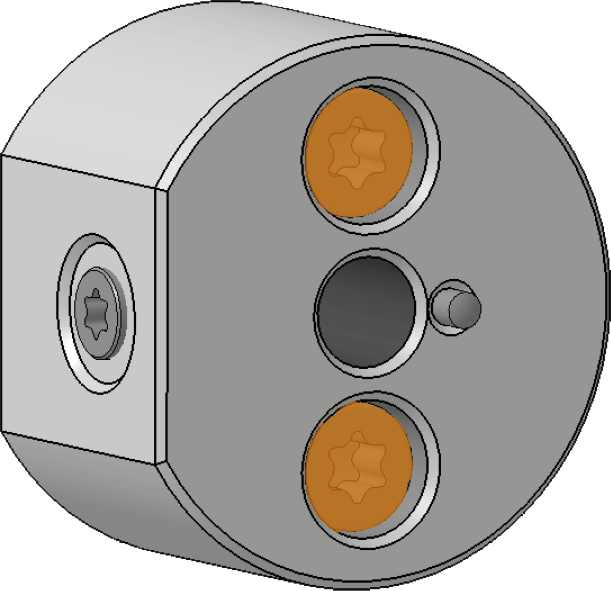

  11. Dévissez les 2 vis (marquées en orange) qui fixent le porte-pièce.







  12. Retirez le porte-pièce et les vis de la chambre de travail.

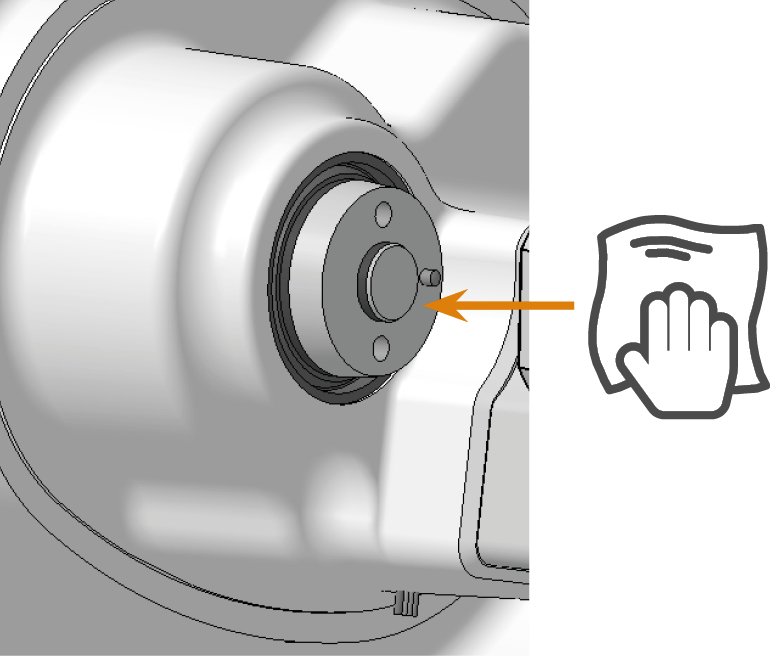

  13. Nettoyez la surface avec un chiffon humide.

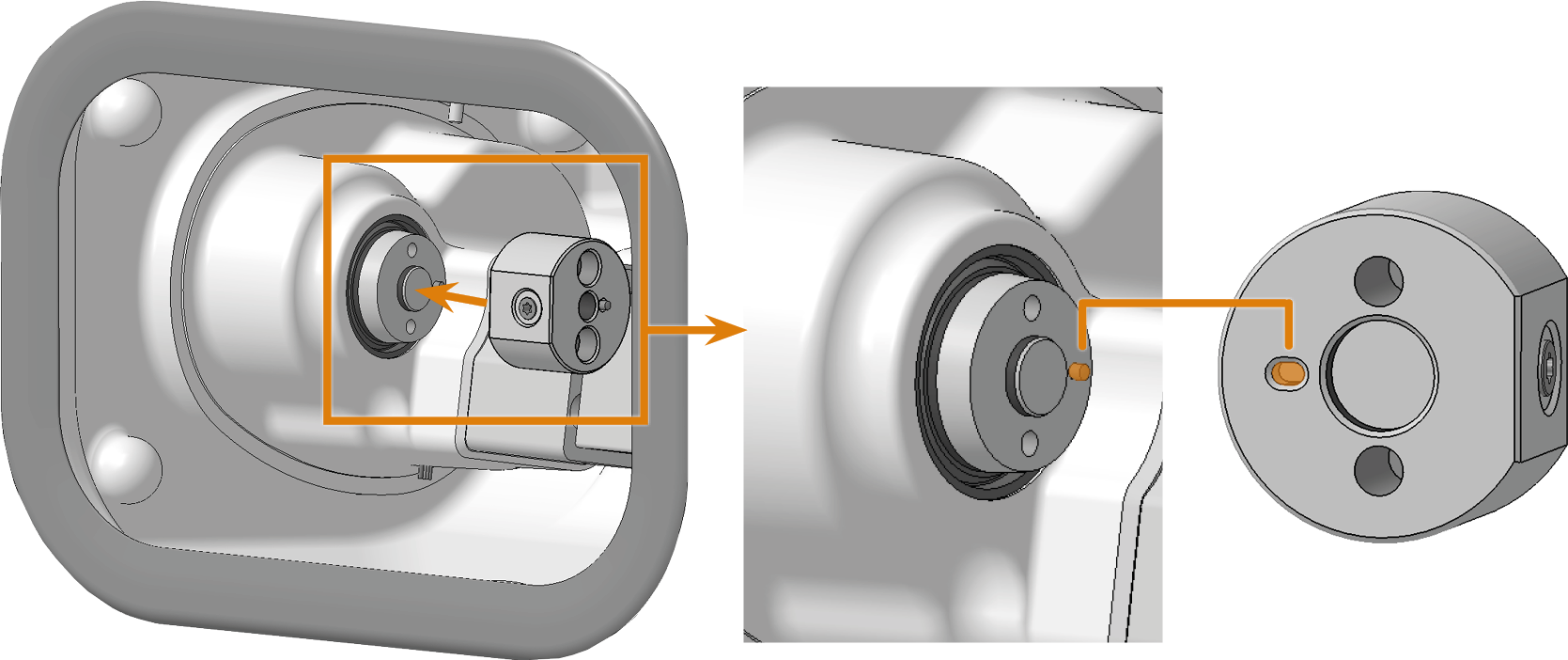

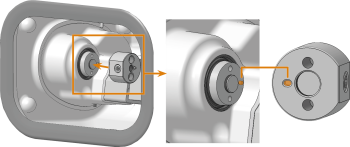

  14. Positionnez le porte-pièce de remplacement. Veillez à ce que l'encoche du porte-pièce soit bien positionnée sur la tige de positionnement de l'axe A.

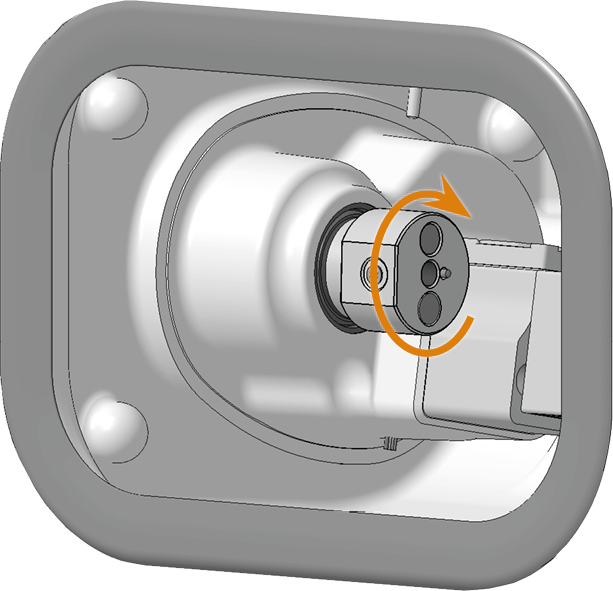

  15. Faites tourner le porte-pièce à la main aussi loin que possible vers la droite.

  16. À l’aide du tournevis à angle TX20, vissez le porte-pièce avec 2 vis (marquées en orange).





  17. Couvrez les vis avec les capuchons de protection.

  18. Cierre la puerta de la cámara de trabajo.

  19. Encienda la máquina mediante el interruptor principal.

  20. Lancez dentalcnc.

  21. Fraisez une pièce de contrôle et étalonnez la machine si nécessaire.

    Calibrado de los ejes
