S'applique à : Machines dentaires

Monter les pièces brutes d'étalonnage

En paramétrant la machine avec les échantillons d'étalonnage et d'essai, il est possible d'améliorer les résultats de l'usinage.

La documentation du logiciel de fabricationFermé Terme désignant le progiciel de dentalcam et dentalcnc. contient toutes les informations nécessaires au paramétrage de la machine. Vous ne trouverez dans ce document uniquement des informations spécifiques à la machine.

Votre machine est livrée avec un kit d'étalonnage. Ce dernier contient les éléments suivants :

  • Pièces brutes d'étalonnage à partir desquelles les spécimens de contrôle ou d'étalonnage seront fraisés
  • Un outil pour le fraisage des spécimens de contrôle ou d'étalonnage
  • Micromètre permettant de mesurer la précision d'usinage atteinte

E3

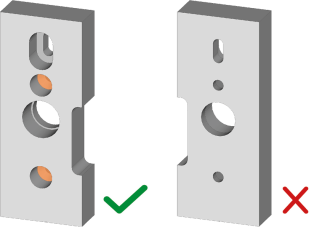

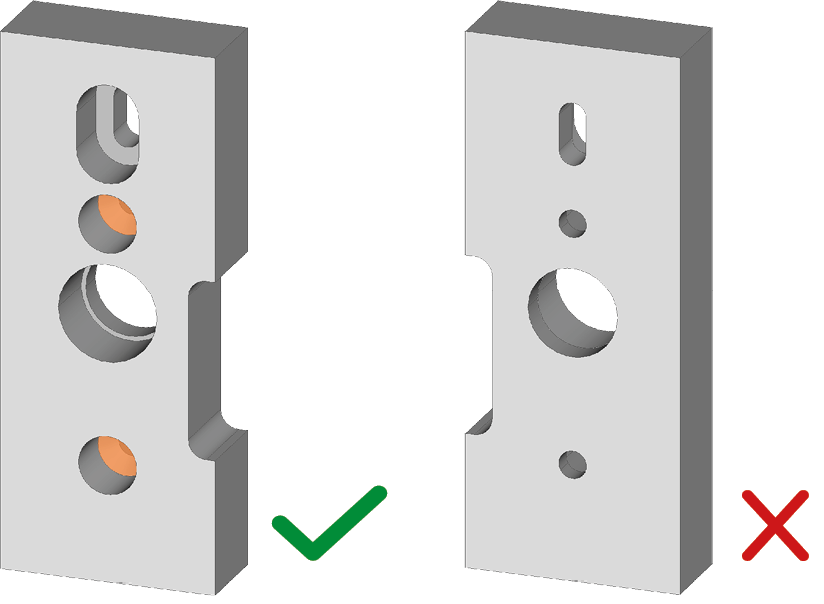

  1. Orientez la pièce brute d’étalonnage de manière à ce que les trous de fixation (marqués en orange) soient orientés avec le côté aplati vers le haut.

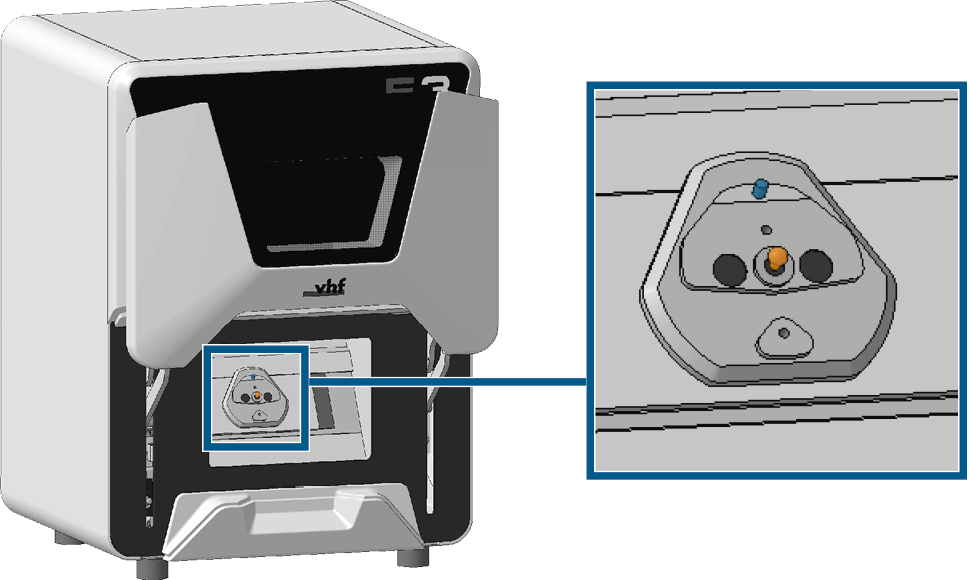

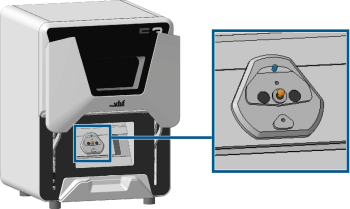

  2. Placez le trou allongé de la pièce brute d’étalonnage sur la goupille de positionnement (marquée en bleu) du porte-pièce et amenez le trou central sur le poussoir à ressort (marqué en orange) du porte-pièce.

  3. Vissez la pièce brute d’étalonnage avec 2 des vis à tête fraisée fournies.





N4+

Pour pouvoir monter les pièces brutes d’étalonnage dans la chambre de travail, vous devez les préparer.



  1. Pièce brute
  2. Évidement pour tige

  3. Tige pour fixer la pièce brute dans le porte-pièce

  4. Ouverture pour la vis utilisée pour la fixation de la tige

PRUDENCE

Rupture d’outil ou résultats incorrects causés par des vis desserrées

Si la pièce brute n’est pas correctement placée dans le porte-pièce, cela peut produire de mauvais résultats de mesure, ou l’outil peut se briser lors de l’étalonnage.

  • Vissez fermement les tiges dans la pièce brute.
  • Vissez fermement la pièce brute dans le porte-pièce.
  1. Insérez les tiges dans les évidements de la pièce brute et alignez les ouvertures pour les vis avec les ouvertures correspondantes de la pièce brute.
  2. Placez les vis dans les ouvertures de la pièce brute et vissez fermement les tiges.

    3.

E4

Monter la pièce brute d’étalonnage dans le porte-pièce

  1. Introduisez la tige de la pièce brute d’étalonnage jusqu’à la butée située dans le porte-pièce.

  2. Tournez la pièce brute d’étalonnage de manière à ce que la goupille de positionnement située sur le porte-pièce se trouve dans la rainure de la pièce brute d’étalonnage.

  3. Vissez la vis de fixation avec précaution à l’aide du tournevis jusqu’à ce que vous sentiez une légère résistance.

  4. Tournez ensuite la vis de fixation d’un quart de tour supplémentaire.
