Monter et retirer les pièces brutes
Regardez la vidéo
Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité
Le flux de travail de création de restauration est le suivant :
→
→
→
→
→
PRUDENCE
Dommages aux outils et pièces brutes et résultats d’usinage incorrects dus à la mauvaise fixation
Si les pièces brutes bougent ou vibrent pendant l’usinage, le résultat peut être inutilisable. Des vis trop serrées peuvent endommager les pièces brutes.
-
Serrez les vis des dispositifs de serrage au couple indiqué.
Pièces brutes appropriées
La machine peut traiter les pièces brutes suivantes :

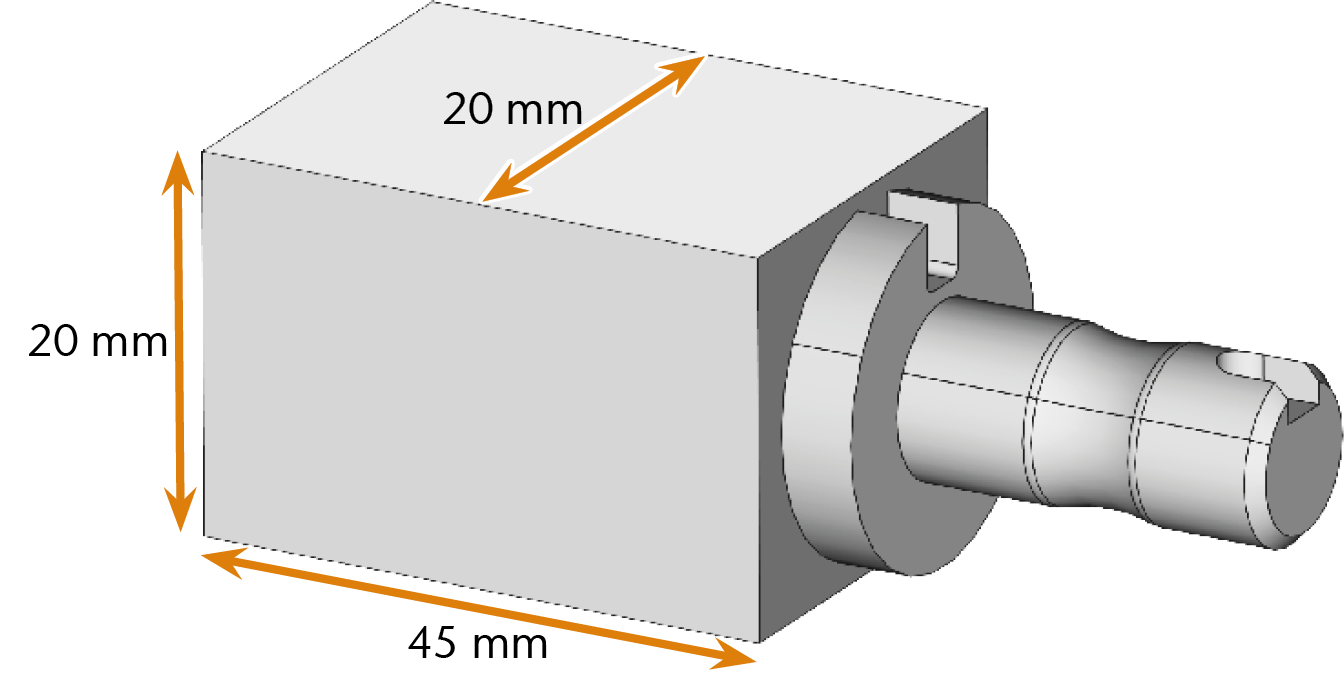

Blocs, taille maximale : 45 x 20 x 20 mm (L/T/H)*

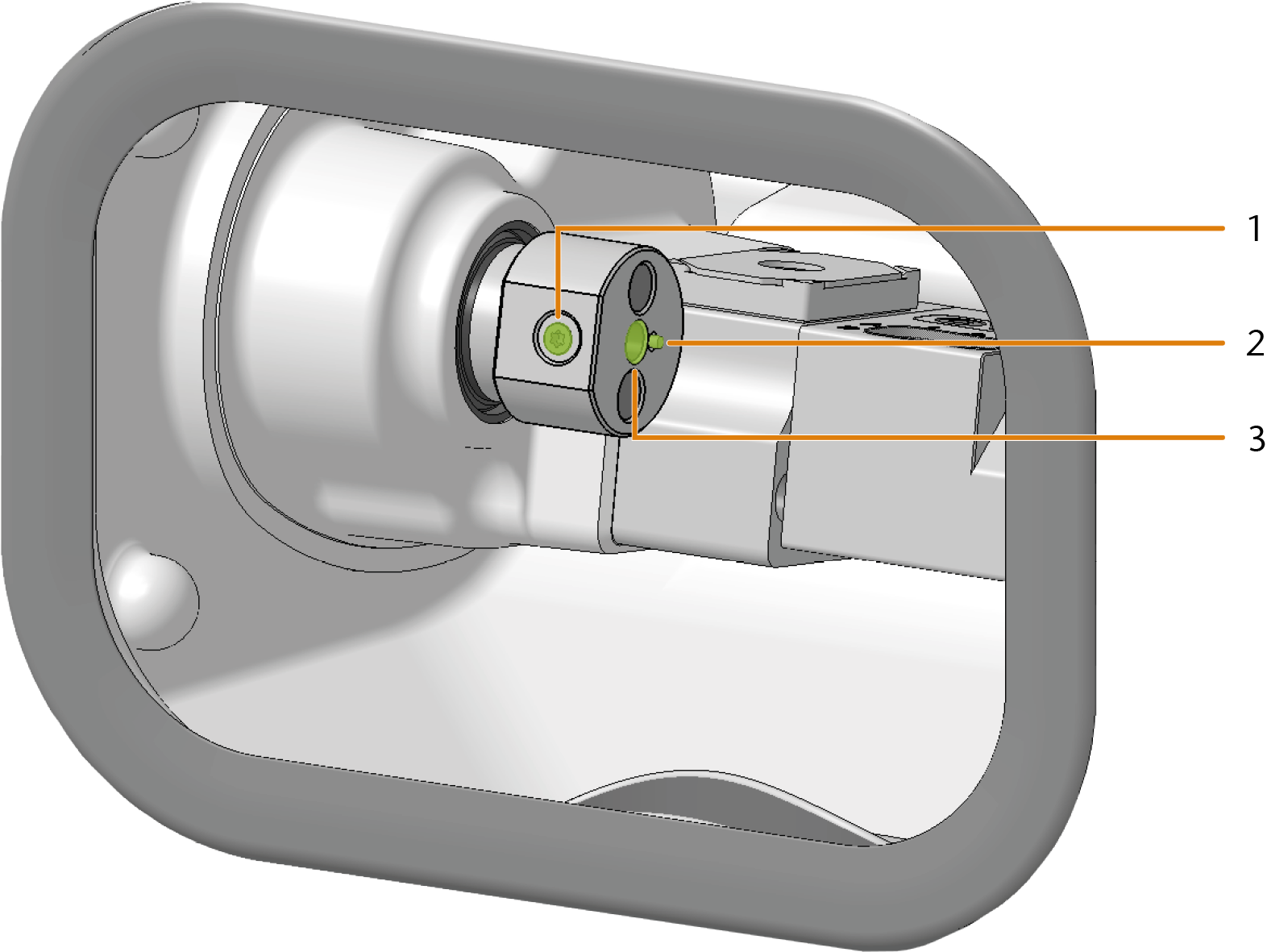

Aperçu du porte-pièce
Le porte-pièce doit se trouver en position par défaut pour le montage des pièces brutes.
Porte-pièce en position par défaut
-
Vis de fixation du porte-pièce
-
Ouverture du porte-pièce
-
Goupille de positionnement
Mettre les axes en position par défaut
-
Fermez la porte de la chambre de travail.
Amenez les axes à leur position par défaut à l’aide du symbole représenté.
Monter et retirer les blocs
-
Ouvrez la porte de la chambre de travail.
-
ATTENTION !Portez des gants.
-
Le type de bloc doit correspondre à la tâche correspondante dans dentalcam.
-

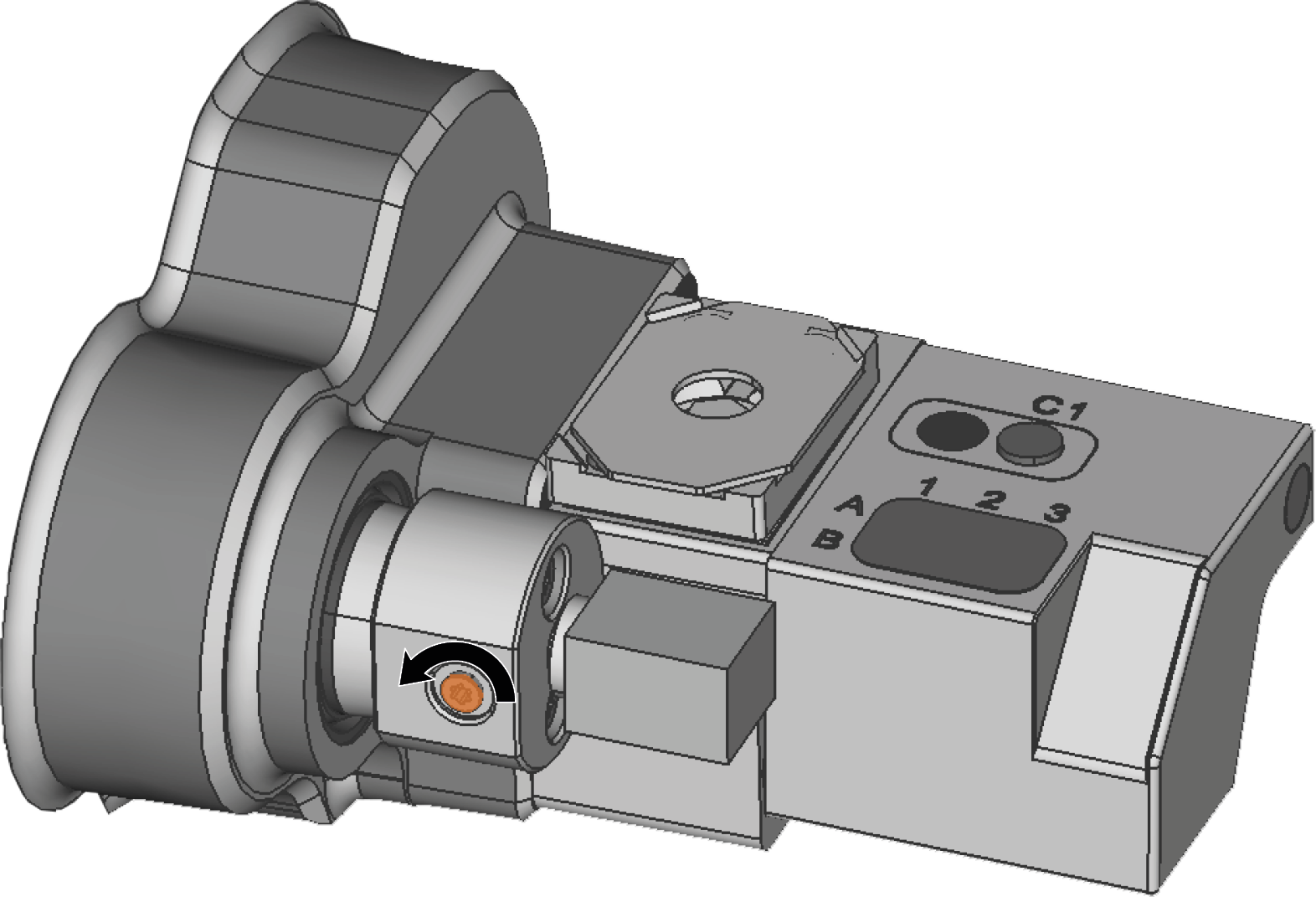

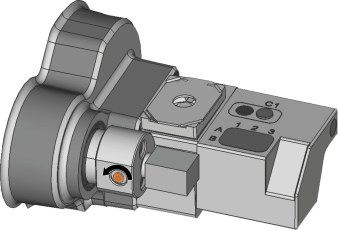

Desserrez la vis de fixation du porte-pièce sans le dévisser.
-

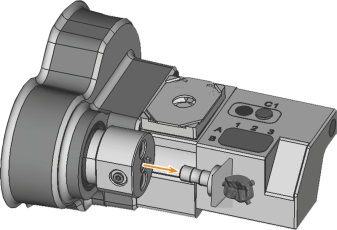

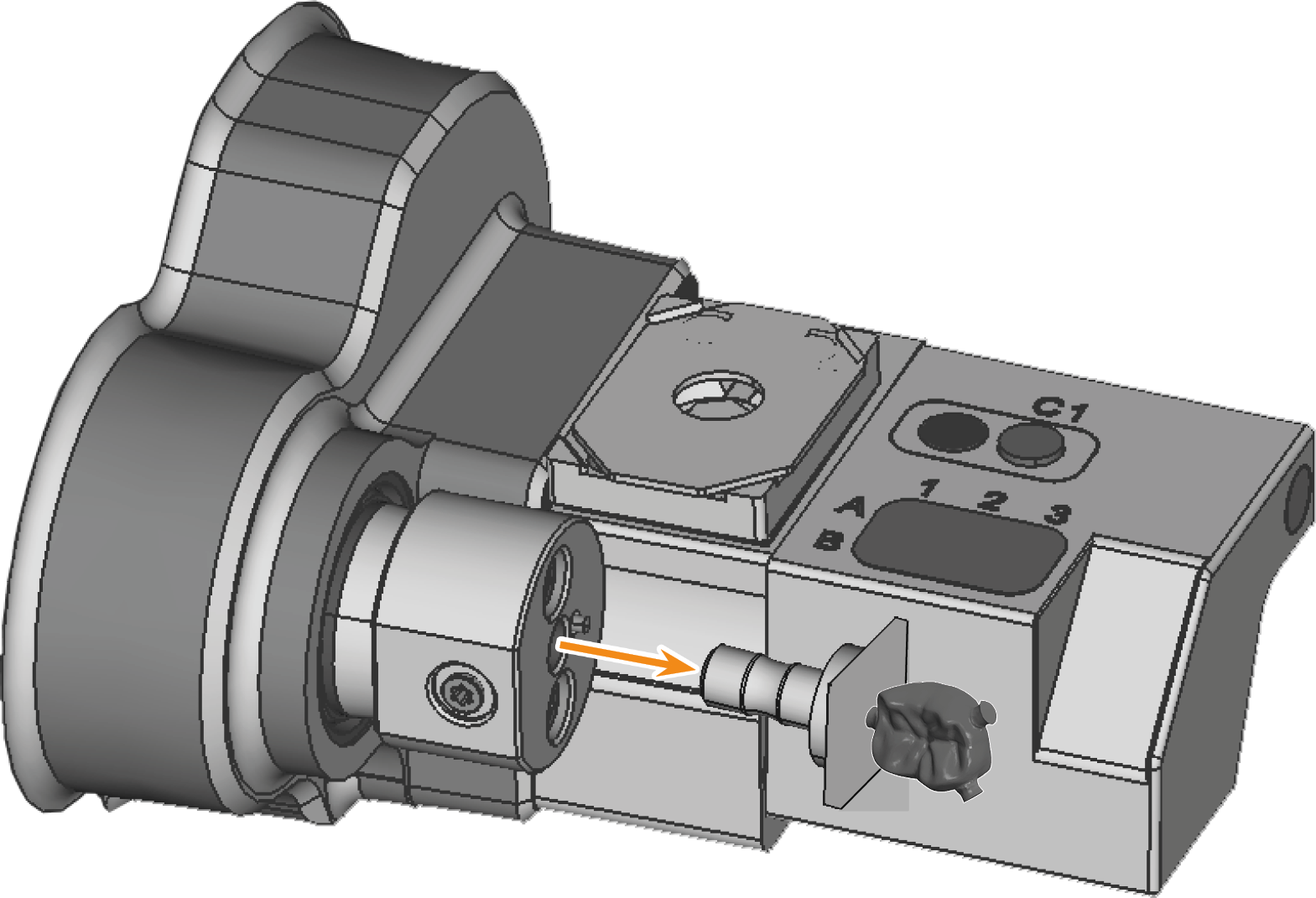

Retirez la pièce brute du porte-pièce, le cas échéant.
-

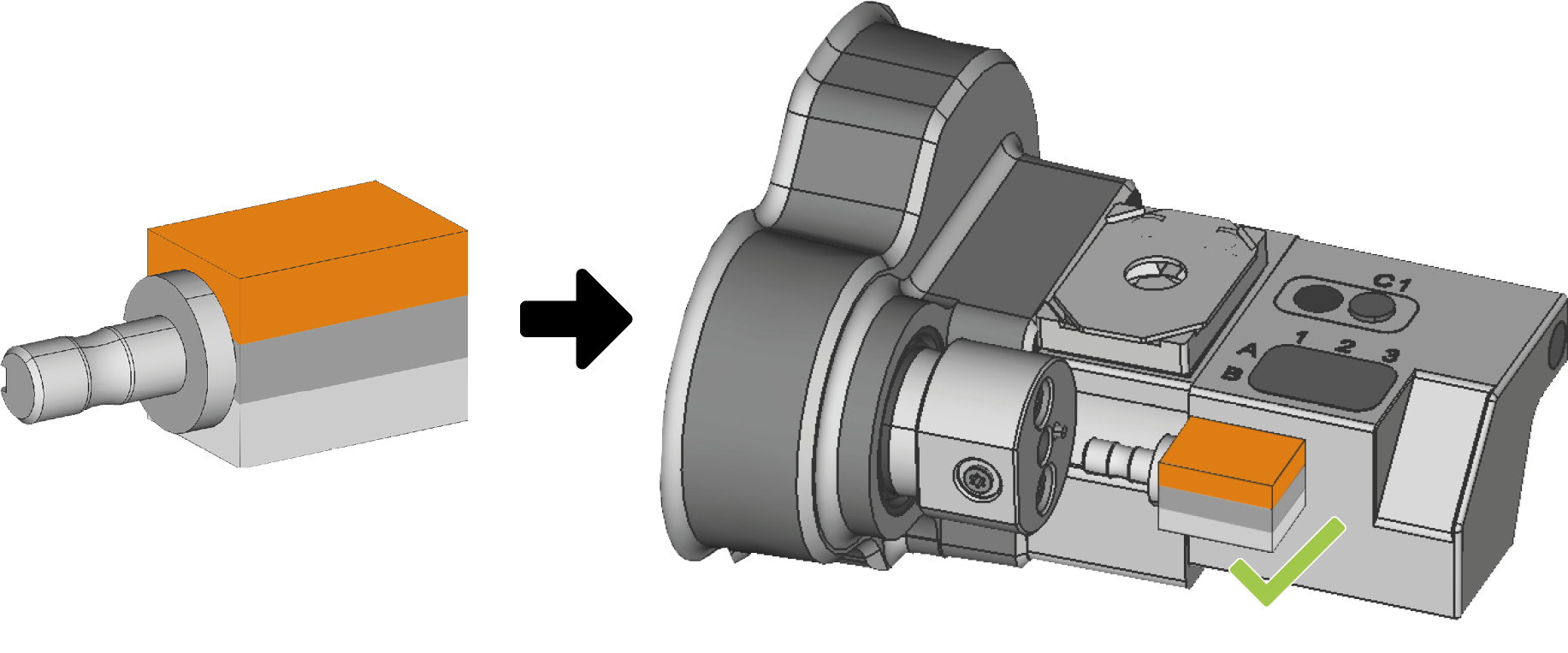

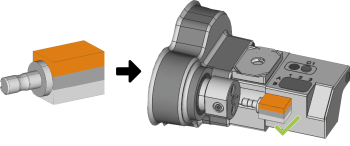

Si le bloc est multicouche, alignez la pièce brute de sorte que la couche de couleur supérieure soit située au-dessus.
-

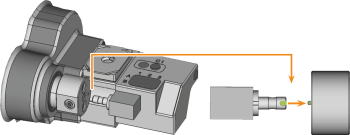

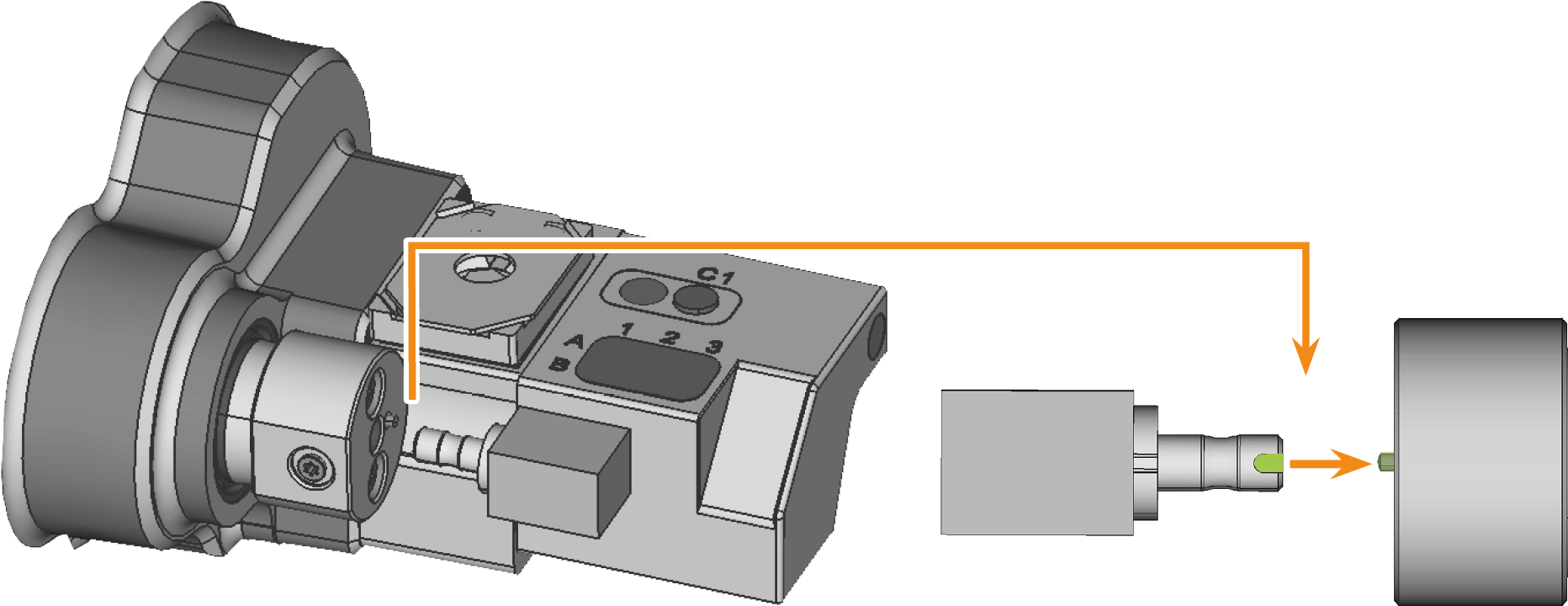

Positionnez le bloc de manière à ce que la goupille de positionnement du porte-pièce se trouve dans la rainure de l'arbre du bloc.
-
Introduisez l’arbre du bloc jusqu'à la butée dans le porte-pièce.
-

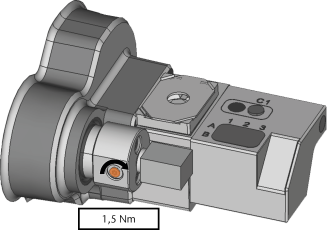

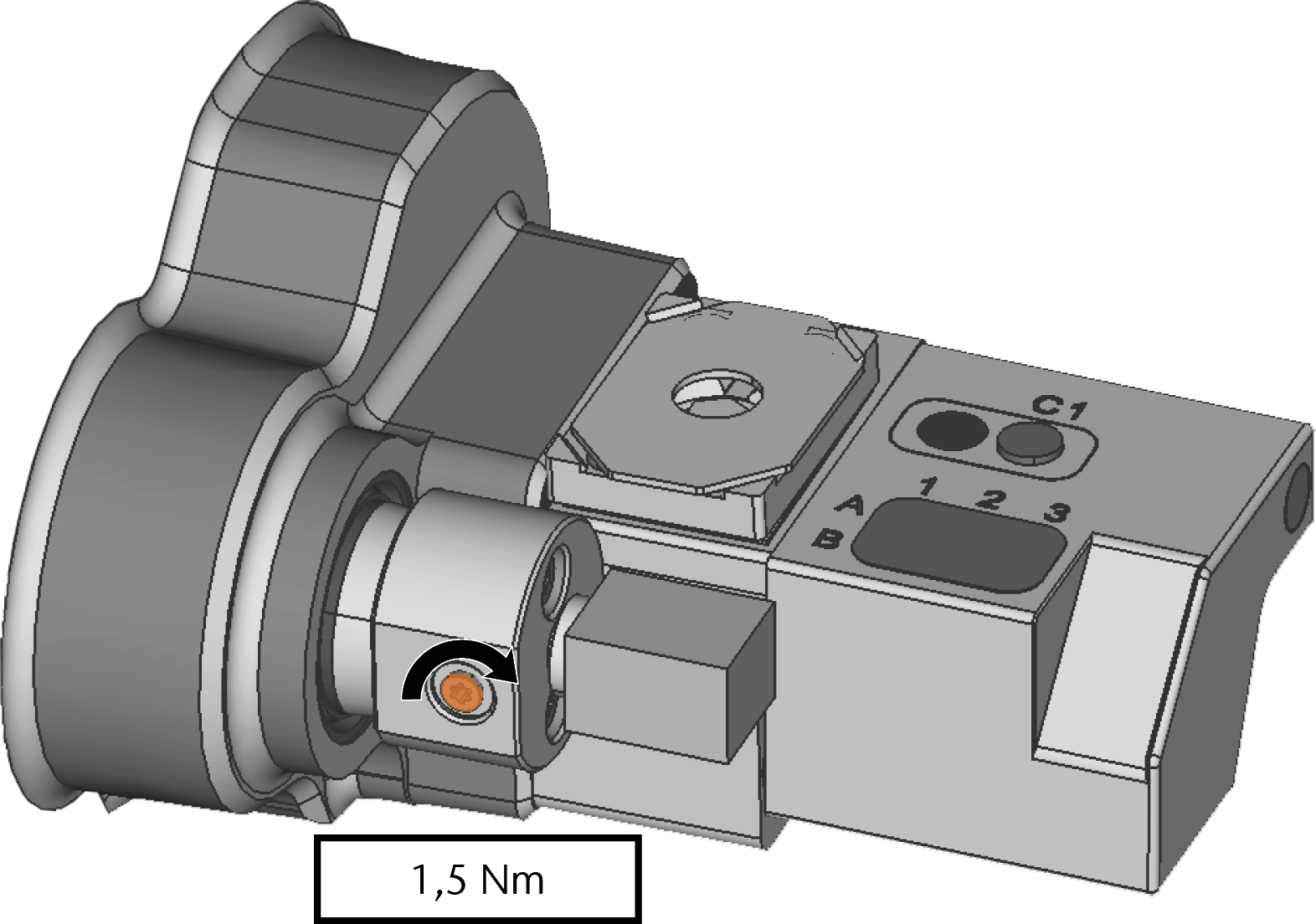

Utiliser le tournevis dynamométrique (1,5 Nm) fourni avec embout TX10 pour fixer le bloc avec la vis de fixation.
PRUDENCE ! Ruptures d’outils et résultats d’usinage erronés en cas d’affectation incorrecte de bloc.
Et ensuite ?
Assurez-vous que l'outil nécessaire à l'usinage est en place.
