S'applique à : K5, K5+, N4, S5, S1, S2, R5, Z4

nt-trading PreformInstallation et utilisation du porte-pilier ®

Cet article d’aide explique comment installer et utiliser le porte-pilier pour les piliers nt-trading Preform®. Le porte-pilier nt-trading Preform® est disponible pour les machines suivantes :

  • N4 / N4+
  • R5
  • S5  / S1 / S2
  • Z4

Les différentes versions de DentalCAM & DentalCNC ne prennent pas toutes en charge la totalité des porte-pilier. Recommandation : Effectuez une mise à jour à la dernière version pour une compatibilité maximale.

Avec le porte-pilier nt-trading la machine peut usiner des piliers préfabriqués avec des géométries de connexion préfabriquées qui rentrent dans le support ( Pièces brutes de piliers préfabriqués prises en charge dans DentalCAM 8).

Vous pouvez monter des pièces brutes dans le support de pilier avant d'installer le support dans la machine et inversement.

Vue d'ensemble de l'élément

Vous devez avoir reçu les éléments suivants :

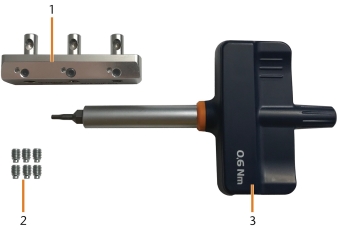

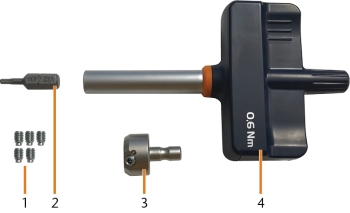

Les composants livrés avec le support de pilier

  1. 1 x Porte-pilier nt-trading Preform
  2. 6 x Boulon fileté (M4 x 6)
  3. 1 x Tournevis dynamométrique (0,6 Nm)

Préparer l'installation

Ayez à portée de main :

  • Tissu humide
  • Nettoyant doux
  1. Fermez la porte de la chambre de travail.
  2. Pour ramener la broche à la position par défaut, sélectionnez l'icône suivante dans DentalCNC :
  3. Ouvrez la porte de la chambre de travail.
  4. Éteignez la machine via l’interrupteur principal.
  5. Déconnectez la machine de l'alimentation électrique.
  6. Nettoyez soigneusement le chambre de travail, surtout le support de pièces brutes.

Installation du porte-pilier nt-trading Preform®

  1. Ouvrez la porte de la chambre de travail.
  2. Retirez la pièce brute du porte-pièce, le cas échéant.
  3. Orientez correctement le porte-pilier nt-trading Preform® :
    • Les 3 goupilles de positionnement doivent être insérées dans les perçages du porte-pilier nt-trading Preform®.
  4. Insérez le porte-pilier nt-trading Preform® dans le porte-pièce.

    Insertion du porte-pilier nt-trading Preform® dans le porte-pièce

  5. Poussez le support de pilier nt-trading Preform® dans le support de pièces brutes aussi loin que possible.
    6. AVIS

    Dommage du support de pilier lors du vissage du boulon fileté avec plus de 1,5 Nm

    Si le boulon fileté est vissé avec un couple supérieur à 1,5 Nm, le support de pilier sera déformé et ne pourra pas être retiré du support de pièces brutes. Le pilier en deviendra inutilisable.

    • Vissez le boulon fileté avec un couple qui ne dépasse pas 1,5 Nm.
  6. Pour fixer le support de pilier nt-trading Preform®, vissez les 3 vis à tête cylindrique dans le support de pièces brutes avec le tournevis dynamométrique fourni (à 1,5 Nm).

Vous pouvez équiper le support de pilier avec un maximum de 3 piliers préfabriqués de type nt-trading Preform®.

N’utiliser que des piliers Preform® appropriés pour l’usinage en milieu humide.

Montage des piliers nt-trading Preform®

  1. Dévissez la vis de la position de pilier souhaitée du support de pilier Preform®. Ne retirez pas la vis.
    • La position de pilier correspondante est ouverte.
AVIS

Mauvais résultats d'usinage dus à un défaut de palpage des piliers préfabriqués

Lorsque l’humidité ou la saleté se trouve sur le pilier préfabriqué, la machine effectue une mauvaise mesure des piliers. Le résultat d'usinage est alors inutilisable.

  • Essuyer le soufflet avant d'insérer les piliers préfabriqués de façon à ce qu'aucun liquide de refroidissement ne s'écoule sur eux.
  • Nettoyer les piliers préformés avant usinage à l'aide d'un chiffon sec ne peluchant pas.

  1. Poussez le pilier Preform® dans le support jusqu'à ce qu'il soit correctement mis en place. La base de la pièce doit pointer sa partie plate (marquée en bleu) vers l'aide au positionnement du support (marquée en orange).

    Aides de positionnement pour le pilier Preform® (marqué en bleu) et le support (marqué en orange)

    2. AVIS

    Dommage du pilier préfabriqué lors du vissage du boulon fileté avec plus de 0,6 Nm

    Si le boulon fileté est vissé avec un couple supérieur à 0,6 Nm, le pilier préfabriqué sera déformé et ne pourra pas être retiré du support de pilier préfabriqué. Le pilier préfabriqué en deviendra inutilisable.

    • Vissez le boulon fileté avec un couple qui ne dépasse pas 0,6 Nm.
  2. Utilisez le tournevis dynamométrique (à 0,6 Nm) pour revisser la vis correspondante du support de pilier Preform®.
    • Le pilier Preform® est fixé.

Avec le porte-pilier nt-trading la machine peut usiner des piliers préfabriqués avec des géométries de connexion préfabriquées qui rentrent dans le support ( Pièces brutes de piliers préfabriqués prises en charge dans DentalCAM 8).

Vous pouvez monter des pièces brutes dans le support de pilier avant d'installer le support dans la machine et inversement.

Vue d'ensemble de l'élément

Vous devez avoir reçu les éléments suivants :

Les composants livrés avec le support de pilier

  1. 3 x Clé hexagonale
  2. 3 x Poignée de pilier
  3. 1 x Tournevis dynamométrique (0,6 Nm)
  4. 1 x Embout hexagonal
  5. 1 x Porte-pilier nt-trading Preform
  6. 1 x Tournevis Torx

Montage des piliers nt-trading Preform®

Avant de monter les piliers nt-trading Preform®, retirez du porte-pilier la poignée de pilier se trouvant dans la position désirée.

  1. Retirez le support de pilier Preform® de la machine.

  2. Desserrez les 4 vis (marquées en orange) du rails de fixation. Ne retirez pas les vis.

    Vis à desserrer marquées en orange

  3. Poussez la barre de fixation vers le haut ou le bas, et retirez-la.

  4. Dévissez les 2 vis (marquées en orange) de la poignée du pilier et retirez la poignée du pilier.

    Vis à dévisser marquées en orange

  5. Si la poignée de pilier est coincée sur le support de pilier, vissez les 2 vis à côté de la vis de la position du pilier, au milieu de la poignée de pilier.

    Vis à visser marquées en orange

  1. Dévissez la vis de la position de pilier souhaitée du poignée de pilier Preform®. Ne retirez pas la vis.
    • La position de pilier correspondante est ouverte.
AVIS

Mauvais résultats d'usinage dus à un défaut de palpage des piliers préfabriqués

Lorsque l’humidité ou la saleté se trouve sur le pilier préfabriqué, la machine effectue une mauvaise mesure des piliers. Le résultat d'usinage est alors inutilisable.

  • Essuyer le soufflet avant d'insérer les piliers préfabriqués de façon à ce qu'aucun liquide de refroidissement ne s'écoule sur eux.
  • Nettoyer les piliers préformés avant usinage à l'aide d'un chiffon sec ne peluchant pas.

  1. Poussez le pilier Preform® dans la poignée de pilier jusqu'à ce qu'il soit correctement mis en place. Il y a 2 types de piliers qui sont alignés différemment :

    1. L'aide au positionnement de la poignée de pilier (marquée en orange) doit être insérée dans la rainure de la pièce (marquée en bleu).
    2. La partie plate du pilier (marquée en bleu) doit être orientée vers le côté droit de la poignée de pilier (indiquée dans la figure ci-dessous).

    (a) Aides de positionnement pour le pilier Preform® (marqué en bleu) et la poignée (marquée en orange)

    (b) Partie plate du pilier Preform® (marquée en bleu), côté droit de la poignée de pilier marquée à droite.

    2. AVIS

    Dommage du pilier préfabriqué lors du vissage du boulon fileté avec plus de 0,6 Nm

    Si le boulon fileté est vissé avec un couple supérieur à 0,6 Nm, le pilier préfabriqué sera déformé et ne pourra pas être retiré du support de pilier préfabriqué. Le pilier préfabriqué en deviendra inutilisable.

    • Vissez le boulon fileté avec un couple qui ne dépasse pas 0,6 Nm.
  2. Utilisez le tournevis dynamométrique (à 0,6 Nm) pour revisser la vis correspondante de la poignée de pilier Preform®.
    • Le pilier Preform® est fixé.
  3. Desserrez les vis (marquées en orange) près des vis de la position du pilier au milieu. Assurez-vous que les pièces inférieures des vis affleurent le bas de la poignée du pilier.

    Vis à desserrer marquées en orange

    Vis planes sur la face inférieure de la poignée de pilier marquée en orange

  4. Desserrez les 4 vis (marquées en orange) du rails de fixation. Ne retirez pas les vis.

    Vis à desserrer marquées en orange

  5. Poussez la barre de fixation vers le haut ou le bas, et retirez-la.

  6. Dévissez les 2 vis (marquées en orange) d'un côté du support de pilier. Vous pouvez insérer 2 poignées de pilier, une de chaque côté du support de pilier.

    Vis à dévisser marquées en orange

  7. Insérez la poignée de pilier dans le support de pilier.
  8. Pour fixer la poignée du pilier, vissez les 2 vis.

    9. Placement correct de la poignée de pilier

  9. Placez la nervure de fixation sur les vis et faites-la glisser vers le haut / vers le bas pour qu’elle ne puisse plus être enlevée.

  10. Vissez fermement les 4 vis (marquées en orange) de la nervure de fixation.

    Vis à visser marquées en orange

Installation du porte-pilier nt-trading Preform®

  1. Insérez le pilier nt-trading Preform® dans le support de pilier nt-trading Preform®.
  2. Ouvrez la porte de la chambre de travail.
  3. Desserrez les 4 vis retenant l'anneau de fixation au porte-pièce.
  4. Retirez l'anneau de fixation en le tournant dans le sens des aiguilles d'une montre et en le tirant vers le haut.
  5. Retirez la pièce brute du porte-pièce, le cas échéant.
  6. Orientez correctement le porte-pilier nt-trading Preform® :
    • Les numéros identifiant les positions de pilier doivent être orientés vers le haut.
    • Les aides de positionnement doivent être positionnées à gauche.
  7. Insérez le porte-pilier nt-trading Preform® dans le porte-pièce.

    Insertion du porte-pilier nt-trading Preform® dans le porte-pièce

  8. Vissez l'anneau de fixation à l'aide de la clé dynamométrique fournie.

Serrez fermement les vis. Si le porte-pilier bouge ou vibre pendant le traitement, le résultat peut être inutilisable.

Vous pouvez équiper le support de pilier avec un maximum de 6 piliers préfabriqués de type nt-trading Preform®.

N'utiliser que des piliers Preform® appropriés pour le type d'usinage correspondant. Un capteur de débit est nécessaire pour l’usinage en milieu humide des piliers Preform® en titane.

Avec le porte-pilier nt-trading la machine peut usiner des piliers préfabriqués avec des géométries de connexion préfabriquées qui rentrent dans le support ( Pièces brutes de piliers préfabriqués prises en charge dans DentalCAM 8).

Vous pouvez monter des pièces brutes dans le support de pilier avant d'installer le support dans la machine et inversement.

Vue d'ensemble de l'élément

Vous devez avoir reçu les éléments suivants :

Les composants livrés avec le support de pilier

  1. 3 x Clé hexagonale
  2. 3 x Poignée de pilier
  3. 1 x Tournevis dynamométrique (0,6 Nm)
  4. 1 x Embout hexagonal
  5. 1 x Porte-pilier nt-trading Preform
  6. 1 x Tournevis Torx

Préparer l'installation

Ayez à portée de main :

  • Tissu humide
  • Nettoyant doux
  1. Fermez la porte de la chambre de travail.
  2. Pour ramener la broche à la position par défaut, sélectionnez l'icône suivante dans DentalCNC :
  3. Ouvrez la porte de la chambre de travail.
  4. Éteignez la machine via l’interrupteur principal.
  5. Déconnectez la machine de l'alimentation électrique.
  6. Nettoyez soigneusement le chambre de travail, surtout le support de pièces brutes.

Montage des piliers nt-trading Preform®

Avant de monter les piliers nt-trading Preform®, retirez du porte-pilier la poignée de pilier se trouvant dans la position désirée.

  1. Retirez le support de pilier Preform® de la machine.

  2. Desserrez les 4 vis (marquées en orange) du rails de fixation. Ne retirez pas les vis.

    Vis à desserrer marquées en orange

  3. Poussez la barre de fixation vers le haut ou le bas, et retirez-la.

  4. Dévissez les 2 vis (marquées en orange) de la poignée du pilier et retirez la poignée du pilier.

    Vis à dévisser marquées en orange

  5. Si la poignée de pilier est coincée sur le support de pilier, vissez les 2 vis à côté de la vis de la position du pilier, au milieu de la poignée de pilier.

    Vis à visser marquées en orange

  1. Dévissez la vis de la position de pilier souhaitée du poignée de pilier Preform®. Ne retirez pas la vis.
    • La position de pilier correspondante est ouverte.
AVIS

Mauvais résultats d'usinage dus à un défaut de palpage des piliers préfabriqués

Lorsque l’humidité ou la saleté se trouve sur le pilier préfabriqué, la machine effectue une mauvaise mesure des piliers. Le résultat d'usinage est alors inutilisable.

  • Essuyer le soufflet avant d'insérer les piliers préfabriqués de façon à ce qu'aucun liquide de refroidissement ne s'écoule sur eux.
  • Nettoyer les piliers préformés avant usinage à l'aide d'un chiffon sec ne peluchant pas.

  1. Poussez le pilier Preform® dans la poignée de pilier jusqu'à ce qu'il soit correctement mis en place. Il y a 2 types de piliers qui sont alignés différemment :

    1. L'aide au positionnement de la poignée de pilier (marquée en orange) doit être insérée dans la rainure de la pièce (marquée en bleu).
    2. La partie plate du pilier (marquée en bleu) doit être orientée vers le côté droit de la poignée de pilier (indiquée dans la figure ci-dessous).

    (a) Aides de positionnement pour le pilier Preform® (marqué en bleu) et la poignée (marquée en orange)

    (b) Partie plate du pilier Preform® (marquée en bleu), côté droit de la poignée de pilier marquée à droite.

    2. AVIS

    Dommage du pilier préfabriqué lors du vissage du boulon fileté avec plus de 0,6 Nm

    Si le boulon fileté est vissé avec un couple supérieur à 0,6 Nm, le pilier préfabriqué sera déformé et ne pourra pas être retiré du support de pilier préfabriqué. Le pilier préfabriqué en deviendra inutilisable.

    • Vissez le boulon fileté avec un couple qui ne dépasse pas 0,6 Nm.
  2. Utilisez le tournevis dynamométrique (à 0,6 Nm) pour revisser la vis correspondante de la poignée de pilier Preform®.
    • Le pilier Preform® est fixé.
  3. Desserrez les vis (marquées en orange) près des vis de la position du pilier au milieu. Assurez-vous que les pièces inférieures des vis affleurent le bas de la poignée du pilier.

    Vis à desserrer marquées en orange

    Vis planes sur la face inférieure de la poignée de pilier marquée en orange

  4. Desserrez les 4 vis (marquées en orange) du rails de fixation. Ne retirez pas les vis.

    Vis à desserrer marquées en orange

  5. Poussez la barre de fixation vers le haut ou le bas, et retirez-la.

  6. Dévissez les 2 vis (marquées en orange) d'un côté du support de pilier. Vous pouvez insérer 2 poignées de pilier, une de chaque côté du support de pilier.

    Vis à dévisser marquées en orange

  7. Insérez la poignée de pilier dans le support de pilier.
  8. Pour fixer la poignée du pilier, vissez les 2 vis.

    9. Placement correct de la poignée de pilier

  9. Placez la nervure de fixation sur les vis et faites-la glisser vers le haut / vers le bas pour qu’elle ne puisse plus être enlevée.

  10. Vissez fermement les 4 vis (marquées en orange) de la nervure de fixation.

    Vis à visser marquées en orange

Installation du porte-pilier nt-trading Preform®

  1. Insérez le pilier nt-trading Preform® dans le support de pilier nt-trading Preform®.
  2. Ouvrez la porte de la chambre de travail.
  3. Desserrez les 4 vis retenant l'anneau de fixation au porte-pièce.
  4. Retirez l'anneau de fixation en le tournant dans le sens des aiguilles d'une montre et en le tirant vers le haut.
  5. Retirez la pièce brute du porte-pièce, le cas échéant.
  6. Orientez correctement le porte-pilier nt-trading Preform® :
    • Les numéros identifiant les positions de pilier doivent être orientés vers le haut.
    • Les aides de positionnement doivent être positionnées à gauche.
  7. Insérez le porte-pilier nt-trading Preform® dans le porte-pièce.

    Insertion du porte-pilier nt-trading Preform® dans le porte-pièce

  8. Vissez l'anneau de fixation à l'aide de la clé dynamométrique fournie.

Serrez fermement les vis. Si le porte-pilier bouge ou vibre pendant le traitement, le résultat peut être inutilisable.

Vous pouvez équiper le support de pilier avec un maximum de 6 piliers préfabriqués de type nt-trading Preform®.

N'utiliser que des piliers Preform® appropriés pour le type d'usinage correspondant. Un capteur de débit est nécessaire pour l’usinage en milieu humide des piliers Preform® en titane.

Avec le porte-pilier nt-trading la machine peut usiner des piliers préfabriqués avec des géométries de connexion préfabriquées qui rentrent dans le support ( Pièces brutes de piliers préfabriqués prises en charge dans DentalCAM 8).

Vous pouvez monter des pièces brutes dans le support de pilier avant d'installer le support dans la machine et inversement.

Vue d'ensemble de l'élément

Vous devez avoir reçu les éléments suivants :

Les composants livrés avec le support de pilier

  1. 3 x Clé hexagonale
  2. 3 x Poignée de pilier
  3. 1 x Tournevis dynamométrique (0,6 Nm)
  4. 1 x Embout hexagonal
  5. 1 x Porte-pilier nt-trading Preform
  6. 1 x Tournevis Torx

Préparer l'installation

Ayez à portée de main :

  • Tissu humide
  • Nettoyant doux
  1. Fermez la porte de la chambre de travail.
  2. Pour ramener la broche à la position par défaut, sélectionnez l'icône suivante dans DentalCNC :
  3. Ouvrez la porte de la chambre de travail.
  4. Éteignez la machine via l’interrupteur principal.
  5. Déconnectez la machine de l'alimentation électrique.
  6. Nettoyez soigneusement le chambre de travail, surtout le support de pièces brutes.

Montage des piliers nt-trading Preform®

Avant de monter les piliers nt-trading Preform®, retirez du porte-pilier la poignée de pilier se trouvant dans la position désirée.

  1. Retirez le support de pilier Preform® de la machine.

  2. Desserrez les 4 vis (marquées en orange) du rails de fixation. Ne retirez pas les vis.

    Vis à desserrer marquées en orange

  3. Poussez la barre de fixation vers le haut ou le bas, et retirez-la.

  4. Dévissez les 2 vis (marquées en orange) de la poignée du pilier et retirez la poignée du pilier.

    Vis à dévisser marquées en orange

  5. Si la poignée de pilier est coincée sur le support de pilier, vissez les 2 vis à côté de la vis de la position du pilier, au milieu de la poignée de pilier.

    Vis à visser marquées en orange

  1. Dévissez la vis de la position de pilier souhaitée du poignée de pilier Preform®. Ne retirez pas la vis.
    • La position de pilier correspondante est ouverte.
AVIS

Mauvais résultats d'usinage dus à un défaut de palpage des piliers préfabriqués

Lorsque l’humidité ou la saleté se trouve sur le pilier préfabriqué, la machine effectue une mauvaise mesure des piliers. Le résultat d'usinage est alors inutilisable.

  • Essuyer le soufflet avant d'insérer les piliers préfabriqués de façon à ce qu'aucun liquide de refroidissement ne s'écoule sur eux.
  • Nettoyer les piliers préformés avant usinage à l'aide d'un chiffon sec ne peluchant pas.

  1. Poussez le pilier Preform® dans la poignée de pilier jusqu'à ce qu'il soit correctement mis en place. Il y a 2 types de piliers qui sont alignés différemment :

    1. L'aide au positionnement de la poignée de pilier (marquée en orange) doit être insérée dans la rainure de la pièce (marquée en bleu).
    2. La partie plate du pilier (marquée en bleu) doit être orientée vers le côté droit de la poignée de pilier (indiquée dans la figure ci-dessous).

    (a) Aides de positionnement pour le pilier Preform® (marqué en bleu) et la poignée (marquée en orange)

    (b) Partie plate du pilier Preform® (marquée en bleu), côté droit de la poignée de pilier marquée à droite.

    2. AVIS

    Dommage du pilier préfabriqué lors du vissage du boulon fileté avec plus de 0,6 Nm

    Si le boulon fileté est vissé avec un couple supérieur à 0,6 Nm, le pilier préfabriqué sera déformé et ne pourra pas être retiré du support de pilier préfabriqué. Le pilier préfabriqué en deviendra inutilisable.

    • Vissez le boulon fileté avec un couple qui ne dépasse pas 0,6 Nm.
  2. Utilisez le tournevis dynamométrique (à 0,6 Nm) pour revisser la vis correspondante de la poignée de pilier Preform®.
    • Le pilier Preform® est fixé.
  3. Desserrez les vis (marquées en orange) près des vis de la position du pilier au milieu. Assurez-vous que les pièces inférieures des vis affleurent le bas de la poignée du pilier.

    Vis à desserrer marquées en orange

    Vis planes sur la face inférieure de la poignée de pilier marquée en orange

  4. Desserrez les 4 vis (marquées en orange) du rails de fixation. Ne retirez pas les vis.

    Vis à desserrer marquées en orange

  5. Poussez la barre de fixation vers le haut ou le bas, et retirez-la.

  6. Dévissez les 2 vis (marquées en orange) d'un côté du support de pilier. Vous pouvez insérer 2 poignées de pilier, une de chaque côté du support de pilier.

    Vis à dévisser marquées en orange

  7. Insérez la poignée de pilier dans le support de pilier.
  8. Pour fixer la poignée du pilier, vissez les 2 vis.

    9. Placement correct de la poignée de pilier

  9. Placez la nervure de fixation sur les vis et faites-la glisser vers le haut / vers le bas pour qu’elle ne puisse plus être enlevée.

  10. Vissez fermement les 4 vis (marquées en orange) de la nervure de fixation.

    Vis à visser marquées en orange

Installation du porte-pilier nt-trading Preform®

Vous pouvez insérer le porte-pilier nt-trading Preform® dans le porte-pièce brute ainsi que dans le magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. ( Montage des disques et des porte-blocs dans le magasin de pièces brutes).

  1. Insérez le pilier nt-trading Preform® dans le support de pilier nt-trading Preform®.
  2. Sélectionnez un emplacement vide dans le magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. et déplacez-le vers la position de changement. Assurez-vous que le logement du magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. est disponible en DentalCNC.
  3. Supprimez le cadre de pièces brutes du magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..
  4. Orientez correctement le porte-pilier nt-trading Preform® :
    • Les numéros identifiant les positions de pilier doivent être orientés dans la même direction que les crochets de fixation du cadre de pièces brutes.
  5. Insérez le support de pilier nt-trading Preform® dans le cadre de pièces brutes.
  6. Remontez les crochets de fixation.

    7. Serrez fermement les vis. Si le porte-pilier bouge ou vibre pendant le traitement, le résultat peut être inutilisable.

    Insertion du support de pilier nt-trading Preform® dans le cadre de pièces brutes

  7. Insérez le disque ou le porte-bloc dans la position de changement du changeur de pièces brutes. Assurez-vous que le logement du magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. est disponible en DentalCNC.

Vous pouvez équiper le support de pilier avec un maximum de 6 piliers préfabriqués de type nt-trading Preform®.

N'utiliser que des piliers Preform® appropriés pour le type d'usinage correspondant. Un capteur de débit est nécessaire pour l’usinage en milieu humide des piliers Preform® en titane.

Avec le porte-pilier nt-trading la machine peut usiner des piliers préfabriqués avec des géométries de connexion préfabriquées qui rentrent dans le support ( Pièces brutes de piliers préfabriqués prises en charge dans DentalCAM 8).

Vous pouvez monter des pièces brutes dans le support de pilier avant d'installer le support dans la machine et inversement.

Vue d'ensemble de l'élément

Vous devez avoir reçu les éléments suivants :

Les composants livrés avec le support de pilier

  1. 5 x Boulon fileté (M4 x 6)
  2. 1 x Embout hexagonal
  3. 1 x Porte-pilier nt-trading Preform
  4. 1 x Tournevis dynamométrique (0,6 Nm)

Préparer l'installation

Ayez à portée de main :

  • Tissu humide
  • Nettoyant doux
  1. Fermez la porte de la chambre de travail.
  2. Pour ramener la broche à la position par défaut, sélectionnez l'icône suivante dans DentalCNC :
  3. Ouvrez la porte de la chambre de travail.
  4. Éteignez la machine via l’interrupteur principal.
  5. Déconnectez la machine de l'alimentation électrique.
  6. Nettoyez soigneusement le chambre de travail, surtout le support de pièces brutes.

Installation du porte-pilier nt-trading Preform®

  1. Insérez le pilier nt-trading Preform® dans le support de pilier nt-trading Preform®.
  2. Ouvrez la porte de la chambre de travail.
  3. Ouvrez la pince de serrage du support de pièces brutes.
  4. Retirez la pièce brute du porte-pièce, le cas échéant.
  5. Orientez correctement le porte-pilier nt-trading Preform® :
    • La goupille du mandrin du porte-pièce doit être insérée dans les perçages du porte-pilier nt-trading Preform®.
  6. Insérez le porte-pilier nt-trading Preform® dans le porte-pièce.

    Insertion du porte-pilier nt-trading Preform® dans le porte-pièce

  7. Poussez le support de pilier nt-trading Preform® dans le support de pièces brutes aussi loin que possible.
  8. Fermez le support de pièces brutes.

Vous pouvez équiper le support de pilier avec un maximum de 1 piliers préfabriqués de type nt-trading Preform®.

N’utiliser que des piliers Preform® appropriés pour l’usinage en milieu humide.

Montage des piliers nt-trading Preform®

  1. Dévissez la vis du porte-pilier Preform®. Ne retirez pas la vis.
    • La position de pilier correspondante est ouverte.
AVIS

Mauvais résultats d'usinage dus à un défaut de palpage des piliers préfabriqués

Lorsque l’humidité ou la saleté se trouve sur le pilier préfabriqué, la machine effectue une mauvaise mesure des piliers. Le résultat d'usinage est alors inutilisable.

  • Essuyer le soufflet avant d'insérer les piliers préfabriqués de façon à ce qu'aucun liquide de refroidissement ne s'écoule sur eux.
  • Nettoyer les piliers préformés avant usinage à l'aide d'un chiffon sec ne peluchant pas.

  1. Poussez le pilier Preform® dans le support jusqu'à ce qu'il soit correctement mis en place. La base de la pièce doit pointer sa partie plate (marquée en bleu) vers l'aide au positionnement du support (marquée en orange).

    Aides de positionnement pour le pilier Preform® (marqué en bleu) et le support (marqué en orange)

    2. AVIS

    Dommage du pilier préfabriqué lors du vissage du boulon fileté avec plus de 0,6 Nm

    Si le boulon fileté est vissé avec un couple supérieur à 0,6 Nm, le pilier préfabriqué sera déformé et ne pourra pas être retiré du support de pilier préfabriqué. Le pilier préfabriqué en deviendra inutilisable.

    • Vissez le boulon fileté avec un couple qui ne dépasse pas 0,6 Nm.
  2. Utilisez le tournevis dynamométrique (à 0,6 Nm) pour revisser la vis correspondante du support de pilier Preform®.
    • Le pilier Preform® est fixé.
