S'applique à : DentalCNC 8.09

Utilisation du changeur de pièces brutes avec DentalCNC

Comment charger les disques du changeur de disques Composant de machine qui stocke de multiples pièces brutes dans un magasin et qui peut les charger automatiquement dans la chambre de travail.. Pour la recherche, utilisez plutôt le terme changeur de pièces brutes ou magasin de pièces brutes dans la chambre de travail ? Comment monter des pièces brutes dans le magasin ?

Attribuer des pièces brutes aux logements du magasin de pièces brutes

1. Ouvrez la liste déroulante avec l'icône correspondante.
2. Sélectionnez l'icône représentant le logement de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. souhaité.


   Choisir un emplacement dans le magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique.

   1. Icône pour ouvrir les listes avec des logements du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique.
   2. Icône pour désaffecter la tâche
   3. Icônes permettant d'affecter la tâche dans le logement du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. portant le numéro affiché

Ne jamais assigner plusieurs tâches avec différents identificateurs au même logement de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique.. Si vous le faites, la machine exécutera toutes les tâches assignées en utilisant la même pièce brute et la détruira dans le processus. De plus, les outils peuvent se briser.



Diagramme : Affectation incorrecte de tâches avec des ID différents à 1 emplacement de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique.

• Voici ce qui se produit :
1. Le numéro du logement du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. assignée s'affiche dans la ligne correspondante de la liste des tâches.
2. Une vignette de la tâche assignée s'affiche dans le cercle du logement de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..

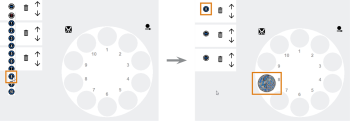

Exemple : Affectation d'une tâche dans le logement 8 du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. ; toutes les zones concernées sont marquées en orange

Les tâches restent affectées à leur logement de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. après l'usinage. Nous vous recommandons de les désaffecter dès que vous retirez la pièce brute du magasin. Consulter cette figure

Déplacement des logements dans la position de changement pour monter/démonter des pièces brutes

Le logement du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. qui se trouve à la position de changement est utilisé pour monter et démonter les pièces brutes. Chaque machine a exactement une position de changement. Vous pouvez déplacer n'importe quel logement dans la position de changement.

1. S2 / S5 : Fermez la porte du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..

2. Dans l'illustration du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique., sélectionnez la vignette de la pièce brute.



   Choisir un emplacement de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique.

• Voici ce qui se produit :

1. Le logement du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. sélectionné se met en position de changement.

2. Le numéro correspondant dans l'illustration du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. est mis en surbrillance.



   Exemple : La pièce brute dans le logement 1 a été mise en position de changement

3. R5 : Le rabat du compartiment multifonction s'ouvre.

3. S2 / S5 : Ouvrez la porte du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..

4. Montez une pièce brute appropriée à la position de changement du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. comme décrit dans le mode d'emploi de la machine.

Utilisez toujours le logement à la position de changement pour monter et démonter les pièces brutes même si d'autres logements sont accessibles.

Chargement/déchargement de pièces brutes à l'aide du changeur de pièces brutes

La machine charge automatiquement les pièces brutes du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. dans la chambre de travail lorsque cela est nécessaire pour l'usinage. Vous pouvez le faire manuellement de la manière suivante :

Chargement d'une pièce brute à partir du magasin de pièces brutes dans la chambre de travail

1. Assurez-vous que la pièce brute que vous voulez charger est montée dans le magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. et qu'elle est correctement attribuée dans DentalCNC.

2. Effectuez les étapes suivantes en succession rapide :

   1. Sélectionnez l'icône suivante à côté de l'illustration du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. :

      • L'icône est mise en surbrillance pendant un court laps de temps. Vous devez effectuer l'étape suivante pendant ce temps.

   2. Dans l'illustration du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique., sélectionnez le logement à partir duquel vous voulez charger la pièce brute. Si une pièce brute est dans la chambre de travail, vous n’avez pas à la décharger en premier.

• Voici ce qui se produit :

1. S'il y a une pièce brute dans la chambre de travail, la machine décharge cette pièce brute dans le logement assigné du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..

2. La machine charge la pièce brute dans la chambre de travail à partir du logement de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. sélectionné.

3. Le logement du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. à partir duquel la pièce brute a été chargée s'affiche au centre de l'illustration du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..



   Chargement d'une pièce brute dans la chambre de travail (ici : depuis le logement 8 du magasin)

Si seul le magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. tourne, le délai entre la sélection de l'icône et de l’emplacement du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. était trop long.

Déchargement d'une pièce brute de la chambre de travail dans le magasin de pièces brutes

DentalCNC déchargera toujours les pièces brutes dans le logement du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. où elles étaient initialement chargées. Il n'est pas possible de modifier ce comportement.

1. Assurez-vous que le logement du changeur de pièces brutes dans lequel vous voulez décharger la pièce brute est vide.

2. Effectuez les étapes suivantes en succession rapide :

   1. Sélectionnez l'icône suivante à côté de l'illustration du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. :

      • L'icône est mise en surbrillance pendant un court laps de temps. Vous devez effectuer l'étape suivante pendant ce temps.

   2. Dans l'illustration du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique., sélectionnez le logement dans lequel vous voulez décharger la pièce brute.

• Voici ce qui se produit :

1. La machine décharge la pièce brute sélectionnée dans le magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique.. DentalCNC retire le numéro du centre de l'illustration du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..



   Déchargement d'une pièce brute dans le magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. (ici : dans le logement du magasin 8)

Si seul le magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. tourne, le délai entre la sélection de l'icône et de l’emplacement du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. était trop long.

Chargement et déchargement virtuel de pièces brutes

Si l'illustration du changeur de pièces brutes ne correspond pas à l'état réel de la machine, vous pouvez corriger cela en chargeant ou déchargeant virtuellement des pièces brutes. Si vous faites cela, seule l'affectation des tâches dans DentalCNC sera modifiée ; la machine ne pourra ni charger ni décharger de pièces brutes.

• Chargez et déchargez virtuellement les pièces brutes dans les cas suivants :

• DentalCNC indique que la chambre de travail est vide, bien qu’une pièce brute y ait été chargée.Dans ce cas, vous devez déchargervirtuellement la pièce brute de la chambre de travail.
• DentalCNC indique que le porte-pièce est vide alors qu’il contient des pièces brutes en réalité.Dans ce cas, vous devez chargervirtuellement la pièce brute. Ainsi, un logement du changeur de pièces brutes sera attribué à la tâche.
• DentalCNC indique qu’une pièce brute a été chargée dans la chambre de travail et que vous souhaitez réaffecter son emplacement de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..Dans ce cas, vous devez charger virtuellement la pièce brute à partir de l’emplacement que vous voulez lui réaffecter.

La fonction de chargement et de déchargement virtuel des pièces brutes se trouve dans les paramètres de l'application DentalCNC :

1. Ouvrez les Paramètres de l'application DentalCNC en cliquant sur l'icône suivante dans la barre d'icônes principale :

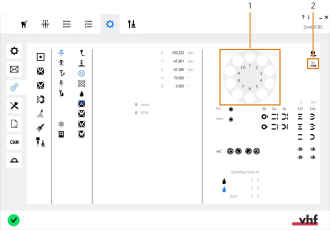

2. Ouvrez la vue des paramètres actuels de la machine en cliquant sur l'icône suivante dans la barre d'icônes locale :

Décharger virtuellement une pièce brute si le support de pièces brutes est vide

Charger virtuellement une pièce brute afin d'affecter/réaffecter son logement du changeur de pièces brutes

1. S2 / S5 : Fermez la porte du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..

2. Effectuez les étapes suivantes en succession rapide :

1. Sélectionnez l'icône suivante à côté de l'illustration du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. :

   • L'icône est mise en surbrillance pendant un court laps de temps. Vous devez effectuer l'étape suivante pendant ce temps.

2. Dans l'illustration du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique., sélectionnez le logement auquel vous voulez réaffecter la pièce brute dans la chambre de travail.

3. Voici ce qui se produit :
1. Le magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. déplace le logement sélectionné dans la position de changement.
2. Une boîte de dialogue s'ouvre.

4. S'il y a une pièce brute à la position de changement, retirez-la.

5. Confirmez le message actif.

• Voici ce qui se produit :
  1. Pour DentalCNC, le logement de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. sélectionné est vide et affecté à la pièce brute dans la chambre de travail.
  2. DentalCNC affiche le numéro du logement au centre de l'illustration du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..

Et ensuite ?

Après avoir préparé le magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique., vous pouvez commencer l'usinage :

Usinage de plusieurs tâches à l’aide du changeur de pièces brutes
