Bügelmessschraube vorbereiten und richtig verwenden

Workflow Maschine kalibrieren.

Um den Kalibrier- oder Prüfkörper zu vermessen, müssen Sie eine Bügelmessschraube verwenden.

    ACHTUNG! Maschinenausfälle und schlechte Fertigungsergebnisse durch fehlerhafte Messwerte

  • Verwenden Sie niemals ein alltägliches Messinstrument wie ein Lineal oder einen Messschieber für das Vermessen von Kalibrier- oder Prüfkörpern. Diese Instrumente sind zu ungenau für die Aufgabe.

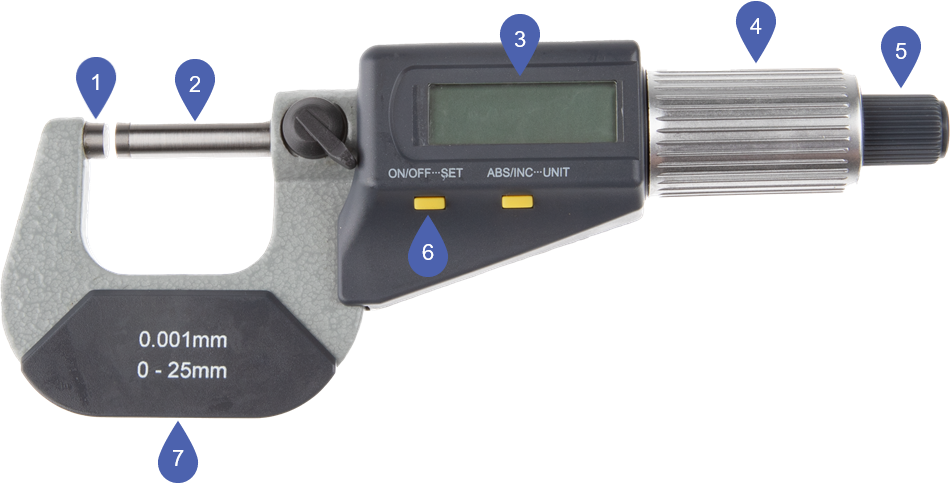

Übersicht Bügelmessschraube

Beispiel: Bügelmessschraube; das mitgelieferte Modell kann abweichen

1

Amboss

2

Messspindel

3

Anzeige

4

Ratsche

5

Schnelltrieb

6

Knopf ON/OFF SET

7

Isolierter Griff

Wie Sie die Bügelmessschraube korrekt verwenden

Wenn Sie die Bügelmessschraube falsch verwenden, werden Ihre Messergebnisse ungenau und die Kalibrierung schlägt fehl. Eine falsche Verwendung der Bügelmessschraube ist eine häufige Ursache für Maschinenausfälle.

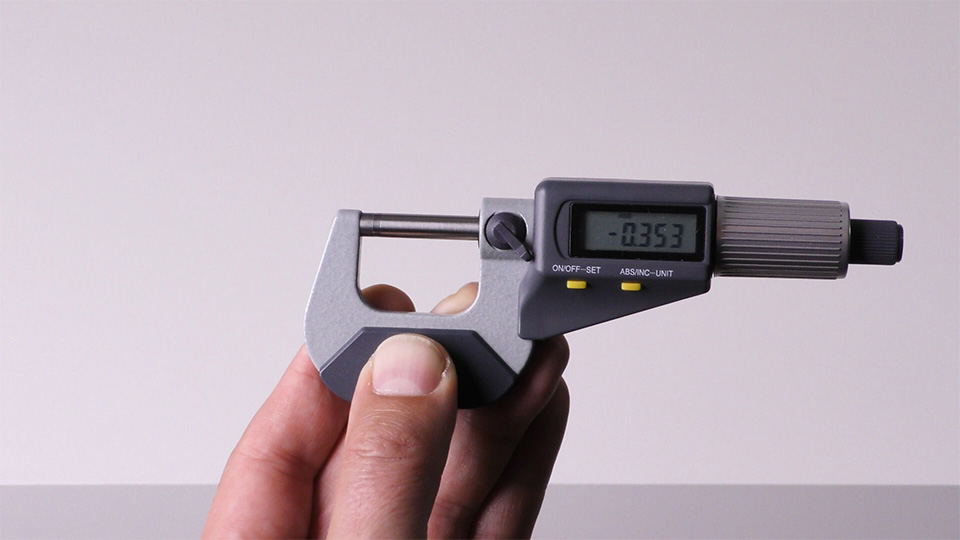

  1. Greifen Sie die Bügelmessschraube ausschließlich am isolierten Griff. Dies verhindert die Übertragung von Körperwärme auf die Messinstrumente, was zu falschen Messergebnissen führt.



  2. Schalten Sie die Bügelmessschraube über den Knopf ON/OFF SET an.

  3. Fahren Sie die Messspindel so weit wie möglich vom Amboss weg: Drehen Sie den Schnelltrieb zu sich hin.

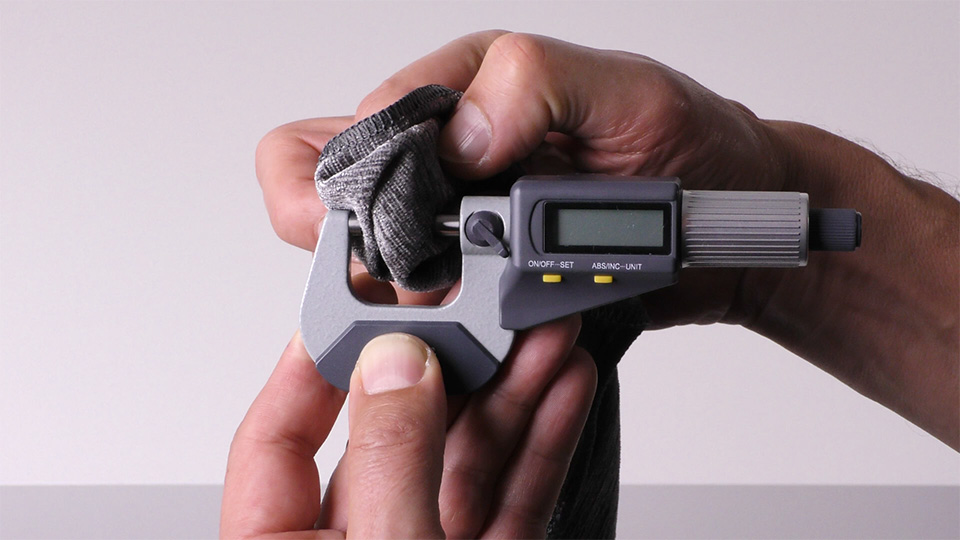

  4. Reinigen Sie Messspindel und Amboss mit einem trockenen, fusselfreien Tuch.



  5. Setzen Sie den Nullpunkt Fahren Sie die Messspindel gegen den Amboss.

    1. Drehen Sie den Schnelltrieb von sich weg, bis Messspindel und Amboss 2 mm voneinander entfernt sind.

    2. Drehen Sie die Ratsche von sich weg, bis sich Messspindel und Amboss berühren.

    • Sie hören das Klicken des Drehmoment-Mechanismus. Wenn Sie die Ratsche weiter drehen, ändert sich der Abstandswert auf der Anzeige nicht.

  6. Drücken Sie den Knopf ON/OFF SET auf der Bügelmessschraube und halten Sie ihn 3 Sekunden gedrückt.

    • Der Nullpunkt ist gesetzt, was durch die Zahl 0.000 auf der Anzeige angezeigt wird.

  7. Drehen Sie den Schnelltrieb zu sich hin, bis Sie das Messobjekt zwischen Messspindel und Amboss einsetzen können.

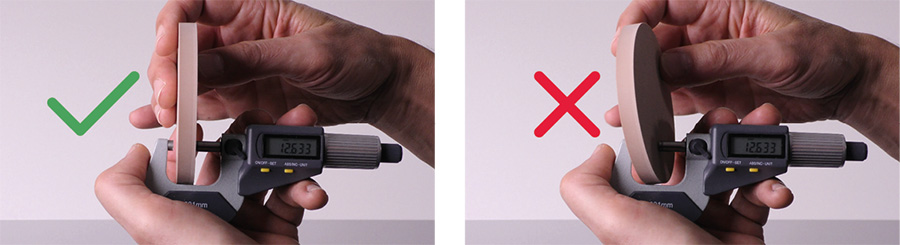

  8. Positionieren Sie das Objekt zwischen der Messspindel und dem Amboss.

    Achten Sie darauf, das Objekt nicht zu verkanten.

    9.

  9. Fahren Sie die Messspindel gegen das Objekt:

    1. Solange die Messspindel mehr als 2 mm vom Objekt entfernt ist, verwenden Sie den Schnelltrieb.

      2. ACHTUNG! Falsche Messergebnisse durch inkorrekte Verwendung des Schnelltriebs

    2. Wenn Sie die Messspindel mit dem Schnelltrieb gegen das Objekt fahren, wird das Objekt komprimiert und das Messergebnis verfälscht. Verwenden Sie die Ratsche, um die Messspindel gegen das Objekt zu fahren.

    • Sie hören das Klicken des Drehmoment-Mechanismus. Wenn Sie die Ratsche weiter drehen, ändert sich der Abstandswert auf der Anzeige nicht.
