Kalibrierung vorbereiten

Workflow Maschine kalibrieren.

  1. Halten Sie das Kalibrier-Set bereit

    Sie haben mit Ihrer Maschine ein Kalibrier-Set mit folgenden Komponenten erhalten:

    • Kalibrierrohlinge
    • Ein Werkzeug, um Kalibrier- und Prüfkörper zu fertigen
    • Eine Bügelmessschraube zum Vermessen der Kalibrier- und Prüfkörper

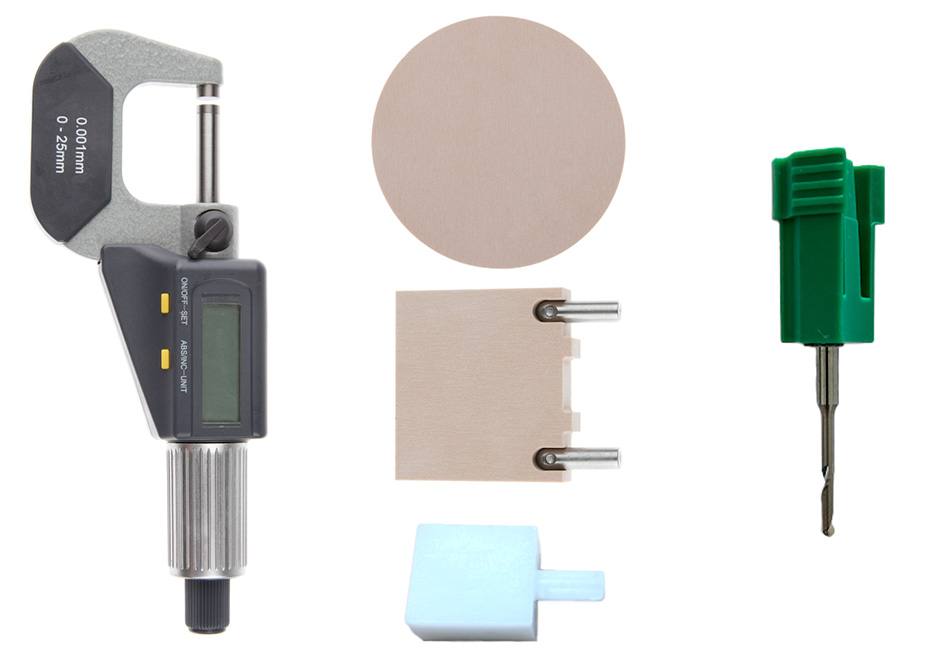

    Beispiel: Komponenten der maschinenspezifischen Kalibrier-Sets; die mitgelieferten Komponenten können abweichen

  2. Setzen Sie das Kalibrierwerkzeug in das Werkzeugmagazin Ihrer Maschine und in das virtuelle Werkzeugmagazin von dentalcnc ein.

    3. Maschine Werkzeug

    E3

    P300-R2-60

    E4

    P250-F1-40-T

    P200-R1-40

    E5

    P250-F1-40-T

    P200-R1-40

    K5, K5+

    R5

    S5, S5m

    P200-R1-40

    N4+

    P200-R1-35
    • E3
    • E4
    • E5
    • K5, K5+, S5m
    • N4+
    • R5
    • S5, S5m

  3. Richten Sie den Kalibrierrohling so aus, dass die Befestigungsbohrungen (orange markiert) mit der abgeflachten Seite nach oben zeigen.

  4. Setzen Sie das längliche Loch des Kalibrierrohlings auf den Positionierstift (blau markiert) des Rohlingshalters auf und führen Sie das mittlere Loch auf das Druckstück (orange markiert) des Rohlingshalters.

  5. Schrauben Sie den Kalibrierrohling mit 2 der mitgelieferten Senkkopfschrauben fest.





  6. Führen Sie den Schaft des Kalibrierrohlings bis zum Anschlag in den Rohlingshalter ein.

  7. Drehen Sie den Kalibrierrohling so, dass der Positionierstift am Rohlingshalter in der Nut des Kalibrierrohlings liegt.

  8. Drehen Sie die Fixierschraube mit dem Schraubendreher vorsichtig ein, bis Sie einen leichten Widerstand spüren.

  9. Drehen Sie die Fixierschraube dann noch 1/4-Umdrehung.

  10. Prüfen Sie die Seriennummer der Maschine.

    Per Typenschild: Typenschild und Seriennummer

    Per dentalcnc: Seriennummer der Maschine, Produktschlüssel und Seriennummer der Steuereinheit

  11. Seriennummer ≤ E5ID5…:

    1. Schalten Sie die Maschine für mindestens 2 Stunden aus.

    2. Für beste Ergebnisse sorgen Sie für eine Umgebungstemperatur von 18 – 25 °C.

  12. Spannen Sie den Kalibrierrohling wie jede andere Ronde im Arbeitsraum ein.

  13. Spannen Sie den Kalibrierrohling wie jede andere Ronde im Arbeitsraum ein.

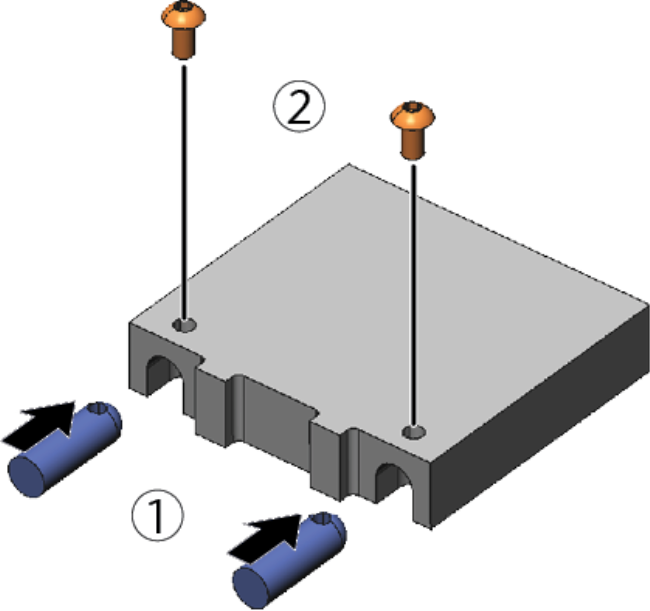

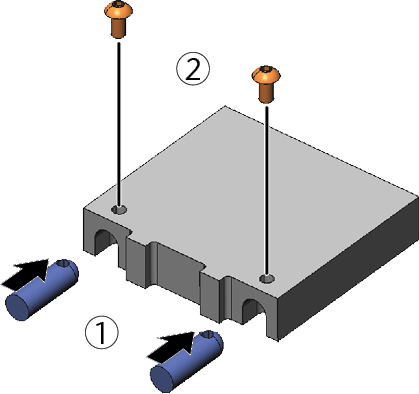

  14. Schrauben Sie die Fixierstifte am Kalibrierrohling fest:

    1. Führen Sie die Fixierstifte in die Schraubenlöcher im Kalibrierrohling ein. Richten Sie die Schraubenlöcher der Fixierstifte und des Rohlings aneinander aus.

    2. Schrauben Sie die Fixierstifte mit den Schrauben fest.

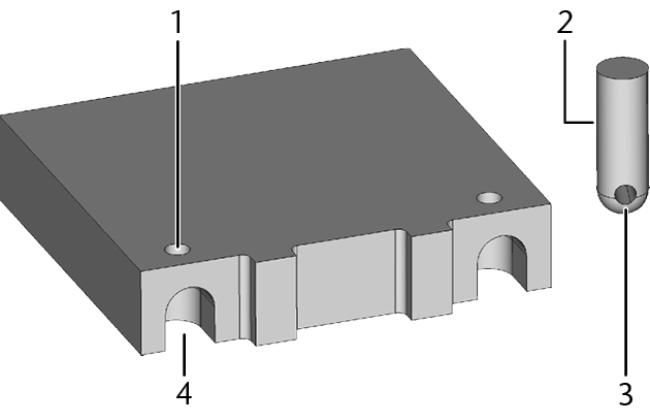

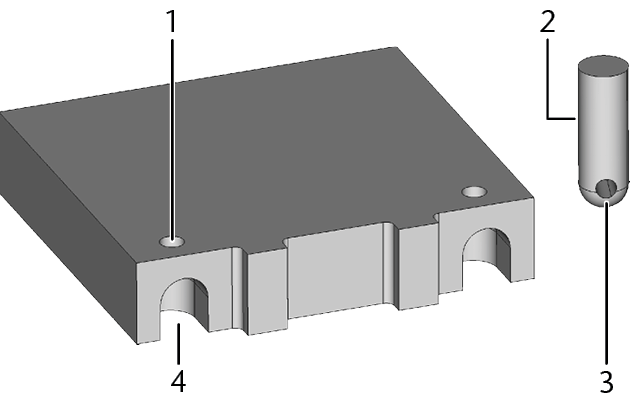

    15. 1

    Schraubenloch

    2

    Fixierstift

    3

    Schraubenloch

    4

    Aussparung

  15. Spannen Sie den Kalibrierrohling mithilfe der Fixierstifte im Rohlingshalter ein.

  16. Spannen Sie den Kalibrierrohling wie jede andere Ronde im Arbeitsraum ein.

  17. Spannen Sie den Kalibrierrohling wie jede andere Ronde im RohlingsmagazinGeschlossen Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. ein und laden Sie ihn in den Arbeitsraum.
