Verwenden Sie nur Werkzeuge mit einer ausreichend großen Fase am Werkzeugschaft.
Ziehen Sie einen Sicherungsring nach DIN 471-A3 als Anschlagring auf.

Dies gilt nicht für AirTools.
Beachten Sie die weiteren Vorgaben im Kapitel Technische Daten.

Für die verschiedene Bearbeitungsstrategien während eines Auftrags benötigt die Maschine unterschiedliche Werkzeuge.

dentalcnc zeigt die für einen Auftrag benötigten Werkzeuge an. Hier legen Sie den Werkzeugbestand fest, weisen Werkzeuge zu und setzen die Standzeiten für erneuerte Werkzeuge zurück.  Werkzeuge für die Fertigung hinzufügen
Standardmäßig lädt die Maschine Werkzeuge aus dem Werkzeugmagazin der Maschine. Sie können jedoch auch einen manuellen Werkzeugwechsel für bestimmte Positionen erzwingen. Manuellen Werkzeugwechsel für Werkzeugpositionen festlegen

Allgemeine Informationen zu Werkzeugen finden Sie hier: vhf-Werkzeuge und -Matchcodes

Wir empfehlen Originalwerkzeuge, da diese speziell für die vorgesehenen Aufträge ausgelegt sind.

Wenn Sie Werkzeuge anderer Hersteller verwenden, stellen Sie sicher, dass die folgenden Anforderungen eingehalten werden:

Maximale Werkzeuglänge: 40 mm
Maximaler Schaftdurchmesser: 3 mm
Mindestschaftlänge: 7 mm (empfohlene Klemmlänge: 13 - 14 mm)

Sie können bis zu 16 Werkzeuge in das Werkzeugmagazin einsetzen.

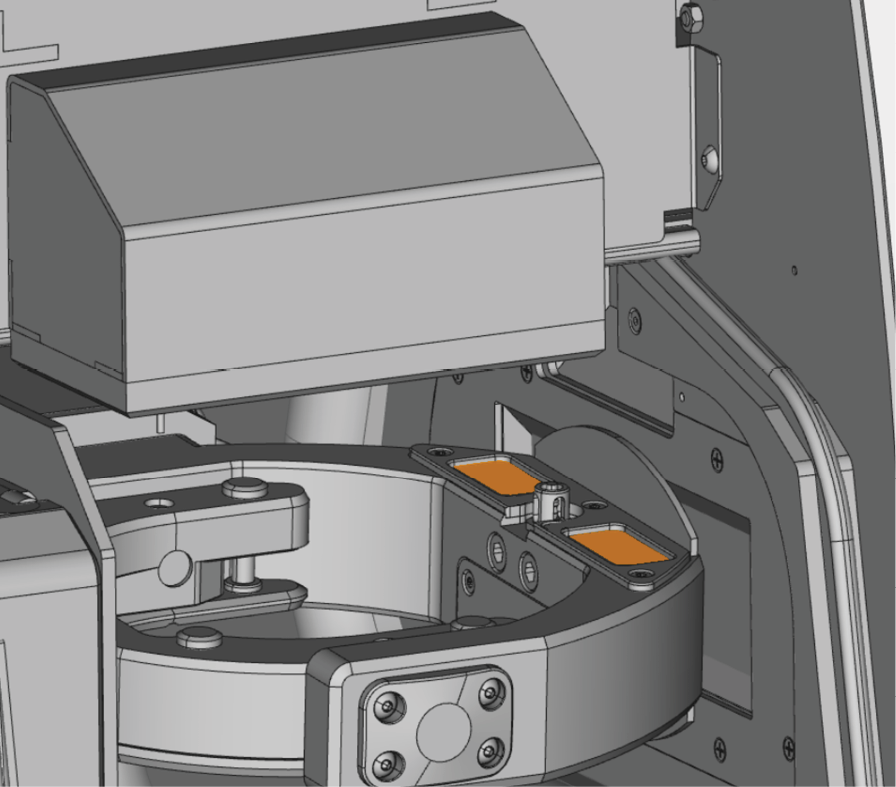

Werkzeugmagazin im Arbeitsraum (orange markiert)

Automatischer oder manueller Werkzeugwechsel

Der Werkzeugwechsel kann automatisch über das Werkzeugmagazin oder manuell über die Spannzange erfolgen. Da Sie jede Werkzeugposition einzeln konfigurieren können, sind automatische und manuelle Wechsel parallel möglich.

Eigenschaften des automatischen Werkzeugwechsels

Die Maschine lädt die notwendigen Werkzeuge während der Bearbeitung automatisch aus dem Magazin.
Sie müssen alle benötigten Werkzeuge vor dem Auftragsbeginn ins Werkzeugmagazin einsetzen.
Standardfall für alle Werkzeugpositionen, bei denen in dentalcnc kein manueller Wechsel konfiguriert ist.

Der automatische Werkzeugwechsel ist in folgenden Fällen nicht möglich:

Eine Werkzeugposition ist verschlissen und kann keine Werkzeuge mehr ordnungsgemäß aufnehmen.
Sie verwenden Werkzeuge, die nicht in das Werkzeugmagazin passen.

Eigenschaften des manuellen Werkzeugwechsels

Sie setzen die Werkzeuge während des Auftrags auf Aufforderung von dentalcnc manuell in die Spannzange der Spindel ein.
Sie müssen diesen manuellen Werkzeugwechsel für einzelne Werkzeugpositionen in dentalcnc konfigurieren.

Wenn Werkzeugmagazineinsätze verschlissen sind, ersetzen Sie diese.  Werkzeugmagazineinsätze wechseln

Werkzeuge in das Werkzeugmagazin einsetzen

Sie müssen Werkzeuge in den folgenden Fällen einsetzen oder tauschen:

Bei der ersten Verwendung der Maschine
Nachdem Sie die Werkzeugmagazineinsätze aufgrund von Verschleiß getauscht haben
Wenn die Werkzeugstandzeit eines Werkzeugs abgelaufen ist
Wenn Werkzeuge beschädigt oder verschlissen sind
Wenn die nächsten Aufträge zusätzliche / andere Werkzeuge benötigen als diejenigen im Werkzeugmagazin

Sie können die verbleibende Standzeit aller Werkzeuge in der Ansicht für die Werkzeugverwaltung in dentalcnc überprüfen.

Sie können das Werkzeugmagazin auf zwei Wegen bestücken:

Durch manuelles Einsetzen in das Werkzeugmagazin Dies ist der schnellste Weg. Er wird im Folgenden beschrieben.
Über die Spindel Sie setzen ein Werkzeug in die Spannzange ein und die Spindel legt das Werkzeug im Werkzeugmagazin ab. Diese Option nimmt mehr Zeit in Anspruch, ist jedoch für einige möglicherweise bequemer. Sie wird in der Dokumentation zur Fertigungssoftware beschrieben.

Sie setzen Werkzeuge folgendermaßen von Hand ein:

VORSICHT!Tragen Sie Handschuhe.
Öffnen Sie die Arbeitsraumtür.
ACHTUNG! Entfernen Sie abgenutzte oder beschädigte Werkzeuge aus dem Werkzeugmagazin. dentalcnc zeigt Werkzeugstandzeiten in der Ansicht für die Werkzeugverwaltung an.
Setzen Sie die neuen Werkzeuge ein:

ACHTUNG! Werkzeugbrüche und fehlerhafte Bearbeitungsergebnisse bei falscher Werkzeugzuordnung

Stellen Sie sicher, dass die Positionen der Werkzeuge im Werkzeugmagazin den Positionen in dentalcnc entsprechen.

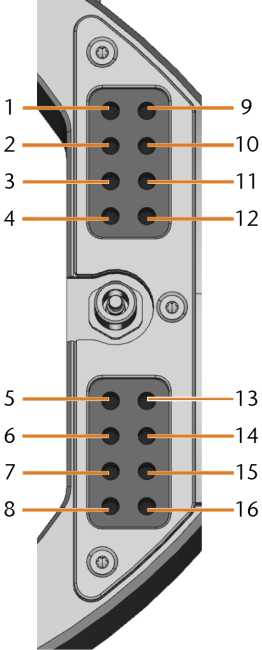

Die Anordnung der Werkzeugpositionen im Werkzeugmagazin entspricht der Anordnung in der Software.  Werkzeuge für die Fertigung hinzufügen

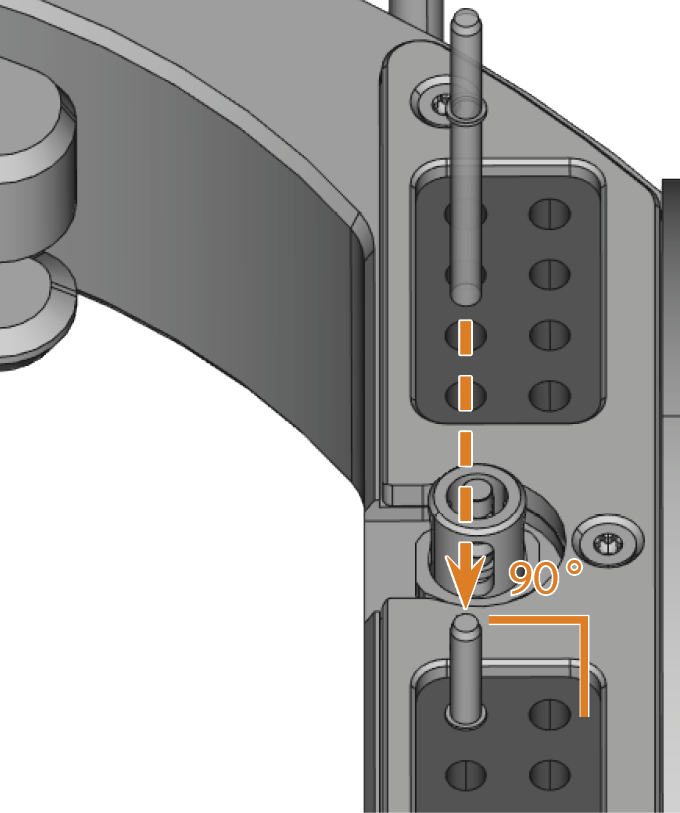

Setzen Sie die Werkzeuge mit der Schneide nach unten in die Werkzeugpositionen ein. Schieben Sie sie hinein, bis der Ring den Werkzeugmagazineinsatz berührt.

Die vhf-Werkzeugverpackungen helfen Ihnen beim Einsetzen der Werkzeuge.

 vhf-Werkzeuge und -Matchcodes

Falls das neue Werkzeug ein altes Werkzeug gleichen Typs ersetzt, setzen Sie die Werkzeugstandzeit in dentalcnc zurück.

 Werkzeugstandzeiten zurücksetzen

Werkzeuge aus dem Werkzeugmagazin entfernen

VORSICHT!Tragen Sie Handschuhe.
Öffnen Sie die Arbeitsraumtür.
Ziehen Sie das Werkzeug nach oben aus dem Werkzeugmagazin.
Je nachdem, ob Sie das Werkzeug zurück zu Ihrem Bestand legen oder den Werkzeugtyp nicht länger verwenden, konfigurieren Sie dentalcnc entsprechend:
- Zurück in den Bestand: ziehen Sie das Werkzeug zurück in den Bereich Werkzeugbestand (ATB) ( Werkzeuge für die Fertigung hinzufügen)
- Keine weitere Verwendung:  Werkzeuge entfernen

Ersatzwerkzeuge hinzufügen

Wenn die Standzeit eines Werkzeugs während der Bearbeitung abläuft, kann dentalcnc automatisch ein Ersatzwerkzeug aus dem Werkzeugmagazin laden, um die Bearbeitung fortzusetzen.

Setzen Sie Ersatzwerkzeuge in das Werkzeugmagazin.
Konfigurieren Sie die Ersatzwerkzeuge in dentalcnc.

 Werkzeuge für die Fertigung hinzufügen
