Gilt für: K5+

Werkzeuge verwalten

Der Workflow für die Restaurationserstellung ist folgendermaßen:

HINWEIS

Beschädigung der Spindel oder der Werkzeugpositionen bei ungeeignetem Werkzeug

Ungeeignete Werkzeuge können die Spannzange der Spindel und / oder die Werkzeugpositionen beschädigen.

  • Verwenden Sie nur Werkzeuge mit einer ausreichend großen Fase am Werkzeugschaft.

  • Ziehen Sie einen Sicherungsring nach DIN 471-A3 als Anschlagring auf.

  • Beachten Sie die weiteren Vorgaben im Kapitel Technische Daten.

Wir empfehlen Originalwerkzeuge, da diese speziell für die vorgesehenen Aufträge ausgelegt sind.

Sie können bis zu 16 Werkzeuge in das Werkzeugmagazin einsetzen.



Automatischer oder manueller Werkzeugwechsel

Der Werkzeugwechsel kann automatisch über das Werkzeugmagazin oder manuell über die Spannzange erfolgen. Da Sie jede Werkzeugposition einzeln konfigurieren können, sind automatische und manuelle Wechsel parallel möglich.

Eigenschaften des automatischen Werkzeugwechsels

Der automatische Werkzeugwechsel ist in folgenden Fällen nicht möglich:

  • Eine Werkzeugposition ist verschlissen und kann keine Werkzeuge mehr ordnungsgemäß aufnehmen.

  • Sie verwenden Werkzeuge, die nicht in das Werkzeugmagazin passen.

Eigenschaften des manuellen Werkzeugwechsels

Werkzeuge einsetzen und tauschen

Sie müssen Werkzeuge in den folgenden Fällen einsetzen oder tauschen:

  • Bei der ersten Verwendung der Maschine
  • Nachdem Sie die Werkzeugmagazineinsätze aufgrund von Verschleiß getauscht haben
  • Wenn die Werkzeugstandzeit eines Werkzeugs abgelaufen ist
  • Wenn Werkzeuge beschädigt oder verschlissen sind
  • Wenn die nächsten Aufträge zusätzliche / andere Werkzeuge benötigen als diejenigen im Werkzeugmagazin

Sie können die verbleibende Standzeit aller Werkzeuge in der Ansicht für die Werkzeugverwaltung in DentalCNC überprüfen.

Sie können das Werkzeugmagazin auf zwei Wegen bestücken:

  • Durch manuelles Einsetzen in das Werkzeugmagazin Dies ist der schnellste Weg. Er wird im Folgenden beschrieben.
  • Über die Spindel Sie setzen ein Werkzeug in die Spannzange ein und die Spindel legt das Werkzeug im Werkzeugmagazin ab. Diese Option nimmt mehr Zeit in Anspruch, ist jedoch für einige möglicherweise bequemer. Sie wird in der Dokumentation zur Fertigungssoftware beschrieben.

Sie setzen Werkzeuge folgendermaßen von Hand ein:

  1. Entfernen Sie abgenutzte oder beschädigte Werkzeuge aus dem Werkzeugmagazin.
  2. Setzen Sie die neuen Werkzeuge ein:
  3. HINWEIS! Unbrauchbare Bearbeitungsergebnisse bei falscher Werkzeugzuordnung

    1. Stellen Sie sicher, dass die Positionen der Werkzeuge im Werkzeugmagazin der Positionen in DentalCNC entsprechen.
    2. Setzen Sie die Werkzeuge mit der Schneide nach unten in die Werkzeugpositionen ein. Schieben Sie sie hinein, bis der Ring den Gummi berührt.
  4. Nachdem Sie ein Werkzeug ersetzt haben, setzen Sie die Werkzeugstandzeit zurück. Wählen Sie dazu die Werkzeugverwaltungsansicht in DentalCNC.

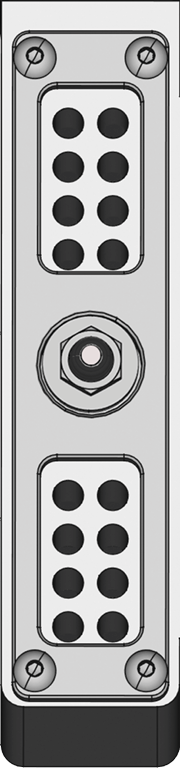

Oben: Werkzeugpositionen 1 – 16 im Werkzeugmagazin
Unten: Werkzeugpositionen 1 – 16 in DentalCNC
