Gilt für: K5+

Rohlinge einspannen und entfernen

Der Workflow für die Restaurationserstellung ist folgendermaßen:

Die Maschine kann die folgenden Rohlinge verarbeiten:

• Ronden mit einem Durchmesser von 98,5 mm bis 98,8 mm
• Blöcke, max. Größe: 45 x 20 x 20 mm (L/T/H)*
• Vorgefertigte Abutments*

*erfordert Zusatzausstattung Physische Komponente, die separat erworben werden muss und die neue Funktionen zu Ihrer Maschine hinzufügt.

Zusatzausstattung Physische Komponente, die separat erworben werden muss und die neue Funktionen zu Ihrer Maschine hinzufügt. erhalten Sie über Ihren Kundenservice.

Wie Sie die verschiedenen Rohlingstypen einspannen

Rohlingstyp	Halter benötigt?	So einspannen
Standard-Ronden	Nein	Ronden >> Rohlingshalter
Blöcke	Ja	Blöcke >> Blockhalter >> Rohlingshalter
Vorgefertigte Abutments	Ja	Vorgefertigte Abutments >> Halter für vorgefertigte Abutments >> Rohlingshalter

Ronden in den Arbeitsraum einspannen

1. Öffnen Sie die Arbeitsraumtür.

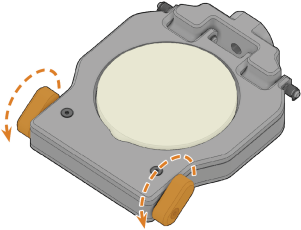

2. Entriegeln Sie den Rohlingshalter, indem Sie den linken und / oder rechten Hebel des Rohlingshalters (in der Abbildung orange markiert) in die Endposition zu sich ziehen.
• Die Rohlingshalterabdeckung bewegt sich nach oben und der Rohlingshalter ist geöffnet.




3. Entfernen Sie den Rohling aus dem Rohlingshalter, falls vorhanden.
4. Um die zu bearbeitende Ronde einzusetzen, tun Sie Folgendes:
1. Falls die Ronde mehrschichtig ist, richten Sie den Rohling so aus, dass die oberste Farbschicht oben liegt.
2. Wenn die Ronde zuvor berarbeitet wurde, stellen Sie Folgendes sicher:
   • Die ursprüngliche Oberseite zeigt nach oben.
   • Die ursprüngliche Vorderseite zeigt nach vorn.
   • Wenn die Ronde für das sicherere Wiedereinspannen über DentalCNC markiert wurde, stellen Sie sicher, dass sich die Markierung in der unten gezeigten Position befindet.
3. Legen Sie die Ronde in den Halter.


HINWEIS
Beschädigung der Maschine / des Werkzeugs oder schlechte Bearbeitungsergebnisse aufgrund unzureichender Fixierung des Rohlings
Wenn der Rohlingshalter nicht richtig geschlossen ist, wird der Rohling nicht ordnungsgemäß fixiert und der Rohlingshalter kann beschädigt werden. Dies kann dazu führen, dass die Maschine und Werkzeuge beschädigt werden und die Bearbeitungsergebnisse nicht zufriedenstellend sind.
• Schließen Sie den Rohlingshalter immer wie unten beschrieben.
• Stellen Sie sicher, dass die Hebel des Rohlingshalters fest geschlossen sind.
• Wenden Sie beim Schließen der Hebel keine übermäßige Kraft an.
5. Um den Rohlingshalter zu schließen, tun Sie Folgendes:
1. Stellen Sie sicher, dass sich die Hebel des Rohlingshalters in der vorderen Position befinden, wie in der Abbildung unten dargestellt.
2. Drücken Sie die Abdeckung des Rohlingshalters nach unten und halten Sie sie fest.
3. Verschließen Sie den Rohlingshalter, indem sie den linken und / oder rechten Hebel des Rohlingshalters (in der Abbildung orange markiert) von sich weg drücken, bis Sie einen deutlichen Widerstand spüren und die Hebel fest geschlossen sind. Wenden Sie keine übermäßige Kraft an.

• Die Ronde ist im Rohlingshalter fixiert. Die Ronde ist im Arbeitsraum eingespannt.

Blöcke in den Blockhalter einspannen

Sie können bis zu 3 Blöcke in den Blockhalter einspannen.

1. VORSICHT!Tragen Sie Handschuhe.

HINWEIS! Werkzeugbrüche und fehlerhafte Bearbeitungsergebnisse bei falscher Blockzuordnung

2. Der Blocktyp, die Anzahl der Blöcke ​​und die Blockpositionen müssen dem entsprechenden Auftrag in DentalCAM entsprechen.

3. Lösen Sie die Fixierschraube an der gewünschten Position mit dem mitgelieferten Drehmoment-Schraubendreher.

4. Falls der Block mehrschichtig ist, richten Sie den Rohling so aus, dass die oberste Farbschicht oben liegt.

5. Positionieren Sie den Block so, dass der Positionierstift am Blockhalter (linke Markierungen) in der Nut des Blockschafts (rechte Markierung) liegt.





6. Führen Sie den Schaft des Blocks bis zum Anschlag in die gewünschte Position im Blockhalter ein.



7. Verwenden Sie den mitgelieferten Drehmoment-Schraubendreher, um den Block mit der zugehörigen Fixierschraube zu fixieren. Ziehen Sie die Schraube fest an.

Blockhalter in den Arbeitsraum einspannen

1. Öffnen Sie die Arbeitsraumtür.
2. Öffnen Sie den Rohlingshalter.
3. Entfernen Sie den Rohling aus dem Rohlingshalter, falls vorhanden.
4. Richten Sie den Blockhalter richtig aus:
   • Die Fixierschrauben müssen nach oben zeigen.
   • Die Positionierhilfen müssen auf der linken Seite positioniert werden.
5. Setzen Sie den Blockhalter in den Rohlingshalter ein und halten Sie ihn von unten mit einer Hand fest.




6. Schließen Sie den Rohlingshalter mit der anderen Hand.

Verwenden eines optionalen Abutmenthalters

Mit einem optionalen Abutmenthalter kann Ihre Maschine vorgefertigte Abutments mit vorgefertigter Anschlussgeometrie bearbeiten.

 Unterstützte vorgefertigte Abutmentrohlinge in DentalCAM 8

 Unterstützte vorgefertigte Abutmentrohlinge in DentalCAM 7
