Werkzeuge einsetzen und tauschen
→
→
→
→
Sehen Sie das Video
YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung
HINWEIS
Beschädigung der Spindel oder der Werkzeugpositionen bei ungeeignetem Werkzeug
Ungeeignete Werkzeuge können die Spannzange der Spindel und / oder die Werkzeugpositionen beschädigen.
-
Verwenden Sie nur Werkzeuge mit einer ausreichend großen Fase am Werkzeugschaft.
-
Ziehen Sie einen Sicherungsring nach DIN 471-A3 als Anschlagring auf.
-
Beachten Sie die weiteren Vorgaben im Kapitel Technische Daten.
Die Maschine bearbeitet normalerweise alle Aufträge mit demselben Werkzeug. Sie müssen Werkzeuge in den folgenden Fällen einsetzen oder tauschen:
- Wenn die Werkzeugstandzeit eines Werkzeugs abgelaufen ist
- Wenn das Werkzeug beschädigt oder verschlissen ist
- Falls ein anderes Werkzeug als das Standardwerkzeug benötigt wird
In DentalCNC können Sie benötigte Werkzeuge und Werkzeugstandzeiten prüfen. Ein für einen Auftrag benötigtes Werkzeug muss dem virtuellen Werkzeugmagazin zugewiesen sein, die Werkzeugstandzeit muss nach dem Tausch eines Werkzeugs zurückgesetzt werden. Verwenden Sie dazu die Ansichten Bearbeitung und Werkzeugverwaltung:
-

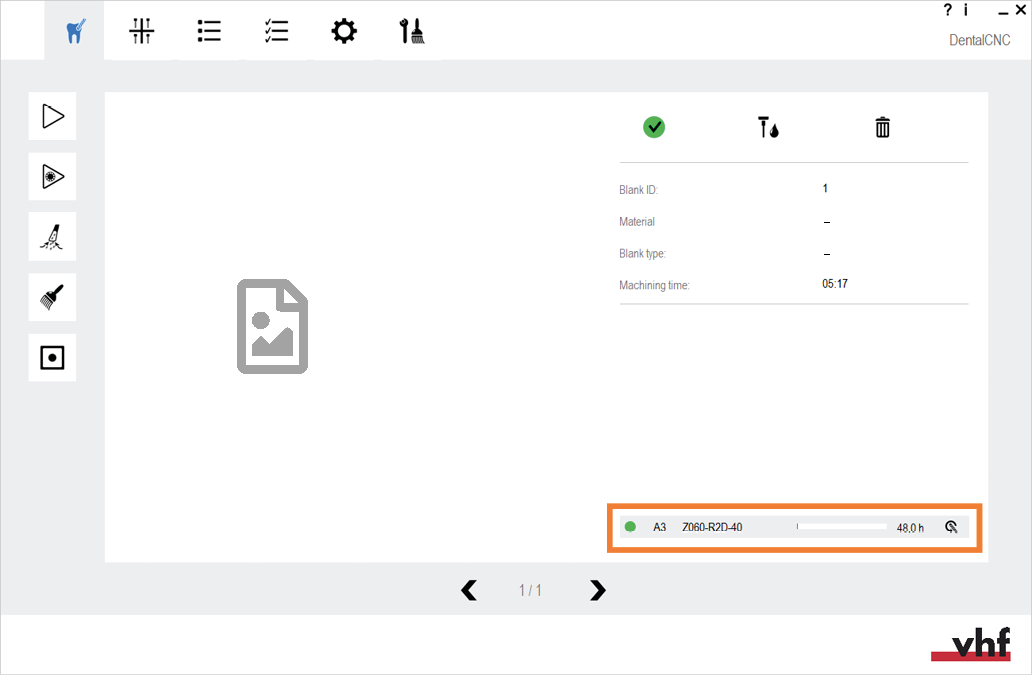

DentalCNC zeigt die für einen Auftrag benötigten Werkzeuge (orange markiert) und deren Standzeit in der Ansicht Bearbeitung an.
-

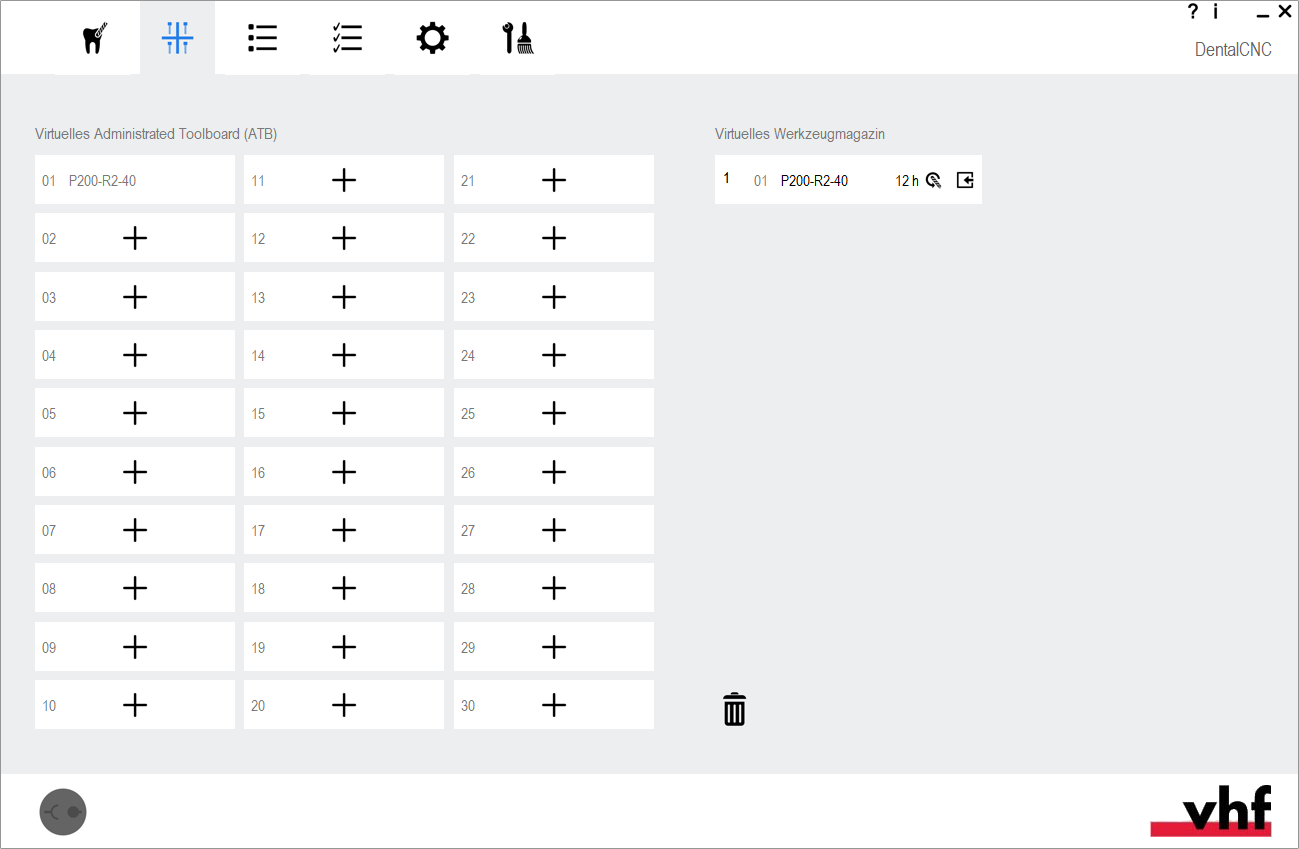

In der Ansicht für die Werkzeugverwaltung in DentalCNC fügen Sie Werkzeuge hinzu, weisen diese dem virtuellen Werkzeugmagazin zu und setzen die Standzeit zurück.
Werkzeuge in die Spannzange einsetzen
-
VORSICHT!Tragen Sie Handschuhe.
-
Stellen Sie Folgendes sicher:
Werkzeuge aus der Spannzange entfernen
-
Die Spindel ist in der Werkzeugwechselposition.
-
Die Arbeitsraumtür ist offen.
-
Die Spannmutter ist gelöst und das Werkzeug wurde entfernt.
-
-

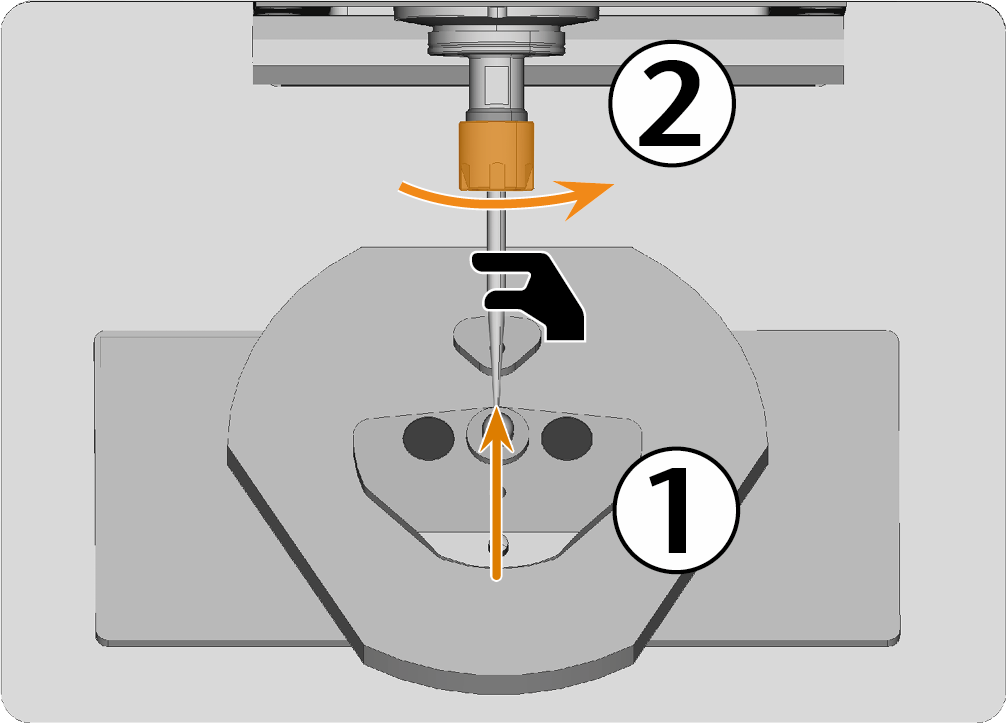

Setzen Sie den Schaft des neuen Werkzeugs bis zum Anschlag in die Spannzange ein. Halten Sie die Spindel und das Werkzeug mit einer Hand fest.
-
Drehen Sie die Spannmutter mit der Hand im Uhrzeigersinn, bis Sie einen Widerstand spüren und das Werkzeug von der Spannzange gehalten wird.
-
Ziehen Sie die Spannmutter (orange markiert) vollständig fest:
HINWEIS! Die Spannmutter ist beim Erreichen des ersten Widerstands nicht vollständig fest gezogen. Das Werkzeug kann sich während der Bearbeitung lösen und Schäden verursachen.
- Legen Sie den Gabelschlüssel an den ebenen Flächen (blau markiert) an der Spindel an.
- Drehen Sie die Spannmutter mit dem Spannschlüssel im Uhrzeigersinn fest. Drehen Sie die Spannmutter dabei über den ersten Widerstand hinaus und stellen Sie sicher, dass die Spannmutter vollständig fest sitzt.
-
Falls das Werkzeug ein altes Werkzeug gleichen Typs ersetzt, setzen Sie die Werkzeugstandzeit zurück.
Die Standzeit zurücksetzen, wenn Sie ein Werkzeug tauschen
-
Falls Sie ein anderes Werkzeug aus Ihrem Bestand eingesetzt haben, weisen Sie es dem virtuellen Werkzeugmagazin zu. Falls es sich um ein zusätzliches neues Werkzeug handelt, fügen Sie es zunächst dem virtuellen ATB hinzu.
Werkzeuge aus der Spannzange entfernen
Bewegen Sie die Achsen in die Werkzeugwechselposition, indem Sie das abgebildete Symbol in der Bearbeitungsansicht in DentalCNC wählen.-
VORSICHT!Tragen Sie Handschuhe.
-
Öffnen Sie die Arbeitsraumtür.
-

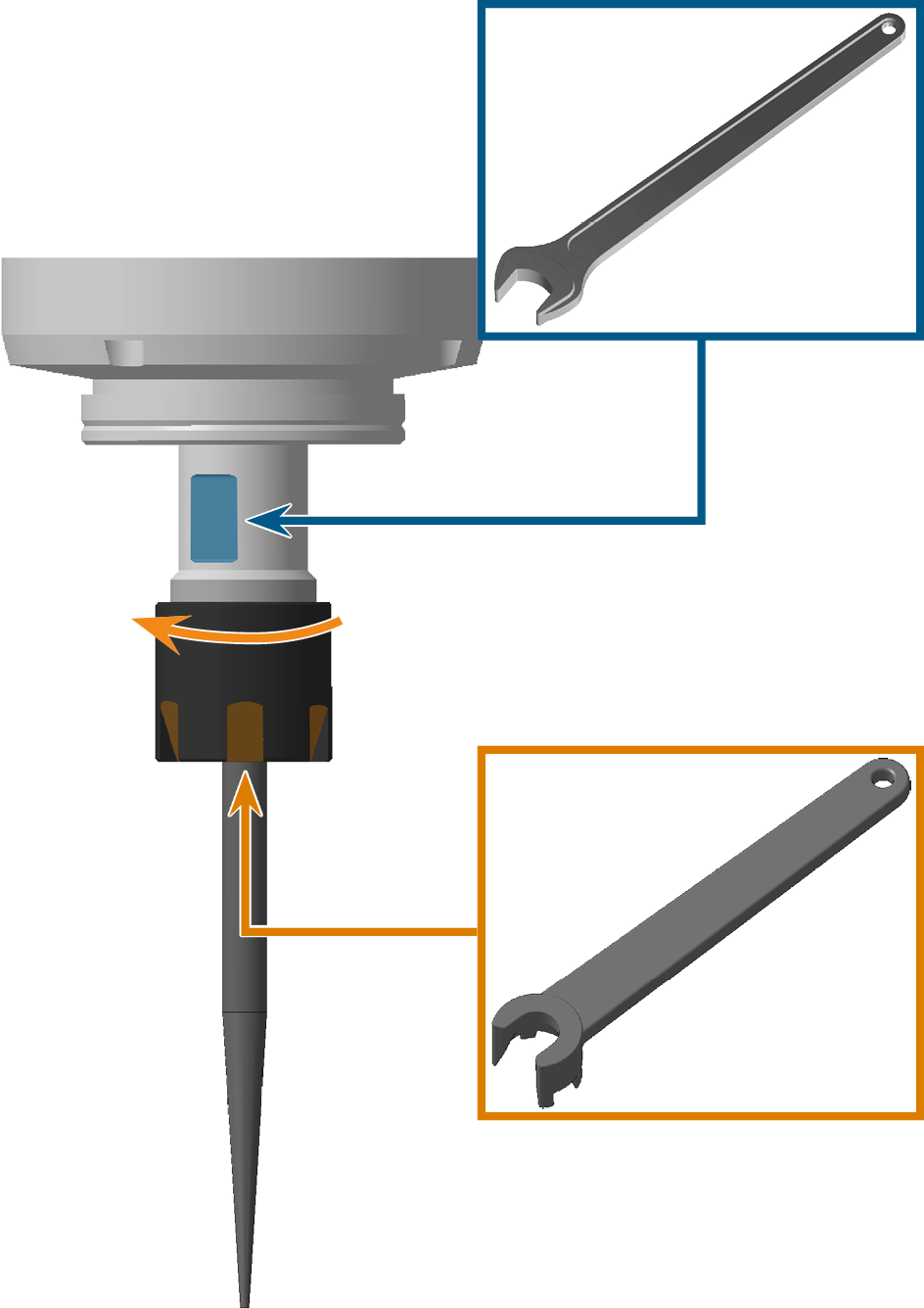

Lockern Sie die Spannmutter (orange markiert):
- Legen Sie den Gabelschlüssel an den ebenen Flächen (blau markiert) an der Spindel an.
- Drehen Sie die Spannmutter mit dem Spannschlüssel ca. 1/4 Umdrehung gegen den Uhrzeigersinn, bis sich die Spannmutter mit der Hand bewegen lässt.
-

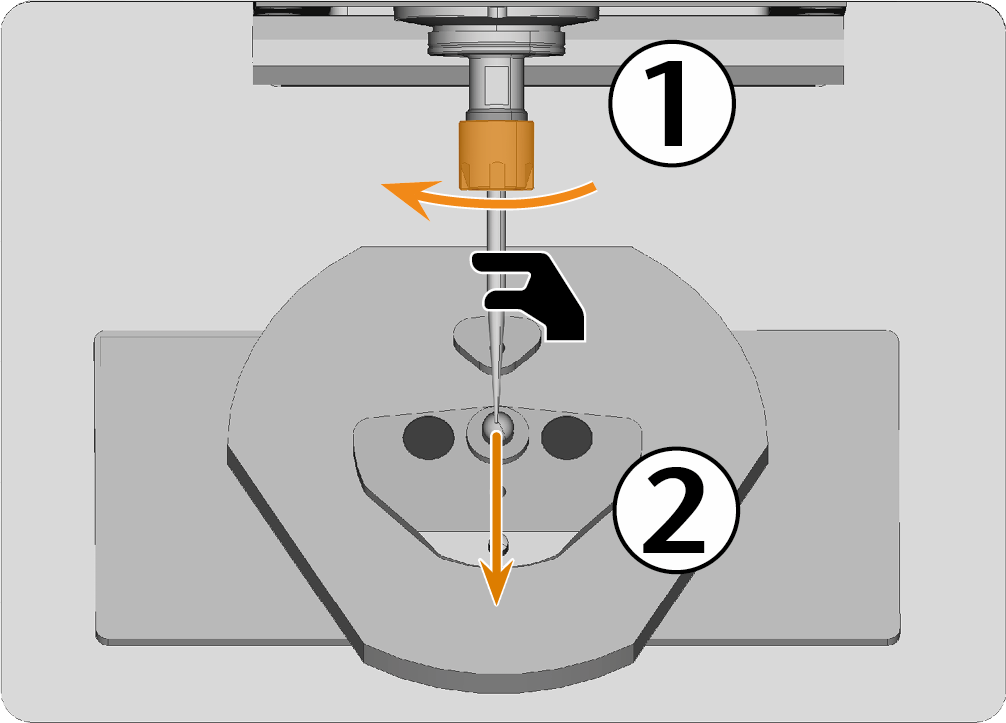

Halten Sie das Werkzeug und die Spindel mit einer Hand fest und drehen Sie die Spannmutter (orange markiert) mit der anderen Hand gegen den Uhrzeigersinn, bis sich das Werkzeug löst.
-
Entfernen Sie das alte Werkzeug aus der Spannzange.
-
Falls Sie das Werkzeug zurück zu Ihrem Bestand legen oder den Werkzeugtyp nicht länger verwenden, konfigurieren Sie DentalCNC entsprechend.
