适用于： trimcam

创建新加工任务

加工任务包含修剪一个或多个牙科咬合夹板所需的所有数据：3D 数据、底座和修剪参数、计算的铣削路径等。

步骤 1: 创建加工任务

在 trimcam 开始页面创建新加工任务。

1. 选择 新加工任务。

2. 通过输入字段 加工任务名称： 为加工任务命名。
   该名称不得包含变音符号或特殊字符。

3. 选择 创建。

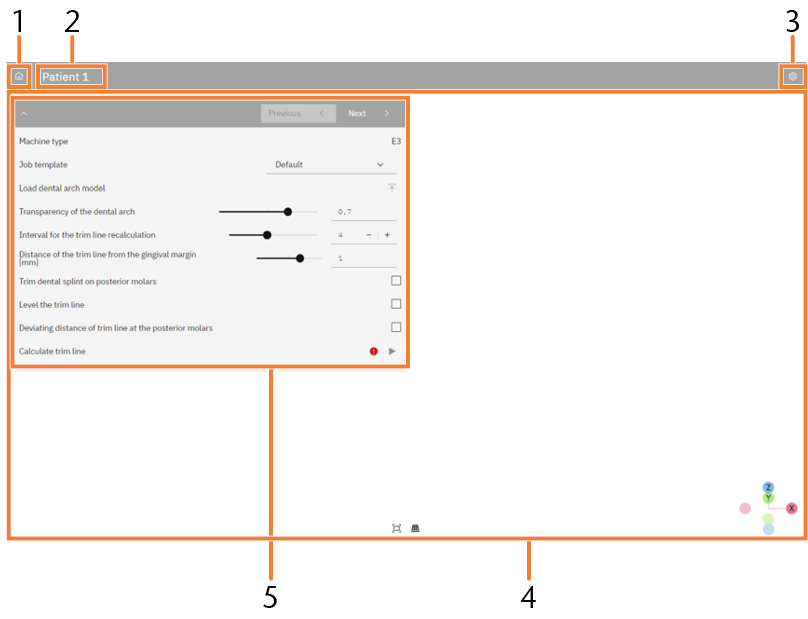

   • trimcam 创建加工任务，并打开加工任务视图。

步骤 2: 导入牙弓模型

以 STL 文件格式导入牙弓模型。您可以导入单个牙弓模型或多个牙弓模型进行批量编辑。批量编辑时，只能使用同一下颌和同一患者的文件。

trimcam 可导入来自 CAD 程序的 PTS 和 ASC 格式的修剪线。

1. 确认 STL 文件满足 trimcam 的要求。

    对 STL 文件的要求

2. 在编辑区中的 管理牙弓模型 下选择 。

3. 在文件浏览器中找到并选择所需文件。

4. （可选） 选择所有需要的修剪线文件。确认修剪线文件满足以下要求：

   • 修剪线的第一个点和最后一个点必须相同（封闭曲线）。

   • 修剪线文件和相关 STL 文件的以下内容必须完全相同：

     • 文件名

     • 文件夹

     • 坐标系

5. 选择 打开。

• 在 3D 视图中显示牙弓模型。

• （可选） trimcam 将加载修剪线文件。无需进行 计算修剪线 过程。

3D 视图

取决于加工步骤，可以在此看到带或不带底座的牙弓、修剪线和铣削路径。您可以根据需要调整 3D 视图。

• 如果同时编辑多个牙弓模型，请在编辑区中选择 3D 视图中显示的牙弓模型。

• 要显示或隐藏特定元素（牙弓、铣削模型预览、修剪线和铣削路径），请选择 。

• 使用滑块调整牙弓模型的透明度。

• 若要手动调整修剪线，请选择 。

• 按住鼠标左键或使用鼠标滚轮（取决于设置）旋转牙弓模型。

• 按住鼠标右键，移动牙弓模型。

• 滚动鼠标滚轮，放大或缩小牙弓模型。

• 要将牙弓模型居中，请选择 。

• 要在等距视图和透视视图之间切换，请选择 。

步骤 3: 使用加工任务模板

加工任务模板中保存有修剪参数、底座参数和材料参数。新建加工任务中已选择默认模板。

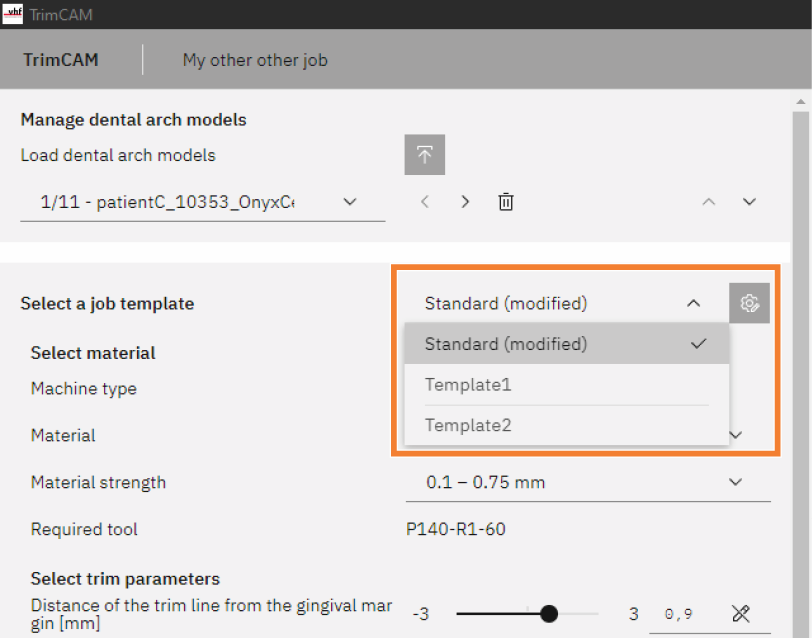

• 要使用不同加工任务模板，请从下拉列表中进行选择。





  加工任务模板的更多信息：

   （可选） 管理加工任务模板

步骤 4: 批量编辑

trimcam 支持对多个牙弓模型的批量处理，每个模型代表同一患者的不同治疗步骤。

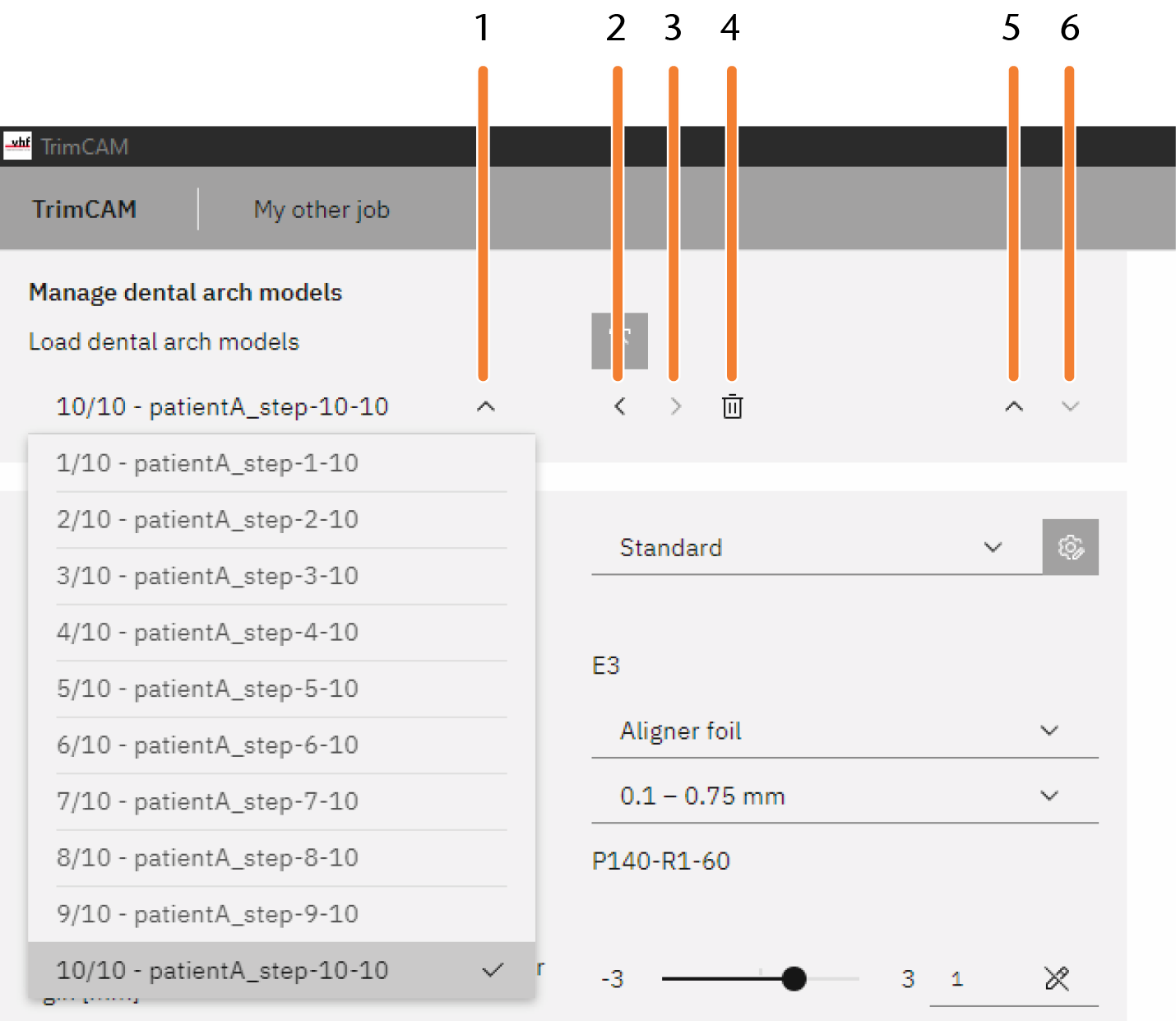

• 在 管理牙弓模型 区域中加载所有相关的牙弓模型至加工任务中。

  • 使用控制元件选择、移动或删除已加载的模型。

• 分别为每个牙弓模型设定所需参数。

   定义加工任务的加工参数

步骤 5: 定义加工任务的加工参数

在您导入第一个牙弓模型后，trimcam 将启动加工任务计算，并自动识别修剪线。请注意以下事项：

• 若您更改任一参数，系统将自动更新计算结果。

  所有参数均可通过滑动条或下拉菜单设定。不能直接输入数值。

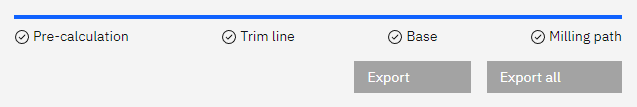

• 您可通过编辑区域中的进度条查看所选牙弓模型的状态。





• 您可以在加工任务中的牙弓模型之间切换，以查看各自状态。

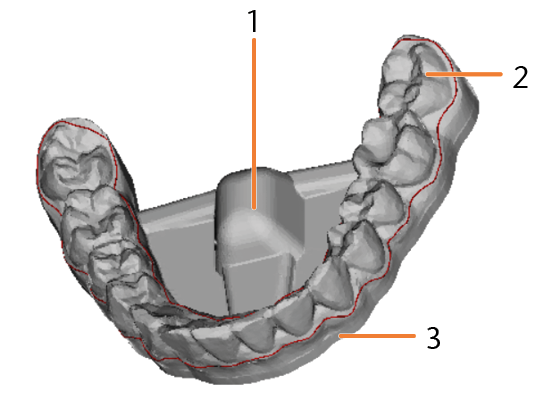

• 当某个牙弓模型的计算完成后，将以带底座和机器支承件的形式显示在 3D 视图中。修剪线将以红线显示。





  1. 机器支承件

  2. 牙弓模型

  3. 底座

选择材料

1. 从选择列表 材料 中选择一个条目。

2. 从选择列表 材料厚度 中选择一个条目。

• 所需的工具将根据所选材料显示。

选择修剪参数

1. 设定参数 修剪线与牙龈边缘的距离 [mm]。

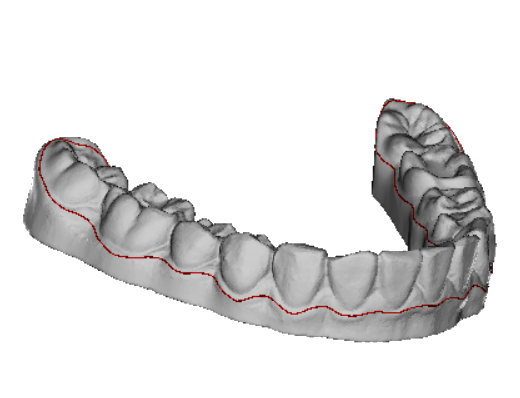

示例： 距离 0.5 mm



示例： 距离 3 mm

2. 要以后臼齿为基准修剪牙科咬合夹板，激活选项 以后臼齿为基准的牙科咬合夹板修剪量.

   1. 设定参数 修剪量 [%]。

      规则：数值越高，以后臼齿为基准的牙科咬合夹板修剪量就越大。

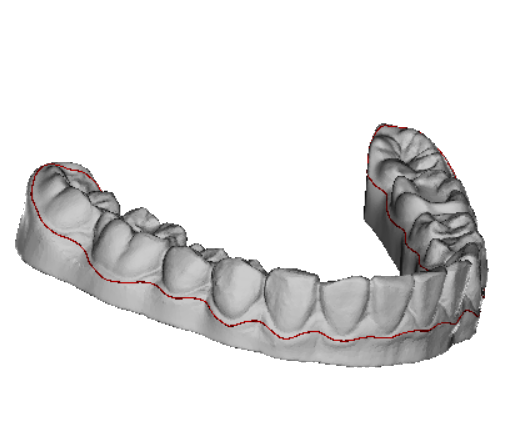

      示例： 修剪量 0%

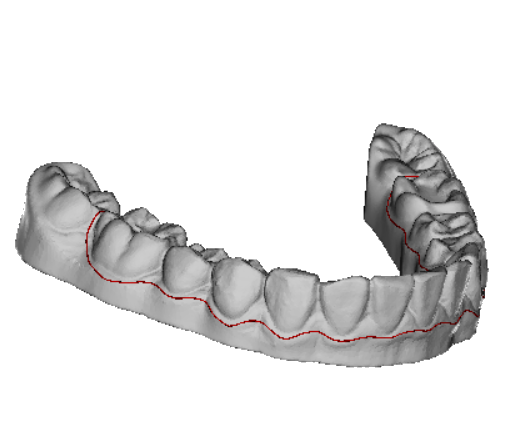

      示例： 修剪量 100%

   2. （可选） 要在左右两侧定义不同的修剪量，激活选项 不对称修剪量。

      左侧和右侧是相对于牙弓的标准顶视图而言的。点击 Z 即可激活顶视图。

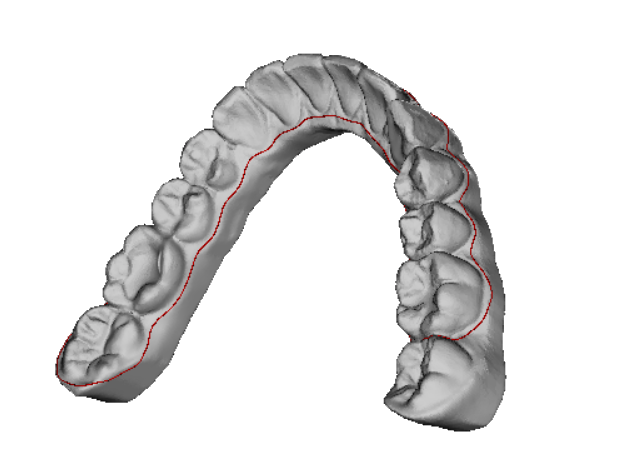

      示例： 左侧修剪量 0%，右侧修剪量 100%

3. 要将修剪线调平，激活选项 调平修剪线。

1. 设定参数 调平系数。

   规则：该值越高，修剪线就越平。该值越低，修剪线就越接近牙龈边缘曲线。



   示例： 调平系数为 0

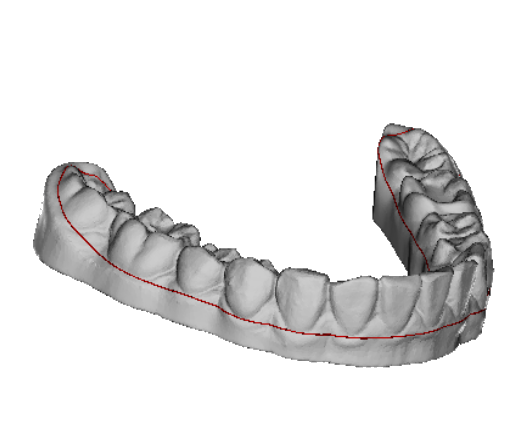

   示例： 调平系数为 1.7

2. （可选） 要针对口腔侧齿面定义不同的调平系数，激活选项 不同的口腔侧调平系数.设定参数 口腔侧调平系数。

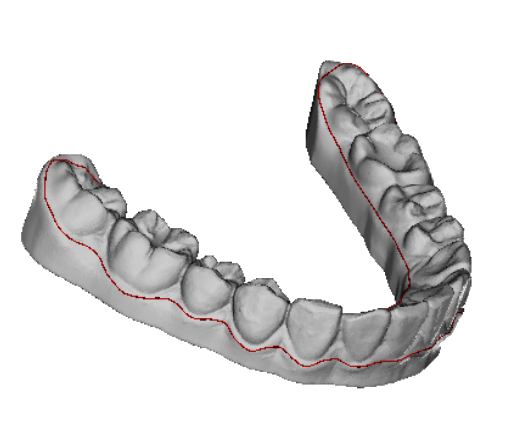

   示例： 调平系数（全局）为 0，不同的口腔侧调平系数为 1.7

3. （可选） 要仅从齿间空间的方向（而不是从牙龈方向）调平修剪线，激活选项 仅从齿间空间的方向调平修剪线。

4. 要针对后臼齿定义不同的修剪线与牙龈边缘的距离，激活选项 不同的修剪线与后臼齿的距离.设定参数。

   规则：该值越低，修剪线就越接近臼齿。



示例： 距离（全局）为 2 mm，不同的距离为 0.5 mm



示例： 距离（全局）为 2 mm，不同的距离已停用

5. 逐步调整前述参数，直到您对所显示的修剪线满意为止。每次请等待牙弓模型计算完成。

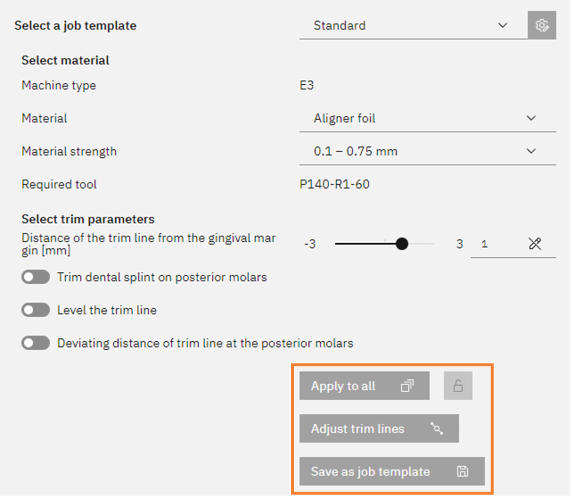

6. 如果设定的参数适用于您的大多数典型加工任务，请选择 保存为加工任务模板。

7. 如有需要，可使用修剪线编辑器手动编辑修剪线。

    （可选） 手动编辑修剪线

   重要信息：一旦您更改加工任务的其他加工参数，相关牙弓模型的计算将被更新，并且之前对修剪线的调整将被重置。

选择其他设置

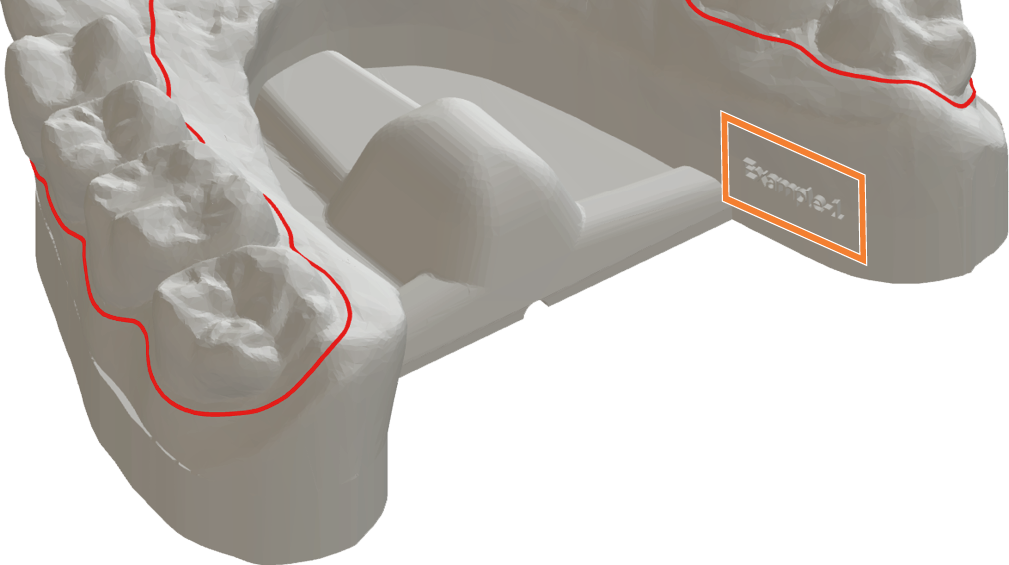

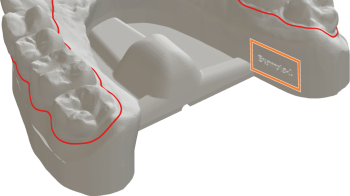

用文件名标注牙弓模型

通过此选项，您可根据文件名启用牙弓模型的标记功能。标记的最大长度为 16 个字符。

trimcam 将自动计算标记的适当位置。文本将在 3D 视图中显示。

1. 激活 用文件名标注牙弓模型 选项。

2. 若需凹刻标记，请启用 凹下文字 选项。否则将采用凸起标记。

3. 设定标记的字体大小。

4. 如有需要，可添加附加文本：

   1. 在文本框中输入文本，并选择其在文件名前或文件名后的位置。

   2. 检查预览并根据需要调整文本。

   3. 若要采用预览中显示的文本，请选择此图标 。

   • 附加文本将应用于所有牙弓模型。

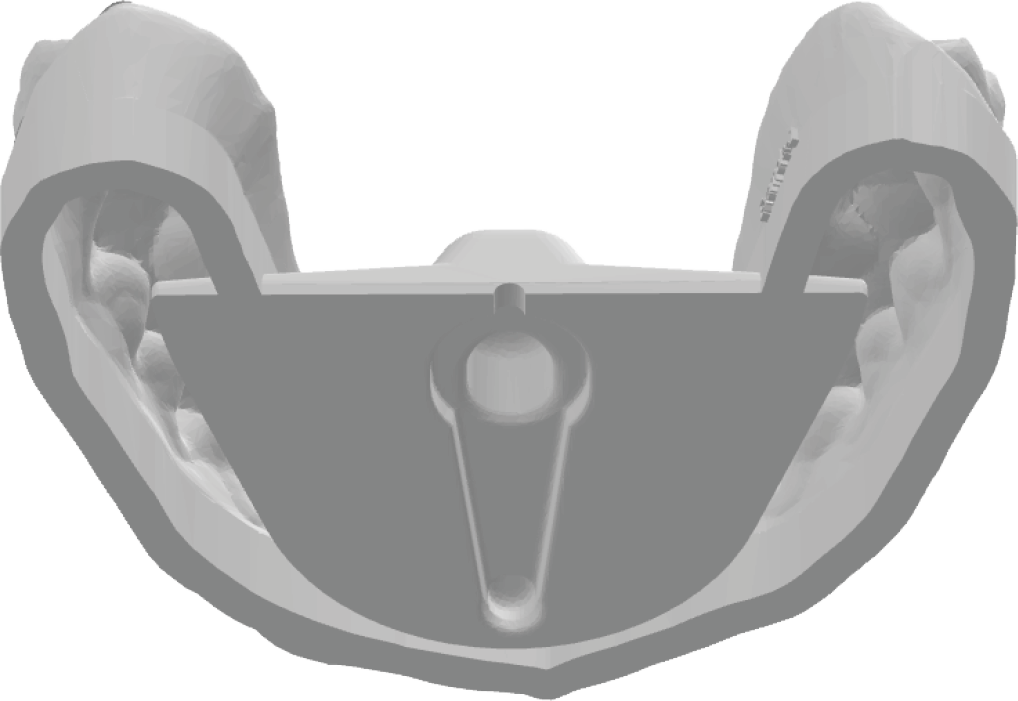

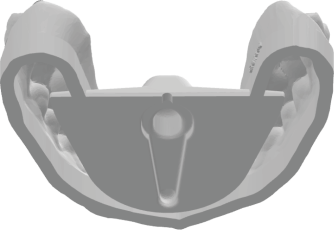

将牙弓模型作为空心体打印

通过此选项，您可以将牙弓模型准备为适用于 3D 打印的空心结构，有或没有支撑结构。这样可节省材料成本，并加快 3D 打印软件中的处理速度。

1. 激活 将牙弓模型作为空心体打印 选项。

2. 通过参数 壁厚 [mm] 设定外壁厚度。

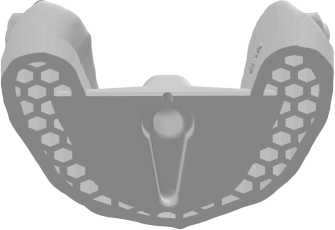

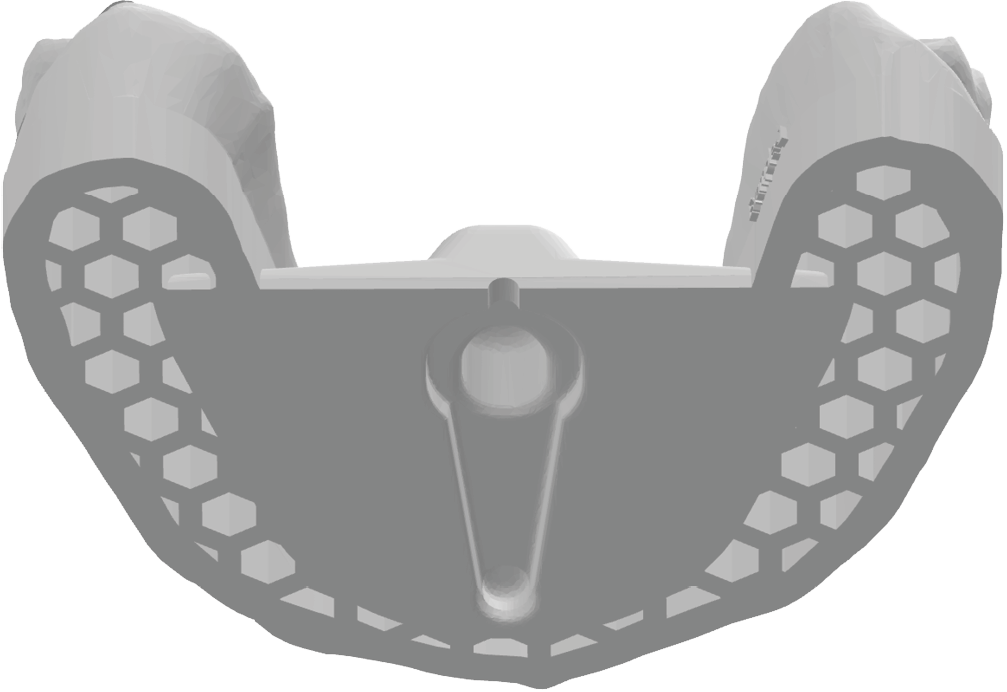

3. 若要添加蜂窝状支撑结构，请启用 调整支柱结构 选项。

   如有需要，可设定蜂窝的边长、间距和深度。

步骤 6: （可选） 手动编辑修剪线

1. 设定加工任务的所有加工参数，并等待所选牙弓模型的计算完成。

   重要信息：一旦您更改加工任务的其他加工参数，相关牙弓模型的计算将被更新，并且之前对修剪线的调整将被重置。

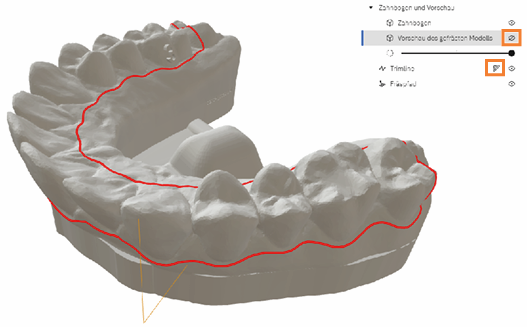

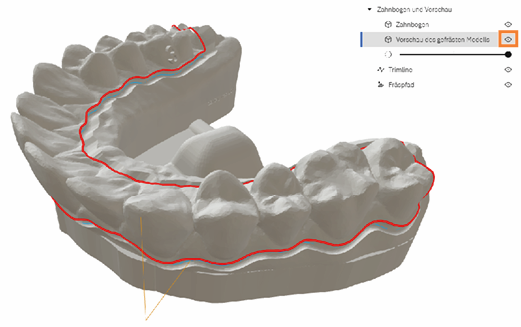

2. 在 3D 视图中隐藏铣削模型预览。否则将无法使用修剪线编辑器。









3. 在 3D 视图中选择 ，打开修剪线编辑器。

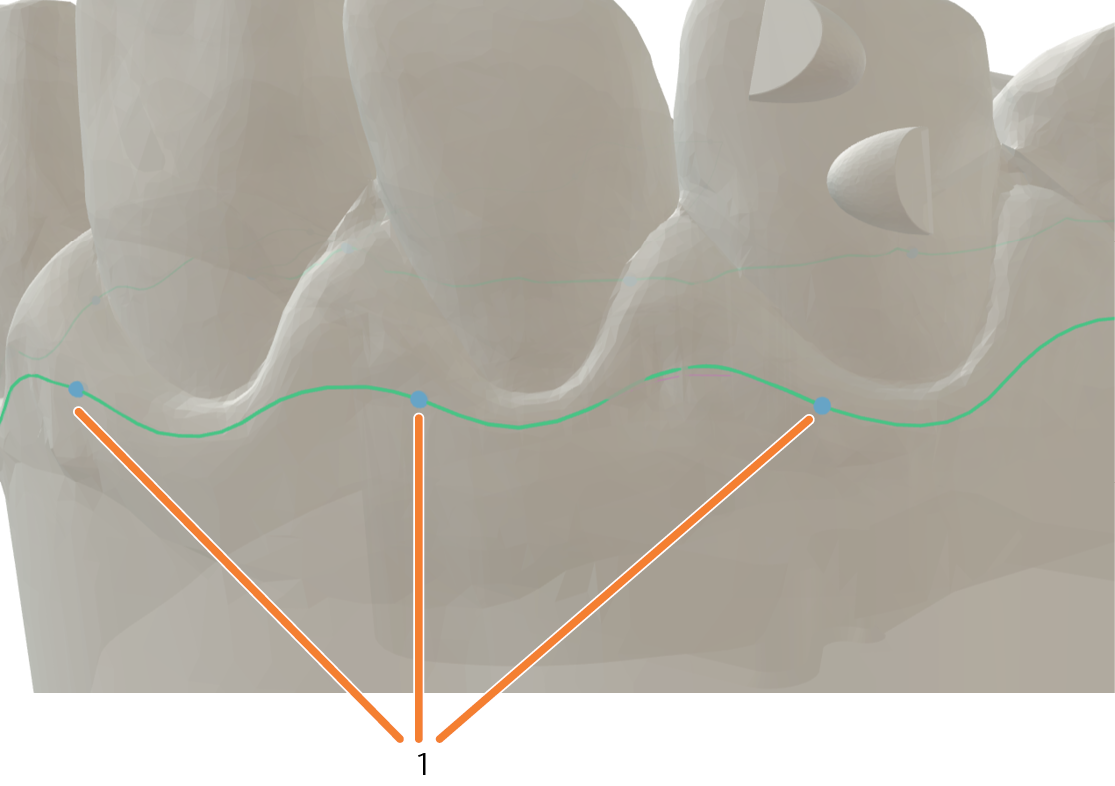

• 将显示控制点。





1. 控制点

4. 指定控制点之间的理想距离。



   示例： 控制点之间距离为 8

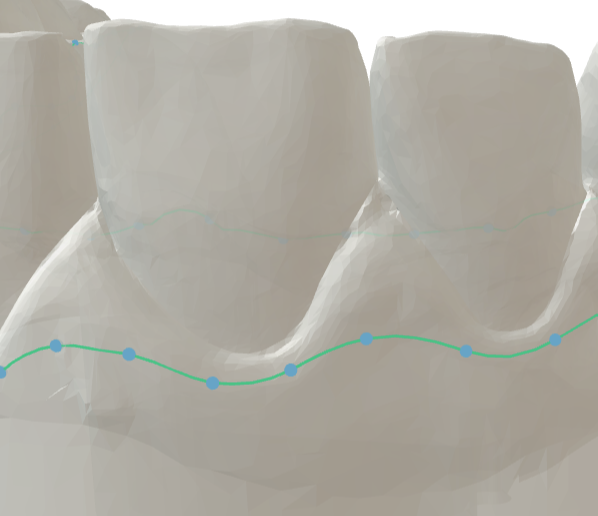

   示例： 控制点之间距离为 2

   控制点之间的距离越小，操作就越容易。

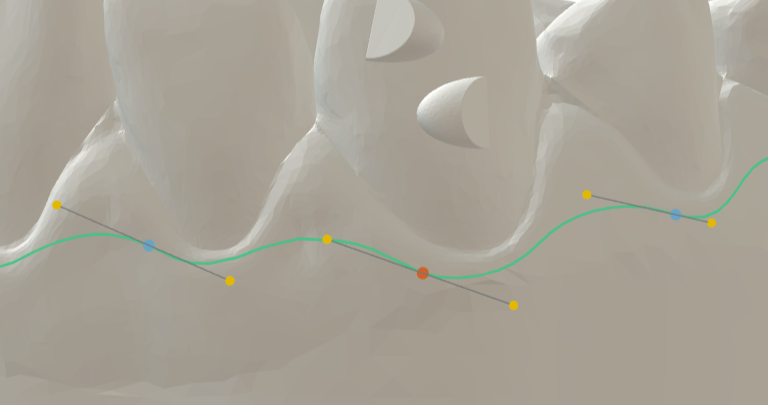

5. 可以使用控制点上的手柄线来调整修剪线。要显示手柄线，请选择某一控制点。





6. 借助控制点和手柄线编辑修剪线：

   • 手柄线越长，曲线就越圆。

   • 手柄线的朝向决定了曲线斜率。

   • 使用以下按钮：

     控制点
     	左键点击 + 拖动 移动控制点。
     	Ctrl + 左键点击 设置新控制点。
     	Del 删除选定控制点。
     	Shift + 拖动 平滑曲线。
     	鼠标悬停 + 滚动 缩放手柄线。
     手柄线
     	左键点击 移动手柄线。
     	Shift + 拖动 对称缩放手柄线。
     	Ctrl + 拖动 在不改变斜率的情况下移动手柄线。

7. 如有必要：

   • 若要撤销上一次更改，请选择 。

   • 若要重置修剪线，请选择 。

8. 如果您对结果满意，请选择 应用。

9. 若要放弃您的更改，请选择 取消

步骤 7: （可选） 管理加工任务模板

1. 根据需要设定牙弓模型的所有参数。

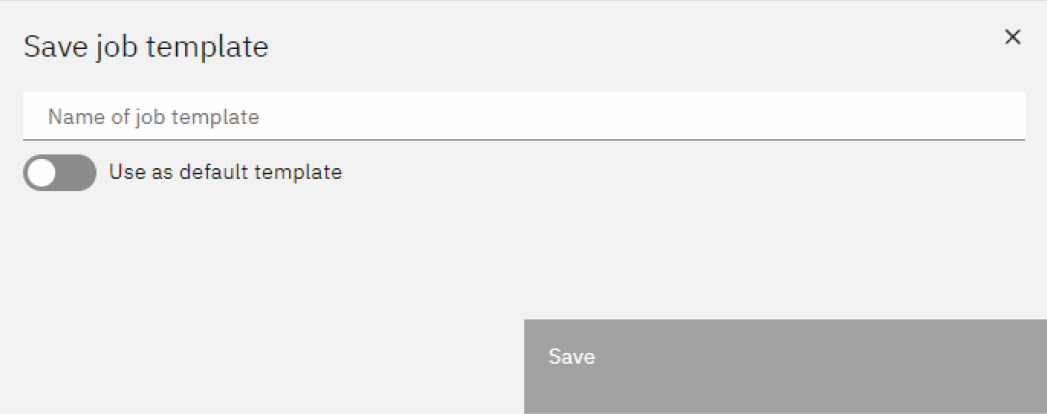

2. 选择 保存为加工任务模板。

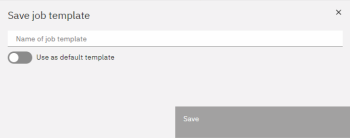

• 将打开一个对话窗口。





3. 通过输入字段 加工任务模板名称 为加工任务模版命名。

4. 设定是否将该加工任务模板设为默认值。

   您也可以在 trimcam 设置中后续修改新加工任务的默认模板。

5. 选择 保存。

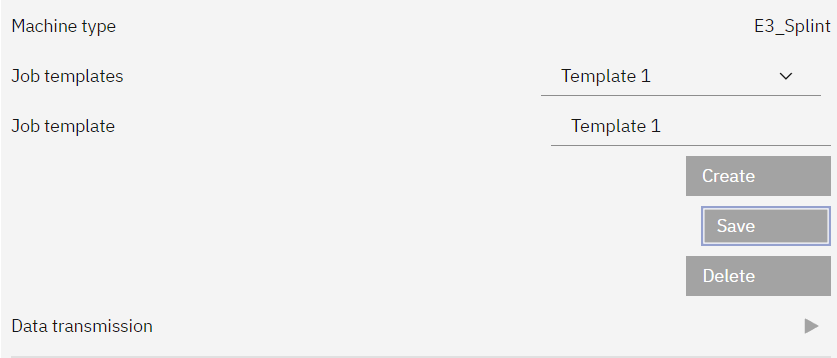

6. 若要管理加工任务模板，请选择加工任务模板列表旁边的图标 。

   • trimcam 打开管理加工任务模板的窗口。



   1. 导入加工任务模板

   2. 显示并选择加工任务模板

   3. 删除所选加工任务模板

   4. 导出所选加工任务模板

   5. 将所选加工任务模板重命名为文本框中的内容

7. 完成所需修改后，请选择 关闭。

步骤 8: （可选） 将加工任务转移至其他电脑

您可以在 trimcam 中导出加工任务，并在其他电脑上使用 trimcam 进行导入。

1. 若要导出当前打开的加工任务，请在信息区域选择图标 。

   trimcam 打开窗口以将加工任务保存为 MADF 文件。

2. 输入所需的文件保存路径。

3. 将文件传输至目标电脑。

4. 在那里，在 trimcam 的首页中选择 导入。

步骤 9: 将数据传输到 dentalcnc

当您完成一个牙弓模型的所有设置且计算完成后，即可导出该模型。

• 若要导出所选的牙弓模型，请选择 导出。

• 若要导出整个加工任务中的所有牙弓模型，请选择 全部导出。

• 发生以下情况：

1. 牙弓模型将显示在 dentalcnc 的加工任务列表中。

2. STL 文件将保存在相应的输出目录中，用于 3D 打印。
