适用于： S5

检查交货内容

安装操作步骤如下：

→

→

→

  • 打开机器包装并确保您已收到以下物品：

机器、电缆、软管

1

2

3

4

5

6

7

车针

8

9

10

维护器具

11

12

13

14

15

16

17

18

备件

19

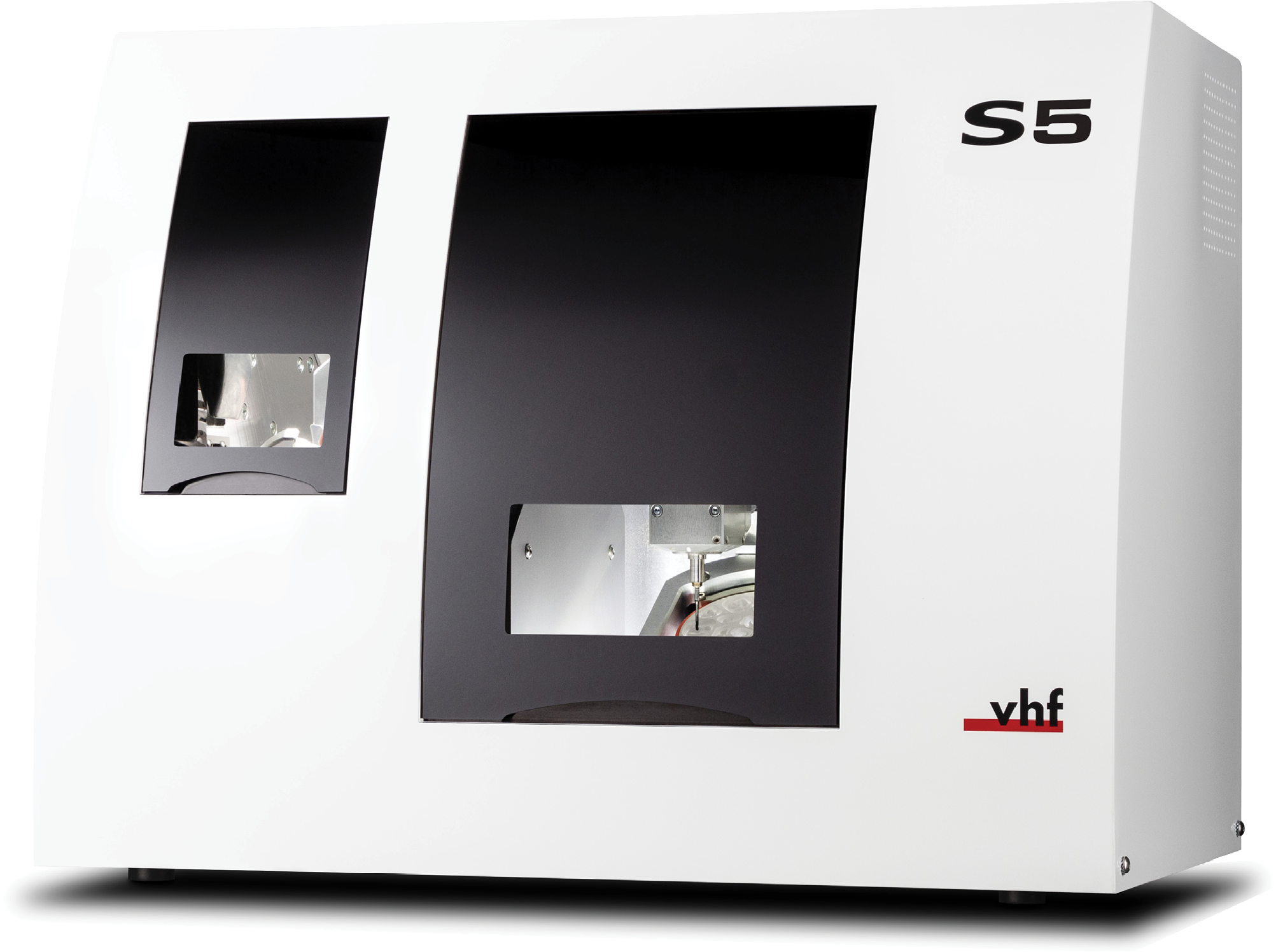

  1. 1 x 机器 S5

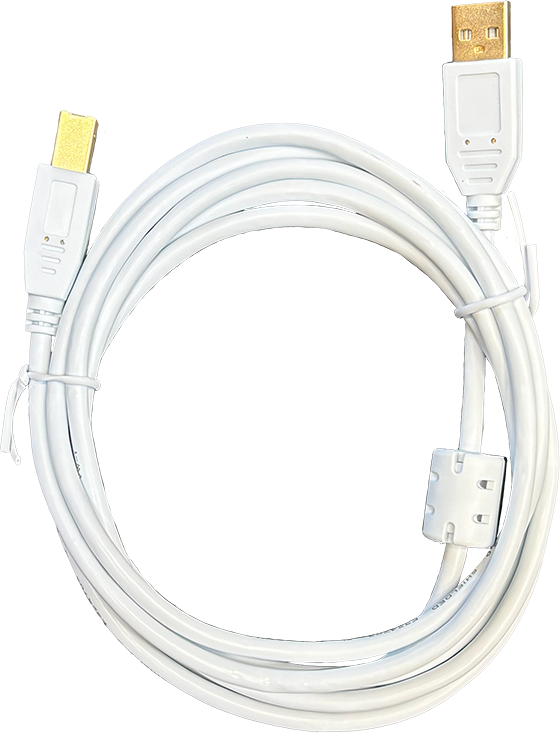

  2. 1 x USB 线缆

  3. 1 x 电源线

  4. 1 x 压缩空气软管

  5. 1 x 气压调节器

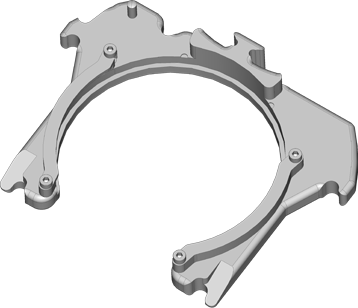

  6. 8 个 坯料框架 / QuickFrame，具体视配置版本而定

  7. 1 个 QuickFrame / 坯料框架，具体取决于配置版本

  8. 1 x 紧急解锁工作仓门的钥匙

  9. 1 x Torx 螺丝刀 (TX 10)

  10. 1 x 六角螺丝刀 (2.5 mm)

  11. 1 x 主轴维护套件

  12. 1 x 夹头扳手（0.9 牛米）

  13. 1 x 缝隙喷嘴（用于清洁工作仓）

  14. 1 x 清洁刷

  15. 1 x 测量销

  16. 1 x 钻孔刀具位置的钻头（2.8 毫米）

  17. 1 x 外部吸尘器的软管连接

  18. 1 x 校准套件：

    • 1 x 螺旋测微计

    • 3 x 校准坯料盘

    • 1 x 单齿球头铣刀 (P200-R1-40)

  19. 2 x 橡胶块

未显示：

  • 1 x 机器简要信息
  • 1 x 用于运输机器的搬运手柄
  • 1 x 工作仓中的运输锁
  • 1 x 关于取出搬运手柄和运输锁的补充说明
  • 1 x 用于坯料夹具和刀库护盖的备用螺钉套组

  • 包装套件

    • 1 x 运输盒

    • 1 x 吸塑包装，多件组合

    • 1 x 运输保护罩

    • 1 x 外壳保护罩

开箱和放置机器

  • 保留机器的包装、搬运辅助设备和运输锁，以备将来运输时使用。

下一步是什么？

连接机器
