适用于： dentalcam 8.13

调整坯料显示图

在两个排版视图中，右侧的坯料显示图都相同。该视图显示了加工后的坯料外观。您可以通过该视图来定位和旋转物体。

知道如何处理坯料显示图是有效使用 dentalcam 的关键。

  • 在主图标栏中选择以下图标来打开用于调整物体的排版视图：
  • 在主图标栏中选择以下图标来打开用于设置连接杆的排版视图：

从顶部查看坯料盘时，右键单击坯料盘，可以在两个排版视图之间快速切换。

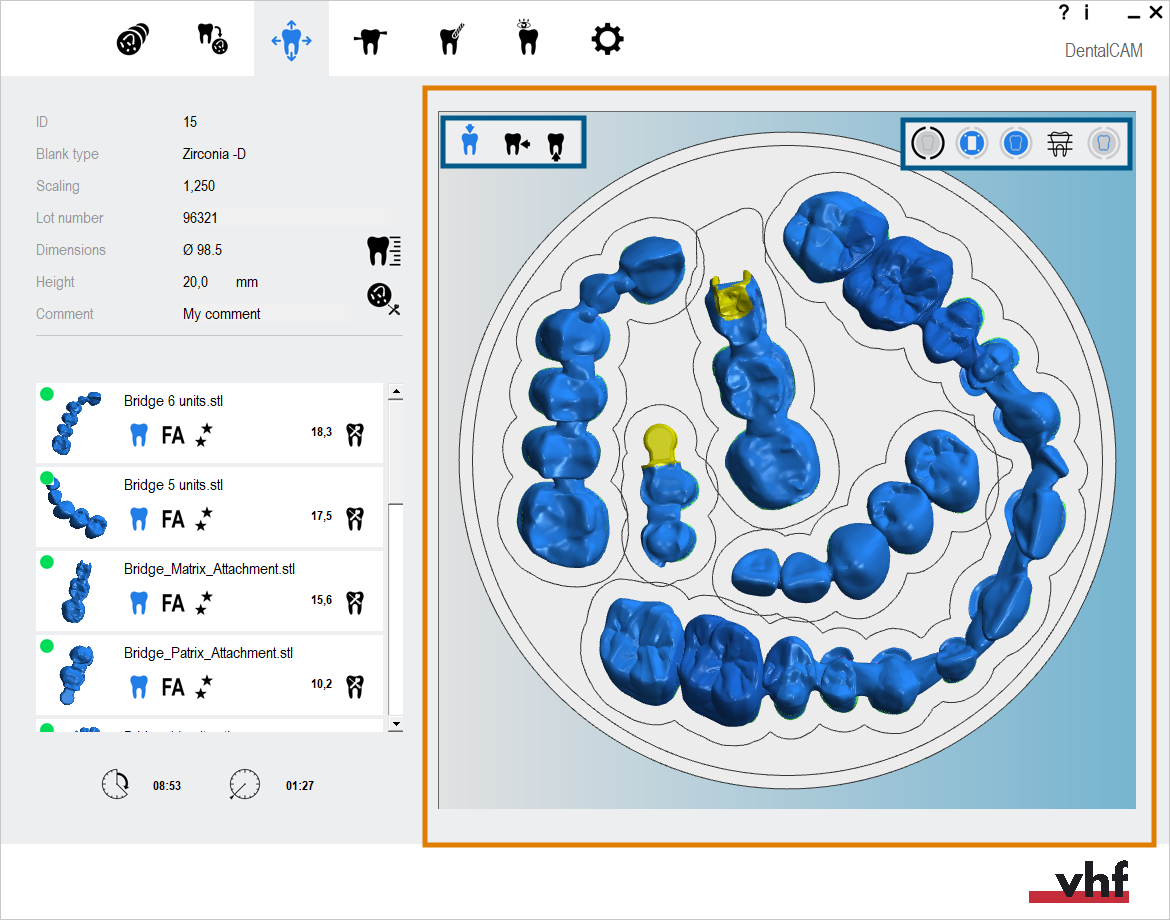

坯料显示图（标记为橙色）和相关控制元件（标记为蓝色）。

切换坯料显示图的视图

使用 3D 视图左上角的 3 个图标在 3 种标准视图之间切换。

  • 选择所需的视图：

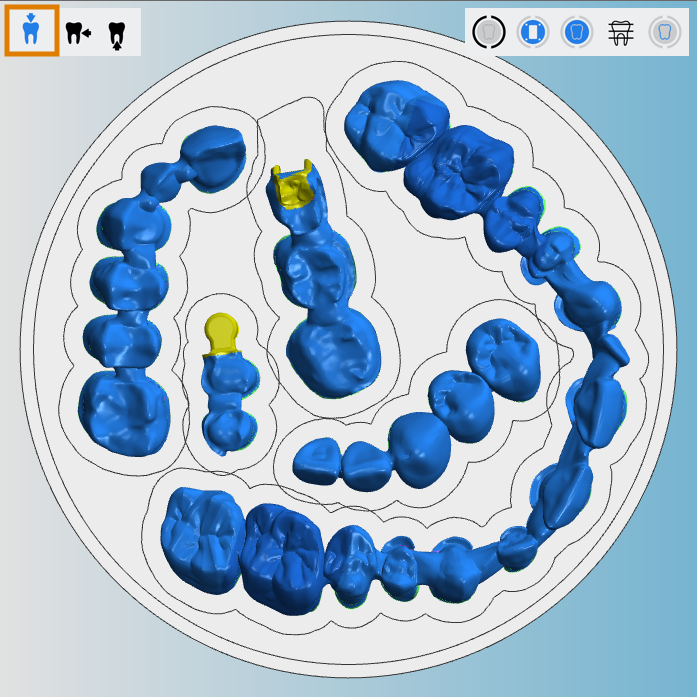

固定俯视图

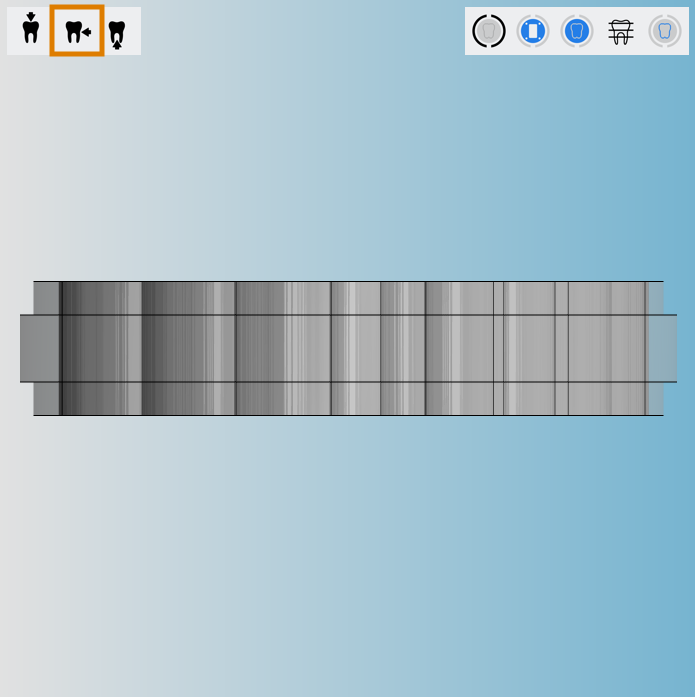

可旋转侧视图

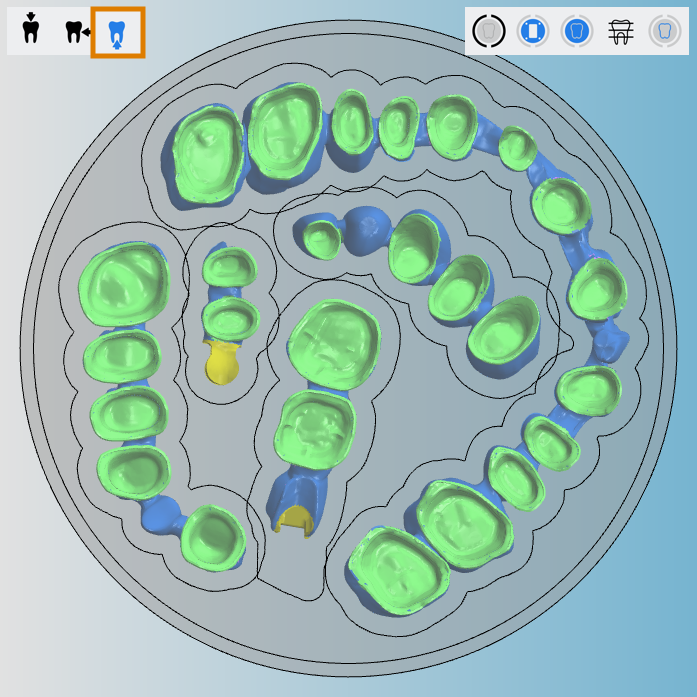

可旋转底视图

顶视图、侧视图、底视图（从左到右）

显示/隐藏坯料显示的元素

概述

坯料盘显示图的右上角有 5 个图标，您可以使用它们隐藏或显示某些元素。



  • 可通过以下图标显示或隐藏相应元素：

坯料夹具

坯料块或基台夹具

基台夹具

坯料盘

漆层

加工区域

显示和隐藏元素的细节

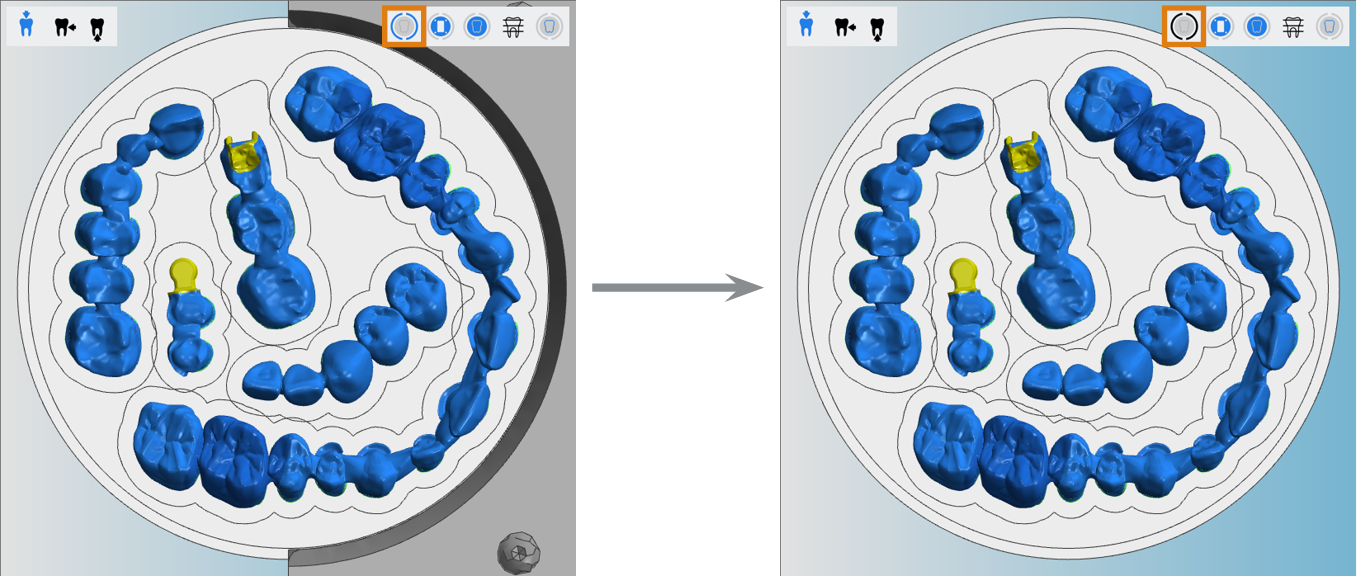

(a)：坯料夹具显示。(b)：坯料夹具隐藏。

坯料块夹具或基台夹具可在排版视图中作为一个可视参考点。

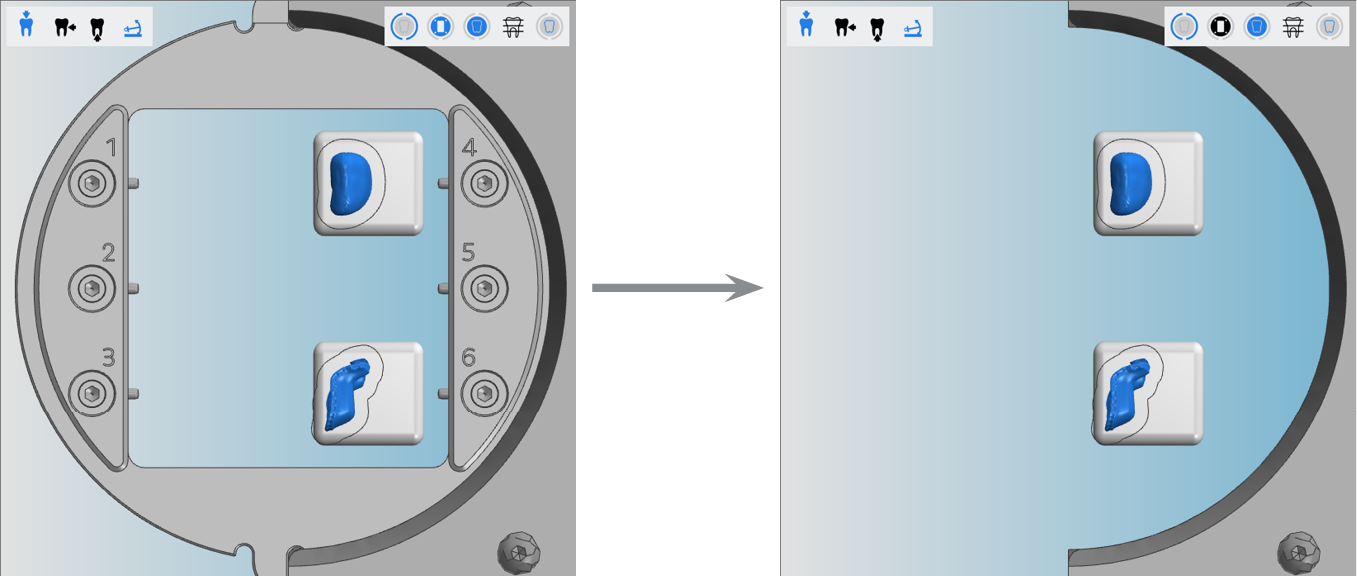

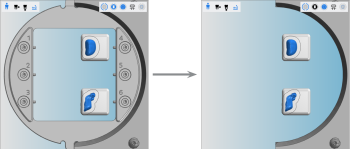

(a)：坯料块夹具显示。(b)：坯料块夹具隐藏。

在某些编辑步骤中，您可能希望隐藏坯料。此外，对于某些编辑步骤，dentalcam 会自动隐藏坯料。在这些情况下，如果可以帮助您编辑物体，则可能需要手动显示坯料。

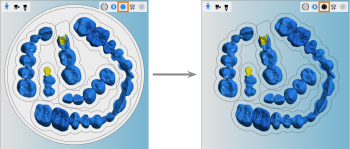

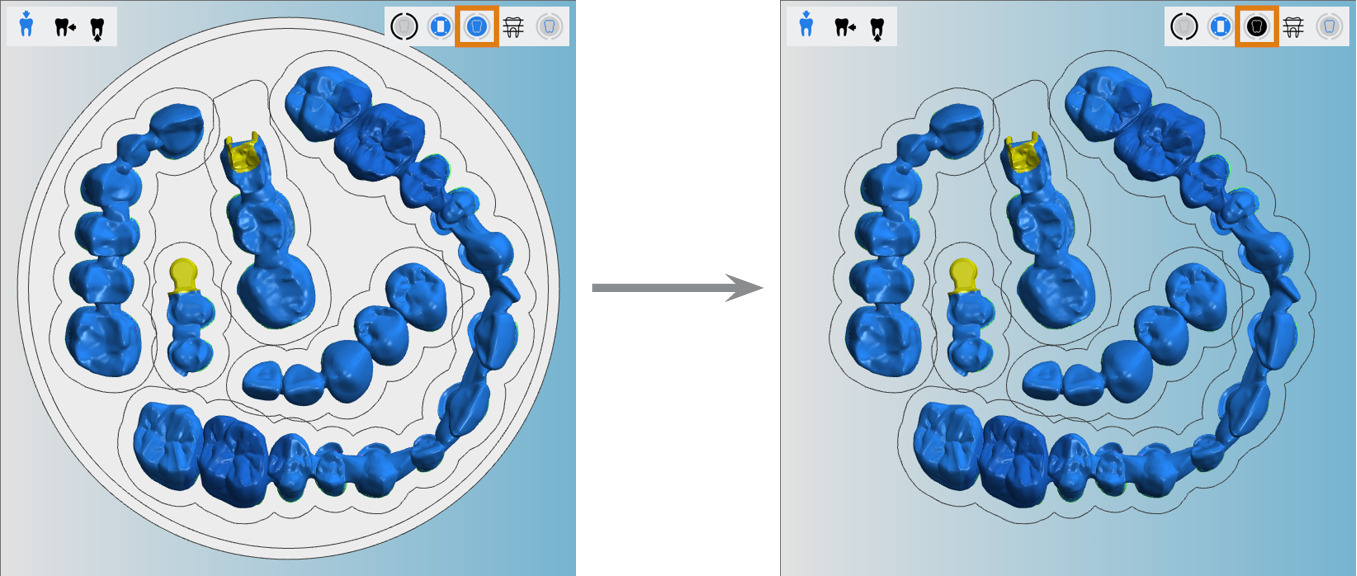

(a)：坯料盘显示。(b)：坯料盘隐藏。

将物体排版在多层毛坯中时，将物体精确定位在不同颜色层中很重要。

由于 dentalcam 必须在坯料“内部”绘制图层，因此默认情况下将图层隐藏，以使坯料的视觉呈现更清晰明了。如果需要它们进行编辑，则必须激活它们。

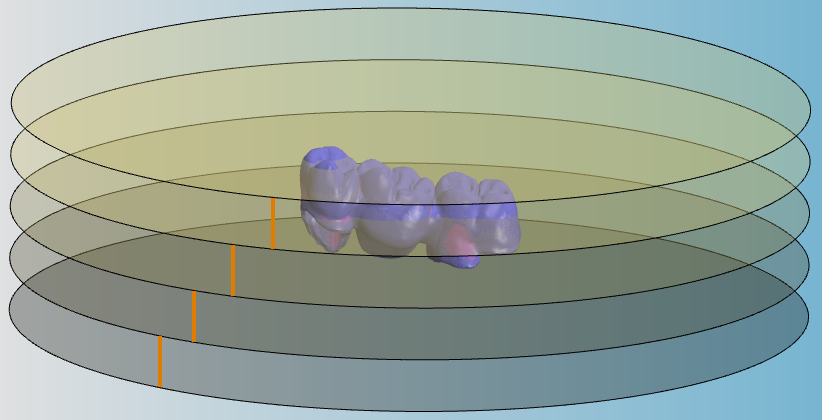

4 层坯料盘（以橙色线标记）材料、坯料夹具和加工区域被隐藏

加工区域是物体周围的铣削或磨削区域，该区域将物体与周围的材料分离。物体用连接杆与周围的材料或其他物体相连，并被连接杆固定到位。

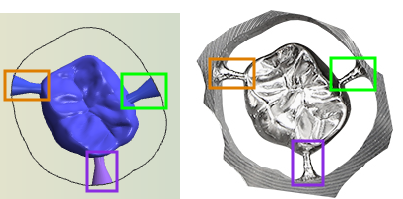

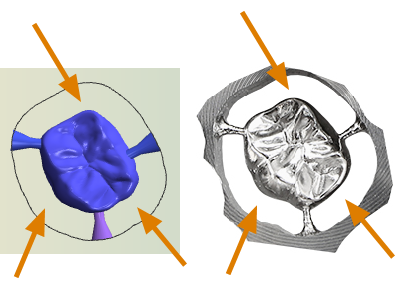

CAM 应用程序中和制造后的加工区域和连接杆

  1. 加工区域

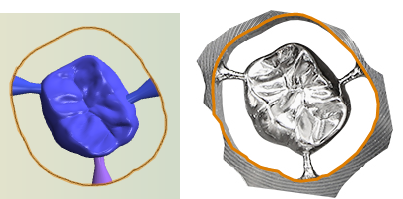

  2. 加工区域边界
  3. 连接杆

定位物体时，必须考虑加工区域，因为它们仅在某些情况下才可重叠。

您只能在坯料显示图中隐藏加工区域的直观呈现，但不能从物体中取出加工区域。加工区域将始终被铣削或磨削。

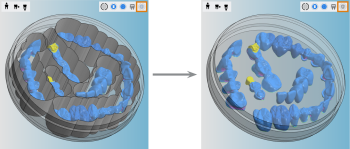

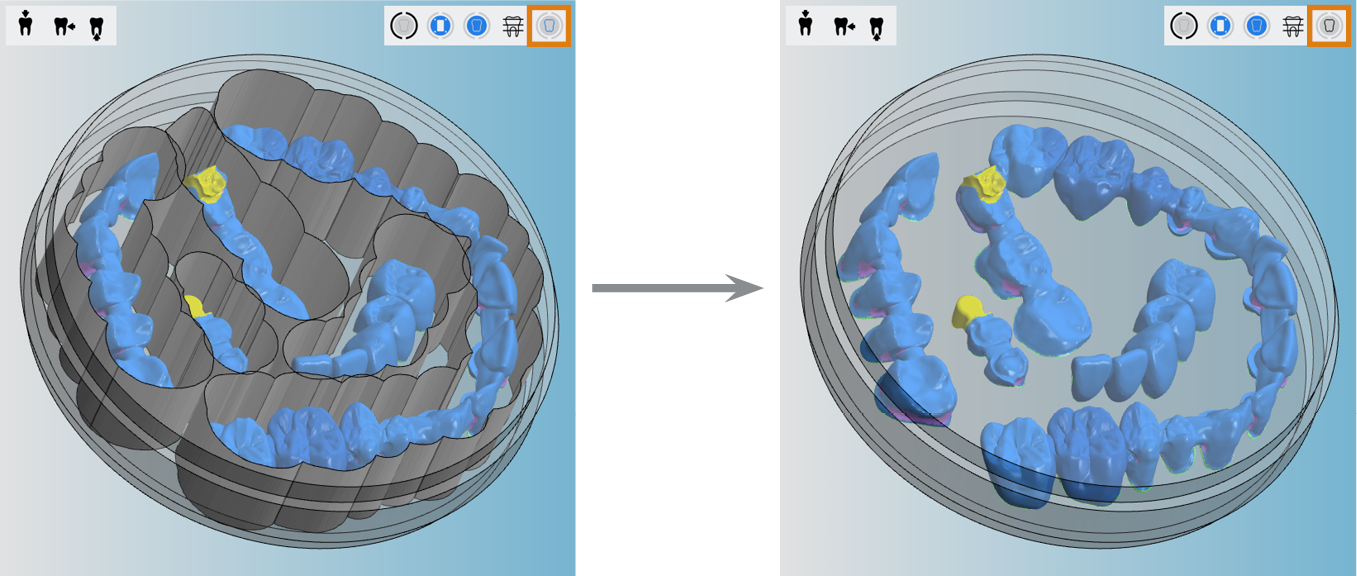

(a) 显示加工区域；(b) 隐藏加工区域

用鼠标调整坯料显示器的视图

(missing or bad snippet)

下一步是什么？

如需删除已加工区域：

删除已加工区域

用于调整物体的下一个常规步骤：

移动和旋转物体
