适用于： E4, Z4

设置和使用 3Shape Produce 工作流程

3Shape Produce 可实现 TRIOS Design Studio 和 DentalCAM 之间的标准化数据交换。

3Shape Produce 工作流程支持以下 vhf 牙科机器：

  • E4

  • Z4

对于 Z4 用户：转换指南视频

Vimeo 视频 - 观看此类视频会将个人信息发送给 Vimeo Inc., USA。 隐私声明

3Shape Produce 取代了 TRIOS Design Studio 的 CAD / CAM 集成。目前还没有改回 CAD/CAM 集成的计划。

要为物体创建加工任务，您需要在 3Shape Produce 工作流程中同时使用 TRIOS Design Studio 和 DentalCAM。

3Shape Produce 工作流程

ChairsideCAM 和 DentalCAM

ChairsideCAM 是 DentalCAM 的变型，其用户界面经过专门调整，适用于椅旁区域。该用户界面专注于此工作流程中的典型工作步骤。

vhf 建议椅旁用户使用 ChairsideCAM。

主要特点：

  • 精简界面，加快椅旁工作流程

  • 专为单个加工任务设计——坯料盘存档

  • 只能进行坯料块加工

  • 与 DentalCAM 技术基础相同，同样品质卓越

Schritt 1: 准备设置

可选择以下计算机配置

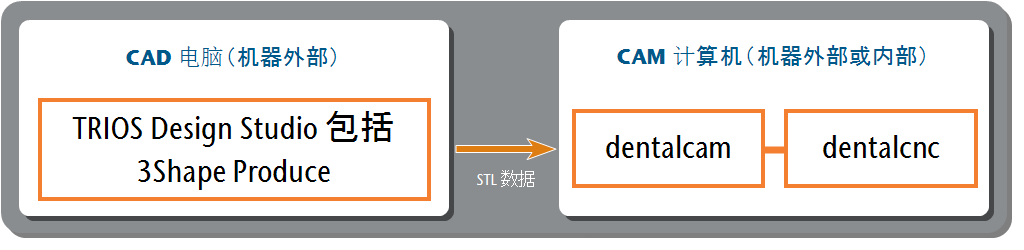

配置 1 （标准配置）

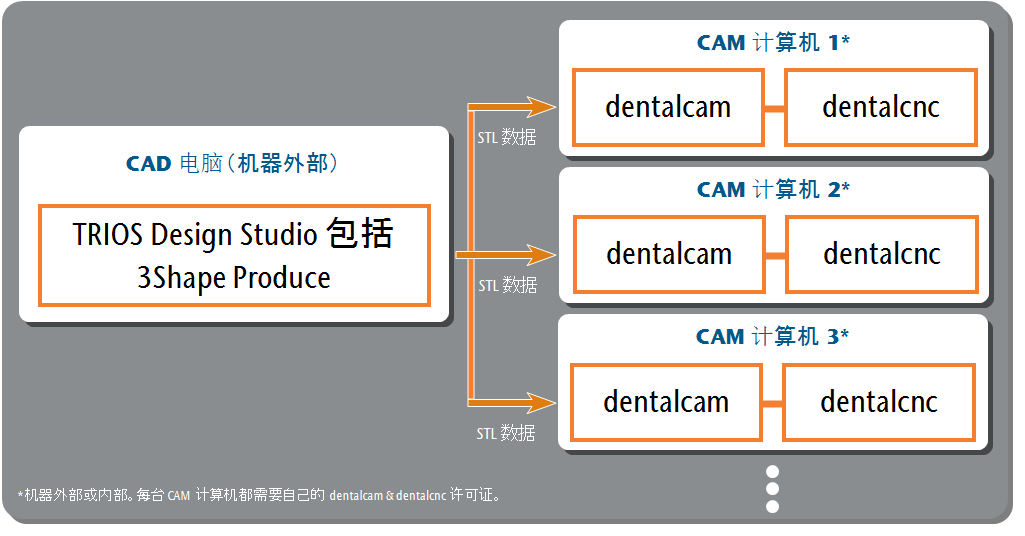

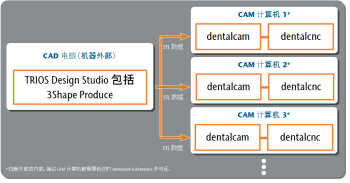

配置 2（多机配置）

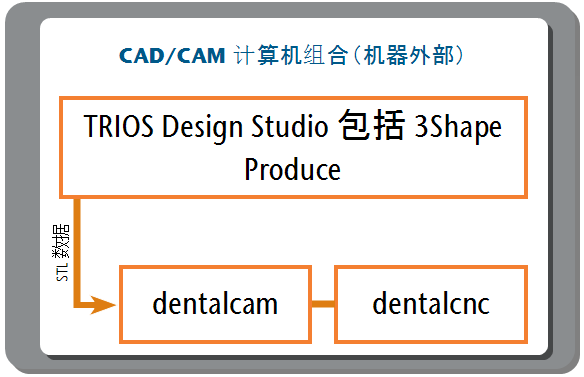

配置 3（CAD/CAM 计算机组合）



  • 受篇幅所限，图表中未另行列出 ChairsideCAM。在使用中，它将取代 DentalCAM。

  • 本帮助文章仅针对 Z4 机器配置 1 或 2。

  • Z4 机器标配触摸屏，而不是 DentalCNC。

仅限 Z4

  1. 通过远程桌面访问连接到 CAM 计算机关闭 该计算机连接到您的机器并运行 DentalCAM 和 DentalCNC。。

    访问CAM 计算机

  2. 带有内部 CAM 计算机的机器：如果 DentalCAM & DentalCNC 安装的是版本 7，请联系客户服务部门，以获取版本 8 的许可证和安装文件。

    2021 年及之后交付的机器均可免费获得许可证。

    在 Z4 机器上更新到 DentalCAM 8

所有机器

  1. 在 CAM 计算机上安装 DentalCAM & DentalCNC 8.07 或更高版本。

    DentalCAM & DentalCNC 安装

    更新 DentalCAM 和 DentalCNC

  2. 如果使用多机控制功能，请将 3Shape Produce 工作流程中的机器切换到计算机配置 2。

    多机控制功能不能与 3Shape Produce 工作流程一起使用。

  3. 在 CAD 计算机上授予许可并安装 TRIOS Design Studio，包括 3Shape Produce 所需的所有组件。

Schritt 2: 设置 3Shape Produce

配置 DentalCNC

在每台 CAM 计算机上执行以下步骤：

    1. 在主图标栏中选择以下图标来打开 DentalCNC 应用程序设置：

    2. 在本地图标栏中选择以下图标来打开一般设置：

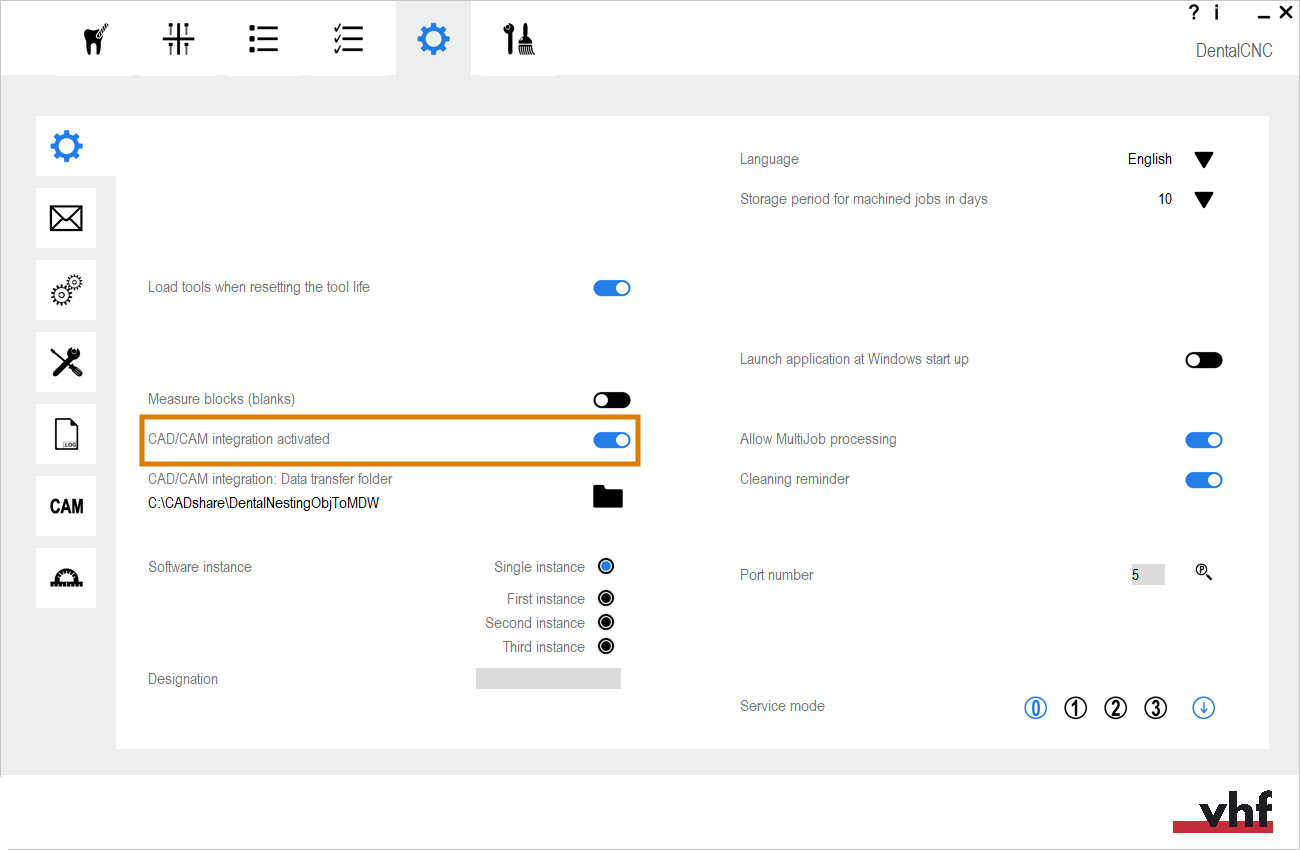

    3. 激活 CAD/CAM 集成和 3Shape Produce 已激活 选项。



建议：激活 ChairsideCAM

如果要使用 ChairsideCAM，请在每台 CAM 计算机上执行以下步骤：

  1. 在主图标栏中选择以下图标来打开 DentalCAM 应用程序设置窗口：

  2. 在程序设置的图标栏中选择以下图标来打开一般设置视图：

  3. 激活 (Undefined variable: GLB_CAM-8-UI.666b) 选项。

  4. 使用以下图标保存更改：

  5. 重启 DentalCAM。

    • DentalCAM 作为 ChairsideCAM 启动。

设置手动 STL 导入

手动 STL 导入是默认情况。

在每台 CAM 计算机上执行以下步骤：

  1. 在主图标栏中选择以下图标来打开 STL 导入视图：

  2. 将以下目录设置为根目录：

    <DentalCAM 安装目录>\STLimpExternal

    示例：C:\vhf\DentalCAM_8\STLimpExtern

    在 Z4 机器上，安装目录始终位于 C 盘：

    ChairsideCAM: 指定 STL 根文件夹

    DentalCAM 指定根文件夹

前提条件：使用自动 STL 导入时，只能使用默认文件夹，不得使用其他文件夹。

如果要使用自动 STL 导入，请在每台 CAM 计算机上执行以下步骤：

  1. 在主图标栏中选择以下图标来打开 DentalCAM 应用程序设置窗口：

  2. 在程序设置的图标栏中选择以下图标来打开一般设置视图：

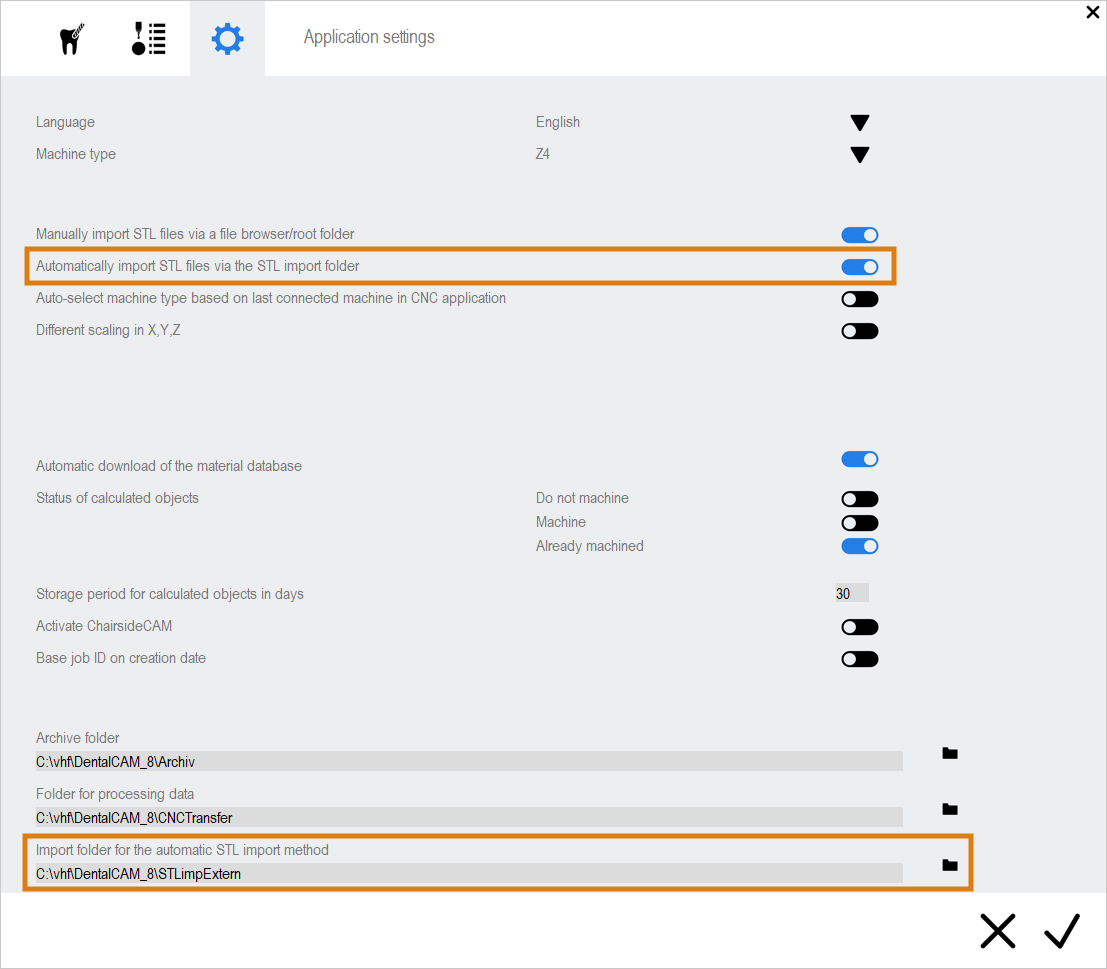

  3. 激活选项 通过 STL 导入文件夹自动导入 STL 文件。

    关于该功能的其他信息： 通过 STL 导入文件夹自动导入 STL 文件

  4. 使用输入字段 自动 STL 导入方法的导入文件夹 输入以下文件夹：

    <DentalCAM 安装目录>\STLimpExternal

    示例：C:\vhf\DentalCAM_8\STLimpExtern

    在 Z4 机器上，安装目录始终位于 C 盘：

    • 从 TRIOS Design Studio 发送的物品会自动添加到 STL 导入视图的导入列表中。

设置 TRIOS Design Studio

在 CAD 计算机上执行以下步骤：

  1. 打开 TRIOS Design Studio。

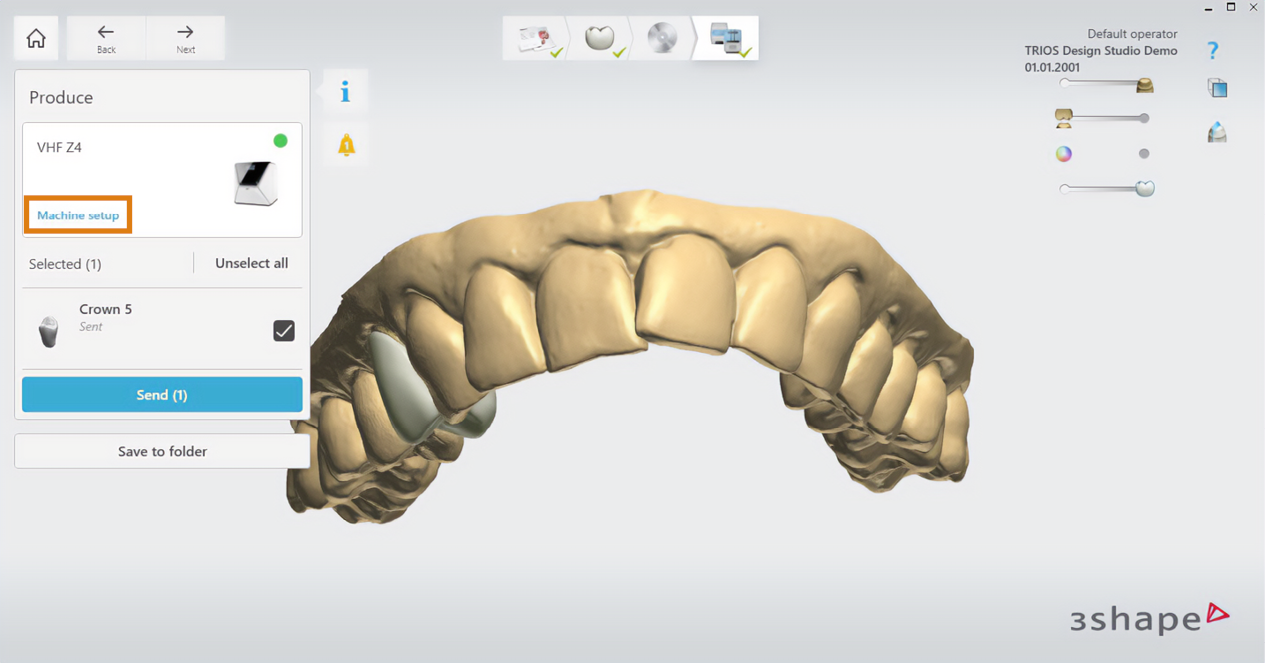

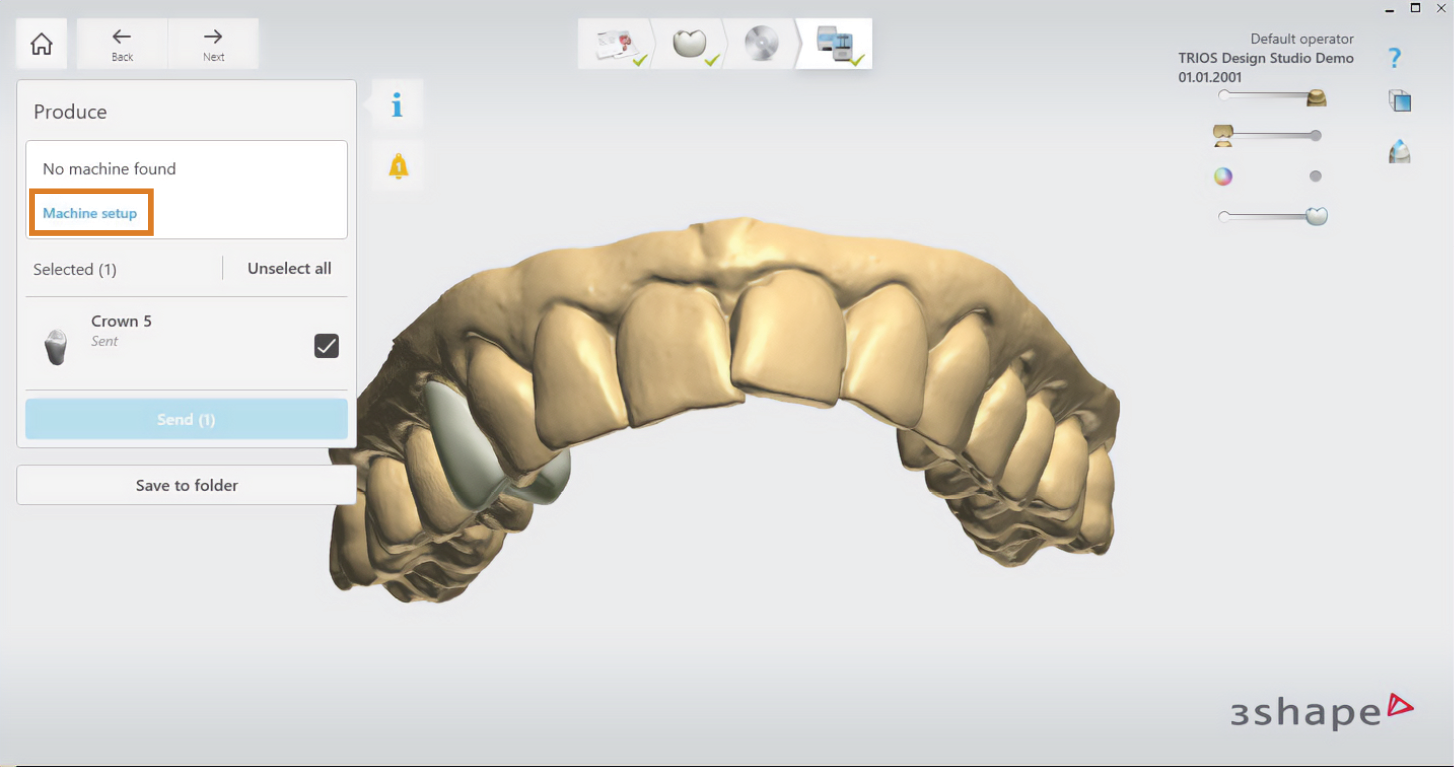

  2. 在 Produce（生产）部分，选择 Machine setup（机器设置）。



    • 此时将打开 Machines（机器）配置窗口。

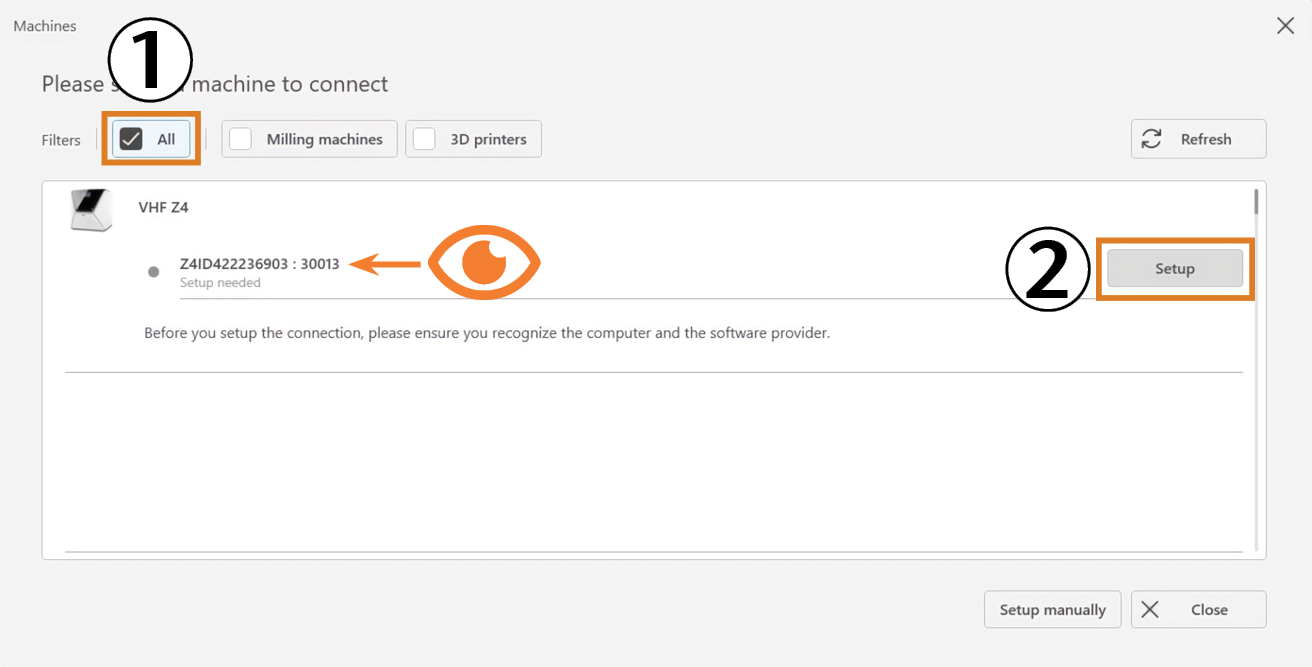

  3. 在 Filters（筛选器）部分，勾选 All（全部）复选框。

  4. 在列表中向下滚动至所需机器的条目。

    • Z4：通过序列号识别机器。

    • 其他机器：通过 CAM 计算机名称识别机器。

    • 灰色圆点表示目前没有连接。

  5. 选择所需机器的 Setup（设置）。



    • 如果连接成功，圆点会变成绿色。有关连接问题，请参见 故障排除。

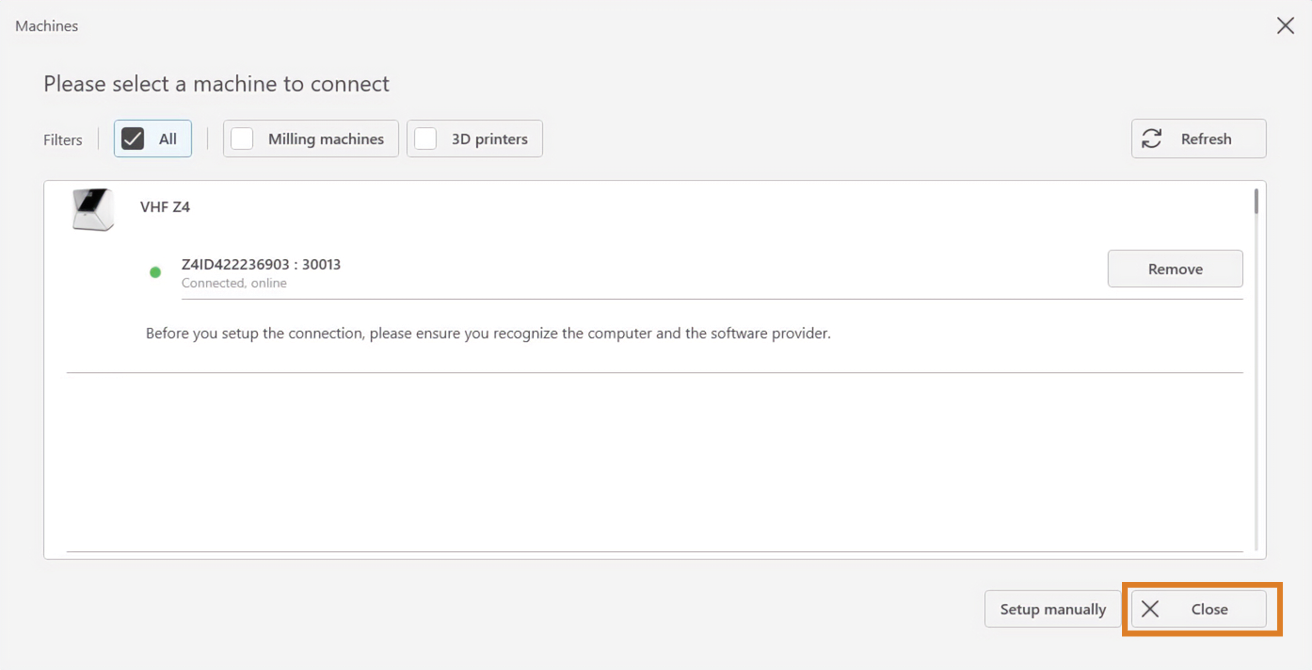

  6. 点击 Close（关闭）保存机器配置。



  7. 如果要在 3Shape Produce 工作流程中添加更多机器（计算机配置 2），请对每台新增机器重复最后 5 个步骤。

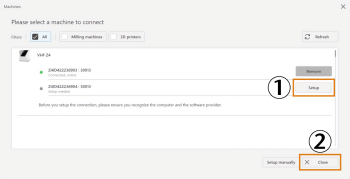

    示例： 再添加一台 Z4 机器

Schritt 3: 使用 3Shape Produce

  1. 如果在 3Shape Produce 工作流程中使用多台机器，请在 TRIOS Design Studio 中选择机器：

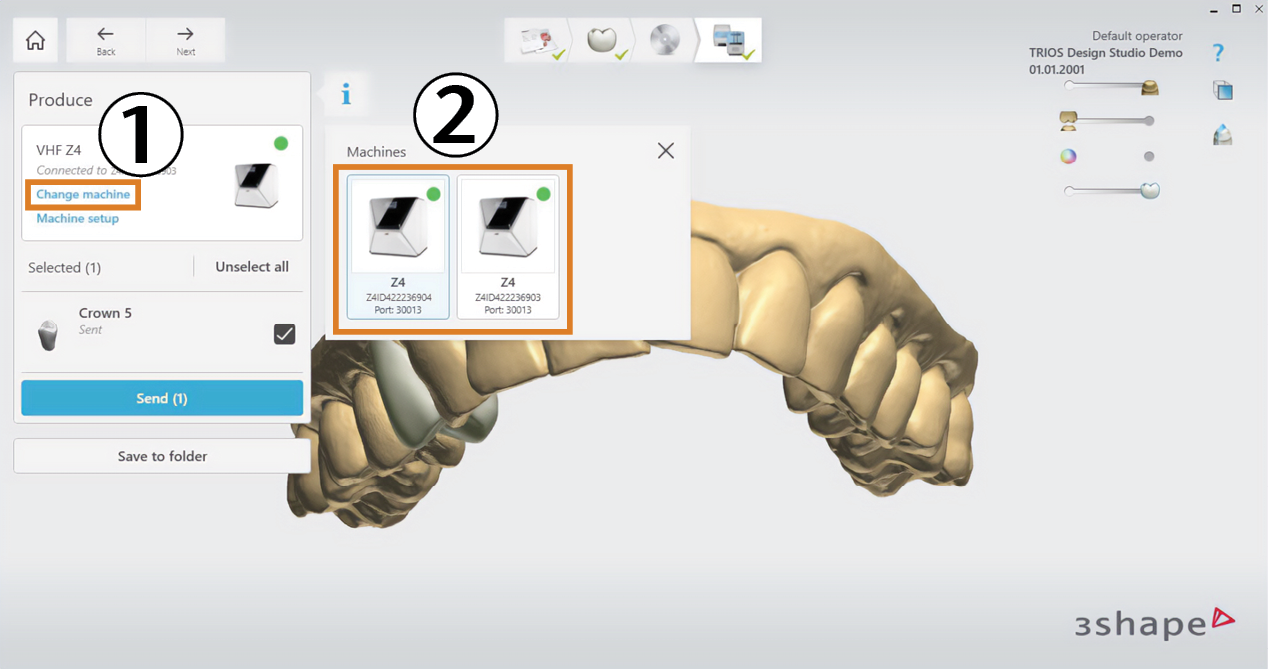

    1. 在 Produce（生产）部分，选择 Change machine（更换机器）。

    2. 在 Machines（机器）部分，选择所需的机器。

      示例： 在多台 Z4 机器之间选择

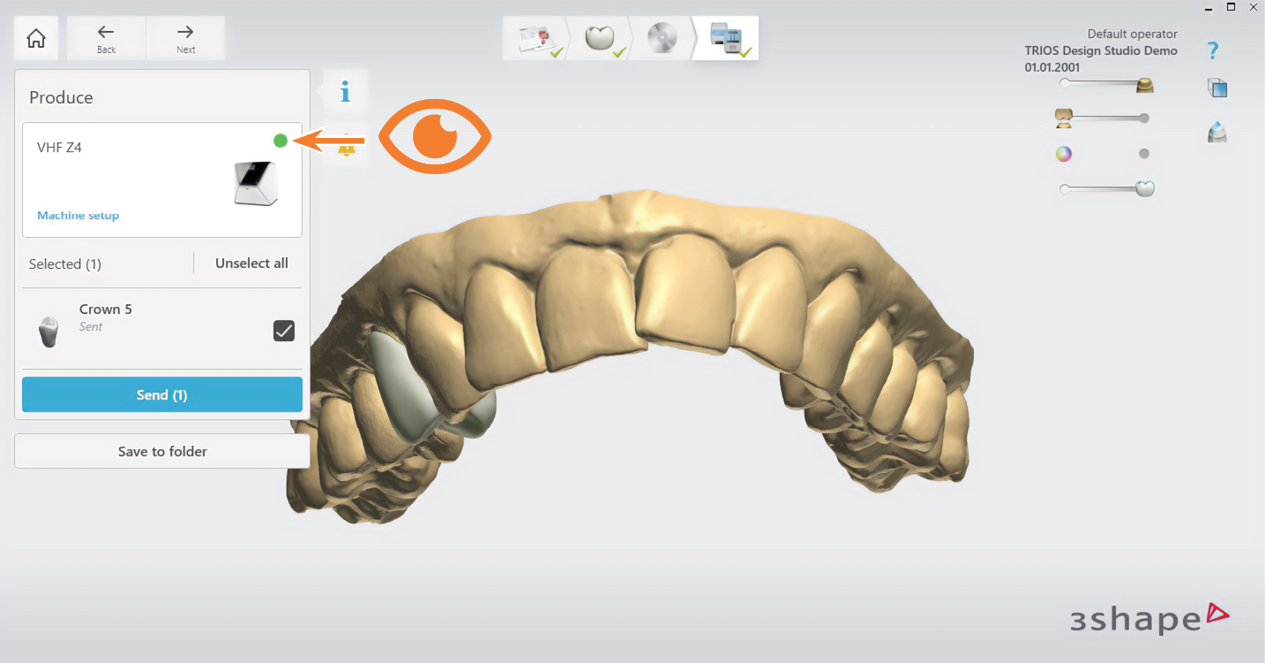

  2. 检查是否有绿点表明与机器的 CAM 计算机连接成功。

    如遇连接问题，参见 故障排除



  3. 选择要导出的物体。

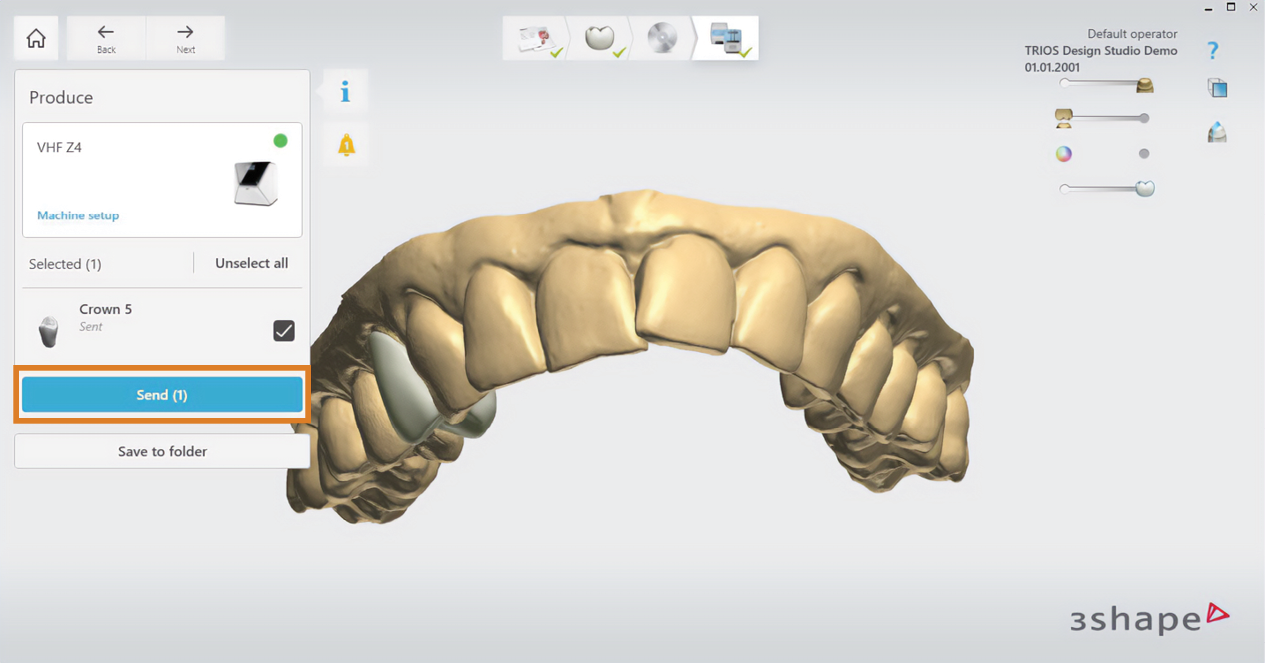

  4. 选择 Send（发送）。



    • TRIOS Design Studio 对于每个物体都会将一个 STL 文件写入交换文件夹。

  5. 仅针对 Z4：通过远程桌面访问连接到 CAM 计算机关闭 该计算机连接到您的机器并运行 DentalCAM 和 DentalCNC。。

    访问CAM 计算机

  6. 在 ChairsideCAM / DentalCAM中切换到 STL 导入视图。

  7. 在 ChairsideCAM / DentalCAM 中选择要编辑的 STL 文件：

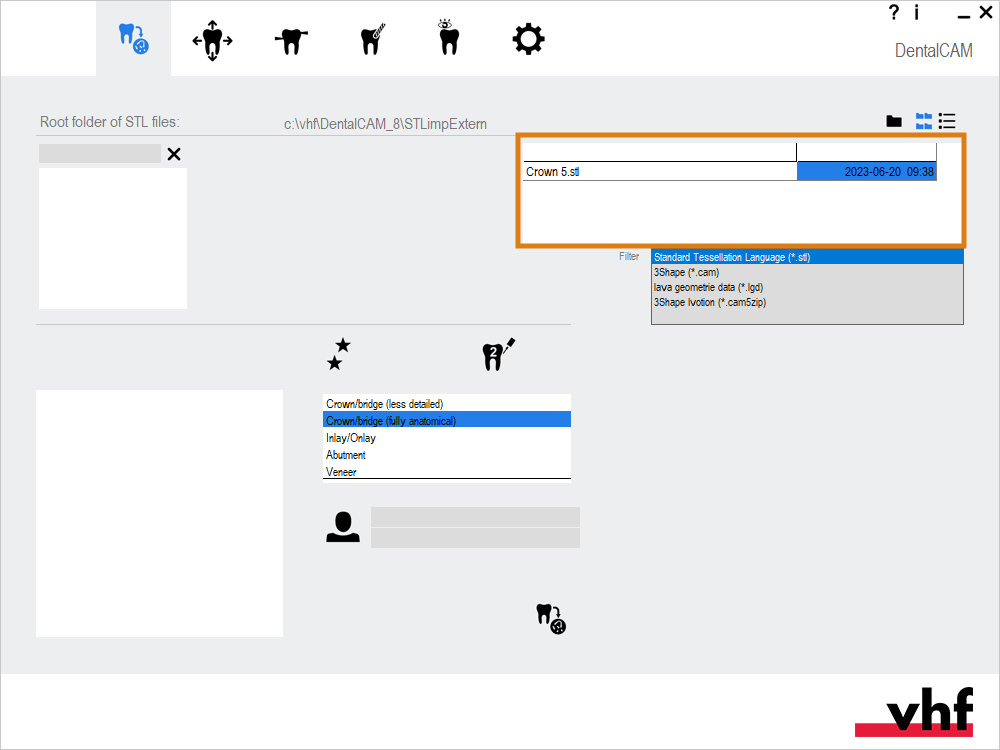

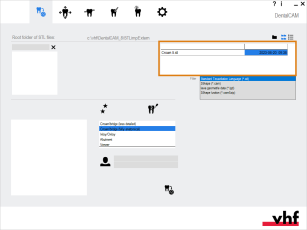

    • 要手动导入 STL，请从根文件夹中选择 STL 文件。

      图示为 ChairsideCAM；步骤与 DentalCAM 相同

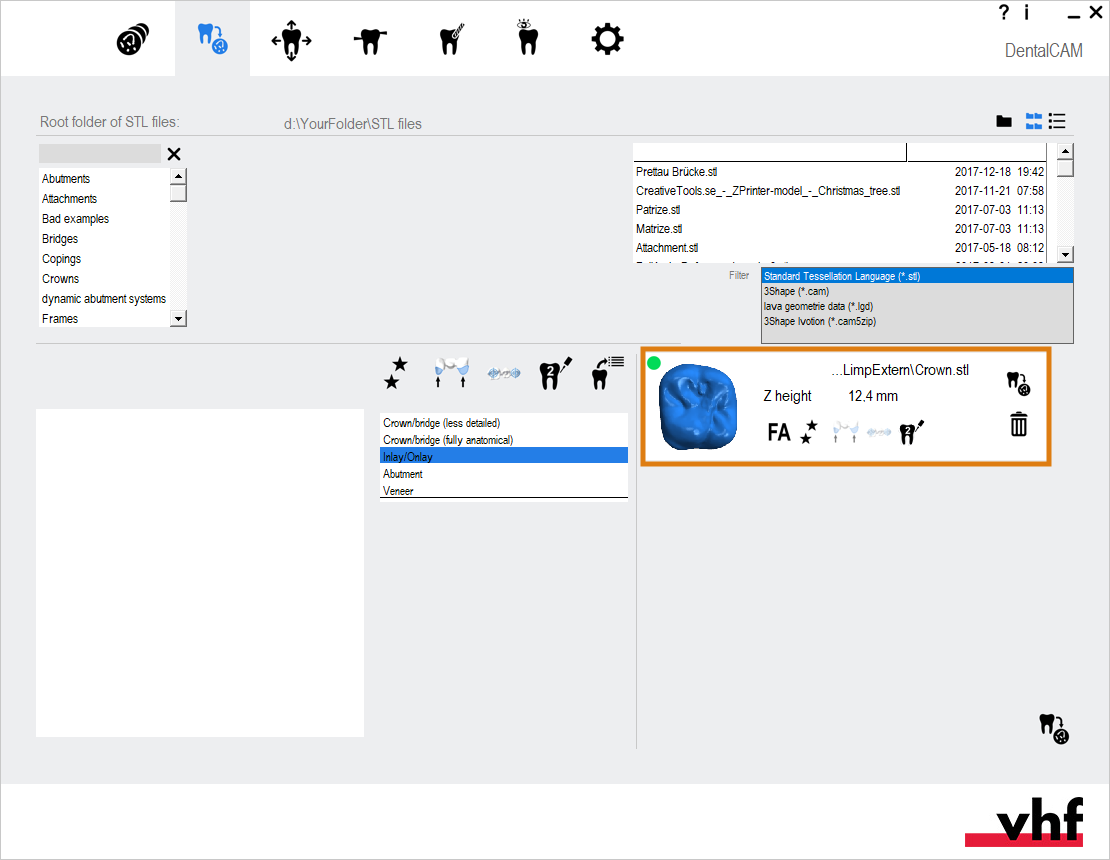

    • 若为自动导入，则物体已在 STL 导入列表中。

      图示为 DentalCAM；步骤对于 ChairsideCAM 不可行

  8. 在 ChairsideCAM / DentalCAM 中继续处理加工任务。

取出机器

  1. 打开 TRIOS Design Studio。

  2. 在 Produce（生产）部分，选择 Machine setup（机器设置）。



    • Machines（机器）窗口显示 3Shape Produce 工作流程中的所有机器。

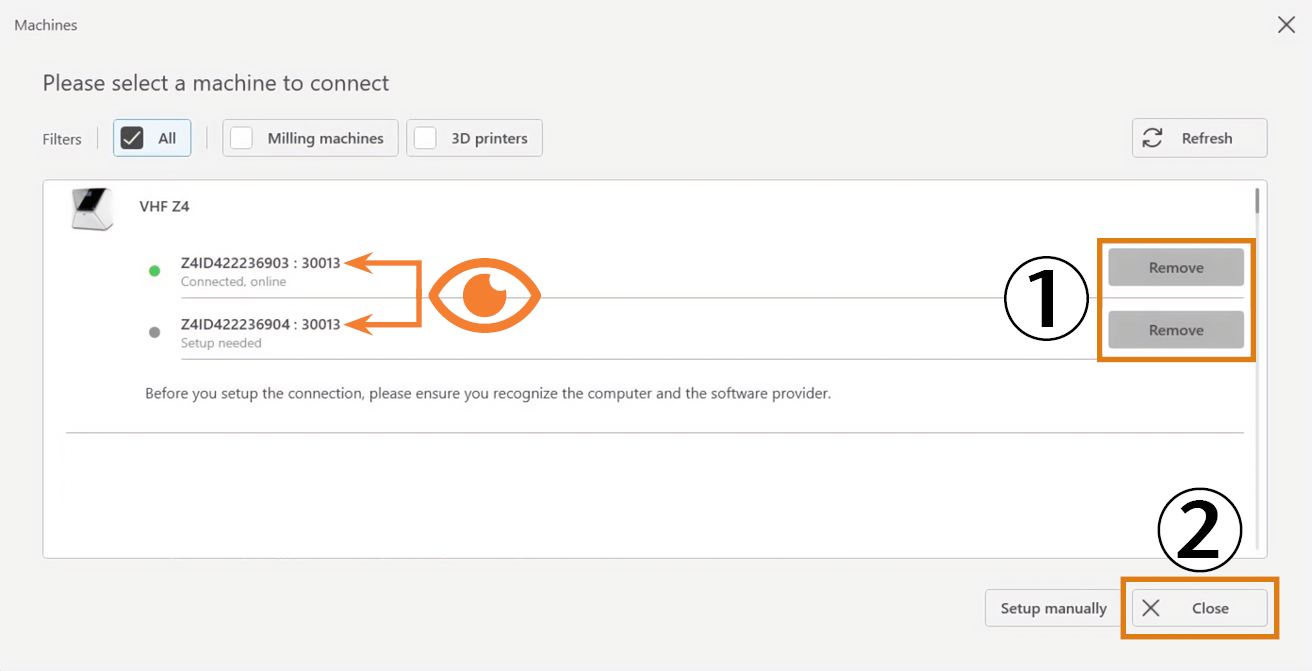

  3. 通过机器序列号 (Z4) 或 CAM 计算机名称（其他机器）识别机器。

  4. 为所需机器选择 Remove（取出）。

  5. 点击 Close（关闭）保存机器配置。



故障排除

如果 TRIOS Design Studio 找不到机器的 CAM 计算机关闭 该计算机连接到您的机器并运行 DentalCAM 和 DentalCNC。，请执行以下操作：

  1. 检查网络：

    • CAM 计算机是否已开机，且 DentalCNC 已启动？

    • 安装 DentalCAM & DentalCNC 时，是否在设置程序中选择了受支持的机器？

    • 如果您使用无线局域网：信号是否足够强？建议：切换到有线连接以进行测试。

    • 如果您使用有线连接：您是否已将所有网线连接到机器和 CAD 和 CAM 计算机关闭 该计算机连接到您的机器并运行 DentalCAM 和 DentalCNC。？

    • 建议：通过网线将 CAM 计算机直接连接到机器，以进行测试。

    • 防火墙是否阻止了机器与 CAD 和 CAM 计算机之间的连接？

  2. 打开 CAM 计算机上的 Windows 资源管理器，在以下文件夹中手动启动 3Shape Produce 服务：

    C:\Program Files\vhf camfacture AG\Produce.Service\>

  3. 关闭再打开 CAM 计算机上 3Shape Produce 服务的入站防火墙规则：

    1. 打开具有高级安全性的 Windows Defender 防火墙关闭 监控网络数据以阻止恶意数据的安全软件。程序。

    2. 在左侧栏中选择入站规则。

    3. 在入站规则部分，右键单击 Produce Service（生产服务），然后从上下文菜单中选择停用规则"。

    4. 重复上一步，这次从右键菜单中选择激活规则。

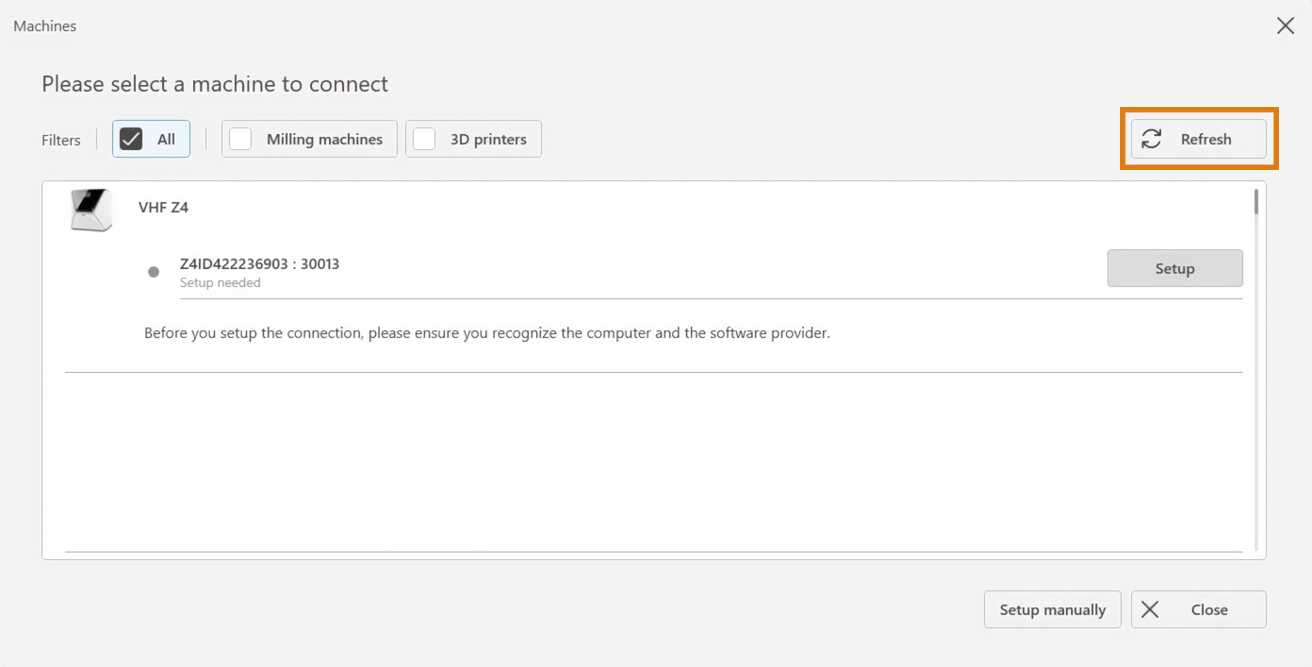

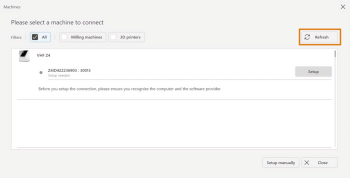

  4. 点击 Refresh 刷新 TRIOS Design Studio 中的机器列表。



下一步是什么？

现在，您可以使用 ChairsideCAM 或 DentalCAM 编辑从 TRIOS Design Studio 导出的 STL 文件。

我们建议初学者参考以下入门介绍：

ChairsideCAM: 导入 STL 文件

DentalCAM: 基本工作流程
