Perforazione delle posizioni degli utensili (fori) in nuovi inserti del magazzino utensili

Qualora gli inserti magazzino utensili siano usurati, essi andranno sostituiti con inserti nuovi. Dopo tale fase, forare con la macchina le posizioni (fori) utensili negli inserti.

• La dotazione della macchina comprende inserti del magazzino utensili di ricambio e l’utensile di foratura.
• Ulteriori inserti e utensili di foratura sono disponibili dal Servizio Assistenza Clienti.

ATTENZIONE! Danni alla macchina causati dagli utensili presenti nel vano di lavoro

• Prima di eseguire la foratura delle posizioni nel magazzino utensili, rimuovere tutti gli utensili dal vano di lavoro.

• Se la macchina utilizza 2 inserti, sostituire sempre entrambi gli inserti contemporaneamente, anche se solo uno è usurato.

Nelle macchine dotate di porte e sportelli automatici, questi vengono aperti e chiusi da dentalcnc in base alla fase operativa in corso. Per motivi di brevità, questi processi automatici non vengono menzionato separatamente nelle istruzioni.

1. Tenere a portata di mano gli inserti del magazzino utensili e la punta.



   Punta per forare le posizioni degli utensili (2,8 mm)

2. Sostituire l'inserto o gli inserti del magazzino utensili come descritto nelle istruzioni per l'uso della macchina.

3. Aprire la gestione macchine con la seguente icona nella barra delle icone principale:

4. Selezionare la scheda Funzioni di assistenza.

5. Nella funzione Foratura delle posizioni del magazzino utensili, selezionare il pulsante Avvia.

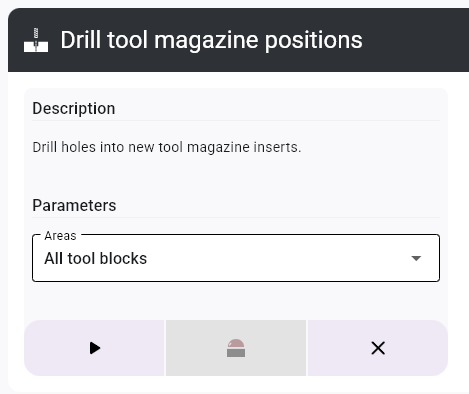

6. Si apre una finestra.



7. Per le macchine dotate di magazzini utensili intercambiabili: Dall'elenco a discesa Aree selezionare le posizioni in cui si desidera praticare i fori.

8. Chiudere lo sportello del vano di lavoro.

9. Avviare il processo facendo clic sull'icona seguente:

• Il mandrino raggiunge la posizione di cambio utensile.

10. Aprire lo sportello del vano di lavoro.

11. ATTENZIONE!Indossare i guanti.

12. Inserire l’utensile nella pinza di serraggio e tenerlo in posizione. Assicurarsi di inserire l’utensile fino a quando l’anello non raggiunge la punta della pinza di serraggio.
13. Confermare il messaggio attuale.

• La pinza di serraggio si chiude. È possibile rilasciare l’utensile.

14. Chiudere lo sportello del vano di lavoro.
15. Confermare il messaggio attuale.

• La macchina fora le posizioni degli utensili negli inserti.

16. Attendere la fine del processo.

Per interrompere il processo, selezionare l'icona .

• Il mandrino raggiunge la posizione di cambio utensile.

17. ATTENZIONE!Indossare i guanti.

18. Aprire lo sportello del vano di lavoro.

19. Tenere l’utensile in posizione nella pinza di serraggio.

20. Confermare il messaggio attuale.
• Il mandrino a pinza si apre.
21. Rimuovere l’utensile dalla pinza di serraggio.

22. Chiudere lo sportello del vano di lavoro.

• Il mandrino si assesta sulla posizione di partenza.

23. (facoltativa) Salvare il registro processi:

    • Per salvare i dati in un file di testo, fare clic sul pulsante Salva registro e selezionare la posizione di salvataggio.

    • Per copiare i dati negli appunti, selezionare il pulsante Copia registro.



24. Chiudere la funzione utilizzando l'icona .
