Taratura del tastatore di misura

Nel caso in cui venga sostituito il tastatore di misura o l’interruttore di finecorsa, il tastatore di misura deve essere tarato.

Questa funzione di manutenzione richiede il livello di accesso Assistenza per la maggior parte delle macchine.

Sulle macchine seguenti, la funzione di manutenzione si apre anche con il livello di accesso Utenti in versione semplificata:

  • E4

  • E5

Per il personale di assistenza certificato vhf, la versione completa della funzione di manutenzione è descritta nell'area di assistenza:

  1. Per le macchine con magazzino utensili estraibile, installare il magazzino utensili nel vano di lavoro.

  2. Attivare la modalità assistenza. Per istruzioni in merito, vedere Attivazione della modalità assistenza.

  3. Aprire la gestione macchine con la seguente icona nella barra delle icone principale:

  4. Selezionare la scheda Funzioni di assistenza.

  5. Nella funzione Taratura del tastatore di misura, selezionare il pulsante Avvia.

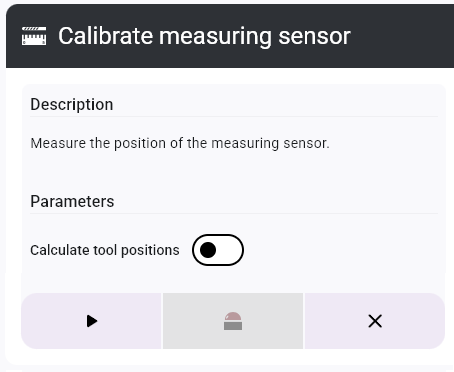

    • Si apre una finestra.

  6. Avviare il processo facendo clic sull'icona seguente:

  7. Confermare il messaggio attuale.

    • Il mandrino raggiunge la posizione di cambio utensile.

  8. Se necessario, estrarre l'utensile dal mandrino.

  9. Confermare il messaggio attuale.

    • Il mandrino si sposta verso il basso sul tastatore di misura e viene calcolata la posizione tastatore di misura.

  10. Salvare i valori di taratura tramite il pulsante Salva posizioni e confermare con Sì.

    o

    Annullare la taratura facendo clic sul pulsante No.

  11. vhf raccomanda di eseguire una taratura dell'asse dopo la taratura del tastatore di misura. In questo caso, non è necessario effettuare una misurazione del campione di prova. Per istruzioni in merito, vedere Taratura della macchina.

    Per aggiungere alla coda d'attesa un job del campione di taratura, selezionare il pulsante Aggiungi campione di taratura alla coda d'attesa.

    Per eseguire la taratura degli assi in un secondo momento, selezionare il pulsante Tara la macchina più tardi.

  12. (facoltativa) Salvare il registro processi:

    • Per salvare i dati in un file di testo, fare clic sul pulsante Salva registro e selezionare la posizione di salvataggio.

    • Per copiare i dati negli appunti, selezionare il pulsante Copia registro.

  13. Chiudere la funzione utilizzando l'icona .
