Si applica a: R5

Verifica della dotazione

Le fasi di installazione fino al funzionamento sono:

→

→

  • Disimballare la macchina e verificare la dotazione in base al seguente elenco.

Macchina, cavo, tubi flessibili

1

2

3

4

5

Utensili

6

7

8

9

10

11

Utensili per la manutenzione

12

13

14

15

16

17

18

19

20





Ricambi

21

22

23

24

  1. 1 x Macchina R5

  2. 1 x Portablocco

  3. 1 x Cavo di alimentazione

  4. 1 x Cavo rete Ethernet

  5. 1 x Tubo pneumatico

  6. 1 x Cacciavite dinamometrico (1,8 Nm) per il montaggio di blocchi

  7. 1 x Cacciavite con pinza a cambio rapido per il portapezzi

  8. 1 x Punta a brugola da 2 mm

  9. 1 x Punta TX 25

  10. 1 x Punta (2,8 mm) per le posizioni degli utensili

  11. 1 x Spina di misurazione

  12. 1 x Kit di manutenzione del mandrino

  13. 1 x Kit di taratura

    • 1 x Micrometro

    • 6 x Pezzo grezzo di taratura

    • 1 x Fresa radiale con 1 dente (P200-R1-40)

  14. 1 x Bocchetta a lancia (per pulire il vano di lavoro)

  15. 1 x Panno in microfibra

  16. 1 x Spazzola di pulizia

  17. 1 x Pennello interdentale (per pulire la piastra dell’ugello)

  18. 1 x Pennello di pulizia

  19. 1 x Kit di manutenzione per il portapezzi

    • 1 x Guarnizione

    • 2 x Valvola

    • 4 x Vite a testa ovale (M5 x 12)

  20. 3 x Tec Powder per la pulizia del sistema del liquido refrigerante (50 g a busta)

  21. 1 x Contenitore con carbone attivo; sufficiente per circa 3 mesi

  22. 1 x Inserto per magazzino utensili

  23. 3 x Filtro particolato fine lungo

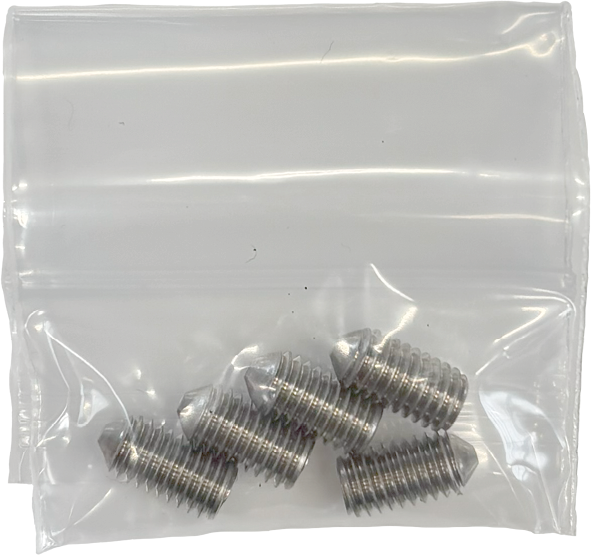

  24. 5 x Perno filettato (M5 x 10) per il portablocco

Non raffigurato:

  • 1 x Brevi informazioni sulla macchina
  • 1 x Ausilio di trasporto per la macchina
  • 1 x Fermo per il trasporto nel vano di lavoro
  • 1 x Supplemento per la rimozione dell’ausilio di trasporto e del fermo per il trasporto
  • 1 x Serie di cappucci di protezione, diametro 7,5 mm
  • 1 x Perno filettato (M5 x 16)

  • Set di confezionamento

    • 1 x Cassa per trasporto

    • 1 x Cuscinetto di imballaggio, in più parti

    • 1 x Copertura di protezione per il trasporto

    • 1 x Cappa di protezione dell’alloggiamento
