Si applica a: E5

1. Tenere a portata di mano:

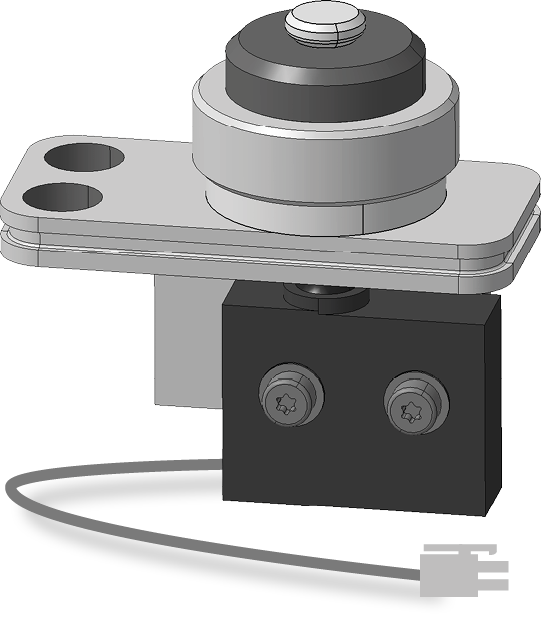

   1 x Tastatore di misura di ricambio





   1 x Cacciavite angolare TX10





2. Aprire lo sportello del vano di lavoro.

3. ATTENZIONE!Indossare i guanti.

4. Rimuovere l'utensile dalla posizione E1.









5. Spegnere la macchina con l’interruttore di alimentazione principale.

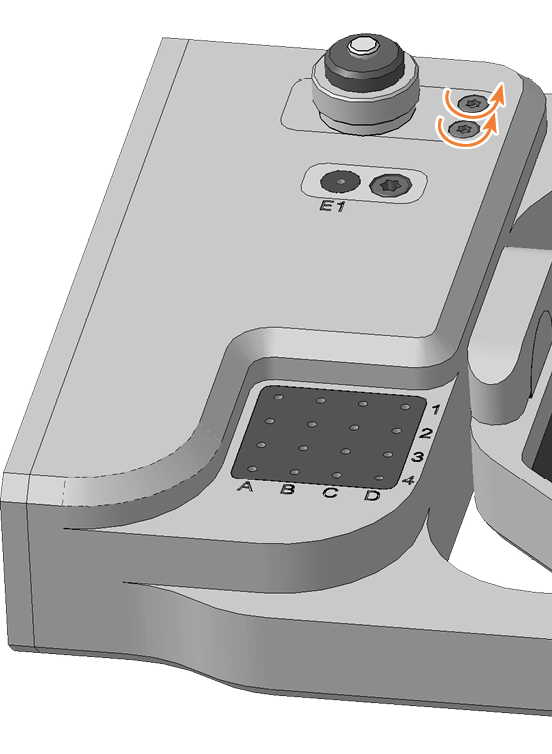

6. Con il cacciavite angolare TX10, avvitare le 2 viti che fissano il tastatore di misura.

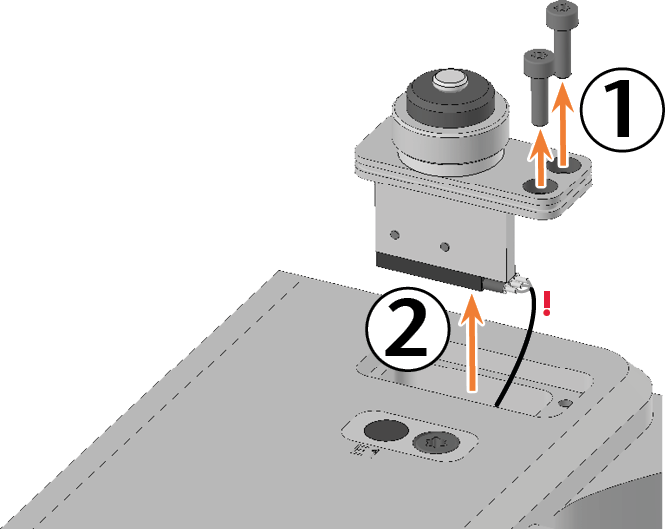

7. Tirare delicatamente il tastatore di misura verso l'alto. Fare attenzione al cavo del tastatore di misura inserito.

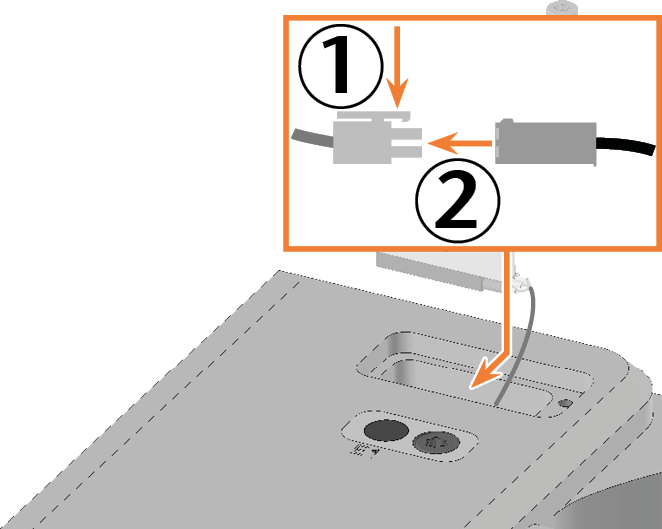

8. Premere la staffa laterale sul connettore del cavo del tastatore di misura e trascinare il connettore fuori dalla presa.













9. Rimuovere il tastatore di misura con il cavo dal vano di lavoro.

10. Prendere in mano il tastatore di misura di ricambio.

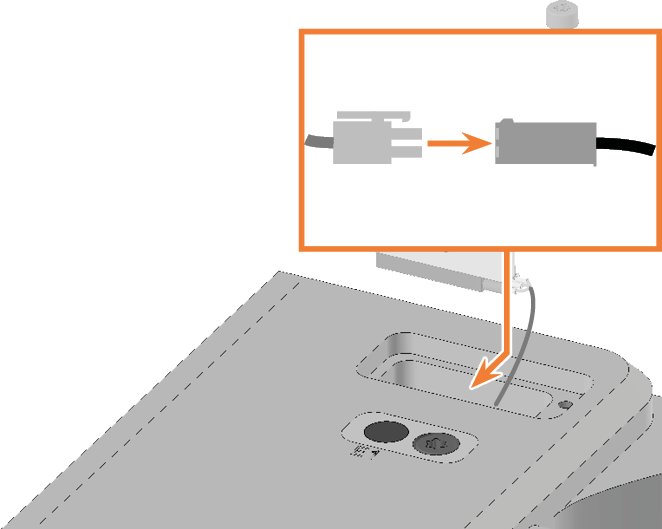

11. Inserire il connettore del cavo del tastatore di misura nella presa all’interno del modulo asse A-B.

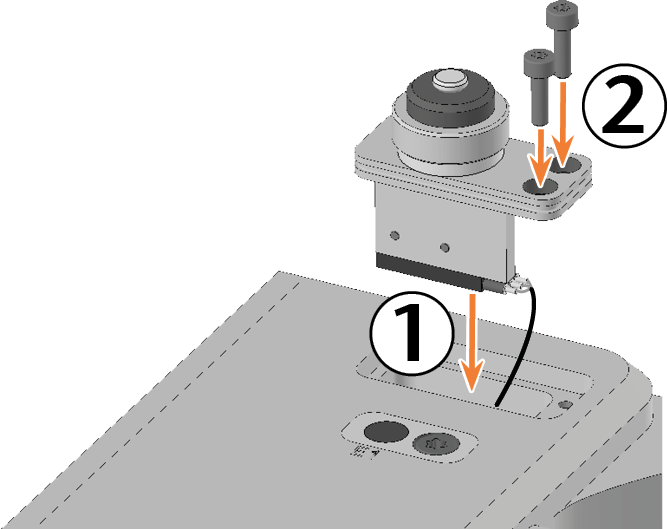

12. Inserire il tastatore di misura di ricambio come rappresentato nell’immagine.

13. Con il cacciavite angolare TX10 avvitare il tastatore di misura di ricambio con 2 viti.













14. Chiudere lo sportello del vano di lavoro.

15. Accendere la macchina con l’interruttore di alimentazione principale.













16. Verificare la funzionalità del tastatore di misura.

     Test manuale del tastatore di misura

17. Se il tastatore di misura non funziona, controllare il cablaggio.

18. Tarare il tastatore di misura.

     Taratura del tastatore di misura
