Percer les positions des outils (trous) dans les nouveaux inserts du magasin d'outils

Lorsque les inserts du magasin d'outils sont usés, ils doivent être remplacés. Ensuite, vous devez percer les positions de l'outil (trous) dans les inserts avec la machine.

  • Des inserts de magasin d'outils ainsi que les outils de perçage nécessaires sont livrés avec votre machine.
  • Des inserts et outils de perçage supplémentaires sont disponibles auprès du service à la clientèle.

ATTENTION !Dommages à la machine causés par des outils présents dans la chambre de travail

  • Avant de percer les positions du magasin d'outils, retirez tous les outils de la chambre de travail.

  • Si votre machine utilise 2 inserts, remplacez toujours les deux en même temps, même si un seul est usé.

    Sur les machines équipées de portes et de volets à commande automatique, dentalcnc les ouvre et les ferme en fonction de l'étape de l'opération en cours. Pour des raisons de concision, ces opérations automatiques ne sont pas mentionnées séparément dans le mode d'emploi.

  1. Ayez les inserts du magasin d'outils et le foret à portée de main.

    Foret pour les positions de l'outil (2,8 mm)

  2. Remplacez le ou les inserts du magasin d’outils comme indiqué dans le mode d’emploi de la machine.

  3. Ouvrez la gestion des machines en cliquant sur le symbole suivant dans la barre de symboles principale :

  4. Sélectionnez l'onglet Fonctionnalités d’entretien.

  5. Dans la fonction Percer les positions du magasin d'outils, cliquez sur le bouton Démarrer.

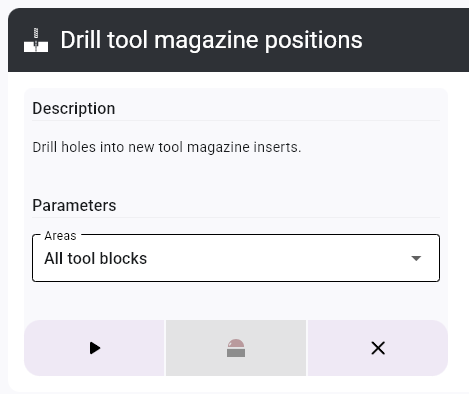

  6. Une fenêtre s'ouvre.

  7. Pour les machines équipées de magasins d’outils interchangeables : Dans la liste déroulante Zones , sélectionnez les positions à percer.

  8. Fermez la porte de la chambre de travail.

  9. Lancez le processus en cliquant sur le symbole suivant :

    • La broche se déplace en position de changement d'outil.

  10. Ouvrez la porte de la chambre de travail.

  11. ATTENTION !Portez des gants.

  12. Insérez l’outil dans la pince de serrage et maintenez-le en place. Assurez-vous d'insérer l'outil jusqu'à ce que la bague de l'outil atteigne la pointe de la pince de serrage.
  13. Confirmez le message actif.

    • La pince de serrage se ferme. Vous pouvez relâcher l'outil.

  14. Fermez la porte de la chambre de travail.
  15. Confirmez le message actif.

    • La machine perce les positions d’outil dans le ou les inserts.

  16. Attendez la fin du processus.

    17. Pour annuler l'opération, cliquez sur le symbole .

    • La broche se déplace en position de changement d'outil.

  17. ATTENTION !Portez des gants.

  18. Ouvrez la porte de la chambre de travail.

  19. Maintenez l'outil dans la pince de serrage en place.

  20. Confirmez le message actif.
    • La pince de serrage s'ouvre.
  21. Retirez l'outil de la pince de serrage.

  22. Fermez la porte de la chambre de travail.

    • La broche se place à sa position par défaut.

  23. (Facultatif) Enregistrez le journal des opérations :

    • Pour enregistrer les données dans un fichier texte, cliquez sur le bouton Enregistrer le journal et sélectionnez l'emplacement de stockage.

    • Pour copier les données dans le presse-papiers, cliquez sur le bouton Copier le journal.

  24. Fermez la fonction à l'aide du symbole .
