Étalonnage du palpeur de mesure

En cas de changement de palpeur de mesure ou d’interrupteur de fin de course, le palpeur de mesure doit être mesuré.

Pour la plupart des machines, cette fonction de maintenance nécessite le niveau d’accès Service.

Sur les machines suivantes, la fonction de maintenance s’ouvre également avec le niveau d’accès Utilisateur dans une version simplifiée :

Pour les employés de maintenance certifiés de vhf, la version complète de la fonction de maintenance est décrite dans la section Entretien :

Pour les machines dont le magasin d’outils est amovible, installez le magasin d’outils dans la chambre de travail.
Activez le mode de service. Pour connaître la marche à suivre, voir Activation du mode de service.
Ouvrez la gestion des machines en cliquant sur le symbole suivant dans la barre de symboles principale :
Sélectionnez l'onglet Fonctionnalités d’entretien.

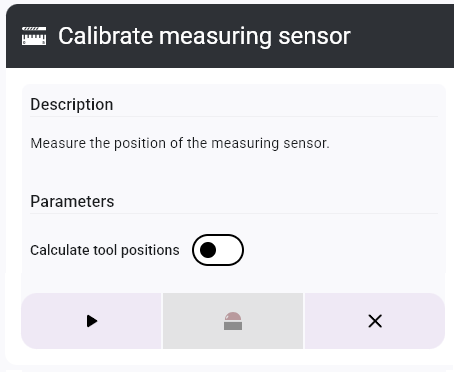

Dans la fonction Étalonner le palpeur de mesure, cliquez sur le bouton Démarrer.

La broche descend vers le palpeur de mesure et la position du palpeur de mesure est calculée.

Enregistrez les valeurs d'étalonnage à l'aide du bouton Enregistrer les positions et confirmez en cliquant sur Oui.

ou

Annulez l'étalonnage en cliquant sur le bouton Non.
vhf recommande l’étalonnage des axes après l'étalonnage du palpeur. Il n'est pas nécessaire de mesurer l'échantillon de contrôle. Pour connaître la marche à suivre, voir Étalonnage de la machine.

Pour ajouter une tâche d’échantillon d’étalonnage à la file d’attente, cliquez sur le bouton Ajouter un échantillon d’étalonnage à la file d’attente.

Pour effectuer l’étalonnage des axes ultérieurement, cliquez sur le bouton Étalonner la machine ultérieurement.
(Facultatif) Enregistrez le journal des opérations :
- Pour enregistrer les données dans un fichier texte, cliquez sur le bouton Enregistrer le journal et sélectionnez l'emplacement de stockage.
- Pour copier les données dans le presse-papiers, cliquez sur le bouton Copier le journal.
Fermez la fonction à l'aide du symbole .
