Utilisation de connecteurs

Les connecteurs relient les objets au matériau de la pièce brute, stabilisent les objets pendant la fabrication et empêchent qu’ils ne tombent. Le positionnement correct des connecteurs et le choix du type de connecteurs déterminent le travail de finition nécessaire.

Vous devez ajouter au moins 1 connecteur pour chaque objet.
Si la tâche ne contient pas de connecteur, dentalcam ne calcule pas la tâche.

Types de connecteurs

Pour chaque connecteur, vous avez le choix entre les types de connecteurs suivants :

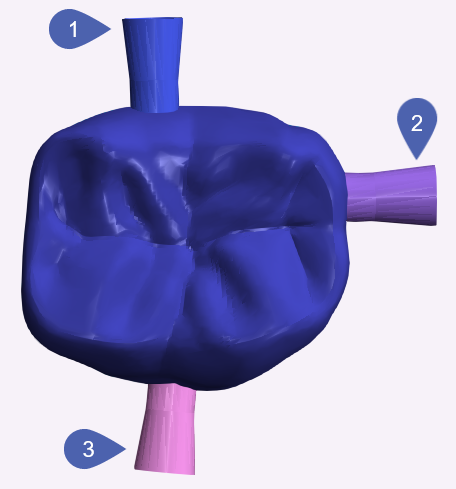

Types de connecteurs dans l’affichage de la pièce brute

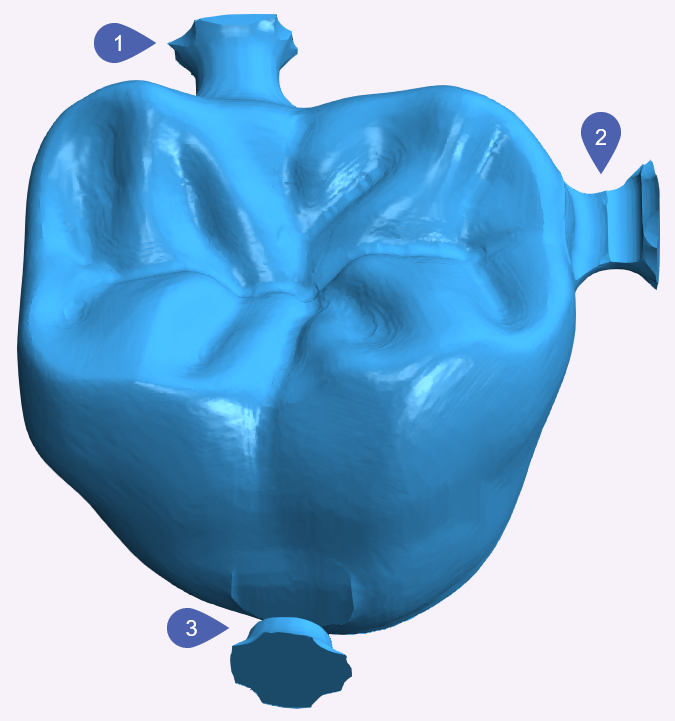

Types de connecteurs dans l’affichage des matières résiduelles

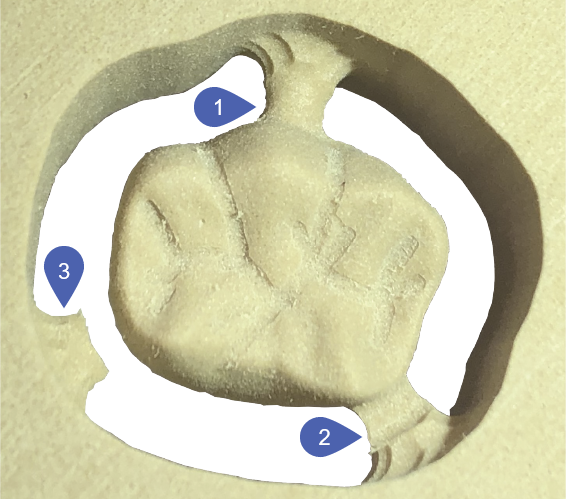

Types de connecteurs après la fabrication

1	Connecteurs intacts
2	Connecteurs partiellement réduits
3	Connecteurs entièrement réduits

Connecteurs intacts

Restent entièrement en place à la fin de la fabrication.
S’affichent en bleu dans la vue d’imbrication.

Utilisations

Pour garantir une grande stabilité après la fabrication aux endroits concernés.
Pour les connecteurs qui sont retirés seulement grossièrement. Dans ce cas, la réduction ou le retrait automatique prendrait plus de temps que le retrait manuel.

Exemple : Connecteurs qui relient les barres frittées au matériau.

Connecteurs partiellement réduits

Sont en partie retirées à la fin de la fabrication.
S’affichent en violet dans la vue d’imbrication.
Vous définissez la quantité de matière résiduelle dans les paramètres matières.

Utilisation Pour les endroits où une stabilité moyenne suffit après la fabrication. C’est le cas pour la plupart des matériaux à de nombreux endroits, de sorte que les connecteurs partiellement réduits sont les plus couramment utilisés.

Connecteurs entièrement réduits

Sont entièrement retirées à la fin de la fabrication.
S’affichent en rose dans la vue d’imbrication.

Utilisation Moins il reste de connecteurs après la fabrication, plus il est facile de détacher l’objet de la pièce brute. Cela réduit la stabilité à ces endroits.

Paramètres des connecteurs

Pour chaque connecteur, vous définissez les paramètres suivants :

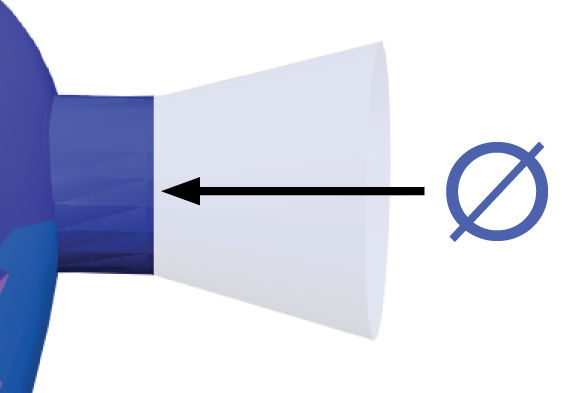

Diamètre du nœud en mm

Le nœud est le point où le connecteur touche l’objet.

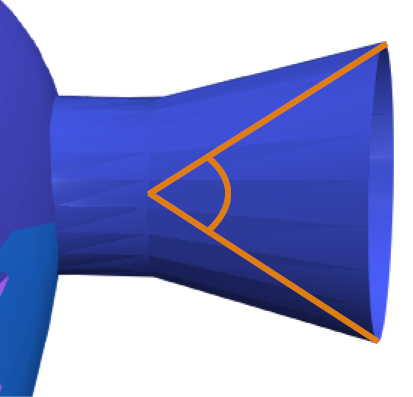

Degré de l’angle d’ouverture

L’angle d’ouverture indique de combien le diamètre du connecteur augmente vers son point final.

Et ensuite ?

Si vous souhaitez en savoir plus sur les règles relatives à la pose des connecteurs :

Règles d’imbrication pour les connecteurs

Si vous souhaitez insérer des connecteurs :

Mise en place et retrait de connecteurs
