S'applique à : S5

Gérer les outils

Le workflow de création de restauration est le suivant :

→

→

→

→

→

→

→

PRUDENCE

Détérioration de la broche ou des positions d’outil en cas d’utilisation d’outils non adaptés

L’utilisation d’outils non adaptés est susceptible d’endommager la pince de serrage ou la broche et/ou les positions d’outils.

  • N’utilisez que des outils ayant une face de dépouille suffisante sur la tige d’outil.

  • Montez un anneau de retenue comme anneau d'arrêt selon la norme DIN 471-A3.

    Ceci ne s'applique pas aux AirTools.

  • Consultez les autres paramètres du chapitre Caractéristiques techniques.

Pour les différentes stratégies d’usinage pendant une tâche, la machine a besoin d’outils différents.

Vous trouverez ici des informations générales sur les outils : Outils et codes de correspondance vhf

Nous recommandons d’utiliser des outils d’origine, ceux-ci ayant été spécialement conçus pour les tâches à réaliser.

  • Si vous utilisez des outils provenant d'autres fabricants, assurez-vous que les spécifications suivantes sont respectées :
  • Longueur maximale d’outil : 40 mm
  • Diamètre maximum de tige : 3 mm
  • Longueur minimale de la tige : 7 mm (longueur de serrage recommandée : 13-14 mm)

Vous pouvez insérer jusqu'à 16 outils dans le magasin d'outils.

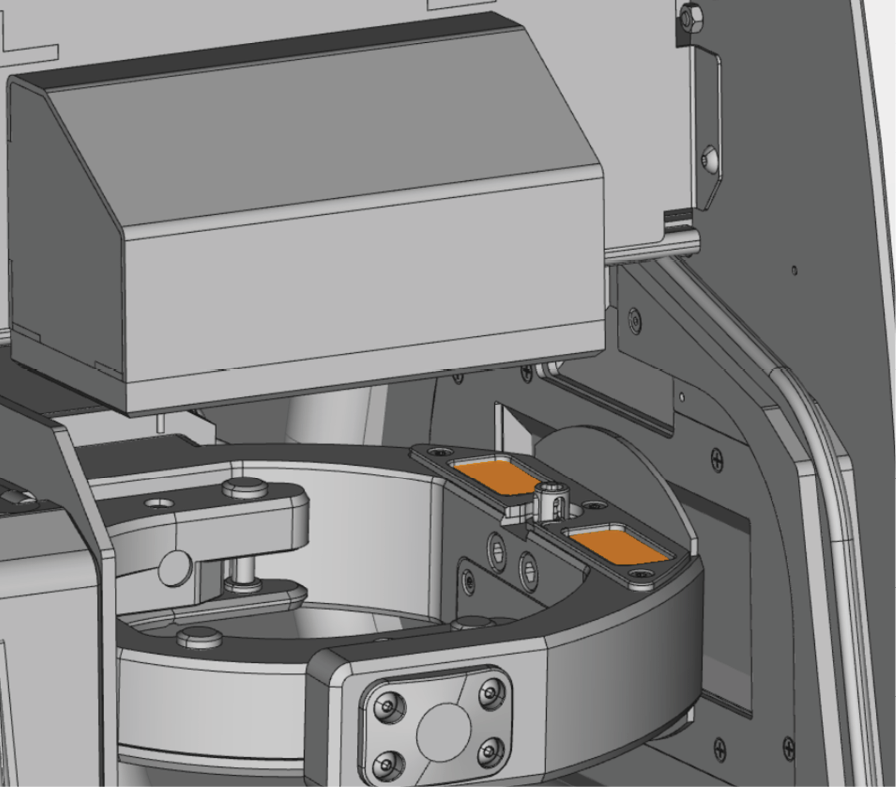

Magasin d’outils dans la chambre de travail (marqué en orange)

Changement d'outil automatique ou manuel

Le changement d’outil peut être effectué automatiquement via le magasin d’outils ou manuellement via la pince de serrage. Puisque vous pouvez configurer chaque position d’outils individuellement, les changements automatiques et manuels sont possibles en parallèle.

Propriétés du changement automatique d’outil

  • La machine charge automatiquement les outils nécessaires à partir du magasin pendant l’usinage.

  • Vous devez placer tous les outils nécessaires dans le magasin d’outils avant le début du travail.

  • Cas par défaut pour toutes les positions d’outils où aucun changement manuel n’est configuré dans dentalcnc.

Vous ne pouvez pas changer automatiquement d’outil dans les cas suivants :

  • Une position d'outil est usée et ne peut plus recevoir d'outils correctement.

  • Vous utilisez des outils qui ne s'insèrent pas dans le magasin d'outils.

Propriétés du changement d’outil manuel

  • Vous insérez manuellement les outils dans la pince de serrage de la broche pendant la tâche à la demande de dentalcnc.

  • Vous devez configurer ce changement d’outil manuel pour les différentes positions d’outils dans dentalcnc.

Si les inserts du magasin d'outils sont usés, remplacez-les. Remplacer les inserts du magasin d'outils

Insérer des outils dans le magasin d'outils

Vous devez utiliser ou remplacer des outils dans les cas suivants :

  • Lors de la première utilisation de la machine
  • Après le remplacement des inserts du magasin d'outils en raison de l'usure
  • Lorsque la durée de vie d'un outil a expiré
  • Lorsque les outils sont endommagés ou usés
  • Si les travaux suivants nécessitent des outils supplémentaires / différents de ceux du magasin d'outils

Vous pouvez vérifier la durée de vie restante de tous les outils dans la vue Gestion des outils dans dentalcnc.

Vous pouvez équiper le magasin d'outils de votre machine de deux façons :

  • Par insertion manuelle dans le magasin d'outils : Il s'agit de la façon la plus rapide. Elle est décrite ci-dessous.
  • Par l’intermédiaire de la broche : Vous insérez un outil dans la pince de serrage et la broche déposera l’outil dans le magasin d’outils. Cette option prend plus de temps, mais pourrait être plus pratique pour certains. La méthode est décrite dans la documentation du logiciel de fabrication.

Vous insérez manuellement des outils comme suit :

  1. ATTENTION !Portez des gants.

  2. Ouvrez la porte de la chambre de travail.

  3. ATTENTION !Supprimez les outils usés ou endommagés du magasin d'outils, le cas échéant. dentalcnc affiche les durées de vie de l’outil dans la Vue de gestion des outils.

  4. Insérez les nouveaux outils :

      5. ATTENTION !Ruptures d'outils et résultats d'usinage erronés en cas d'affectation incorrecte d'outils

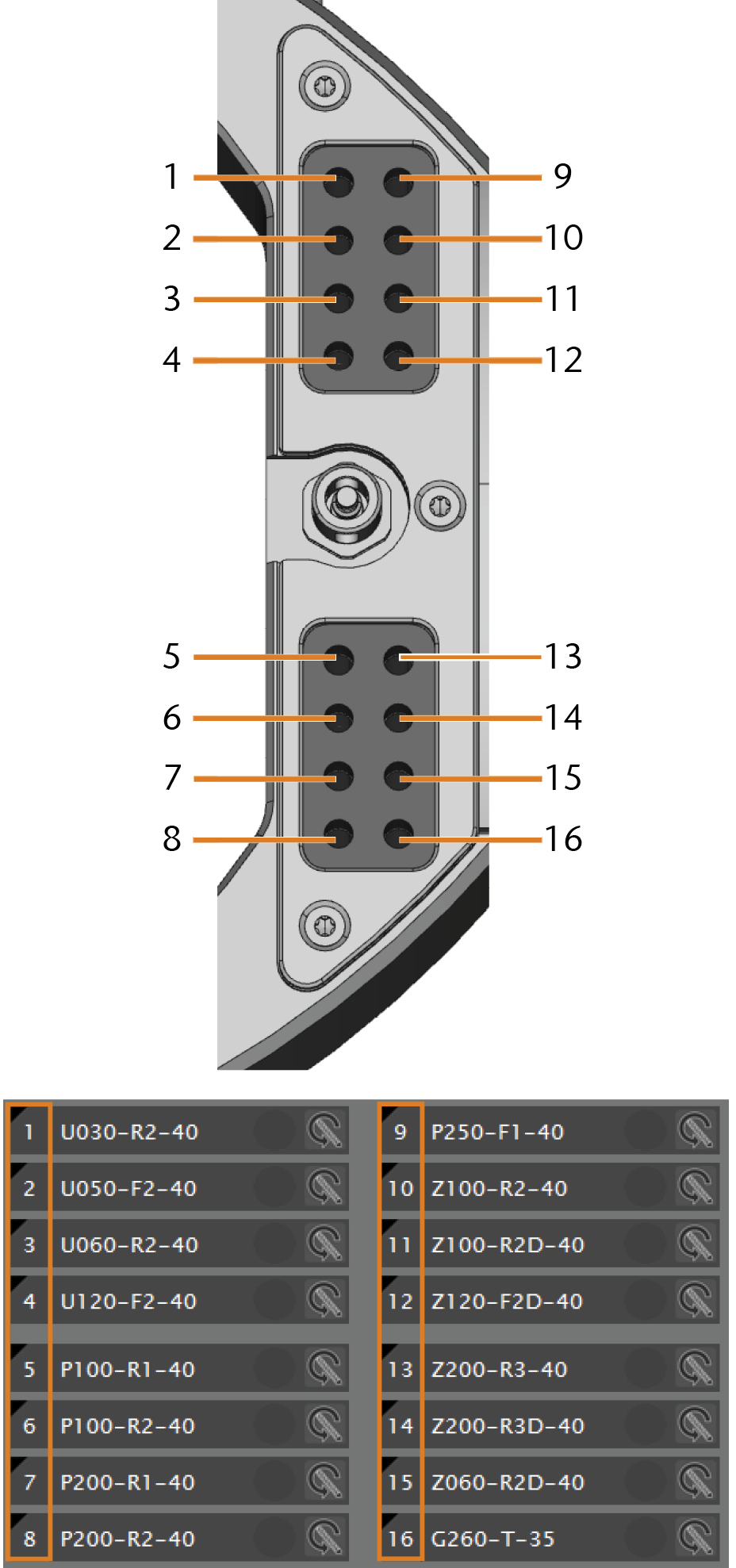

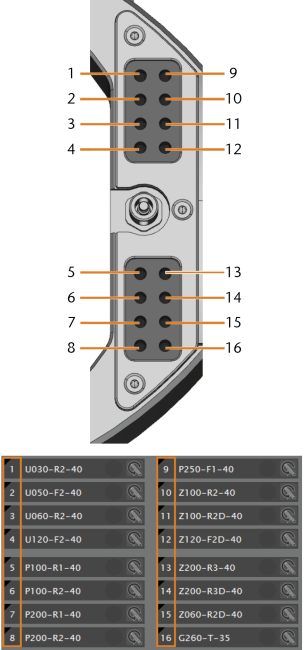

    • Veillez à ce que les positions des outils dans le magasin d'outils correspondent aux positions d'outils dans dentalcnc.

      La disposition des positions d’outils dans le magasin d’outils correspond à celle du logiciel. Ajout d’outils pour la fabrication

      •

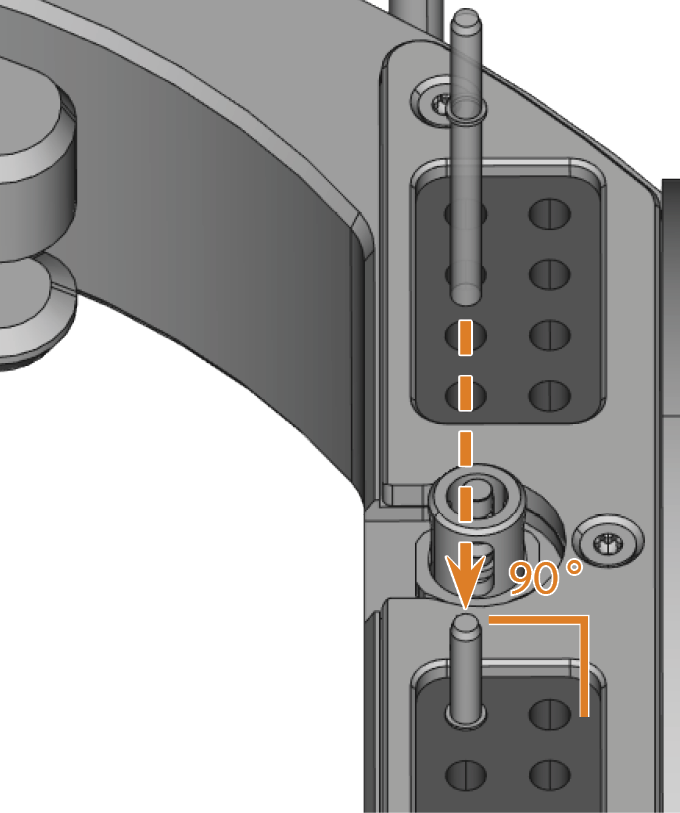

    • Insérez les outils directement dans les positions de l'outil avec l'arête de coupe dirigée vers le bas. Insérez-le jusqu'à ce que l'anneau touche l'insert du magasin d'outils.

      • Les emballages d’outils vhf vous aident à insérer les outils.

      Outils et codes de correspondance vhf



  5. Si le nouvel outil remplace un ancien outil du même type, réinitialisez la durée de vie de l'outil dans dentalcnc.

    Réinitialiser la durée de vie de l’outil

Retirer les outils du magasin d'outils

  1. ATTENTION !Portez des gants.

  2. Ouvrez la porte de la chambre de travail.

  3. Faites glisser l’outil vers le haut à partir du magasin d’outils.

  4. Si vous remettez l’outil en stock ou n’utilisez plus le type d’outil, configurez-le dentalcnc en conséquence.

Ajout d'outils de remplacement

Lorsque la durée de vie d’un outil est terminée pendant l’usinage, dentalcnc peut charger un outil de remplacement automatiquement à partir du magasin d’outils pour poursuivre l’usinage.

  1. Placez des outils de remplacement dans le magasin d’outils.

  2. Configurez les outils de remplacement dans dentalcnc.

    Ajout d’outils pour la fabrication
