S'applique à : R5

Connexion de la machine

Les étapes d’installation jusqu’à l’utilisation sont les suivantes :

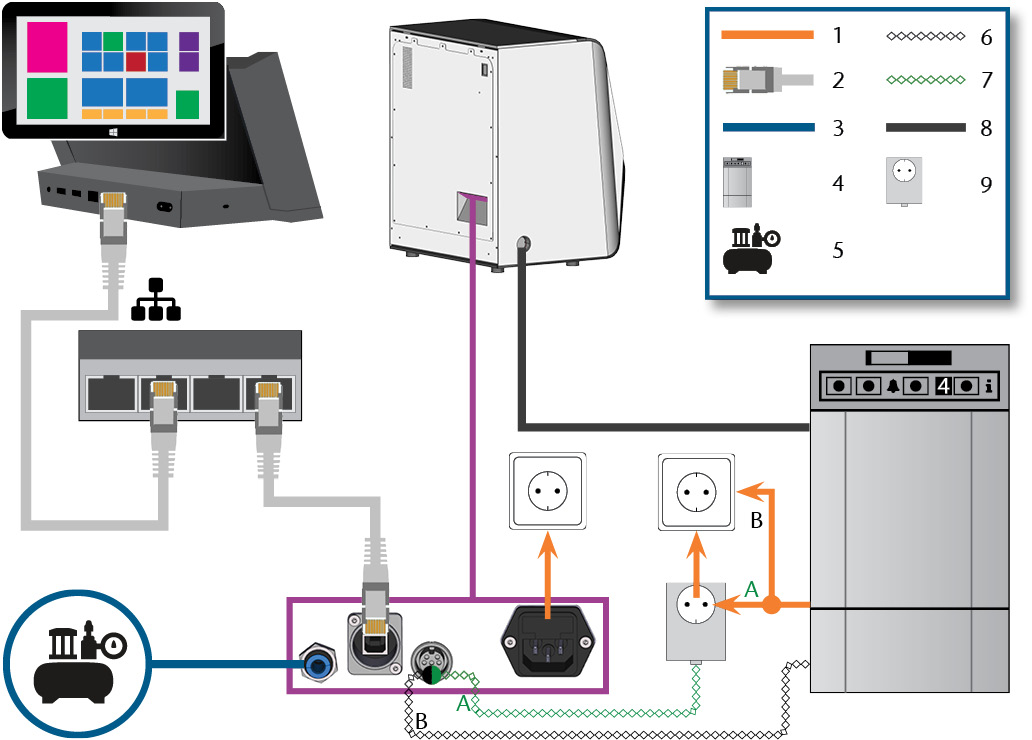

Schéma d’installation de la machine



  1. Conexión eléctrica
  2. Cable de red Ethernet
  3. Manguera neumática
  4. Dispositivo de aspiración
  5. Suministro de aire comprimido externo
  6. Cable de datos de dispositivos de aspiración compatibles (facultatif)
  7. Cable de control de la unidad de conmutación (facultatif)
  8. Manguera de aspiración
  9. Unidad de conmutación (facultatif)

Establecer la conexión eléctrica

La machine a besoin d’une alimentation électrique continue pour fonctionner correctement.

  1. Branchez le câble d'alimentation livré dans la prise d'alimentation du panneau de branchement de la machine.
  2. AVIS ! Pour éviter les interruptions de tâches, installez une alimentation sans coupure (UPS), type online / VFI (IEC 62040-3, classe 1) en cas de coupures de courant régulières ou de variations fréquentes de la tension du réseau.

  3. Insérez la fiche du câble dans une prise protégée par un dispositif de courant résiduel/disjoncteur de fuite de terre.

Instalar el sistema neumático

  • AVIS ! Utilisez toujours de l’air comprimé correspondant aux exigences énoncées au chapitre Datos técnicos.

La machine a besoin d'air comprimé pour les tâches suivantes :

  • Pour l'ouverture et la fermeture de la pince de serrage lors des changements d'outils.
  • Pour l'air d'étanchéité de la broche qui empêche les corps étrangers de pénétrer dans la broche.
  • Pour l'air d'étanchéité dans la chambre de travail qui éloigne les débris d'usinage des pièces sensibles de la machine.
  • Pour l'ioniseur.

Resumen del regulador de aire comprimido

La machine est reliée à l'alimentation en air extérieur par l'intermédiaire d'un régulateur d'air comprimé. Vous pouvez utiliser ce régulateur pour surveiller et réguler la pression de l'air entrant.

Le régulateur d'air comprimé est préinstallé dans le compartiment multifonction. Emplacement : Consulter cette figure

Le régulateur possède les connexions suivantes :

  • Filetage intérieur 1/8", équipé d'un raccord d'air comprimé mâle, pour raccorder l'alimentation externe en air comprimé
  • raccord instantané 6 mm pour raccorder la machine

Vous devez retirer le réservoir avant de pouvoir utiliser le régulateur d’air comprimé.

L'emplacement du régulateur d'air comprimé (dépend de la série)

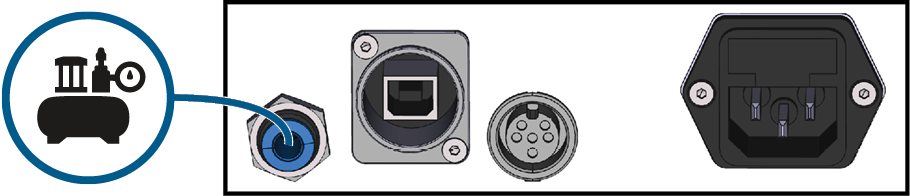

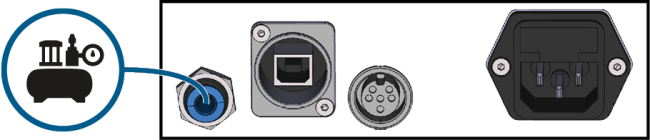

Instalar la manguera neumática



  1. Fermez la vanne d'alimentation en air comprimé externe principale.
  2. Raccordez le tuyau pneumatique fourni à votre système d'alimentation en air comprimé externe.
  3. Raccordez l'autre extrémité du tuyau à la connexion pneumatique sur le panneau de connexion de la machine.
  4. Vérifiez soigneusement que tous les tuyaux pneumatiques externes sont correctement positionnés dans leurs connecteurs correspondants et que les tuyaux et les connecteurs ne sont pas endommagés.
  5. Si tous les tuyaux et connecteurs sont correctement installés et en bon état, ouvrez le robinet d'alimentation en air comprimé externe.

Ajustar la presión de aire con el regulador de aire comprimido

Le réglage de la pression d’air n’est nécessaire que si la pression d’air indiquée par le manomètre ne se situe pas entre le niveau de pression d’air maximal et minimal. Vous pouvez trouver des valeurs spécifiques et des informations supplémentaires sur les prérequis dans le chapitre concernant les données techniques.



  1. Bouton rotatif pour l'ajustement de la pression
  2. Manomètre pour surveiller la pression d'air sortante
  3. Bol du séparateur d'eau
  4. Vis de décharge
  1. Tirez légèrement vers le haut le bouton rotatif situé sur le dessus du régulateur d'air comprimé.

  2. Tournez la poignée de rotation dans la direction souhaitée :
    • Tournez-la vers « + »pour augmenter la pression
    • Tournez-la vers « - » pour réduire la pression
  3. Poussez le bouton rotatif vers le bas à nouveau.
    • La poignée est verrouillée et ne peut pas être modifiée par inadvertance.



Instalar el sistema de aspiración

  • AVERTISSEMENT !Utilisez toujours un système d’extraction d’air conforme aux exigences du chapitre Datos técnicos.

Composants du système d’extraction d’air :

Composante Source Requis ? Préalable

Dispositif d’aspiration, tuyau inclus

Service à la clientèle, revendeurs spécialisés

Oui

Unidad de conmutación

Service à la clientèle*

Non

Le câble de données n’est pas utilisé

Cable de datos de dispositivos de aspiración compatibles

Fabricant de l'unité d'aspiration

Non

Dispositif d'aspiration pris en charge ; unité de commutation non utilisée

Raccord tuyau

Service à la clientèle

Si le tuyau d'aspiration ne convient pas

*La unidad de conmutación no está disponible a escala mundial.

Conectar el dispositivo de aspiración

Vous pouvez installer le dispositif d’aspiration comme suit :

  1. Lisez la documentation relative au dispositif d’aspiration. Respectez à tout moment les consignes d'utilisation et de sécurité.

  2. Vérifiez si la connexion du tuyau d’aspiration a un diamètre extérieur de 45 mm.



  3. Si le diamètre est différent, ajustez le tuyau ou l’adaptateur de tuyau fourni avec le dispositif d’aspiration.

    Autre solution : Utilisez le raccord tuyau en option de vhf.

    Exemple : Tuyau d’aspiration avec adaptateur de tuyau

    ou

    Hose connection

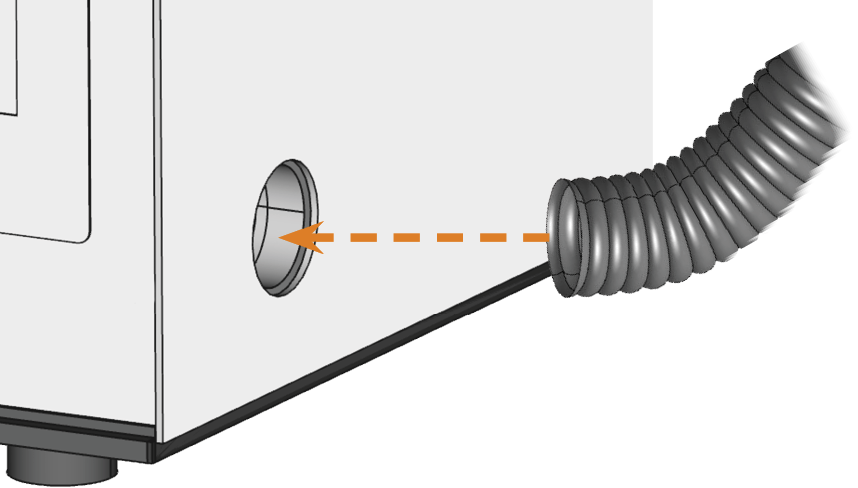

  4. Introduisez le tuyau d’aspiration dans l’ouverture du dispositif d’aspiration sur la machine. Assurez-vous que le tuyau d'aspiration est correctement installé.

  5.

  6. Si vous voulez que la machine allume et éteigne automatiquement l'unité d'aspiration, choisissez l'une des options suivantes :

  7. Poursuivez l'installation de l'unité d'aspiration comme décrite dans la documentation de l'unité.

Conectar la manguera de aspiración a la conexión de manguera opcional

Si vous ne pouvez pas connecter le tuyau d’aspiration du dispositif d’aspiration directement à la machine, installez le raccord tuyau comme suit :

  1. Procurez-vous le raccord tuyau auprès du service à la clientèle.
  2. Tournez le filetage du raccord tuyau dans le sens inverse des aiguilles d’une montre jusqu’à ce que le raccord soit complètement ouvert.
  3. Si le filetage se détache du raccord tuyau, placez-le à nouveau sur le raccord et tournez-le une fois dans le sens des aiguilles d’une montre pour qu’il soit vissé à nouveau sur le raccord.

  4. Insérez complètement le tuyau d’aspiration du dispositif d’aspiration dans le raccord tuyau sur le côté du filetage.
  5.

  6. Tournez le filetage du raccord tuyau dans le sens des aiguilles d’une montre aussi loin que possible.

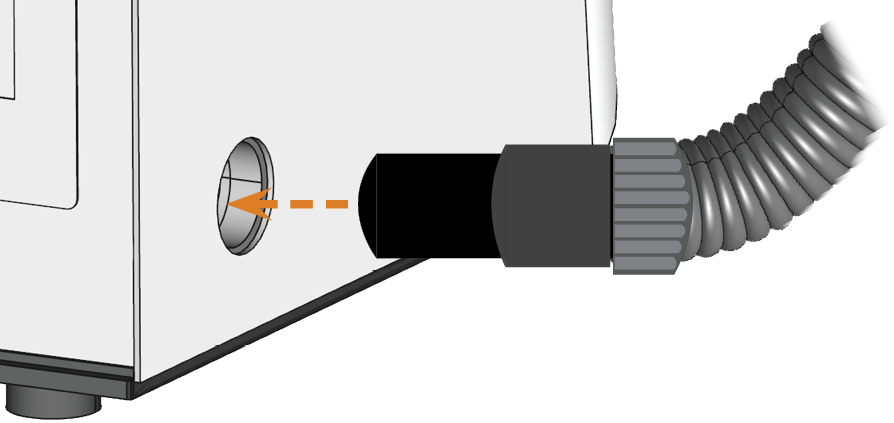

  7. Insérez le raccord tuyau dans l’ouverture du système d’extraction d’air de la machine. Assurez-vous qu’il soit fermement raccordé.

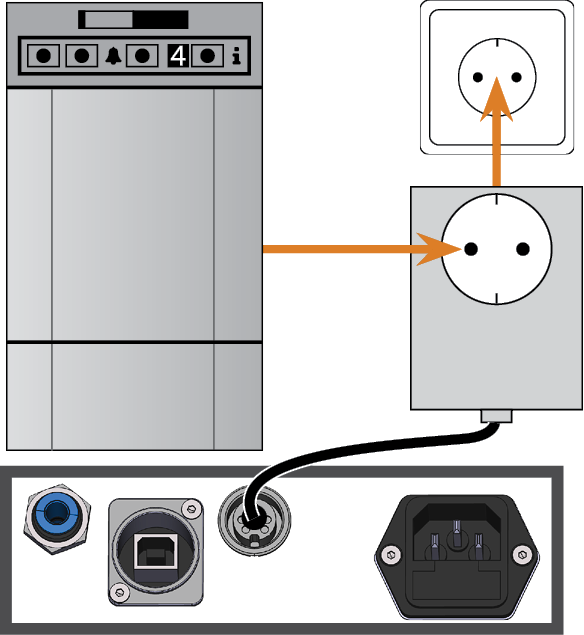

Instalar la unidad de conmutación

Si vous voulez que la machine allume et éteigne automatiquement le dispositif d’aspiration, bien qu’aucun câble de données ne soit disponible, vous pouvez utiliser l’unité de commutation en option. La unidad de conmutación no está disponible a escala mundial.

  1. Connectez le câble d’alimentation du dispositif d’aspiration à l’unité de commutation.
  2. Connectez le câble de commande de l'unité de commutation au port de données du dispositif d'aspiration sur le panneau de connexion de la machine.
  3. Branchez l'unité de commutation dans une prise de courant.
